数字示波器

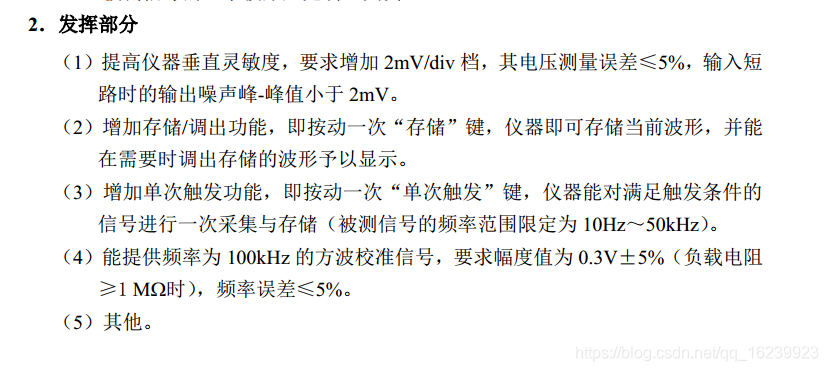

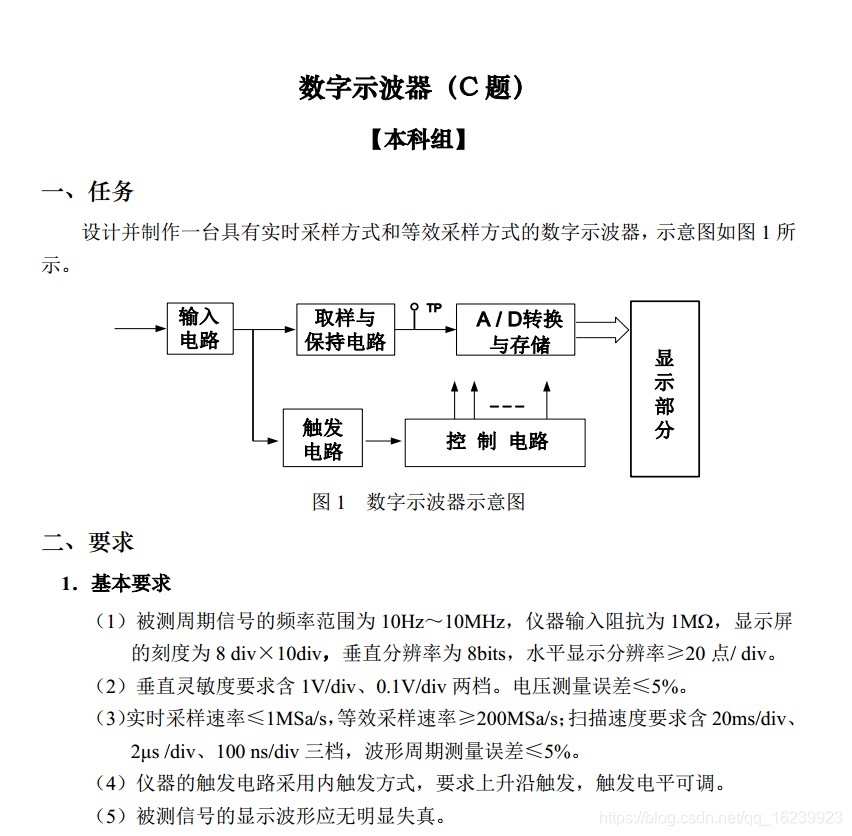

这题是2007年全国电子设计大赛C题,题目要求如下:
在这里插入图片描述
在这里插入图片描述
这里面难点主要是等效采样。

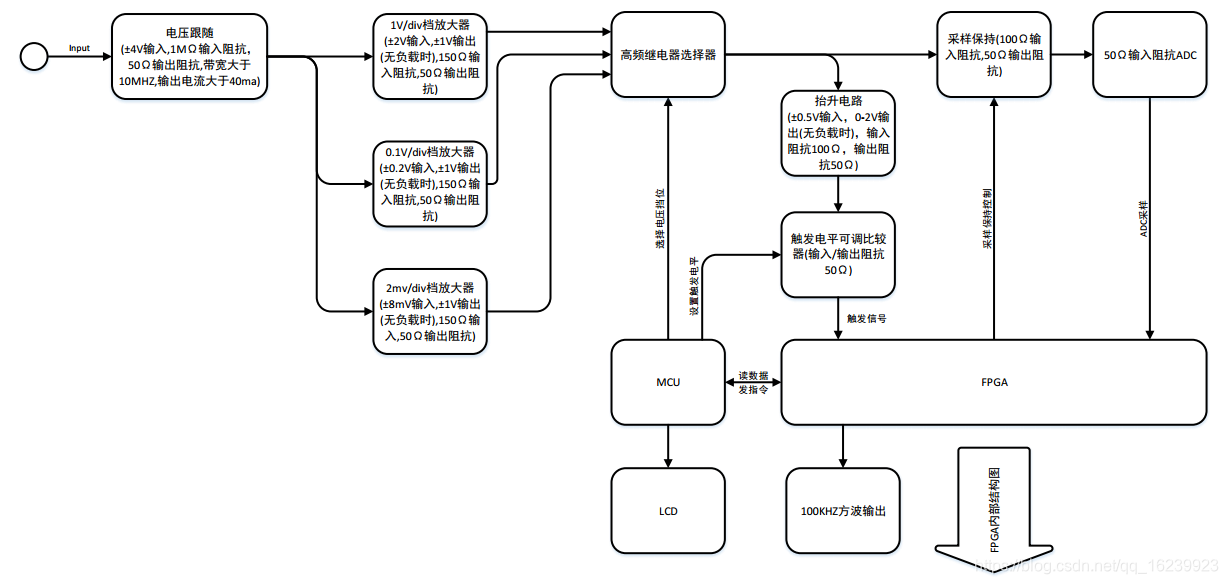

我们最终系统框图如下:
在这里插入图片描述
在这里插入图片描述
  系统大致分为两部分:前端信号调理和后端采样控制,队友负责大部分硬件,我负责采样保持器和FPGA、MCU代码的编写。
  系统前端信号调理电路主要由3路放大电路和继电器组成,分别将实现3个挡位,由继电器实现换挡,继电器出来后分两路,一路接采样保持电路,一路接抬升+阈值电压可调比较器,前者负责采样,后者负责提高触发信号,单片机负责控制继电器换挡、调整触发电平、控制FPGA、显示波形完成人机交互等功能,FPGA则用来控制ADC进行采样。

  题目要求完成实时采样(1MSPS)和等效采样(200MSPS)
  实时采样和等效采样示意图如下:

在这里插入图片描述

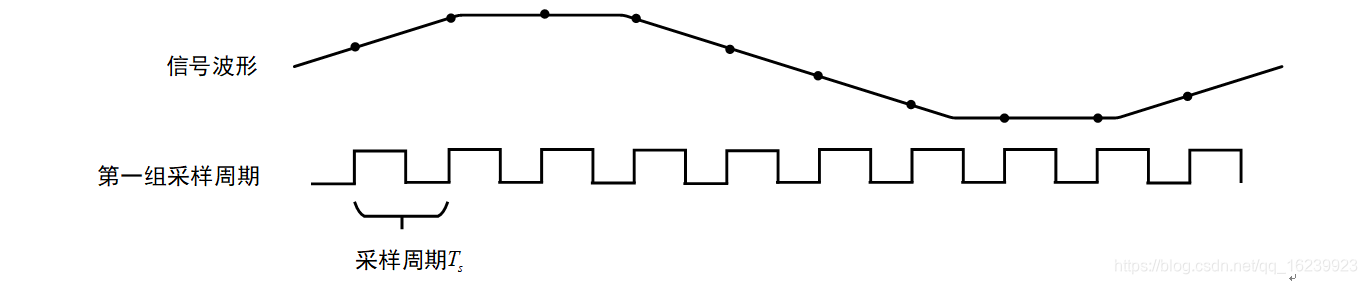

图1、实时采样示意图

在这里插入图片描述

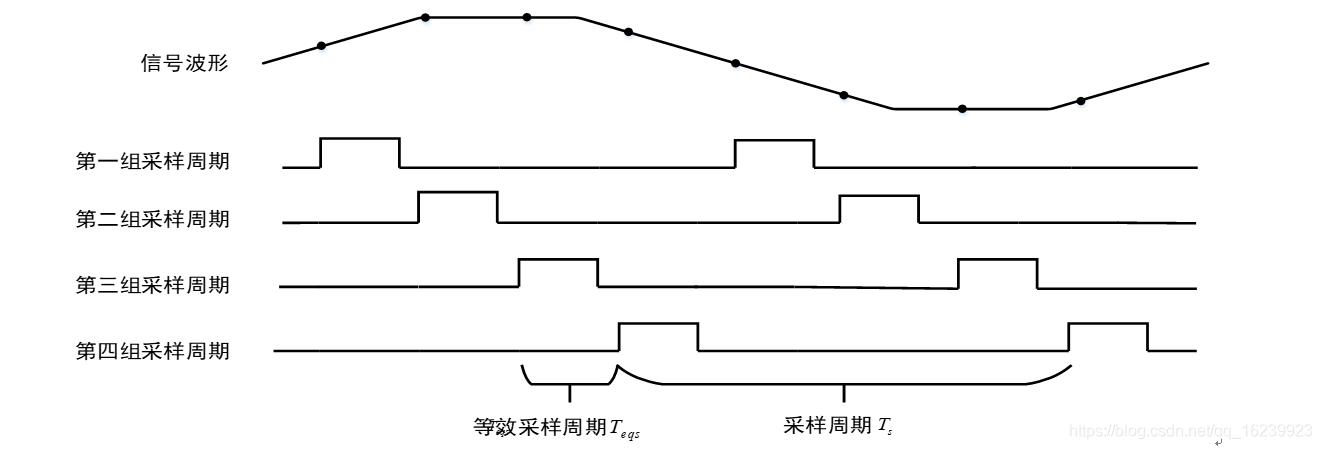

图2、等效采样示意图。

  实时采样还好,以1MSPS的采样率把数据采集进来就好了,但等效采样就相对复杂了,要严格控制时序,为了达到200MSPS的等效采样率,FPGA等效采样module要在200Mhz的时钟频率下运行,写代码的时候还要注意一下,写得不好就不能运行了,,,

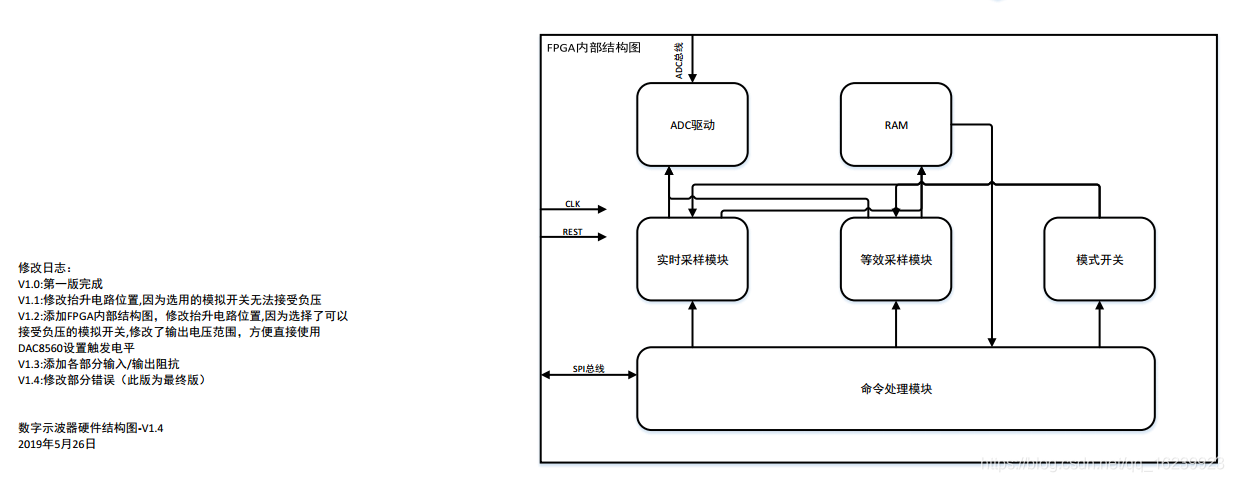

  这次写FPGA代码由尝试了一种新的方法,先手绘RTL图,然后根据RTL图去写代码,以前都是用状态机写的,这次直接画原理图,也算是体现了FPGA的本质吧,不过这样好难调试啊,,在后面又写了一次等效采样,利用状态机+RTL图的放法,大大简化了代码量并且有利于调试。

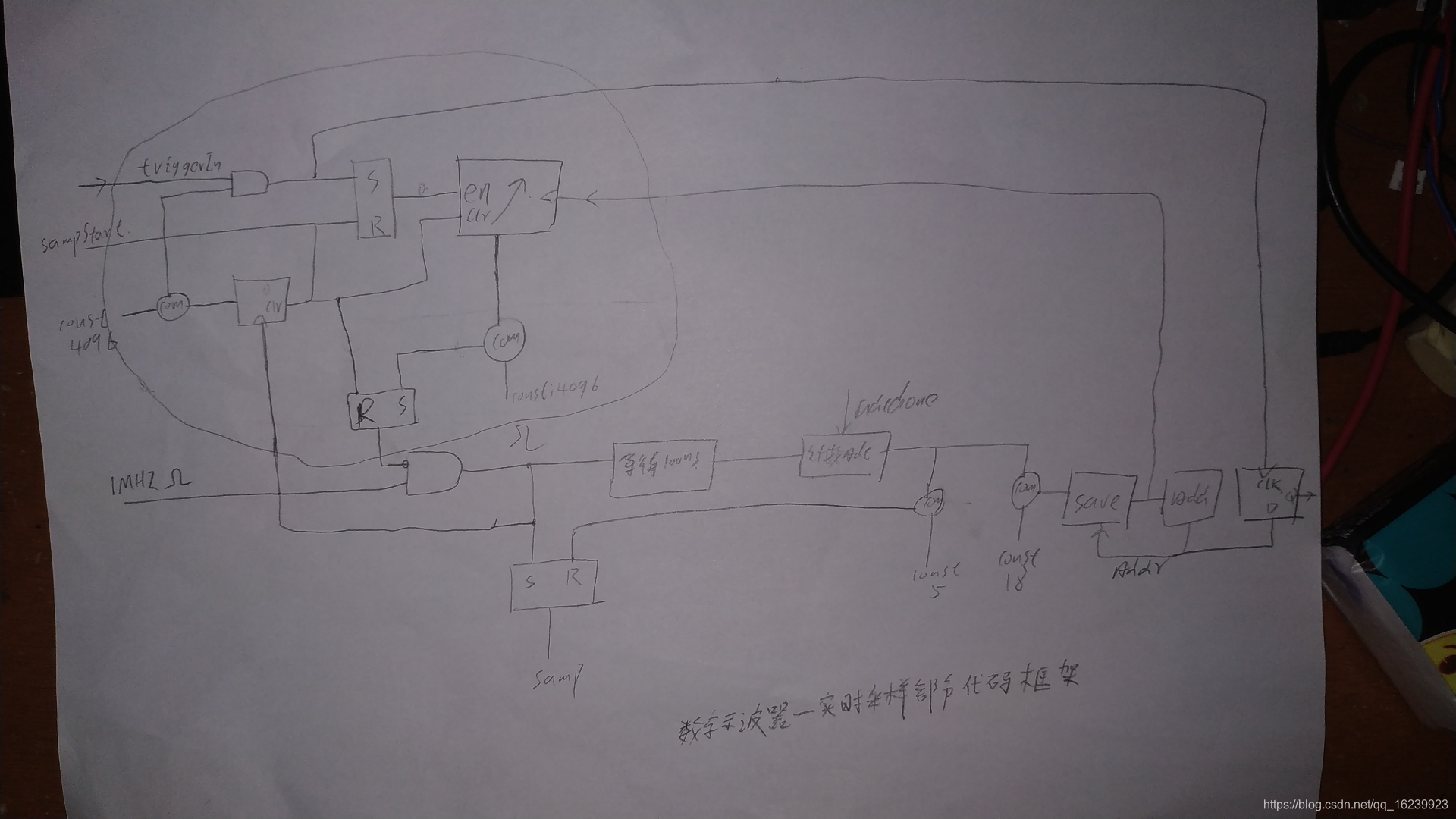

在这里插入图片描述
图3、实时采样手绘RTL图。。等效采样的忘记拍照保存了。。

最后附几张作品实物图吧:

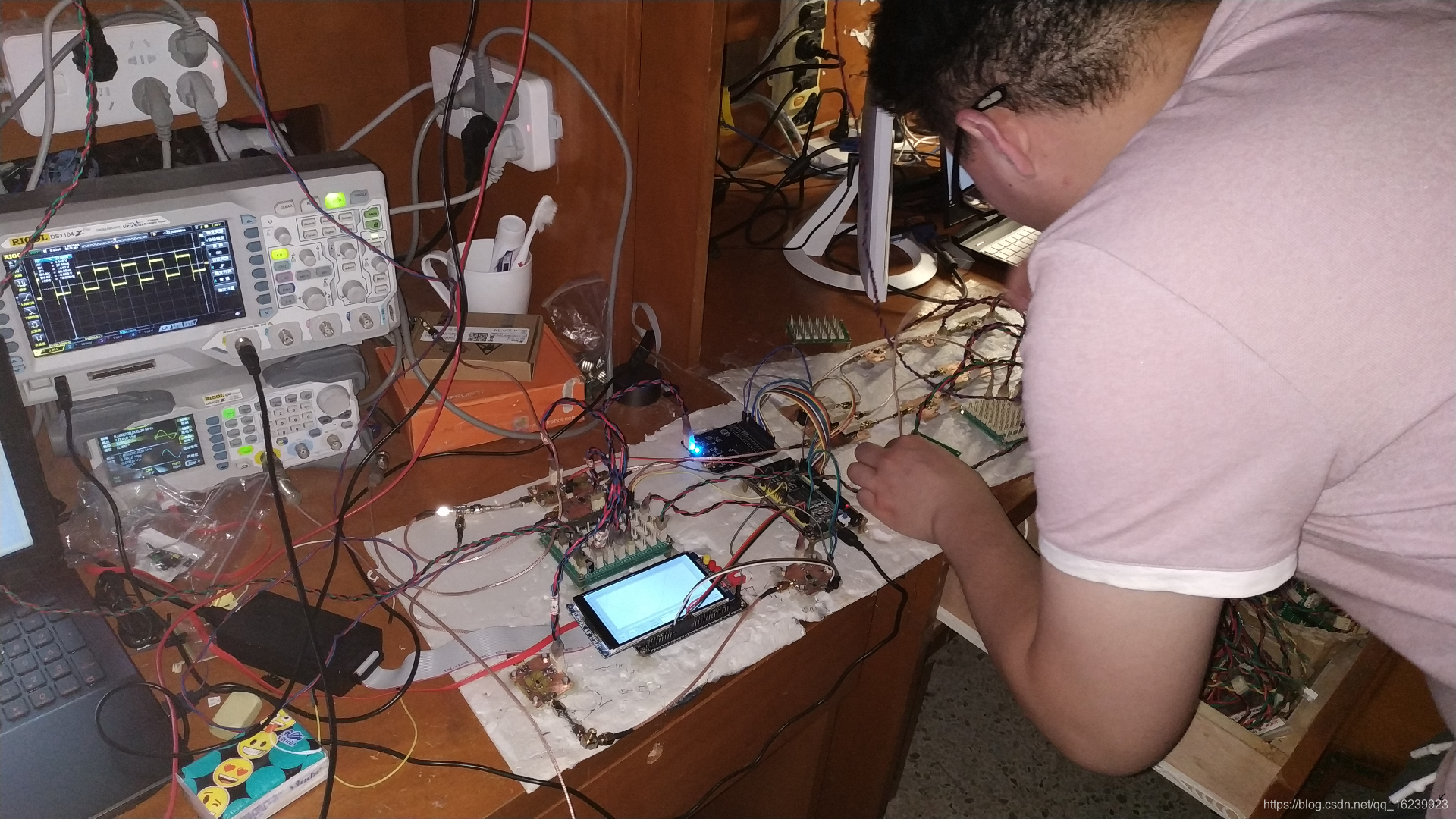

在这里插入图片描述
图4、哈哈,队友正在紧张的调试

在这里插入图片描述
图5、乱七八糟的作品,,不过有一句话:作品越丑,越能出东西。。

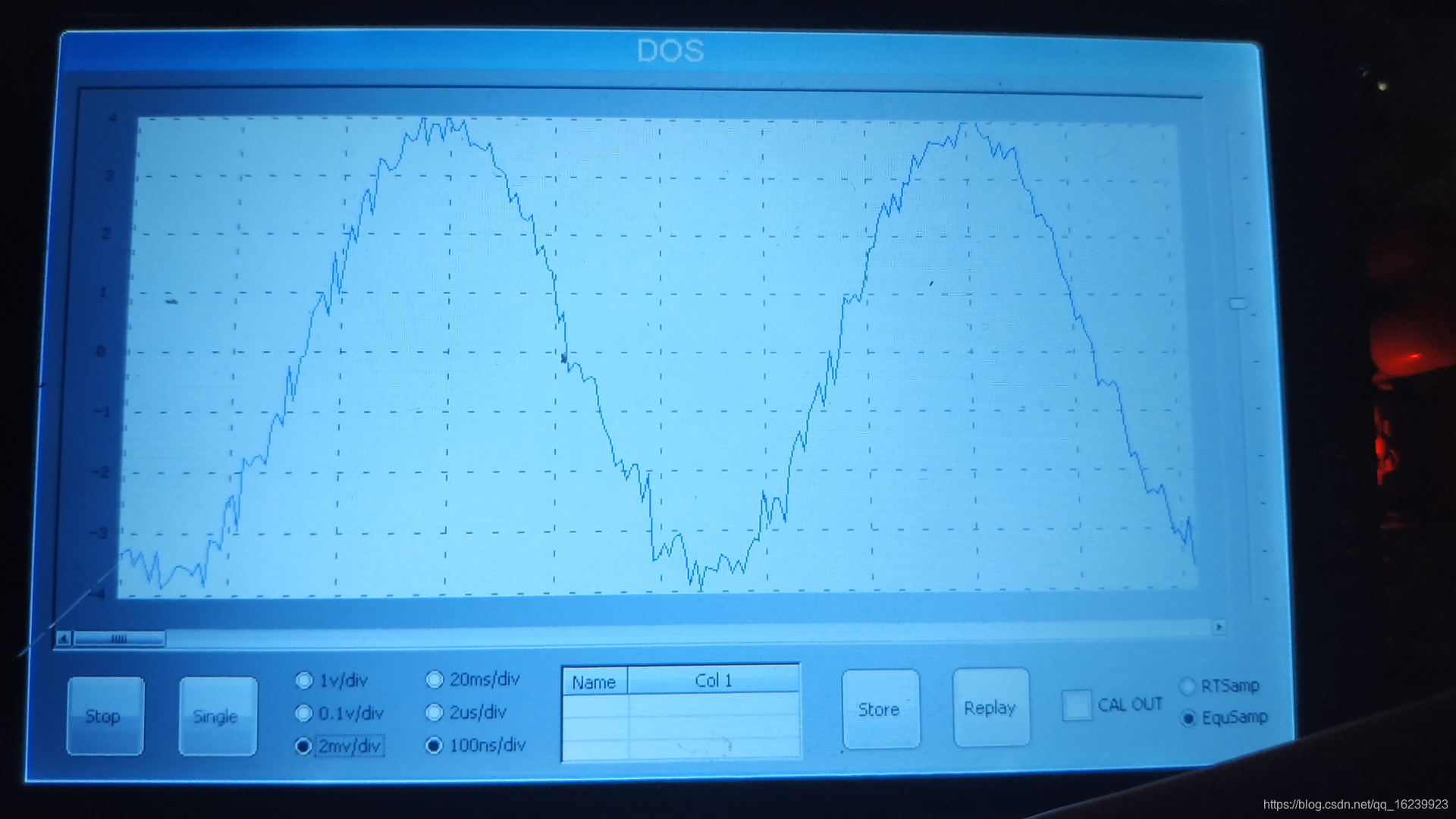

在这里插入图片描述

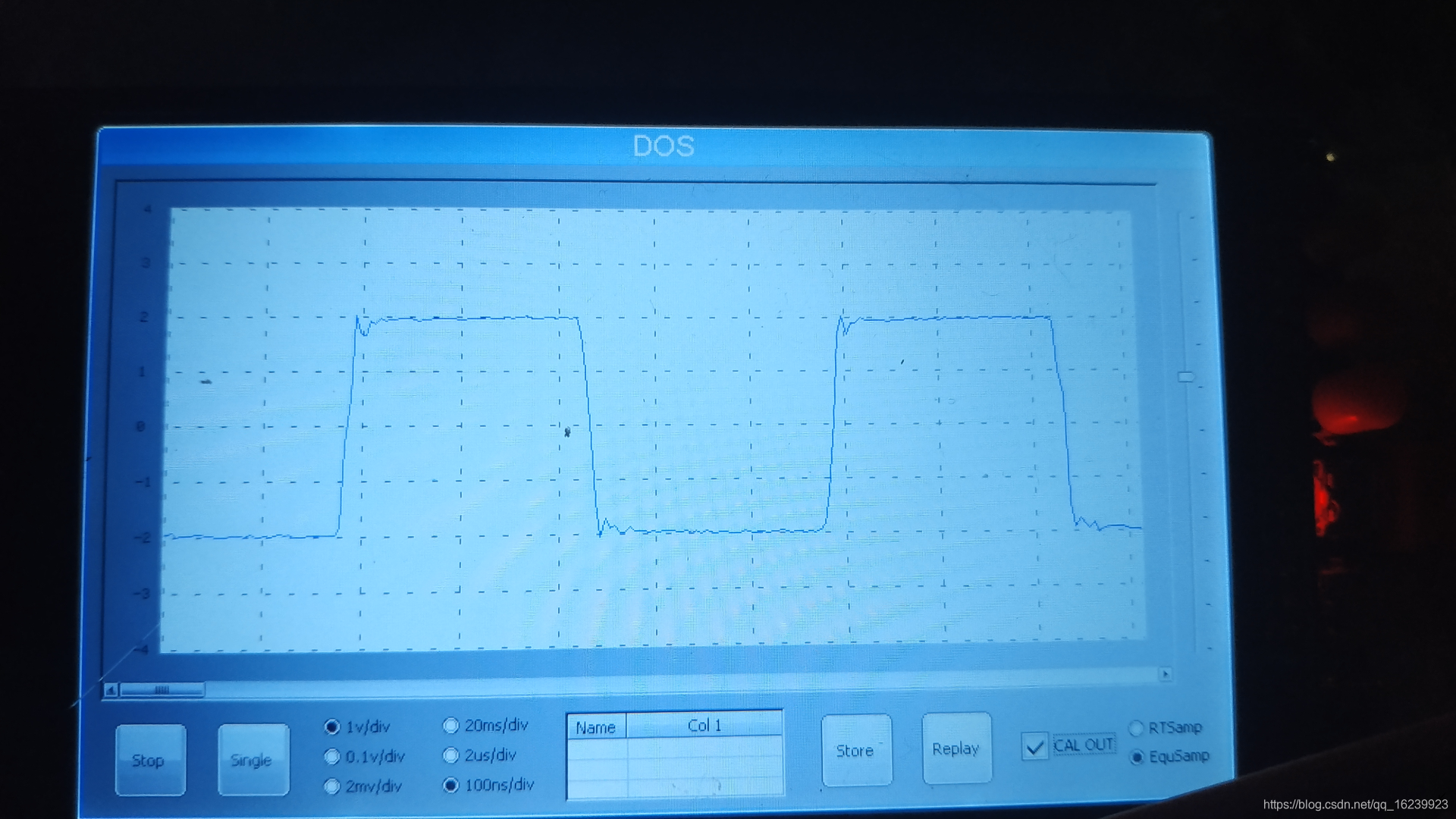

图6、FreeRTOS+emwin,200MSPS采样率采集1Mhz信号。

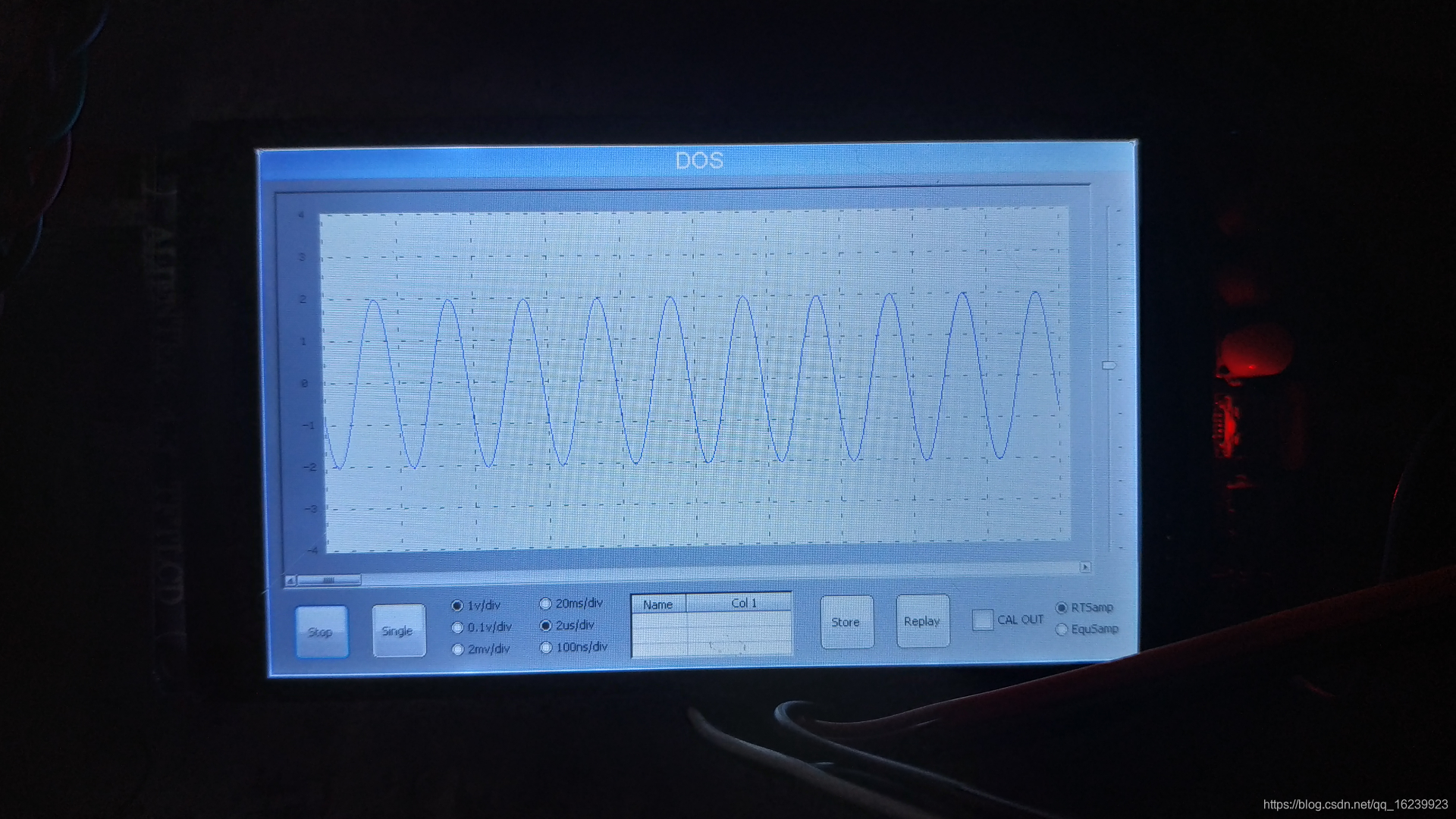

在这里插入图片描述
图7、2Mhz方波

在这里插入图片描述
图8、2mv/div挡

在这里插入图片描述图9、采样保持器

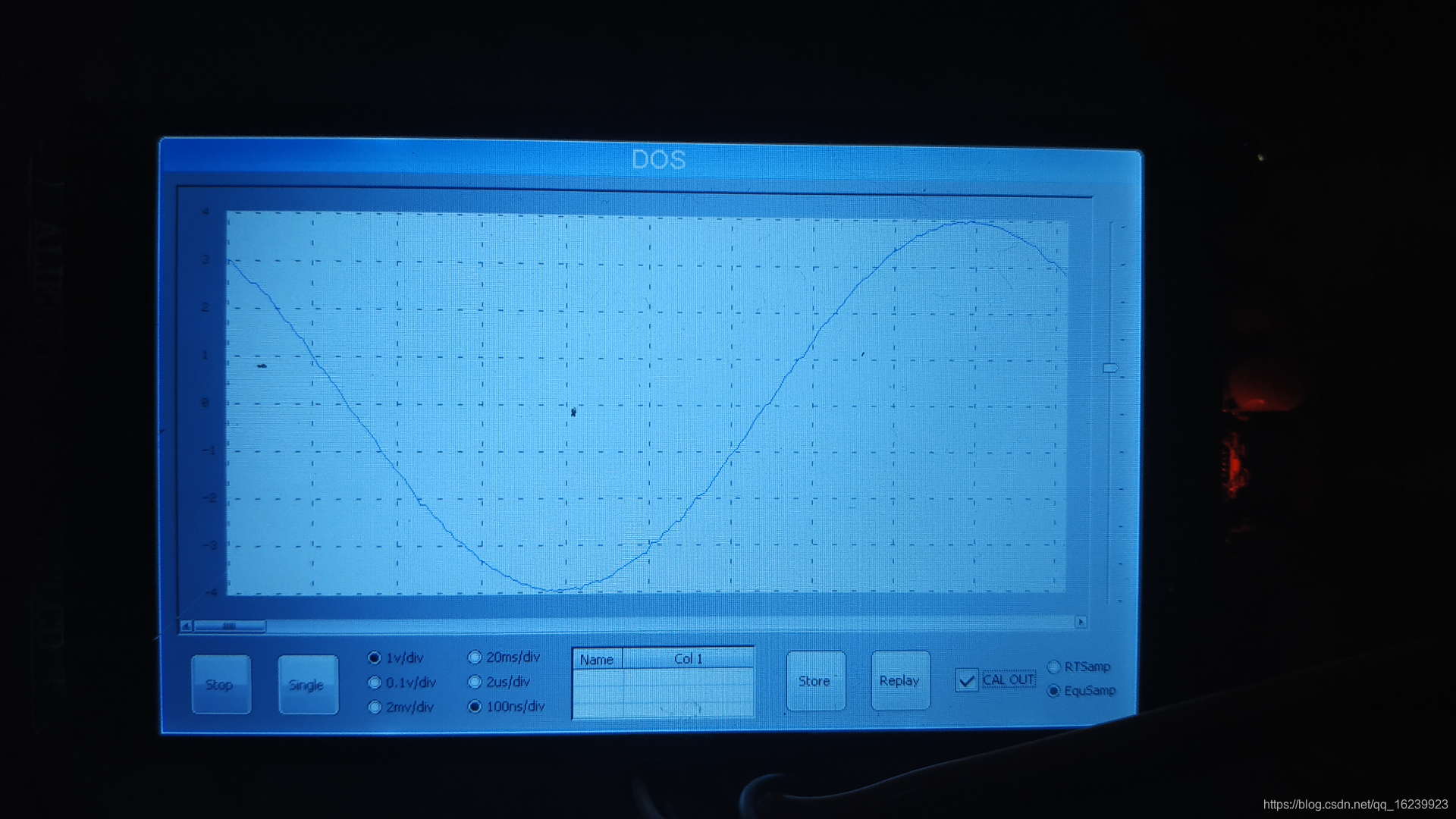

在这里插入图片描述
图10、500Khz正弦波
