#PCIE# PHY 测试

本文就PCIe PHY测试的相关内容进行简要介绍。感谢大佬分享！！！！

PCIe需要进行的测试：

PHY Test
Configuration Space Test
Link Layer Test
Transaction Layer Test
Retimer Test

      PCIe Architecture PHY test测试是针对底层电气特性的测试，主要关注PCIe信号完整性测试。就整个PCIe系统而言，从PCIe的Root到Endpoint都是需要进行测试的，因此测试分为对System board的测试和对Add in Card的测试，测试项目基本相同。

      如下是关于System board的相关测试，参考PCIe 4.0 PHY Test Spec。

1. 发送器信号质量测试

        这个测试的目的是确认系统分别运行在2.5GT/s、5.0GT/s、8.0GT/s、16.0GT/s速率时，当发送均衡设定在某些值时，PCIe信号的眼图和抖动是否满足要求。

        测试需要设备运行在polling.compliance状态。

        测试中需要使用到CLB(Compliance load board)板，这个板子的作用是将主板的PCIe信号转接入示波器。对于一般的系统板，其对外提供的PCIe接口一般是标准金手指插槽，这种插槽是没法直接接示波器线缆的接口的，因此这里需要一个CLB板转接，同时CLB板还提供了其他测试的辅助功能。PCIe 4.0 CLB测试板如下左图所示，测试板提供了x2、x4、x8、x16金手指，用于不同带宽情况；另，CLB板的正面和反面都装有SMP连接器，一般情况会将Tx和Rx信号分别在正面和反面连接器引出。这个测试板可以兼容测试PCIe GEN1~GEN4，测试时根据需要将不进行测试的lane进行50ohm端接。

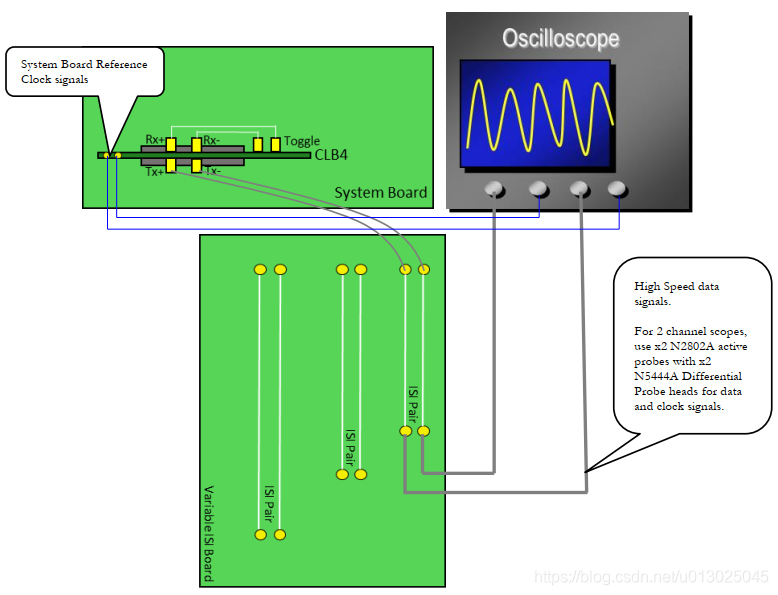

       测试Tx信号质量时需要将Tx差分信号和Refclk差分时钟信号同时接入高速示波器（或均衡数据获取仪器），然后分别进行从2.5GT/s到16.0GT/s速率的电气兼容性测试。关于电气兼容性测试，需要示波器采集一定数量的数据和时钟信号，使用仪器的软件绘制出眼图，得到眼高和眼宽数据。对眼图是否满足要求的判断需要使用到一个眼图模板，这个模板会根据传输速率、发送均衡值以及测试设备变更。

       测试过程中需要操作CLB板上的按键来调整发送均衡值，使用这个按键需要将按键的SMA或SMP连接器通过线缆接到CLB Rx接口面的Rx lane0。PCIe GEN2发送均衡值只有2个，3dB和6dB的de-empahsis；GEN3/GEN4均衡值组合较多，协议给出了11组preset值用于优选。通过按键调整均衡值进行眼图测试，测试软件给出测试结果。

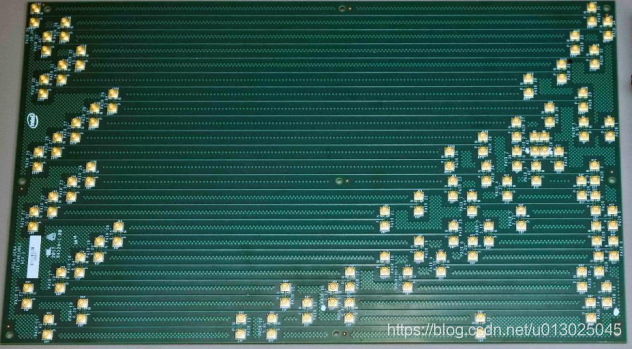

        GEN2和GEN3的测试差异主要在按键对均衡值的调整，GEN4的测试增加了ISI板(如上右图所示)用于PCIe物理链路衰减（提供8GHz频点5dB的插损），Tx链路从CLB板先接到ISI板进行衰减，再从ISI板接到示波器；此时参考时钟并不接到ISI板，仍是直接从CLB板接到示波器。

2. 发送器preset测试

        这个测试针对PCIe GEN3和GEN4进行测试（从GEN3开始使用preset），测试的目的是确认系统板端的发送器能够产生与设置的preset值相对应的均衡参数值。

        测试需要设备运行在polling.compliance状态。

        此测试的方法和发送器信号质量测试的方法一样，只是首先需要通过按键将系统板PCIe速率调整到需要测试的速率。波形测试完后，使用测试软件从存储的波形数据中计算出各preset值，判断是否满足对应的范围。

3. 发送器link EQ响应测试

        这个测试针对PCIe GEN3、GEN4及以上速率进行测试，目的是确认系统能够正确响应通过link协议发送的均衡指令。

        测试需要设备运行在polling状态。

        测试需要使用到具有protocal aware功能的信号发生器和接收器，例如协议测试卡（Protocal Test Card）、误码测试仪（Bit Error Rate Tester）,信号发生器和接收器需要接到CLB板上，并发送指令给系统板调整发送均衡值，使系统板运行在loopback模式。

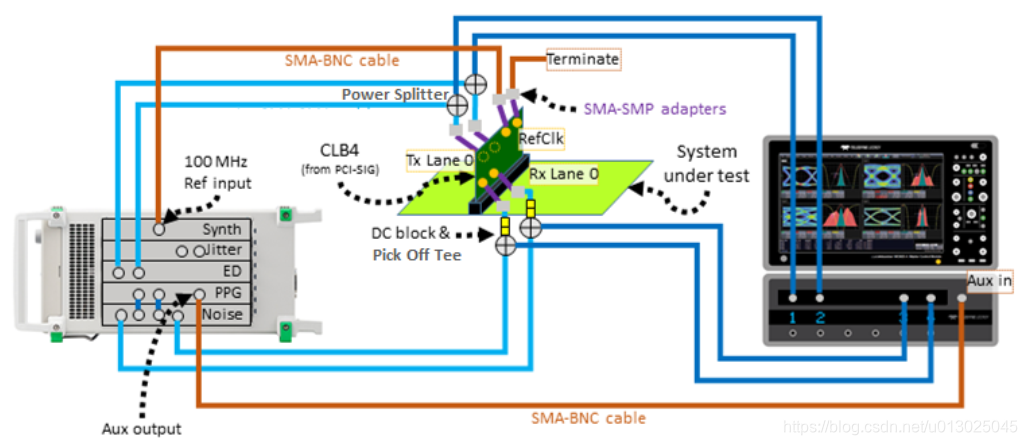

        测试环境安装过程中需要将信号发生器的输出接到CLB板的Rx连接器。CLB板的Tx信号需要分成2路，1路接入protocal aware测试仪，另1路接入高速示波器。所有接入CLB的信号都必须进行phase match。

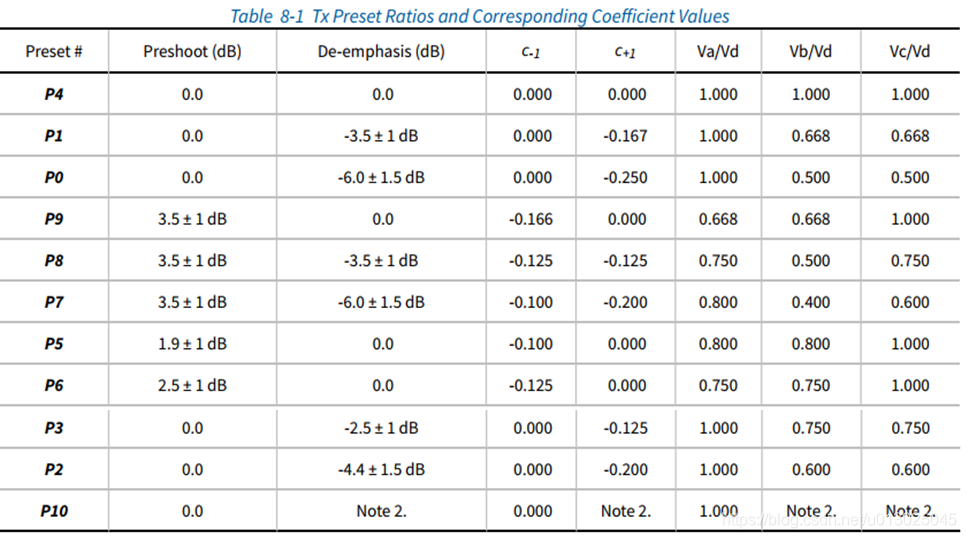

        测试过程中根据测试速率要求使用测试仪器将PCIe链路速率协商到指定速率，再发送指令给系统板将preset设置为4（preset值及相对应的均衡参数如下图所示，P4表示不进行均衡调整）。

        测试需要确认系统板的均衡值能够在1ms时间内调整到设置的preset。因此要求测试仪器将系统板设置到loopback模式，并发送compliance pattern码流返回个测试仪器，测试仪器从码流中提取出系统板当前的preset值。

4. Lane Margin测试

        这个测试针对PCIe GEN4及以上速率进行测试，测试使用一个Gold Add-in Card进行发送信号质量的调整（例如Tx preset、电压摆幅、链路损耗、Tx抖动等），查看系统板的Time margin和voltage margin。测试的目的是确认系统板是否具有lane margin的能力，并不检查具体的margin值。

        测试需要将测试卡Gold Add-in-Card插入系统板的PCIe插槽，在系统板上安装Lane margin tool(LMT)，通过测试卡发送不同参数信号给系统板Rx，并运行LMT测试软件，获取不同的margin值。针对不同参数的Tx信号，系统板的Rx margin值出现明显变化，则表示Rx具有margin的能力。

5. 接收器link EQ测试（误码测试）

        这个测试针对PCIe GEN3、GEN4及以上速率进行测试，目的是确认系统能够和link partner正确协商，并调整partner发送器的均衡值。

        测试需要将信号发生器接到CLB的Rx连接器，将protocol aware测试仪器接到CLB的Tx连接器。系统板的100MHz参考时钟也接到测试仪器以驱动测试仪器发送信号。调整protocol aware测试仪器的发送均衡以匹配系统板的要求。测试系统上电后protocol aware测试仪器将PCIe链路协商到测试的速率，再进行链路均衡协议，同时将系统板设置到loopback状态。信号发送器发送测试码流给系统板，检查测试过程中的误码是否达到要求。
