TVS二极管、快恢复二极管,SMA/SMB/SMC
https://www.cnblogs.com/shangdawei/p/4818074.html
TO-252和TO-263及TO-D2PAK和DPAK的区别
https://www.icxbk.com/ask/detail/7004.html
原理图库中的元件符号与PCB库中的封装的关系(怎么关联)
1.添加封装的方法
在原理图库中找到要添加封装的元件符号,点击Add Footprint ,
方法1 》在封装模型-名称中输入“封装名称”,软件自动查找与“封装名称”相同的封装(查找范围是:已安装的pcb库和工程中的pcb库)。
**注意:
- 软件的自动查找功能有优先级顺序,AD先查找工程中的pcb库,在查找已安装的pcb库.
- 每次打开原理图库,软件会自动查找一遍封装并导入。(例如,一个元件符号的封装在已安装的pcb库和工程中的pcb库都有,原理图库会自动优先对应到工程中的pcb库中的封装,如果我把工程中的pcb库中的封装删掉(或者改名),这时原理图库会自动重新对应到已安装的pcb库中的封装)。
- 软件查找封装时,只会对应着名称去找,不会去管是否正确。

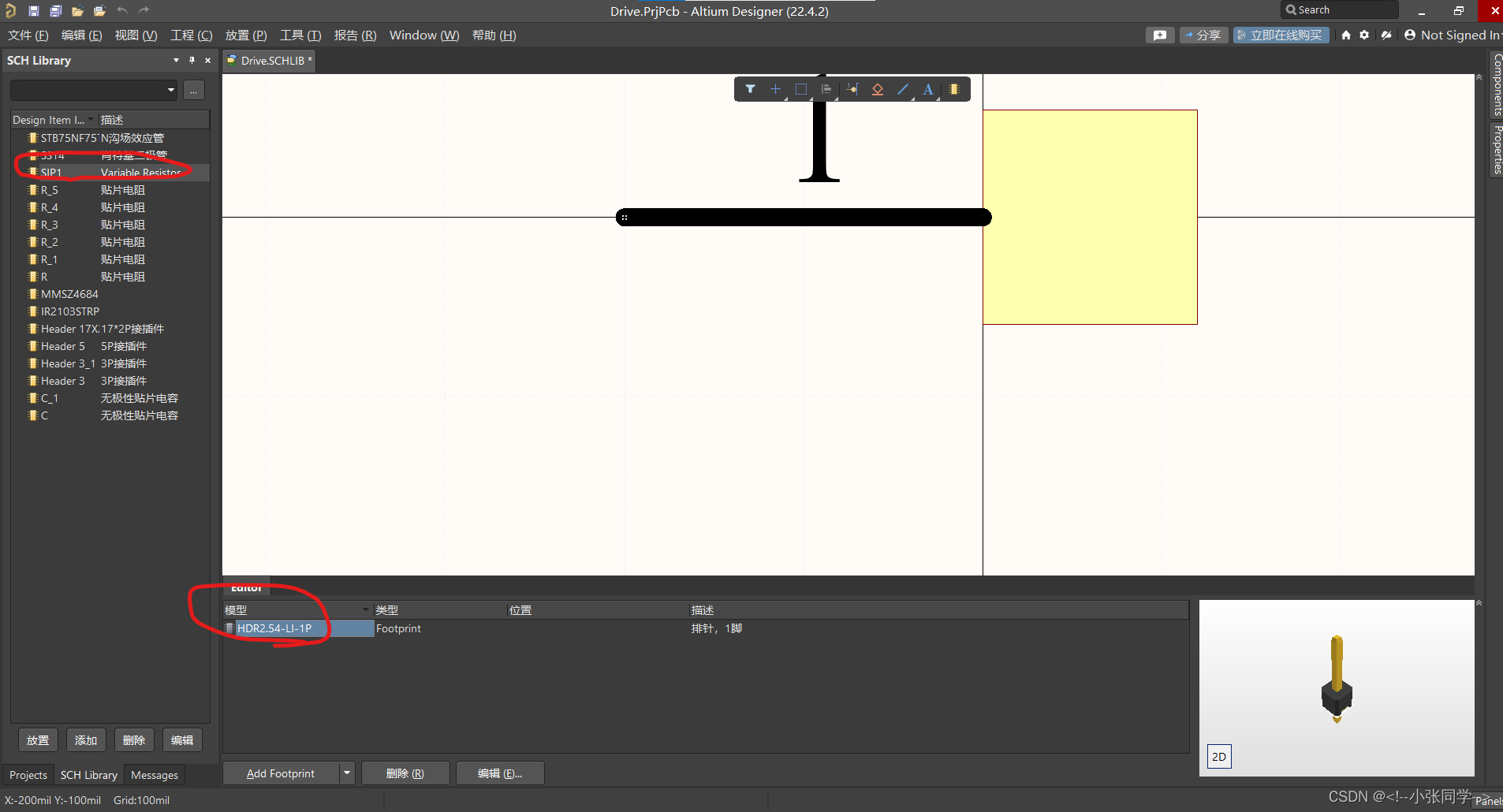

- 查找时输入的名称是封装的名称,并不一定是元器件的名称。如下图元件符号的名称是SIP1,但封装名称时HDR2.54-LI-1P。
**

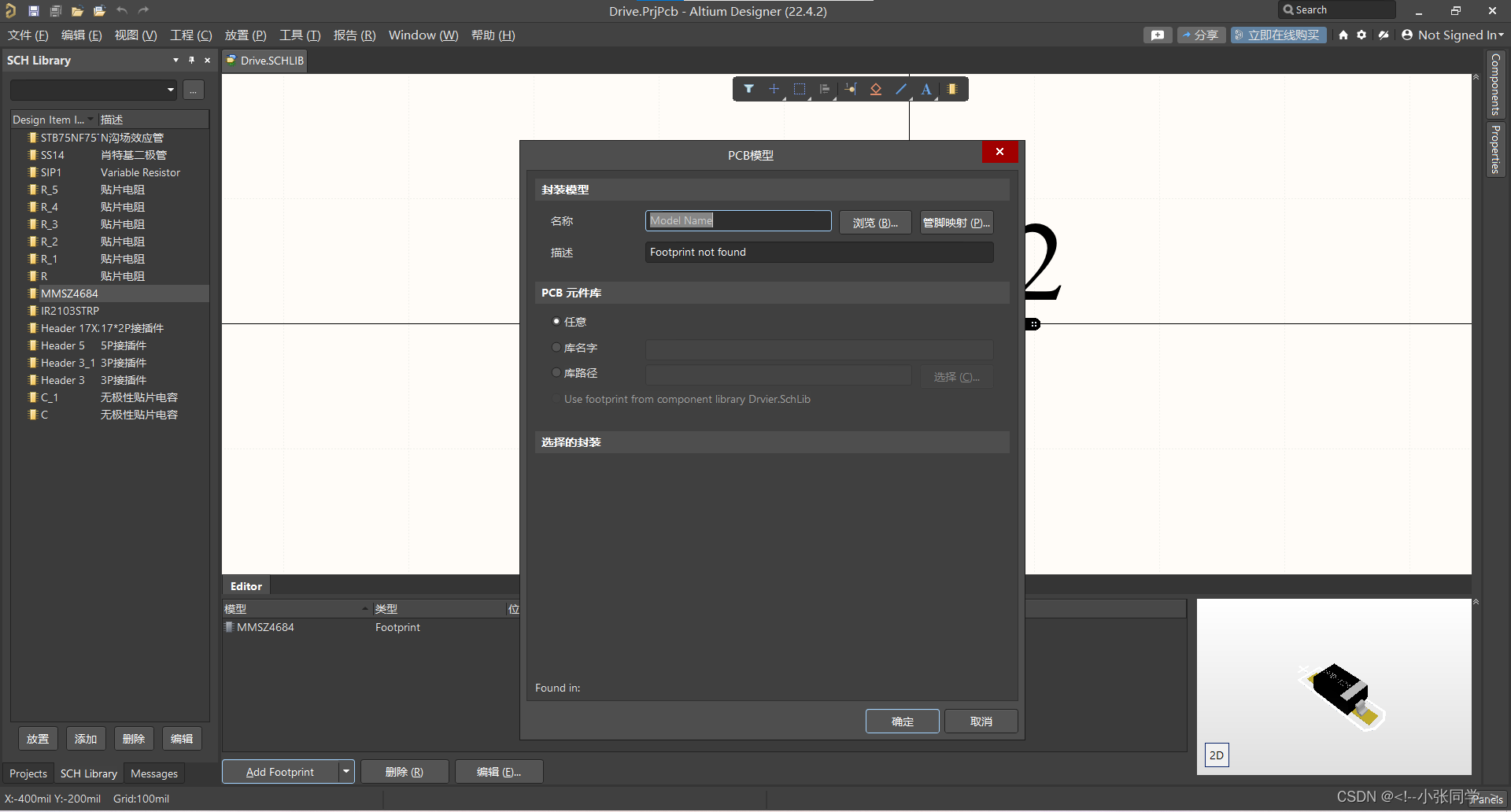

方法2》点击上图封装模型中的浏览,可以手动在各个库中选择。
方法3》如果需要的封装既没在已安装的pcb库也没在工程中的pcb库。这时可以打开封装存在的那个PCB库,复制那个封装进工程中的pcb库,再进入工程的原理图库导入那个封装即可
检查元件符号与封装是否对应的方法
原理图是为封装服务的,因为封装对应了实物。
例如:下面图一封装的4号管脚需要接地,那么图二对应的原理图中元件符号的4号管脚应该也接地。(也就是说封装的每个管脚连接的网络要和这个管脚的物理意义对应)

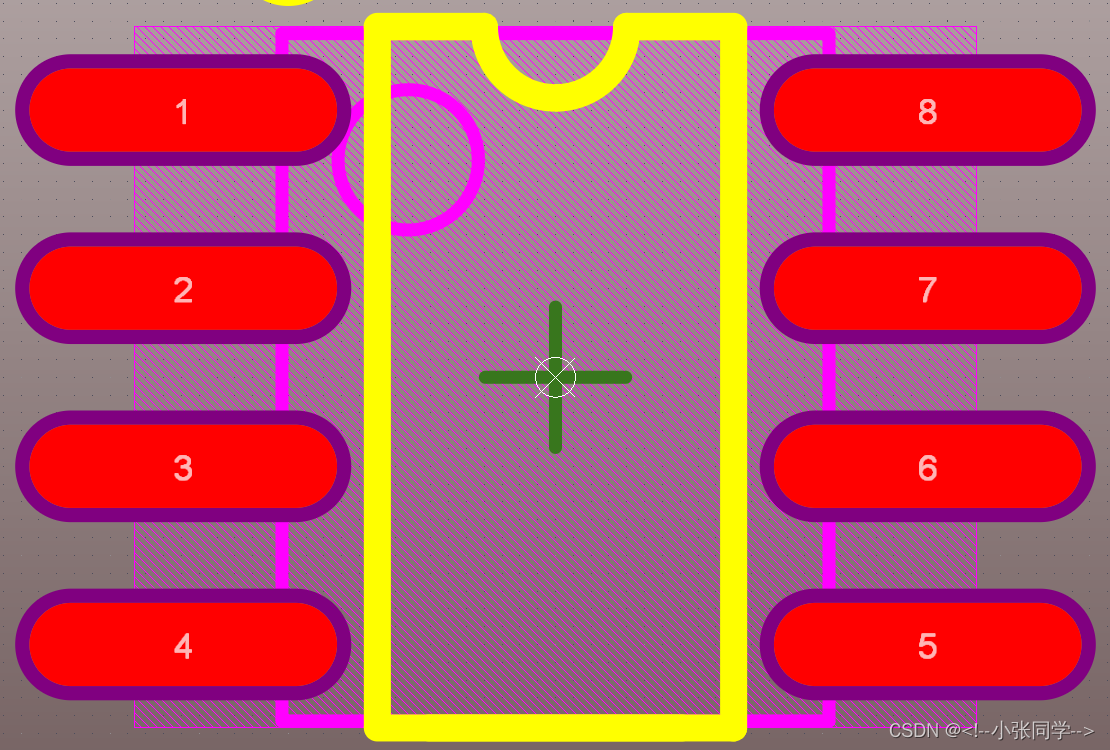

图一

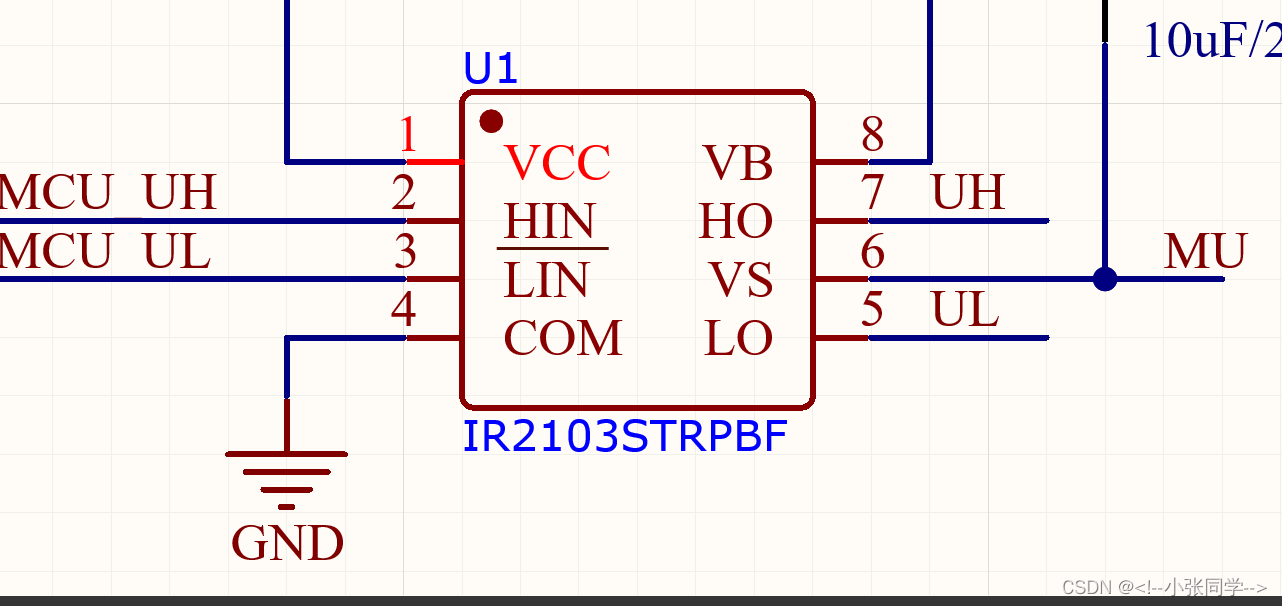

图二

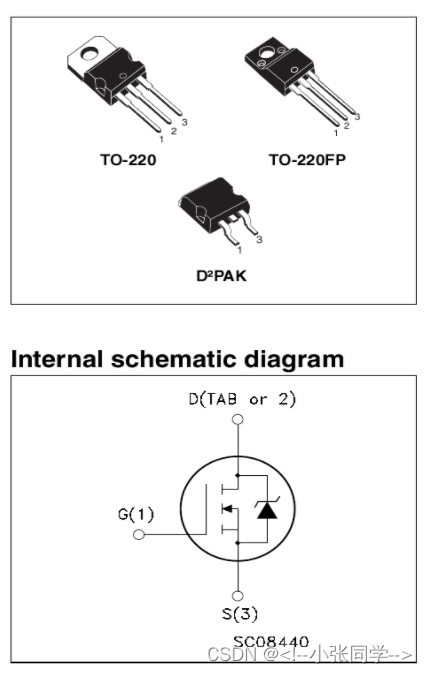

NMOS的元件符号和他的封装
实心区域 和去绿油
https://blog.csdn.net/LostSpeed/article/details/109672325
https://blog.csdn.net/zhuimeng_ruili/article/details/107505227
实心区域:只能有一个网络
