Android镜像翻转指的是将屏幕进行水平的翻转，达到所有内容显示都会反向的效果，就像是在镜子中看到的界面一样。这种应用的使用场景相对比较受限，主要用在一些需要使用android手机界面进行镜面投影的地方，比如说车载手机hud导航之类的。

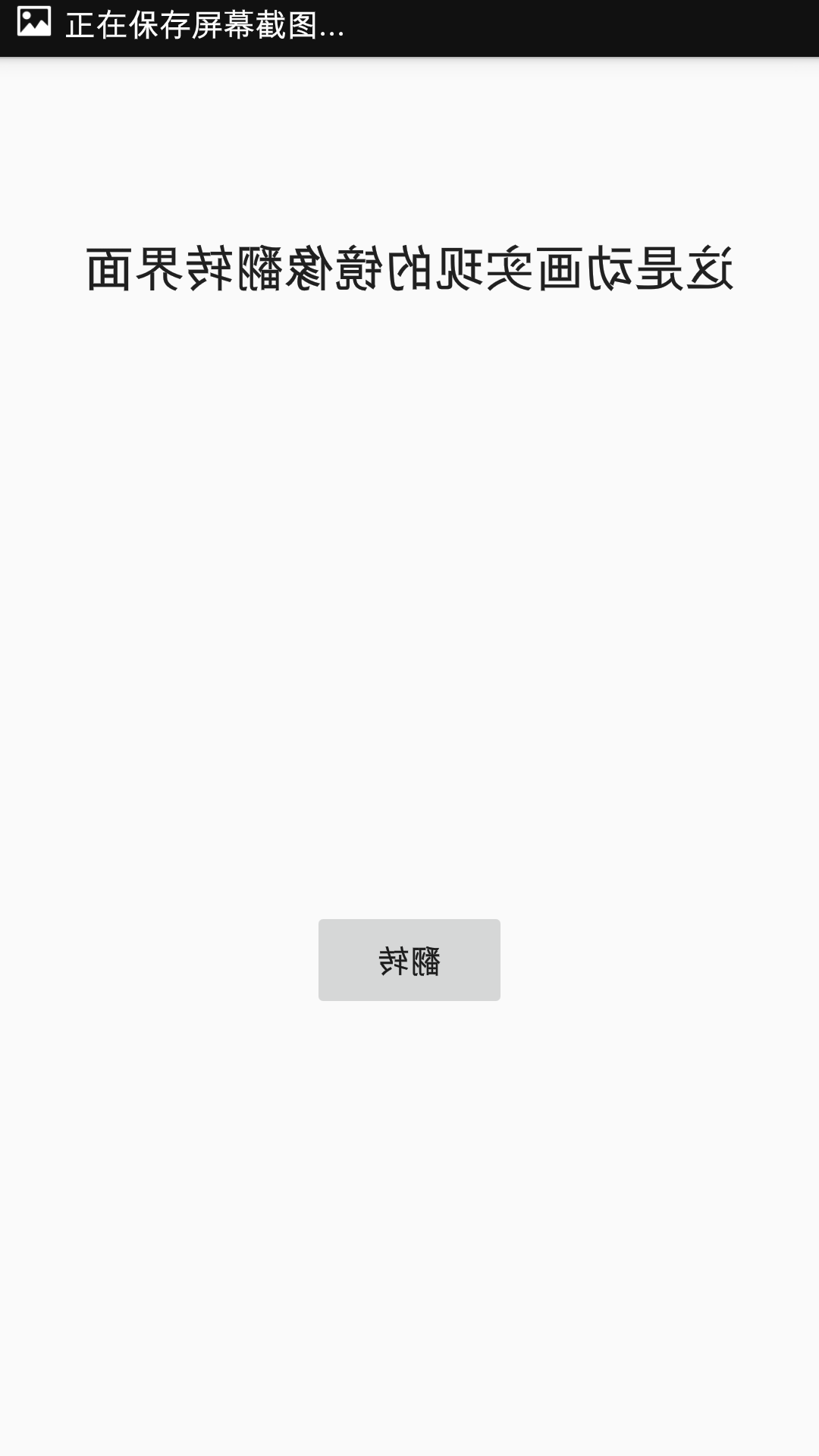

镜像翻转的效果如下：

镜像水平翻转前后效果

在没办法对硬件进行直接翻转的时候，只能从代码进行着手。最先想到的方法是一种比较弱的实现方案，就是对界面进行截图，然后对截图进行翻转，再让其替换掉原先的界面，这种方法是可行的，但是会出现很严重的内存问题，因为图片很耗内存，而且不利于动态界面的实现，比如控件会变动位置，控件内容会变化的情况。这就需要其他更靠谱的方案。

下面提供三种解决方案，能够解决一部分镜像翻转问题。

1.翻转动画

第一种方法是使用Android翻转动画进行实现。

该方法需要重写动画，实现翻转，并将该动画添加到布局中，之后只要将动画的时长设置到0就能忽略掉动画过程，从而直接获取到动画的最终效果。需要重写Animate类，用 android.graphics.Camera和 android.graphics.Matrix可以比较容易地实现翻转效果，代码实现如下:

[java]view plaincopy

 /**
  * Created by obo on 15/11/26.
  */

 import android.graphics.Camera;
 import android.graphics.Matrix;
 import android.view.animation.Animation;
 import android.view.animation.Transformation;

 public class Rotate3dAnimation extends Animation {

     // 中心点
     private final float mCenterX;
     private final float mCenterY;
     // 3D变换处理camera（不是摄像头）
     private Camera mCamera = new Camera();

     /**
      * @param centerX 翻转中心x坐标
      * @param centerY 翻转中心y坐标
      */
     public Rotate3dAnimation(float centerX,
                              float centerY) {
         mCenterX = centerX;
         mCenterY = centerY;
     }

     @Override
     protected void applyTransformation(float interpolatedTime, Transformation t) {
         // 生成中间角度
         final Camera camera = mCamera;
         final Matrix matrix = t.getMatrix();
         camera.save();
         camera.rotateY(180);
         // 取得变换后的矩阵
         camera.getMatrix(matrix);

         camera.restore();
         matrix.preTranslate(-mCenterX, -mCenterY);
         matrix.postTranslate(mCenterX, mCenterY);
     }
 }

调用的方法如下：

[java]view plaincopy

 View layoutView = findViewById(R.id.reverse_layout);
 Animation animation = new Rotate3dAnimation(layoutView.getWidth() / 2, layoutView.getHeight() / 2);
 animation.setFillAfter(true);
 layoutView.startAnimation(animation);

这里的reverse_layout是一个RelativeLayout的布局，调用了该段代码之后能将Layout和layout所承载的内容都进行翻转。思路是将layoutView从中心点进行180度的水平翻转，需要设置setFillAfter为true来保持翻转后的最终状态。这里需要注意的是，这段代码不能直接放在onCreate里面调用，因为在onCreate的时候，layout的大小还没有被计算出来，如果想在onCreate里面使用可以这样：

[java]view plaincopy

 final View layoutView = findViewById(R.id.reverse_layout);

 ViewTreeObserver vto = layoutView.getViewTreeObserver();
 vto.addOnGlobalLayoutListener(new ViewTreeObserver.OnGlobalLayoutListener() {
     @Override
     public void onGlobalLayout() {

         Animation animation = new Rotate3dAnimation(layoutView.getMeasuredWidth() / 2, layoutView.getMeasuredHeight() / 2);
         animation.setFillAfter(true);
         layoutView.startAnimation(animation);
     }
 });

可以为layoutView加一个布局的监听，监听到layoutView布局加载了之后，就能正常获取layoutView的大小了，也就能正常输出效果了。

2.重写控件

对控件进行重写是另外一个实现的思路。假设承载界面的Layout是RelativeLayout，则可以对整个RelativeLayout进行重写，重写的代码可以如下：

[java]view plaincopy

 import android.content.Context;
 import android.graphics.Canvas;
 import android.util.AttributeSet;
 import android.widget.RelativeLayout;

 /**
  * Created by obo on 15/12/4.
  */
 public class ReverseLayout extends RelativeLayout {

     public boolean isReverse = true;

     public ReverseLayout(Context context, AttributeSet attrs) {
         super(context, attrs);
     }

     @Override
     public void dispatchDraw(Canvas canvas) {

         if (isReverse)
             canvas.scale(-1, 1, getWidth() / 2, getHeight() / 2);

         super.dispatchDraw(canvas);
     }
 }

之后，在布局xml中将最外层的RelativeLayout替换成ReverseLayout就能对界面进行翻转。这样的翻转能够将Layout里面所有的控件都进行翻转，如果需要翻转的仅仅只是一个TextView的话，则可以单单对一个TextView进行重写，这个时候，就不需要重写dispatchDraw方法，而应该重写onDraw方法,如下：

[java]view plaincopy

 import android.content.Context;
 import android.graphics.Canvas;
 import android.util.AttributeSet;
 import android.widget.TextView;

 /**
  * Created by obo on 15/12/6.
  */
 public class ReverseTextView extends TextView {
     public ReverseTextView(Context context, AttributeSet attrs) {
         super(context, attrs);
     }

     @Override
     public void onDraw(Canvas canvas) {
         canvas.scale(-1, 1, getWidth() / 2, getHeight() / 2);
         super.onDraw(canvas);
     }
 }

onDraw和dispatchDraw的区别是onDraw只对当前的View有效，而不会影响其所包含的SubView，而dispatchDraw则会将翻转效果传递到所有的SubView。

3.SurfaceView翻转

以上两种方法能实现大多数View的翻转，但是都对SurfaceView没有效果，因为SurfaceView是通过双缓冲机制进行绘制的，不会经过onDraw或是dispatchDraw方法，也就不能对我们所进行的操作进行响应了，对于自定义的SurfaceView来说，可以对在lockCanvas中获取的Canvas对象进行翻转处理。

下面给出SurfaceView翻转实现的代码：

[java]view plaincopy

 import android.content.Context;
 import android.graphics.Canvas;
 import android.graphics.Color;
 import android.graphics.Paint;
 import android.util.AttributeSet;
 import android.view.SurfaceHolder;
 import android.view.SurfaceView;

 /**
  * Created by obo on 15/12/6.
  */
 public class TestSurfaceView extends SurfaceView implements SurfaceHolder.Callback{

     SurfaceHolder surfaceHolder ;

     public TestSurfaceView(Context context, AttributeSet attrs) {
         super(context, attrs);
         surfaceHolder = this.getHolder();
         surfaceHolder.addCallback(this);
     }

     @Override
     public void surfaceCreated(SurfaceHolder holder) {

         Canvas canvas = surfaceHolder.lockCanvas();

         //绘制之前先对画布进行翻转
         canvas.scale(-1,1, getWidth()/2,getHeight()/2);

         //开始自己的内容的绘制
         Paint paint = new Paint();
         canvas.drawColor(Color.WHITE);
         paint.setColor(Color.BLACK);
         paint.setTextSize(50);
         canvas.drawText("这是对SurfaceView的翻转",50,250,paint);
         surfaceHolder.unlockCanvasAndPost(canvas);
     }

     @Override
     public void surfaceChanged(SurfaceHolder holder, int format, int width, int height) {}

     @Override
     public void surfaceDestroyed(SurfaceHolder holder) {}

 }

采用该方法之后，对SurfaceView也能进行翻转了，效果如下：

实际上，该方法是借助了第二种方法的思路，直接对canvas进行预先的处理从而达到我们所需要的效果的，所以也可以作为第二种方法的扩展。

4.手势翻转

需要注意的是，以上这几种方法仅仅是实现了显示的翻转，手势操作的位置并没有发生翻转。所以使用以上翻转方式的话需要结合手势翻转的实现，其实现思路是重写外层的viewgroup的onInterceptTouchEvent方法，对下发的MotionEvent进行一次翻转操作，使得childView接收到的手势都是反过来的。实现代码如下：

[java]view plaincopy

 package com.obo.reverseview.views.touchreverse;

 import android.content.Context;
 import android.util.AttributeSet;
 import android.view.MotionEvent;
 import android.widget.RelativeLayout;

 /**
  * Created by obo on 16/5/4.
  * Email:obo1993@gmail.com
  * Git:https://github.com/OboBear
  * Blog:http://blog.csdn.net/leilba
  */
 public class TouchReverseLayout extends RelativeLayout {

     public TouchReverseLayout(Context context, AttributeSet attrs) {
         super(context, attrs);
     }

     @Override
     public boolean onInterceptTouchEvent(MotionEvent ev) {

         ev.setLocation(this.getWidth() - ev.getX(),ev.getY());

         return super.onInterceptTouchEvent(ev);
     }
 }

5.更优雅的方案

对于普通view（非SurfaceView），还有一个更加优雅的实现方案，而且不需要重写onInterceptTouchEvent方法，只需要调用父布局的setScaleY或者setScaleX方法即可。

[java]view plaincopy

 // 获取需要翻转的父布局
 layoutScale = findViewById(R.id.layout_scale);
 // 翻转
 layoutScale.setScaleY(-1);

6.总结

采用动画和重写控件的方案都能实现界面翻转的效果，而且性能方面都十分不错。

但是这两种方法都会存在以下一些问题：

1.仅仅翻转显示内容，不会翻转点击的坐标位置。也就是说，如果布局内最左边存在着一个按钮，则翻转后，按钮将会显示在界面最右边，但是想要点击按钮的话，还是在界面原先按钮所在的最左边进行点击才会得到响应。这里可以采取在父布局中对坐标进行重新定位的方法。

2. 无法翻转已经封装好了的SurfaceView。比如说，当前要将某第三方地图界面进行水平镜像翻转，发现用第一种和第二种方法都无效，查看了部分源码之后发现其实质是用SurfaceView进行实现的，但是SurfaceView是作为该地图的一个subView存在的，所以不能直接获取到该subView，也不能到该SubView的绘制层获取canvas了，这个时候第三种方法也无法进行施展，这里需要采用动态代理的方式来解决，可见Android动态代理为SurfaceHolder添加Hook

代码例子发布在github:

AndroidReverseView
