深入浅出：详解 MySQL 的两种连接算法——Index Nested-Loop Join 与 Block Nested-Loop Join

在 MySQL 的查询性能优化领域，理解数据库如何执行表连接（JOIN）是至关重要的一环。当你在 EXPLAIN语句的输出中看到“Using where; Using join buffer (Block Nested Loop)”时，你是否好奇过它背后的原理？本文将深入剖析 MySQL 中两种核心的连接算法：​Index Nested-Loop Join (INLJ)​​ 和 ​Block Nested-Loop Join (BNLJ)​，并结合直观的流程图，帮助你彻底掌握它们的工作机制。

一、连接操作的基本概念

在开始之前，我们先明确一个简单的两表连接查询：

SELECT *
FROM table_a
JOIN table_b ON table_a.key = table_b.foreign_key;

其中，table_a通常被称为驱动表​（外层循环），table_b被称为被驱动表​（内层循环）。MySQL 优化器会根据表大小、索引等因素选择谁作为驱动表。这两种算法的核心差异就在于如何遍历被驱动表。

二、算法一：Index Nested-Loop Join (索引嵌套循环连接)

Index Nested-Loop Join 是效率最高、最理想的连接方式，但它的使用有一个绝对前提​：​被驱动表的连接字段上必须存在有效索引。

1. 工作原理

INLJ 的过程非常直观，类似于我们手写的两层嵌套循环：

1. 首先，优化器选择一张表作为驱动表（例如 table_a）。

2. 然后，逐行遍历驱动表。

3. 对于驱动表中的每一行，利用其连接键值（table_a.key），去被驱动表（table_b）的索引树（B+Tree）上进行查找。

4. 通过索引快速定位到匹配的行，将其与驱动表的行组合后返回。

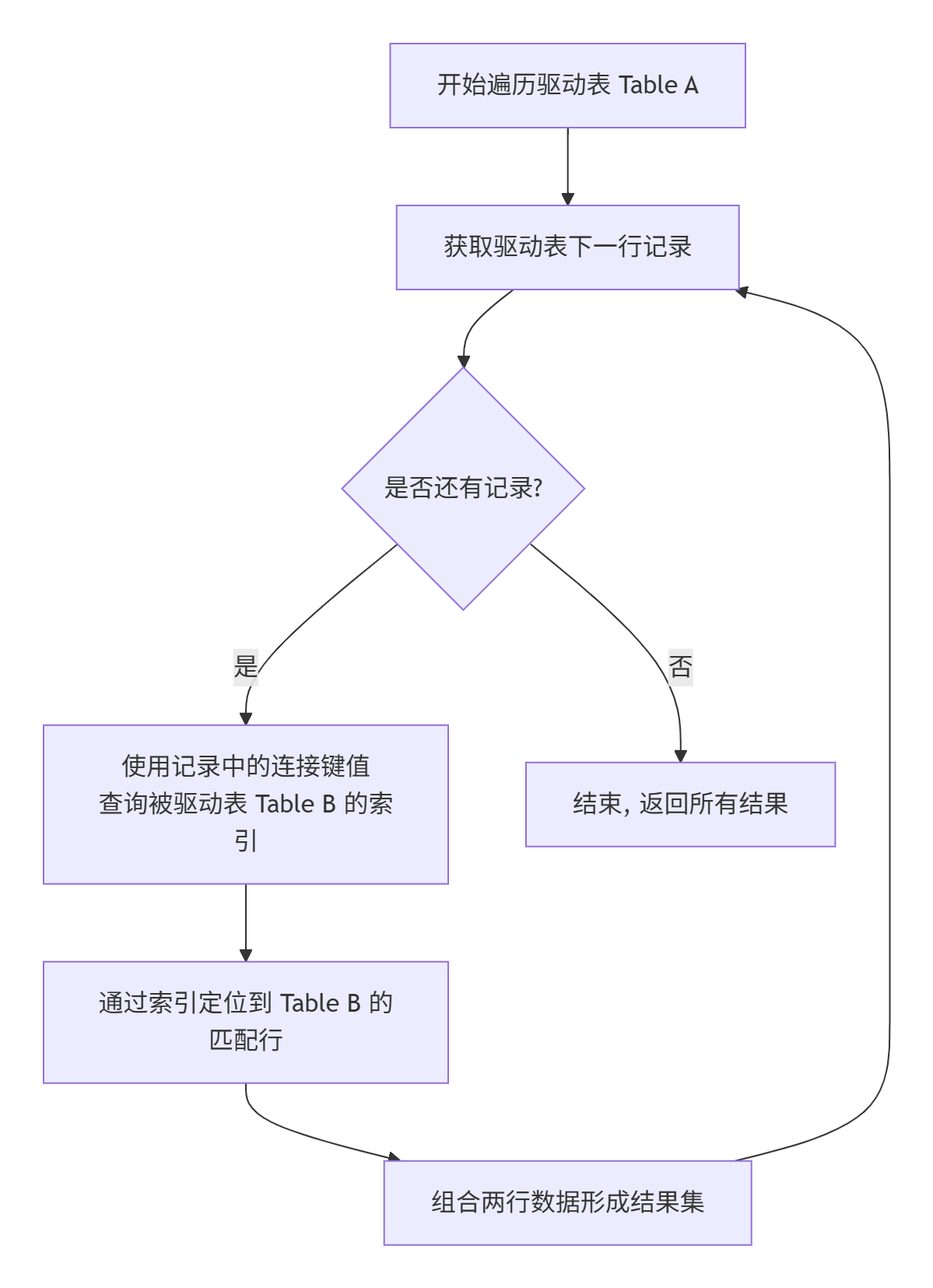

这个过程可以清晰地用下面的 Mermaid 流程图表示：

2. 性能分析

• ​成本​：假设驱动表有 M行，被驱动表有 N行。

  • 驱动表需要全表扫描，成本为 M。

  • 对于驱动表的每一行，都需要去被驱动表的索引上做一次查找（假设是二叉树搜索，复杂度为 log2(N)）。

  • ​总成本 ≈ M + M * log2(N)​。

• ​优点​：速度极快，因为避免了被驱动表的全表扫描。

• ​缺点​：严重依赖被驱动表的连接字段索引。如果没有索引，性能会急剧下降。

3. 应用场景

​优先追求的目标。只要被驱动表的连接字段有索引，MySQL 通常会优先选择 INLJ 算法。这在 OLTP（联机事务处理）场景中对高并发、低延迟的查询至关重要。

---

三、算法二：Block Nested-Loop Join (块嵌套循环连接)

当被驱动表的连接字段上没有索引时，Index Nested-Loop Join 就失效了。此时，MySQL 的备选方案就是 Block Nested-Loop Join。

1. 工作原理

BNLJ 是对简单嵌套循环连接（Simple Nested-Loop Join）的一种优化。简单嵌套循环就是粗暴地进行 M * N次全表扫描，成本极高。

BNLJ 的优化思路是：​减少内表（被驱动表）的全表扫描次数。

它引入了一个关键组件——Join Buffer（连接缓冲区）​。其工作流程如下：

1. 将驱动表（table_a）中多条行的连接键（以及可能需要的其他字段）加载到内存中的 Join Buffer。

2. 然后，​一次性遍历被驱动表（table_b）的每一行。

3. 对于被驱动表的每一行，与 Join Buffer 中所有的记录进行比对，满足连接条件的就组合成结果输出。

4. 清空或替换 Join Buffer，继续处理驱动表的下一个批次，直到所有数据处理完毕。

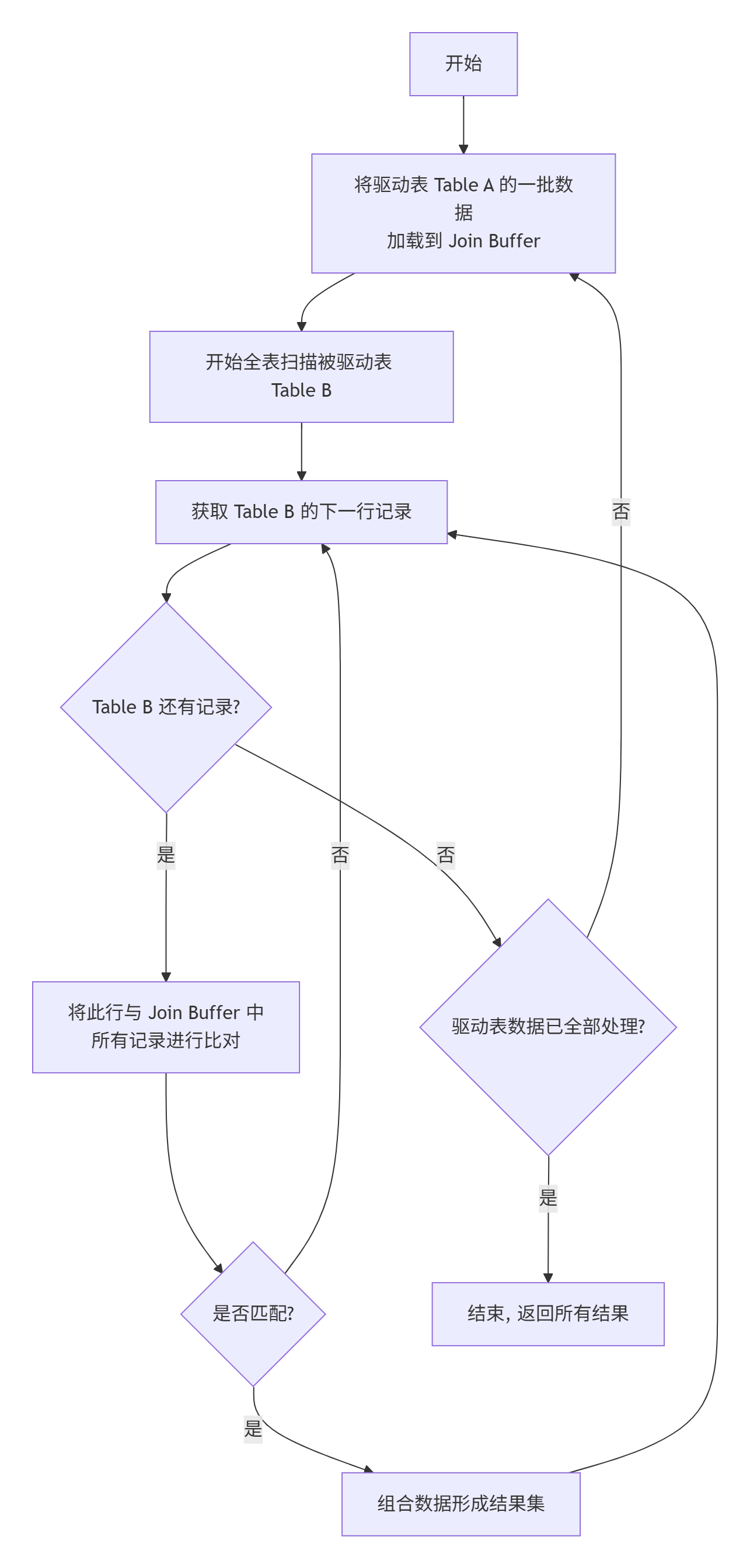

这个过程同样可以通过下面的流程图来理解：

2. 性能分析

• ​成本​：假设驱动表有 M行，被驱动表有 N行，Join Buffer 一次能容纳 B条记录。

  • 驱动表会被分成 ceil(M / B)个块。

  • 被驱动表需要被全表扫描 ceil(M / B)次。

  • ​总成本 ≈ M + N * (ceil(M / B))`。

• ​优点​：在无索引的情况下，通过批量处理，将内表扫描次数从 M次降低到 ceil(M / B)次，性能提升巨大。

• ​缺点​：

  • 仍然需要多次扫描被驱动表，成本远高于 INLJ。

  • 需要占用额外的内存（Join Buffer）。如果 Buffer 很小，分块很多，性能依然会很差。

可以通过调整 join_buffer_size系统变量来增大缓冲区大小，以减少分块次数，提升性能。

3. 应用场景

​无奈的备选方案。通常出现在以下情况：

1. 被驱动表的连接字段上没有索引。

2. 查询语句本身不需要索引，例如对无索引的字段进行 WHERE过滤后的连接。

3. 在一些 OLAP（联机分析处理）场景中，对大量数据进行查询且索引效率不高时，也可能使用。

四、总结与对比

特性	Index Nested-Loop Join (INLJ)	Block Nested-Loop Join (BNLJ)
​核心依赖​	​被驱动表的索引​	​Join Buffer（连接缓冲区）​​
​算法复杂度​	M + M * log(N)	M + N * (M / B)
​性能​	​极高​	较差（但比简单嵌套循环好很多）
​内存消耗​	低	由 join_buffer_size决定
​优化器选择​	​优先选择​	被驱动表无索引时的备选
​EXPLAIN 输出提示​	通常显示使用索引（Using index）	Using join buffer (Block Nested Loop)

五、给开发者的建议

1. ​索引是王道​：确保你的 JOIN ... ON ...条件中的被驱动表字段上有索引。这是让查询从 BNLJ 升级到 INLJ、从而获得性能飞跃的最有效手段。

2. ​理解 EXPLAIN​：养成使用 EXPLAIN分析重要查询的习惯。如果看到 Using join buffer (Block Nested Loop)，就应该警惕并考虑是否可以添加索引。

3. ​合理配置​：如果确实无法添加索引且 BNLJ 无法避免，可以适当调大 join_buffer_size以获得更好的性能。

希望通过本文的讲解和图示，你能对 MySQL 的这两种连接算法有更深刻的理解，并在实践中更好地进行数据库优化！
