STM32 SPI读写速度评估

目的：测试STM32H7 系列芯片的SPI读写速度。

测试环境：使用STM32H743, 逻辑分析仪， cubeIDE；

测试方法：使用了3种方法：软件IO模拟SPI， 软件控制CS+MCU的SPI模块，完全使用SPI模块；

结论：

STM32 SPI读写速度评估：

1. 软件IO模拟SPI，system clock 100M的情况下，1个读/写周期（3byte），大约90-120uS；
2. 软件IO控制CS，system clock 100M的情况下，1个读/写周期（3byte），大约25-35uS；
3. 硬件模块SPI，SPI波特率4M的情况下，1个读/写周期（3byte），大约15-20uS；

测试过程：

1. 软件IO模拟实现SPI

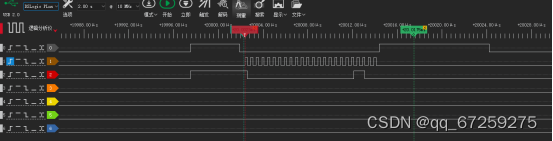

2. 软件控制CS，MCU的SPI模块控制CLK MOSI MISO

  CS的延时比较大，写3byte（24bit）的数据大约需要30微秒。

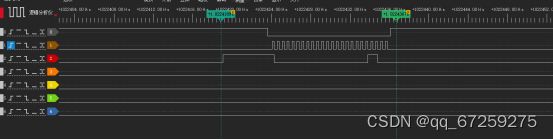

3. 使用MCU SPI模块实现CS CLK MOSI MISO操作

在SPI baudrate=2M ， 写3byte（24bit）的数据大约需要20微秒。上图测量结果可以看到，CS是低电平有效，不对SPI进行操作，该电平为低电平，对外设不友好。

将CS 采用Pull-up mode，CS 使用完毕处于高电平。
