OpenTSDB介绍——基于Hbase的分布式的，可伸缩的时间序列数据库，而Hbase本质是列存储

OpenTSDB介绍

1.1、OpenTSDB是什么？主要用途是什么？

官方文档这样描述：OpenTSDB is a distributed, scalable Time Series Database (TSDB) written on top of HBase；

翻译过来就是，基于Hbase的分布式的，可伸缩的时间序列数据库。

主要用途，就是做监控系统；譬如收集大规模集群（包括网络设备、操作系统、应用程序）的监控数据并进行存储，查询。

OpenTSDB是基于HBase存储时间序列数据的一个开源数据库，但只是一个HBase的应用而已。也即是在HBase之上加了一层外壳，用于更好的处理时序数据库，真实的数据存储还是在HBase。

         时序数据是基于时间的一系列的数据。在有时间的坐标中将这些数据点连成线，往过去看可以做成多纬度报表，揭示其趋势性、规律性、异常性；往未来看可以做大数据分析，机器学习，实现预测和预警。时序数据库就是存放时序数据的数据库，并且需要支持时序数据的快速写入、持久化、多纬度的聚合查询等基本功能

1、OpenTSDB介绍

1.1、OpenTSDB是什么？主要用途是什么？

官方文档这样描述：OpenTSDB is a distributed, scalable Time Series Database (TSDB) written on top of HBase；

翻译过来就是，基于Hbase的分布式的，可伸缩的时间序列数据库。

主要用途，就是做监控系统；譬如收集大规模集群（包括网络设备、操作系统、应用程序）的监控数据并进行存储，查询。

1.2、介绍continue

存储到OpenTSDB的数据，是以metric为单位的，metric就是1个监控项，譬如服务器的话，会有CPU使用率、内存使用率这些metric；

OpenTSDB使用HBase作为存储，由于有良好的设计，因此对metric的数据存储支持到秒级别；

OpenTSDB支持数据永久存储，即保存的数据不会主动删除；并且原始数据会一直保存（有些监控系统会将较久之前的数据聚合之后保存）

2、OpenTSDB存储相关的概念

介绍这些概念的时候，我们先看一个实际的场景。

譬如假设我们采集1个服务器（hostname=qatest）的CPU使用率，发现该服务器在21:00的时候，CPU使用率达到99%

下面结合例子看看OpenTSDB存储的一些核心概念

1）Metric：即平时我们所说的监控项。譬如上面的CPU使用率

2）Tags：就是一些标签，在OpenTSDB里面，Tags由tagk和tagv组成，即tagk=takv。标签是用来描述Metric的，譬如上面为了标记是服务器A的CpuUsage，tags可为hostname=qatest

3）Value：一个Value表示一个metric的实际数值，譬如上面的99%

4）Timestamp：即时间戳，用来描述Value是什么时候的；譬如上面的21:00

5）Data Point：即某个Metric在某个时间点的数值。

                        Data Point包括以下部分：Metric、Tags、Value、Timestamp

                       上面描述的服务器在21:00时候的cpu使用率，就是1个DataPoint

保存到OpenTSDB的，就是无数个DataPoint。

下面讲一下，OpenTSDB是如何保存DataPoint的。

3、OpenTSDB的设计

还是以例子来说明，譬如保存这样的1个DataPoint：

metric：proc.loadavg.1m

timestamp：1234567890

value：0.42

tags：host=web42，pool=static

3.1、简单的设计

那么，如果是一般的设计，会怎么做呢，可能就是：RowKey=metric|timestamp|value|host=web42|pool=static，Column=v，Value=0.42

这是最简单的设计，那接下来看看，OpenTSDB是怎么做的吧。

3.2、OpenTSDB的方案

OpenTSDB使用HBase存储，核心的存储，是有两张表，tsdb和tsdb-uid

3.2.1、表tsdb

tsdb是保存数据的，看看该表的设计

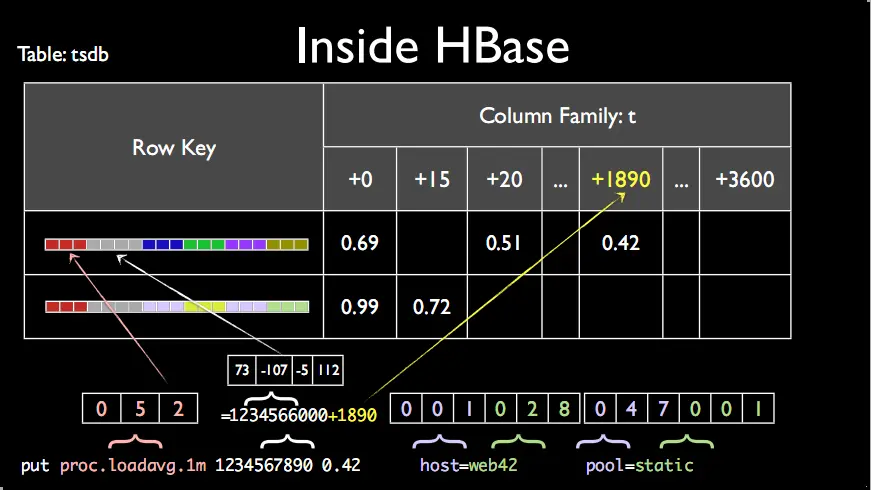

tsdb的表结构

1）RowKey的设计

RowKey其实和上面的metric|timestamp|value|host=web42|pool=static类似；

但是区别是，OpenTSDB为了节省存储空间，将每个部分都做了映射。

在OpenTSDB里面有这样的映射，metric-->3字节整数、tagk-->3字节整数、tagv-->3字节整数

上图的映射关系为，proc.loadavg.1m-->052、host-->001、web42-->028、pool-->047、static-->001

2）column的设计

为了方便后期更进一步的节省空间。OpenTSDB将一个小时的数据，保存在一行里面。

所以上面的timestamp1234567890，会先模一下小时，得出1234566000，然后得到的余数为1890，表示的是它是在这个小时里面的第1890秒；

然后将1890作为column name，而0.42即为column value

3.2.2、表tsdb-uid

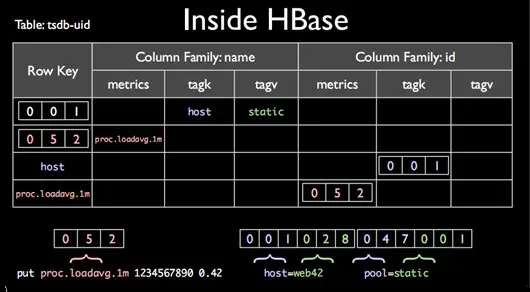

表tsdb-uid

这里其实保存的就是一些metric，tagk，tagv的一些映射关系。

4、OpenTSDB的总体架构

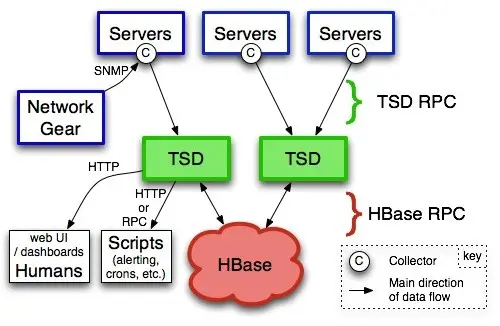

openTSDB架构

Servers：就是服务器了，上面的C就是指Collector，可以理解为OpenTSDB的agent，通过Collector收集数据，推送数据；

TSD：TSD是对外通信的无状态的服务器，Collector可以通过TSD简单的RPC协议推送监控数据；另外TSD还提供了一个web UI页面供数据查询；另外也可以通过脚本查询监控数据，对监控数据做报警

HBase：TSD收到监控数据后，是通过AsyncHbase这个库来将数据写入到HBase；AsyncHbase是完全异步、非阻塞、线程安全的Hbase客户端，使用更少的线程、锁以及内存，可以提供更高的吞吐量，特别对于大量的写操作。

Opentsdb使用

Opentsdb 命令行

查询：

    scan 1427817599 1456675199000 avg easypec.order.ordercostweek type=week

删除：

    scan --delete 1427817599 1456675199000 avg easypec.order.ordercostweek type=week

具体参考文档： http://opentsdb.net/docs/build/html/user_guide/cli/scan.html

导入

 scan --import

Opentsdb HTTP API

查询 （POST请求）

请求地址： http://10.248.27.43:4242/api/query

{

    "start": 1427817599,

    "queries": [{

        "aggregator": "avg",

        "metric": "easypec.order.ordercostweek",

        "tags": {

            "type": "week"

        }

    }],

    "msResolution": "true",

    "showTSUIDs": "true"

}

查询最新的记录（POST请求）：

    请求地址： http://10.248.27.5:4242/api/query/last

{

    "queries": [

        {"tags":{

            "host":"localhost"

          },

            "metric": "easypec.order.ordercosttotal"

        }

    ],

    "resolveNames":true,

    "backScan":1000

}

1. 关于metric, tag name和tag value

    1) opentsdb的每个时间序列必须有一个metric和一个或多个(tag name, tag value)对，每个时间序列每小时的数据保存为一行。

    2) Opentsdb的metric, tag name和tag value各自的UID数量上限为2^24个，该值可以通过改变源代码重新编译后进行修改，最多可以扩展到8字节，即2^64个。不建议修改。

    3) tag name和tag value的UID分配是完全独立的，例如，如果tag value的取值为整数2，那么这个值完全可以被多个tag name所使用，例如cpu=2, interface=2, hdd=2等。

    4) 在设计系统时应该确保metric, tag name和tag value的可能取值在较小的范围内，因为它们的数量影响到查询速度。

    5) 注意事项：

           a. 减少它们的数量。

           b. 为每个metric使用同类的tag name

           c. 考虑系统常用的查询方式，选择合适的时间序列metric和tag

           d. 每个metric的tag数量维持在5个以内，最多不超过8个。

    6) 存储时间序列数据的时候，每个数据点要包含以下内容：metric，至少一对tag，时间戳（自1970年起的秒或毫秒），一个数值（整数或浮点数）。

    7) 时间戳：一定是整数，且不超过13位。如果是13位表示毫秒，10位则表示秒。在一个序列中应该采用同样单位的时间戳（都是秒或者都是毫秒），混合不同单位的时间戳会引起查询缓慢，如无必要，应该用秒为单位，降低存储空间的消耗。

    8) metric和tag的命名规则：大小写敏感，不允许空格，只允许以下字符：字母，数字，减号，下划线，点号，斜杠(/)，长度不限，但是尽量短一些。

2. 数据点：

      1) 只能由数字和小数点组成，如果没有小数点，则认为是整数，否则认为是浮点数。整数使用可变长度编码方式，最少1字节，最多8字节。浮点数为4字节单精度浮点数。由于浮点数是单精度类型，因此不支持需要精确值得浮点数，例如15.2会被保存为15.199999809265137

      2) 写入数据时不必按照时间顺序写入，时间戳在后的数据可以先写入，再写入时间戳在前的数据。

      3) 数据重复写入的问题：

            a. 在同一小时内多次写入相同的数据不会有问题。

            b. 如果设置和compaction操作，那么如果前后两次写入的数据类型不同，则在查询时一定会抛出异常。如果两次写入的数据类型相同，那么在该行还没有进行compaction操作之前，前面的数据将被覆盖掉。

       4) 数据写入方式：

              数据有三种写入方式：telnet, http post，用数据文件批量导入。

3. HBase的组建方式：

        1) 测试或容量较低时可以采用单机模式，这时HBase使用本地文件系统作为存储。

        2) 大数据量的生产环境应该采用正式的多机集群模式：Namenode双机备份，3台Zookeeper，HDFS节点采用JBOD存储，HBase的Region节点和HDFS数据节点共用。

            各个节点之间采用千兆或万兆网络连接，集群位于一个数据中心。

4. 性能考虑：

       1) 每个TSD进程的处理能力大约为每秒几千次写，可以使用多个TSD进程实现更高写入能力，前端采用DNS轮询或Varnish缓存实现负载均衡。当集群专用于opentsdb时，TSD进程可以和HBase的Region server位于同一台机器。

       2) 可以将TSD进程配置为持久连接，这就可以阻止每次写入数据都经历建立和关闭连接的过程。

       3) 关闭元数据和实时发布功能，因为它们极大地影响到系统性能。
