基于51单片机的物联网智能鱼缸控制系统设计 蓝牙WIFI无线控制 定时增氧 多功能鱼缸 宠物喂食系统 成品套件 DIY设计 实物+源程序+原理图+仿真+其它资料（850-11/12/13）

        随着人们物质生活的改善和欣赏能力的提高，观赏鱼缸之类的工艺产品逐渐进入了家庭和宾馆、商场等公共场所。但是，目前市场上的观赏鱼缸的水温检测、液位控制、水循环、喂食等操作都需要人为的手工进行，这就给人们带来了很大的麻烦和不便。

        本文通过对目前大多数水族箱控制设备应用现状的分析和研究，提出了一种多功能的观赏鱼缸智能控制系统的设计方案。该控制系统基于89系列单片机的家庭水族箱控制系统。整套系统以STC89C52单片机为核心芯片，结合传感器技术、继电器原理、C语言编程等技术，集多种控制功能于一体，包括温度控制、喂食、增氧、自动、手动、无线传输、液晶显示、按键设置等，并可根据需要增加控制参数，通过选择不同元器件控制成本。本文从功能设计、元器件选择、硬件电路设计和软件设计等几个方面对该控制系统进行阐述。

      通过较长时间的运行测试，表明该控制系统运行稳定可靠、操作简单方便、具有多种节电工作模式。同时该系统设计灵活、结构简单、成本低廉，易于规模化生产，可广泛用于家庭和宾馆等安装观赏鱼缸的场所。

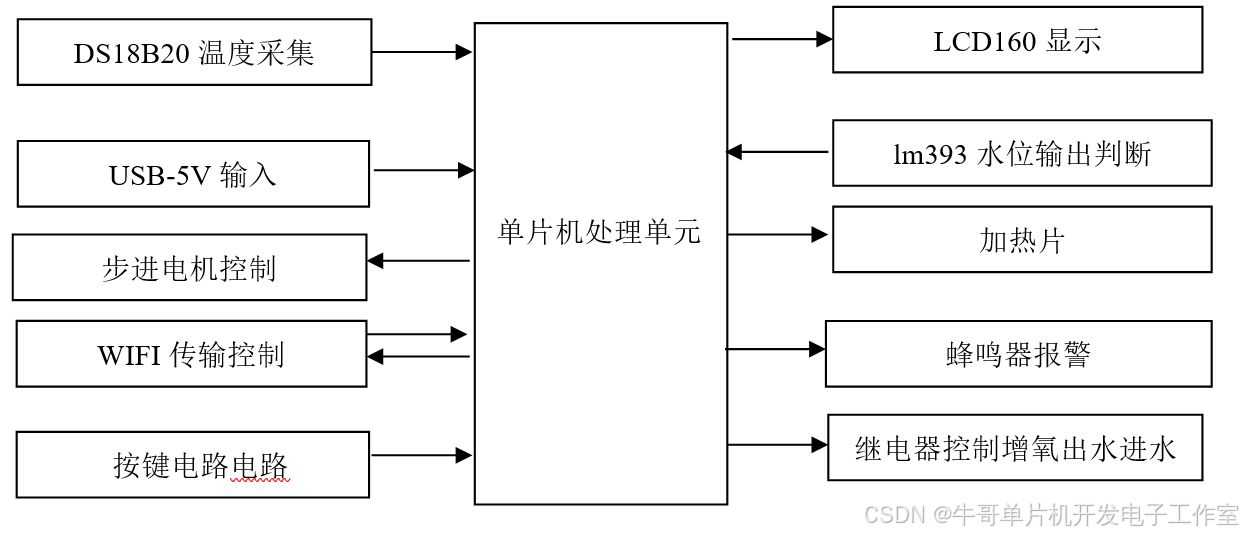

硬件组成部分：

 整个实物设计过程：

版本十一  定时增氧+定时喂食

水位检测换水+温度采集+加热+蜂鸣器提醒（51系列单片机）

850

版本十二  蓝牙传输控制+定时增氧+定时喂食

水位检测换水+温度采集+加热+蜂鸣器提醒（51系列单片机）

850

版本十三  WIFI传输控制+定时增氧+定时喂食

水位检测换水+温度采集+加热+蜂鸣器提醒（51系列单片机）

850

定时喂食+定时换水+缺水加水+温度采集+加热+蜂鸣器

1.   LCD1602液晶显示是否缺水、时间、温度等信息

2.   水位传感器检测鱼缸水位是否有水

      水位传感器检测缺水，液晶显示NO  Water ！

      蜂鸣器报警，进水继电器闭合开始加水

3.   DS18B20温度传感器检测当前温度

4.   第一个按键：设置   第二个：加

      第三个：减    第四个：退出

5.   按下第一个按键设置时间

6.   再次按下第一个然后进入换水时间设置页面

       Set Water Time

7.   长按第一个按键听到滴一声就可以进行修改时间

8.   换水时间到后出水继电器闭合5S水泵模拟出水

      然后进水继电器闭合5S表示换水完成

      按第一个按键退出设置换水时间

9.   在次按下 一个按键进入喂食时间

       Set Feed Time

10. 喂食时间到后步电机旋转然后进行投放实物

      10S后电机反转回来表示喂食结束

      喂食时第一行闪烁显示F 表示正在喂食

11.  在次按下 一个按键进入温度保温

        Set The Temp    min：温度下限  max：温度上限

12.  温度低于设置min 蜂鸣器进行报警提醒

        加热片开始加热达到max停止

                加定时增氧功能 ：

13. 按键设置增氧开启关闭时间

       Set Oxygen Time

       K:XX:XX（开启增氧时间）  G：XX:XX（关闭增氧时间）

14.  时间到后开启增氧泵进行增氧

             加WIFI/蓝牙手机端功能

21. 液晶显示AUTO：自动模式  MANUAL:手机端手动模式

22. 连接手机APP后手机端显示当前信息参数

23. 手机端也可以无线像按键一样进行设置修改参数

24.  点击“时间校准”可以直接一键校准板子上的时间

25.  点击 “模式切换”MANUAL可以直接手机端进行无线控制

        液晶显示：MANUAL

26.   当进行增氧换水喂食加热灯光补偿等功能时

        手机端的小图标会被点亮

        表示正在进行换水增氧喂食换水加热等操作
