Leaflet地图特效进阶：SVG径向渐变打造动态圆形光晕效果（趣味版）

原创于 2025-10-24 17:00:59 发布 · 615 阅读

9 ·

CC 4.0 BY-SA版权

文章标签：

#1024程序员节 #arcgis #javascript #前端

引言：当魔法师遇上程序员

"我的地图需要发光！"——某位深夜加班的程序员对着电脑怒吼
"这很简单，"隔壁工位的前端大神推了推眼镜，"让我们用SVG魔法阵来施法。"

在现代Web地图开发中，单纯的颜色填充已无法满足用户对数据可视化的审美需求。本文通过Leaflet框架与SVG技术的深度结合，演示如何实现具有科技感的圆形边缘内发光特效。该效果可广泛应用于交通热点监控、地理事件预警等场景，为地图交互增添动态视觉层次。

技术实现原理：魔法阵的构建指南

核心技术栈解析

Leaflet框架：轻量级开源JS地图库，提供高效的矢量图形渲染能力
SVG矢量图形：利用可缩放矢量图形的渐变特性实现光效
CSS3过渡动画：增强交互过程的平滑度

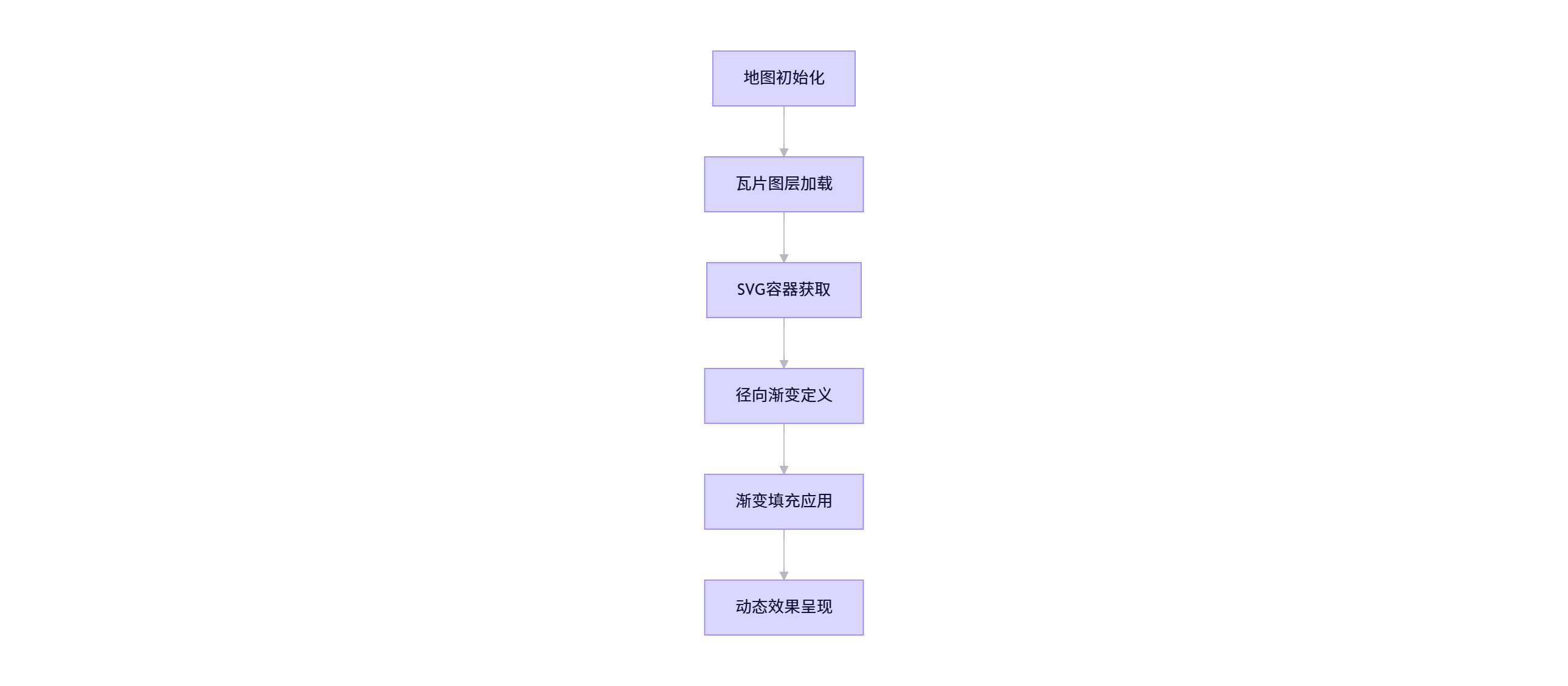

实现流程图解

代码深度解析：从魔法咒语到代码实现

地图基础配置：召唤基础地图

const map = L.map('map').setView([39.915, 116.404], 12);
L.tileLayer('https://{s}.tile.openstreetmap.org/{z}/{x}/{y}.png').addTo(map);

小贴士：这段代码就像在魔法学院里召唤基础地图，OpenStreetMap是我们的"魔法书"，北京市区坐标则是施法的起点。

SVG特效实现：魔法阵的绘制

1. 创建发光圆形：绘制魔法阵边界

const circle = L.circle([39.915, 116.404], {
  radius: 1000,
  weight: 3,
  fill: false,
  fillOpacity: 1
}).addTo(map);

想象这个圆形是魔法阵的外圈，半径1000米的范围正是施展法术的领域。

2. 动态生成SVG渐变：注入魔法能量

map.whenReady(() => {
  const svg = map.getPane('overlayPane').querySelector('svg');

  if (!svg.querySelector('#defs-innerglow1')) {
    const defs = document.createElementNS('http://www.w3.org/2000/svg', 'defs');
    defs.id = 'defs-innerglow1';

    const radial = document.createElementNS('http://www.w3.org/2000/svg', 'radialGradient');
    radial.setAttribute('id', 'edgeGlow');
    radial.setAttribute('cx', '50%');
    radial.setAttribute('cy', '50%');
    radial.setAttribute('r', '50%');
    radial.setAttribute('fx', '50%');
    radial.setAttribute('fy', '50%');

    // 内部透明
    const stop1 = document.createElementNS('http://www.w3.org/2000/svg', 'stop');
    stop1.setAttribute('offset', '90%');
    stop1.setAttribute('stop-color', '#00ffaa');
    stop1.setAttribute('stop-opacity', '0');

    // 边缘亮
    const stop2 = document.createElementNS('http://www.w3.org/2000/svg', 'stop');
    stop2.setAttribute('offset', '100%');
    stop2.setAttribute('stop-color', '#00ffaa');
    stop2.setAttribute('stop-opacity', '1');

    radial.appendChild(stop1);
    radial.appendChild(stop2);
    defs.appendChild(radial);
    svg.insertBefore(defs, svg.firstChild);
  }

  // 应用渐变填充
  if (circle._path) {
    circle._path.setAttribute('fill', 'url(#edgeGlow)');
  }
});

关键技术点：

SVG命名空间操作：使用document.createElementNS确保DOM元素的正确创建

就像给魔法阵刻上符文，必须使用正确的命名空间

径向渐变配置：

cx/cy/r: 定义渐变中心位置和半径

fx/fy: 指定焦点位置，控制光晕扩散方向

动态插入机制：通过map.whenReady()确保SVG容器已加载

类似于等待魔法阵完全激活后再注入能量

应用场景拓展：魔法阵的现实应用

智慧城市监控系统

在交通流量监测中，使用该特效可：

实时显示拥堵区域（边缘亮度反映车流密度）
路径规划建议（光晕强度指示最佳路线）

环境监测可视化

空气质量热点区域标注
辐射监测站点影响范围展示

商业数据分析

门店辐射范围热力图
用户活跃区域动态追踪

性能优化建议：让魔法更稳定

DOM操作缓存：将svg元素引用存储为变量，避免重复查询

就像给魔法阵设置记忆锚点

渐变复用机制：为多个图形共享同一defs定义

批量复制魔法阵节省施法时间

硬件加速：添加will-change: transform提升动画性能

给魔法阵装上加速符咒

响应式设计：监听窗口变化事件，动态调整渐变参数

适应不同屏幕的魔法阵形态

进阶开发方向：魔法的无限可能

交互式光效：结合鼠标事件实现动态强度调节

像魔法师感知使用者的情绪变化

多图层叠加：创建复合渐变实现更复杂的光晕效果

叠加多个魔法阵产生共振效应

粒子动画：在SVG中添加元素制作动态扩散效果

让魔法阵的能量流动起来

WebGL融合：探索Leaflet.gl标记实现更高级的光影效果

升级为3D立体魔法阵

魔法释放

<!doctype html>
<html>

<head>
    <meta charset="utf-8" />
    <title>Leaflet 圆形边缘内发光</title>
    <meta name="viewport" content="width=device-width,initial-scale=1" />
    <link rel="stylesheet" href="https://unpkg.com/leaflet@1.9.4/dist/leaflet.css" />
    <style>
        #map {
            height: 100vh;
        }
    </style>
</head>

<body>
    <div id="map"></div>

    <script src="https://unpkg.com/leaflet@1.9.4/dist/leaflet.js"></script>
    <script>
        const map = L.map('map').setView([39.915, 116.404], 12);
        L.tileLayer('https://{s}.tile.openstreetmap.org/{z}/{x}/{y}.png').addTo(map);

        // 创建一个圆
        const circle = L.circle([39.915, 116.404], {
            radius: 1000,
            weight: 3,
            fill: false,
            fillOpacity: 1
        }).addTo(map);

        map.whenReady(() => {
            const svg = map.getPane('overlayPane').querySelector('svg');

            // 添加径向渐变（边缘亮 → 内部透明）
            if (!svg.querySelector('#defs-innerglow1')) {
                const defs = document.createElementNS('http://www.w3.org/2000/svg', 'defs');
                defs.id = 'defs-innerglow1';

                const radial = document.createElementNS('http://www.w3.org/2000/svg', 'radialGradient');
                radial.setAttribute('id', 'edgeGlow');
                radial.setAttribute('cx', '50%');
                radial.setAttribute('cy', '50%');
                radial.setAttribute('r', '50%');
                radial.setAttribute('fx', '50%');
                radial.setAttribute('fy', '50%');

                // 内部透明
                const stop1 = document.createElementNS('http://www.w3.org/2000/svg', 'stop');
                stop1.setAttribute('offset', '90%');
                stop1.setAttribute('stop-color', '#00ffaa');
                stop1.setAttribute('stop-opacity', '0');

                // 边缘亮
                const stop2 = document.createElementNS('http://www.w3.org/2000/svg', 'stop');
                stop2.setAttribute('offset', '100%');
                stop2.setAttribute('stop-color', '#00ffaa');
                stop2.setAttribute('stop-opacity', '1');

                radial.appendChild(stop1);
                radial.appendChild(stop2);
                defs.appendChild(radial);
                svg.insertBefore(defs, svg.firstChild);
            }

            // 应用渐变填充
            if (circle._path) {
                circle._path.setAttribute('fill', 'url(#edgeGlow)');
            }
        });
    </script>
</body>

</html>

魔法永不眠

"原来代码也可以这么美！"——那位深夜加班的程序员看着发光的地图感叹道

通过本次实践，我们验证了SVG技术在Leaflet框架中的强大表现力。这种边缘内发光效果不仅提升了地图的视觉表现，更为数据叙事提供了新的表达维度。建议开发者深入研究SVG滤镜效果（如）与CSS变量结合的可能性，持续探索Web地图的创新边界。

扩展学习资源：

Leaflet官方文档：https://leafletjs.com/
SVG规范手册：https://www.w3.org/TR/SVG/
Web地图开发最佳实践：《Leaflet权威指南》
