Service Mesh

Service Mesh 的中文译为 “服务网格” ，是一个用于处理服务和服务之间通信的基础设施层，它负责为构建复杂的云原生应用传递可靠的网络请求，并为服务通信实现了微服务所需的基本组件功能，例如服务发现、负载均衡、监控、流量管理、访问控制等。在实践中，服务网格通常实现为一组和应用程序部署在一起的轻量级的网络代理，但对应用程序来说是透明的。
所以说服务网格是一个概念而不是一个产品，代表产品有Istio、Envoy、Linkerd等
Isito是Service Mesh的产品化落地，是目前最受欢迎的服务网格，功能丰富、成熟度高。 Linkerd是世界上第一个服务网格类的产品。

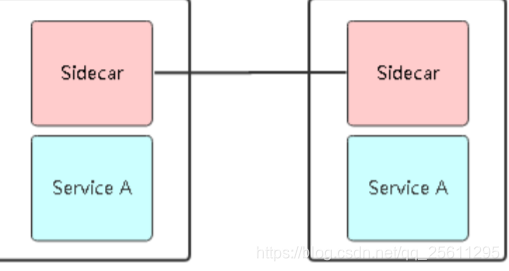

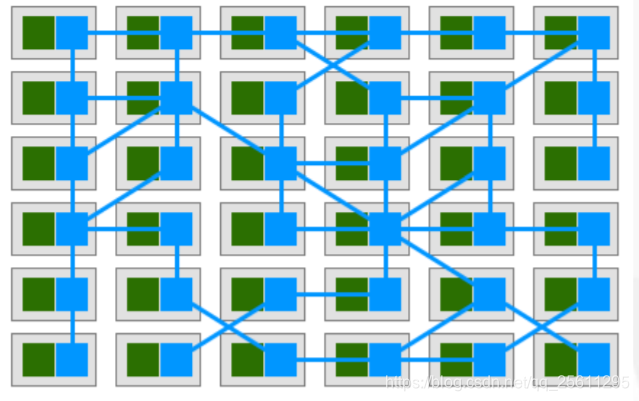

Service Mesh 部署网络结构图在这里插入图片描述

如果使用服务网格，那么将遵循以下的通讯逻辑：

微服务之间调用不会直接通讯，而是通过代理程序。
服务网格内置服务发现、熔断、超时等相关网络控制高级功能。
服务网格与编程语言无关。
服务之间的通信局部故障可以由服务网格处理。

服务网格的特点

治理能力独立（Sidecar）
应用程序无感知
服务通信的基础设施层
解耦应用程序的重试/超时、监控、追踪和服务发现

从上图可以得知，所有应用的流量都是需要通过Sidecar，然后经过Sidecar进行转发流量。

istio 概述

istio的功能可以总结为以下几点
• 连接（Connect）：流量管理、负载均衡、灰度发布
• 安全（Secure）：认证、鉴权
• 控制（Control）：限流、ACL
• 观察（Observe）：监控、调用链
官网：https://istio.io/

Isito 架构与组件

数据平面：由一组代理组成，这些代理微服务所有网络通信，并接收和实施来自Mixer的策略。 • Proxy：负责高效转发与策略实现（envoy）.
控制平面：管理和配置代理来路由流量。此外，通过mixer实施策略与收集来自边车代理的数据。

Mixer：适配组件，数据平面与控制平面通过它交互，为Proxy提供策略和数据上报。
Pilot：策略配置组件，为Proxy提供提供服务发现、流量管理以及弹性功能，比如：A/B测试、金丝雀发布、超时、重试、熔断等。
Citadel：Citadel是Istio的核心安全组件，负责服务的密钥和数字证书管理，用于提供自动生成、分发、轮换及撤销密钥和数据证书的功能。
Galley：Galley负责向Istio的其它组件提供支撑功能，它用于校验进入网络配置信息的格式内容正确性，并将这些配置信息提供给Pilot。

Istio 基本概念

Istio 有 4 个配置资源，落地所有流量管理需求：

VirtualService：实现服务请求路由规则的功能。（VirtualService类似于nginx的虚拟主机server）
DestinationRule：实现目标服务的负载均衡、服务发现、故障处理和故障注入的功能。
Gateway：让服务网格内的服务，可以被全世界看到。
ServiceEntry ：让服务网格内的服务，可以看到外面的世界。

在 Kubernetes 部署 Istio

目前最新版本为1.9.1

wget https://github.com/istio/istio/releases/download/1.9.1/istio-1.9.1-linux-amd64.tar.gz

我去，安装的时候发现1.9.1的版本最低支持k8s的版本都是1.17，只能重新下载低版本，我们选择1.4.2版本

wget https://github.com/istio/istio/releases/download/1.4.2/istio-1.4.2-linux.tar.gz

解压安装

tar zxvf istio-1.4.2-linux.tar.gz
cd istio-1.4.2 mv bin/istioctl /usr/bin
#部署istiod的命令
istioctl manifest apply --set profile=demo

查看istio相关的资源

[root@master ~]# kubectl get pod -n istio-system
NAME                                      READY   STATUS    RESTARTS   AGE
grafana-6b65874977-zjg5j                  1/1     Running   3          18h
istio-citadel-86dcf4c6b-bx5rr             1/1     Running   3          18h
istio-egressgateway-68f754ccdd-4qlz6      1/1     Running   2          6h25m
istio-galley-5fc6d6c45b-56kl7             1/1     Running   3          18h
istio-ingressgateway-6d759478d8-r9f24     1/1     Running   2          6h25m
istio-pilot-5c4995d687-qpvnc              1/1     Running   2          6h25m
istio-policy-57b99968f-6hg7t              1/1     Running   30         6h15m
istio-sidecar-injector-746f7c7bbb-xnn87   1/1     Running   3          18h
istio-telemetry-854d8556d5-scdjf          1/1     Running   31         6h15m
istio-tracing-c66d67cd9-m2mth             1/1     Running   5          17h
kiali-8559969566-flrg2                    1/1     Running   3          17h
prometheus-66c5887c86-x8ghf               1/1     Running   3          18h

pod解释：
grafana：
提供istio的一些监控指标
istio-citadel：

用于安全相关功能，为服务和用户提供认证和鉴权、管理凭据和 RBAC，挂掉则会导致认证，安全相关功能失效
–set security.enabled=false 如果要禁能则通过设置security，它对应的镜像就是citadel
如果前期不使用安全相关的功能可以禁能，不会影响整体使用
如果部署了 istio-citadel，则 Envoy 每 15 分钟会进行一次重新启动来刷新证书

istio-egressgateway：

出口网关，可选的，根据自身业务形态决定

istio-ingressgateway：

入口网关，必须的
对外流量入口，所有从外部访问集群内部的服务都需要经过入口网关ingressgateway。需要多实例、防止单点；同时要保证多实例进行负载均衡；
如果异常则导致整个流量入口异常
承担相对较大的并发和高峰流量

istio-galley:

istio API配置的校验、各种配置之间统筹，为 Istio 提供配置管理服务，包含有Kubernetes CRD资源的listener，通过用Kubernetes的Webhook机制对Pilot 和 Mixer 的配置进行验证
这个服务挂掉会导致配置校验异常，是一个必须的组件, 比如创建gateway、virtualService等资源，就会需要校验,如果不想校验，可以通过设置helm 的选项参数–set global.configValidation=false来关闭校验

istio-pilot：

控制sidecar中envoy的启动与参数配置
如果异常则envoy无法正常启动，应用服务的流量无法进行拦截和代理,所有配置、流量规则、策略无法生效
必要组件

istio-policy:

Mixer相关组件，用于与envoy交互，check需要上报的数据，确定缓存内容，挂掉会影响check相关功能，除非设置为不进行check
不能直接关闭或者说禁能这个策略组件，因为默认请求都是要去policy pods进行check检测的，如果失败则会导致请求失败，通过安装参数–set mixer.enabled=false禁用

istio-sidecar-injector：

sidecar自动注入功能组件
对应的设置是选项是sidecarInjectorWebhook.enabled，sidecarInjectorWebhook.image对应就是sidecar_injector
这个只是对自动注入Sidecar有影响，如果是通过手动注入kubectl kube-inject命令参数执行的没有影响，不管使能这个前还是后，都对手动注入Sidecar没有影响
如果异常则会导致sidecar无法自动注入；如果注入策略设置为必须注入（policy为Fail），则会导致新创建的应用服务（Pod）无法启动，因为无法注入 Sidecar

istio-telemetry：

9093端口是Mixer组件本身的prometheus暴露的端口，这个是istio-policy 组件提供的
42422是所有 Mixer 生成的网格指标，这个是istio-telemetry 组件提供的
Mixer相关组件的Service，用于采集envoy上报的遥测数据
高并发下会有性能影响，会间接导致整体性能下降，业界针对这个有较多探讨；可以禁能
为提高性能，需要设置为多实例，防止单点；均衡流量
暴露9091、9093、15004、42422端口
通过安装参数–set mixer.enabled=false禁能
如果异常，则通过Mixer进行上报的一些监控采集数据无法采集到，并不影响整体流程

istio-tracing：
主要用于链路追踪

kiali：

Kiali 为网格管理和可观察性提供了良好的用户体验的可视化工具;
Kiali 为我们提供了查看相关服务与配置提供了统一化的可视化界面，并且能在其中展示他们的关联；同时他还提供了界面让我们可以很方便的验证 istio 配置与错误提示;

prometheus：

暴露9090端口
prometheus组件的Service
如果采用外部的prometheus则不用
其他组件如jaeger、grafana则同样采用外部系统，因此可以不用和istio一起安装

如果出现类似pod没正常起来

istio-egressgateway-68f754ccdd-4qlz6      0/1     Running   2          61m
istio-ingressgateway-6d759478d8-r9f24     0/1     Running   2          61m

我们可以查看其日志，可以发现错误
lookup istio-galley.istio-system on 10.10.10.2:53: read udp 172.17.134.19:56…
其实这是我们istio pod 访问不到svc错误，请检查K8S 上dns服务是否正常，我们去测试一下

kubectl exec -ti centoschao -- nslookup kube-dns.kube-system

结果还真有问题，不能正确的解析到地址，我的解决方案是再kubelet中强行加了一行配置指定dns的svc地址。

--cluster-dns=10.0.0.2 \

重启kubelet问题解决。到此istio安装完毕。
