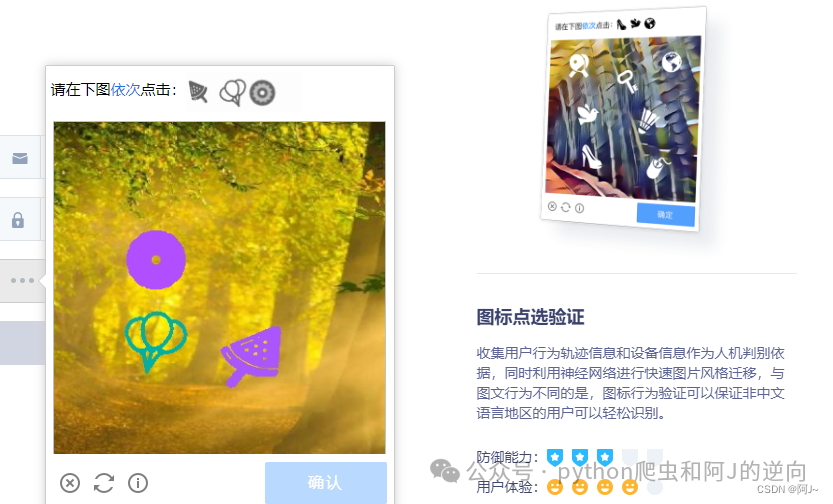

由于上次写的图标识别文章不够详细，这次换了一种图标，详细的记录下整个训练过程吧~

在这里插入图片描述
首先是目标检测，用的是yolov5，下载地址：

https://github.com/ultralytics/yolov5

还需下载预训练权重文件，下载地址：

链接：https://pan.baidu.com/s/18SQdhqLsQ5ivPH9M7vhCFg?pwd=8f4e 提取码：8f4e

接着使用代码下载100张图片

# -*-coding:utf-8 -*-

"""
# File       : captcha.py
# Time       ：2023/04/23 18:28
# Author     ：ndy
# version    ：python 3.6
# Description：
"""
import re
import time
import requests
import vthread

headers = {
    "Accept": "*/*",
    "Accept-Language": "zh-CN,zh;q=0.9",
    "Referer": "https://signin.hworld.com/",
    "User-Agent": "Mozilla/5.0 (iPhone; CPU iPhone OS 13_2_3 like Mac OS X) AppleWebKit/605.1.15 (KHTML, like Gecko) Version/13.0.3 Mobile/15E148 Safari/604.1"
}

@vthread.pool(5)
def run():
    url = "https://www.geetest.com/demo/gt/register-icon?t={}".format(int(time.time()*1000))
    res = requests.get(url, headers=headers).json()
    challenge = res['challenge']
    gt =  res['gt']


    requests.get('https://api.geetest.com/gettype.php?gt={}&callback=geetest_1713230167590'.format(gt), headers=headers)


    params = {
        "gt": gt,
        "challenge": challenge,
        "lang": "zh-cn",
        "pt": "0",
        "client_type": "web_mobile",
        "w": "",
        "callback": "geetest_1694485799312"
    }
    requests.get("https://api.geevisit.com/ajax.php", headers=headers, params=params)

    url = "https://apiv6.geetest.com/get.php"
    params = {
        "is_next": "true",
        "type": "click",
        "gt": gt,
        "challenge": challenge,
        "lang": "zh-cn",
        "https": "true",
        "protocol": "https://",
        "offline": "false",
        "product": "float",
        "api_server": "apiv6.geetest.com",
        "isPC": "true",
        "autoReset": "true",
        "width": "100%",
        "callback": "geetest_1713230318961"
    }
    res = requests.get(url, headers=headers, params=params).text
    image_path = 'https://static.geetest.com'+re.findall('"pic": "(.*?)"',res)[0]
    print(image_path)
    image = requests.get(image_path).content
    img_name = image_path.split('/')[-1]
    with open('./imgs/{}'.format(img_name),'wb') as f:
        f.write(image)



if __name__ == '__main__':
    for i in range(100):
        run()

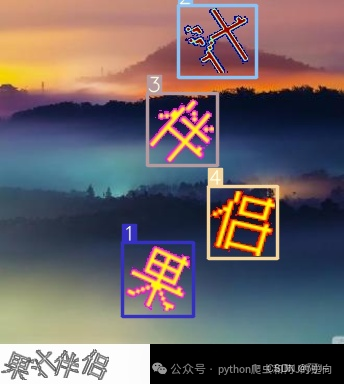

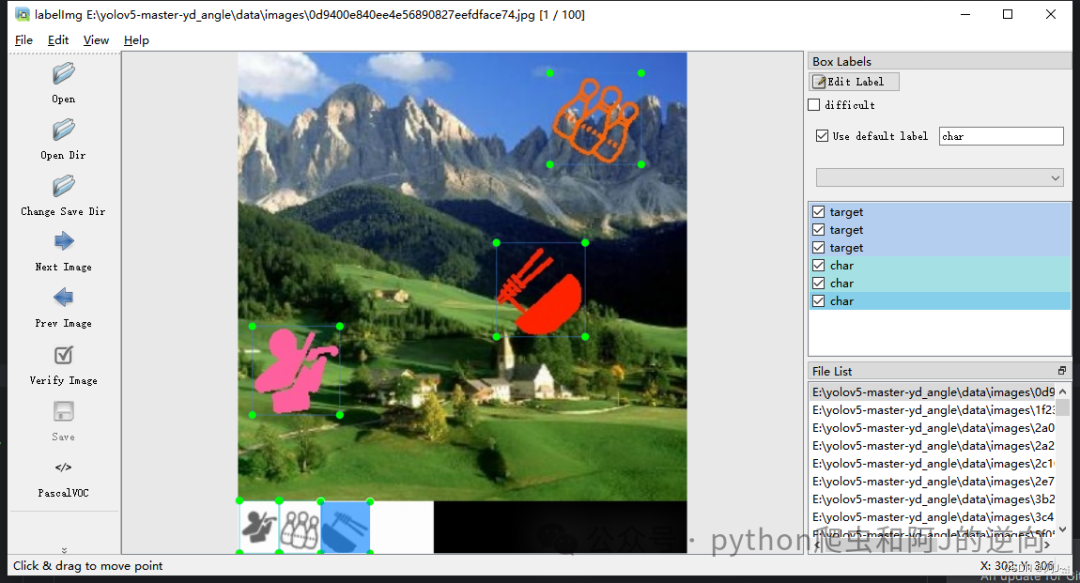

使用labelimg进行如下标注
在这里插入图片描述
在data下创建如下几个文件夹（注意： images内为数据集原始图片，Annotations内为标注的xml文件）
并将images内文件复制到JPEGIamges中（代码中并没有用到这部分，可以不创建JPEGImages文件夹）

根目录下创建make_txt.py 文件，代码如下：

import os
import random

trainval_percent = 0.1
train_percent = 0.9
xmlfilepath = 'data/Annotations'
txtsavepath = 'data/ImageSets'
total_xml = os.listdir(xmlfilepath)
num = len(total_xml)
list = range(num)
tv = int(num * trainval_percent)
tr = int(tv * train_percent)
trainval = random.sample(list, tv)
train = random.sample(trainval, tr)
ftrainval = open('data/ImageSets/trainval.txt', 'w')
ftest = open('data/ImageSets/test.txt', 'w')
ftrain = open('data/ImageSets/train.txt', 'w')
fval = open('data/ImageSets/val.txt', 'w')
for i in list:
    name = total_xml[i][:-4] + '\n'
    if i in trainval:
        ftrainval.write(name)
        if i in train:
            ftest.write(name)
        else:
            fval.write(name)
    else:
        ftrain.write(name)
ftrainval.close()
ftrain.close()
fval.close()
ftest.close()

根目录下继续创建 voc_label.py 文件，代码如下：

import xml.etree.ElementTree as ET
import pickle
import os
from os import listdir, getcwd
from os.path import join
sets = ['train', 'test','val']
classes = ['target','char']
def convert(size, box):
    dw = 1. / size[0]
    dh = 1. / size[1]
    x = (box[0] + box[1]) / 2.0
    y = (box[2] + box[3]) / 2.0
    w = box[1] - box[0]
    h = box[3] - box[2]
    x = x * dw
    w = w * dw
    y = y * dh
    h = h * dh
    return (x, y, w, h)
def convert_annotation(image_id):
    in_file = open('data/Annotations/%s.xml' % (image_id))
    out_file = open('data/labels/%s.txt' % (image_id), 'w')
    tree = ET.parse(in_file)
    root = tree.getroot()
    size = root.find('size')
    w = int(size.find('width').text)
    h = int(size.find('height').text)
    for obj in root.iter('object'):
        difficult = obj.find('difficult').text
        cls = obj.find('name').text
        if cls not in classes or int(difficult) == 1:
            continue
        cls_id = classes.index(cls)
        xmlbox = obj.find('bndbox')
        b = (float(xmlbox.find('xmin').text), float(xmlbox.find('xmax').text), float(xmlbox.find('ymin').text),
             float(xmlbox.find('ymax').text))
        bb = convert((w, h), b)
        out_file.write(str(cls_id) + " " + " ".join([str(a) for a in bb]) + '\n')
wd = getcwd()
print(wd)
for image_set in sets:
    if not os.path.exists('data/labels/'):
        os.makedirs('data/labels/')
    image_ids = open('data/ImageSets/%s.txt' % (image_set)).read().strip().split()
    list_file = open('data/%s.txt' % (image_set), 'w')
    for image_id in image_ids:
        list_file.write('data/images/%s.jpg\n' % (image_id))
        convert_annotation(image_id)
    list_file.close()

在这里要注意：这里的 class =[‘target’,‘char’] 代表数据集需要标注的类别，单引号的内容需要根据你的数据集确定，有几类就写几类。

修改之后，依次执行上面两个py文件，执行成功是这样的

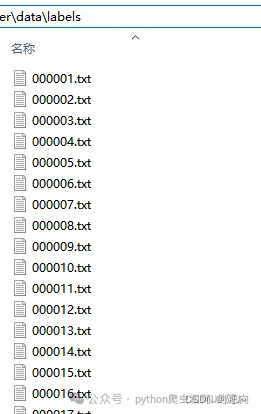

（1） labels下生成txt文件（显示数据集的具体标注数据）
在这里插入图片描述
（2） ImageSets下生成四个txt文件

（3） data下生成三个txt文件（带有图片的路径）

修改yaml文件
这里的yaml和以往的cfg文件是差不多的，但需要配置一份属于自己数据集的yaml文件。
复制data目录下的coco.yaml，我这里命名为my.yaml

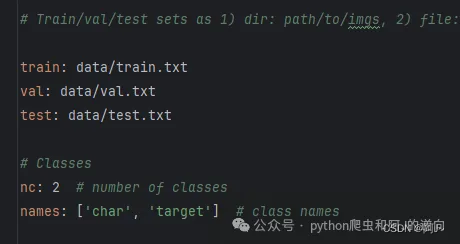

主要修改三个地方：
在这里插入图片描述
a. 修改train,val,test的路径为自己刚刚生成的路径
b. nc 里的数字代表数据集的类别数
c. names 里为自己数据集标的所有类名称

修改models模型文件
models下有四个模型，smlx需要训练的时间依次增加，按照需求选择一个文件进行修改即可

这里修改了yolov5s.yaml（需要下载权重文件yolo5s.pt），只需要将nc的类别修改为自己需要的即可

在这里插入图片描述
训练train.py

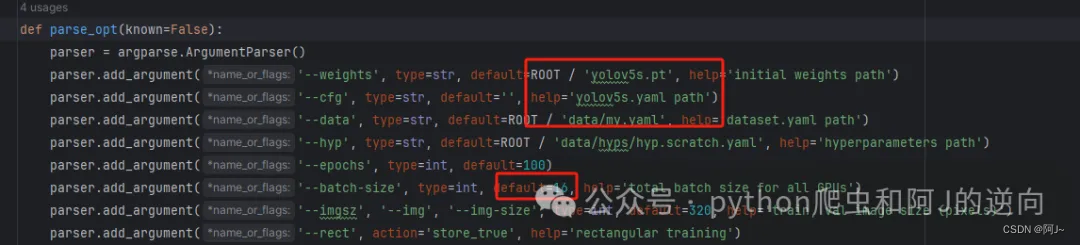

这里需要对train.py文件内的参数进行修改，按照我们的需求需改即可

在这里插入图片描述
weights，cfg，data按照自己所需文件的路径修改即可
epochs迭代次数自己决定，我这里仅用100次进行测试
batch-size过高可能会影响电脑运行速度，还是要根据自己电脑硬件条件决定增加还是减少

最终训练完成后，导出onnx文件

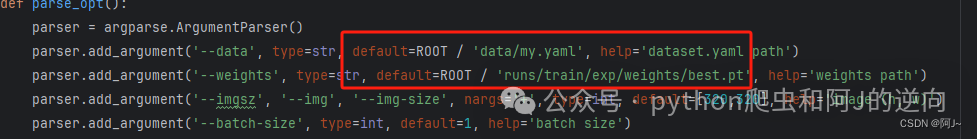

修改export.py以下对应参数并运行
在这里插入图片描述

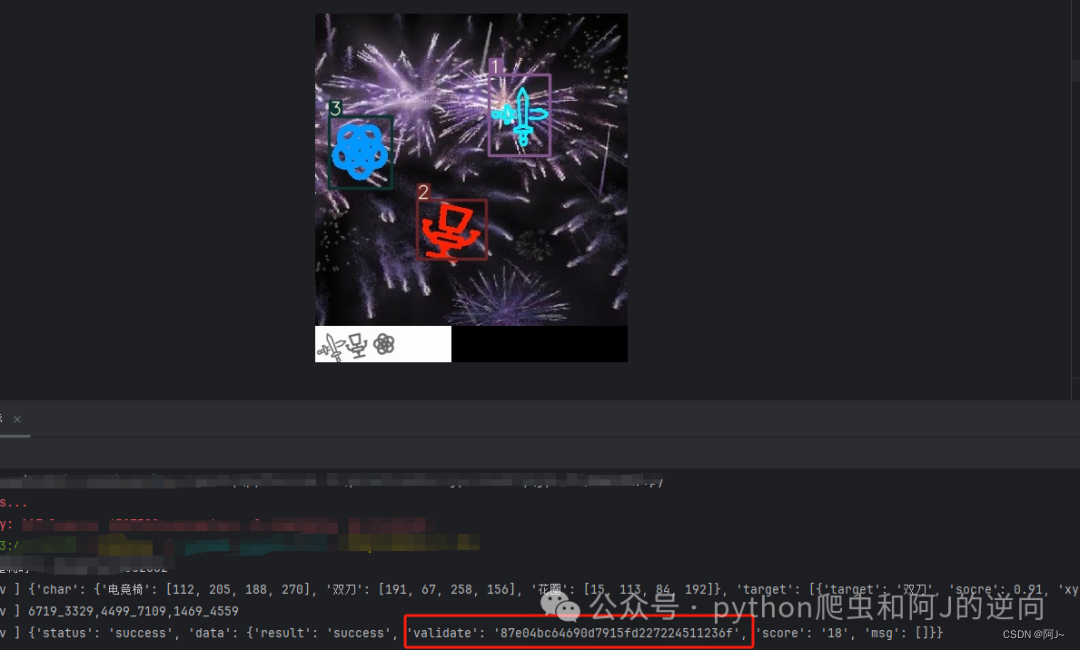

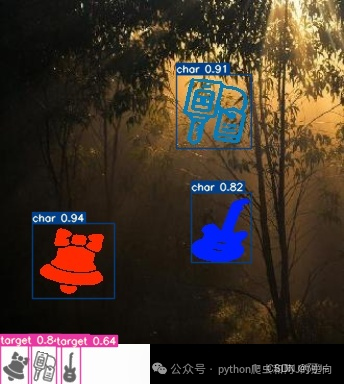

然后调用目标检测文件，看看效果还是不错的

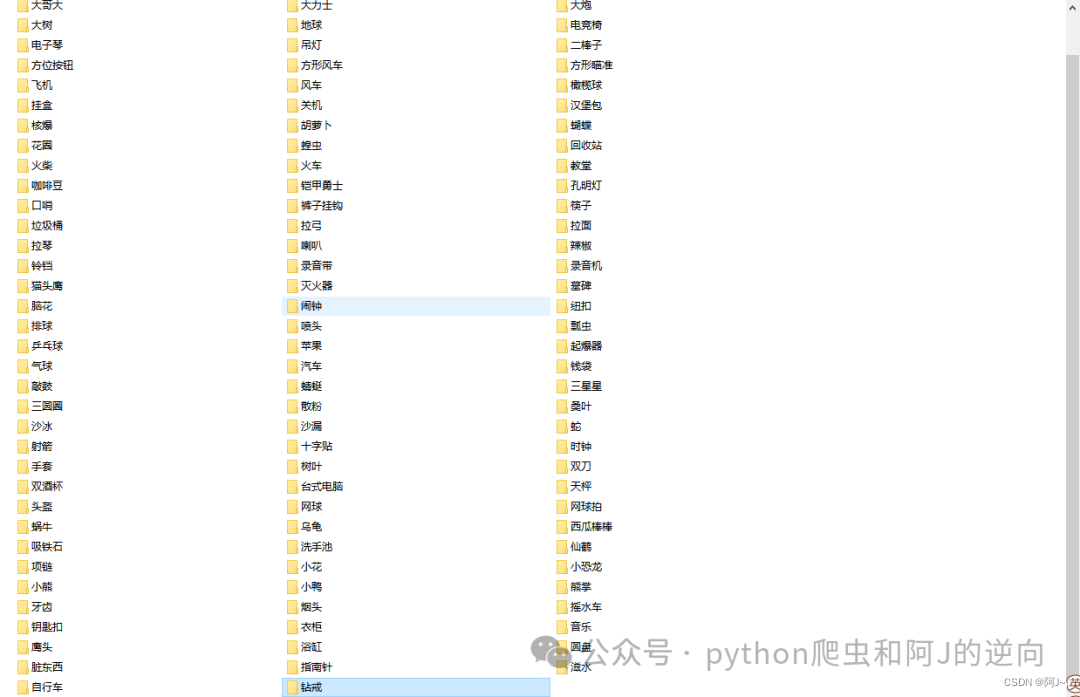

最后同样的方法，对图片下载切割后分类，起名字真麻烦，最终类型数是110种。

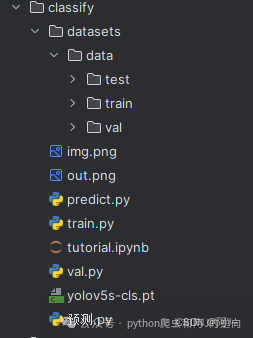

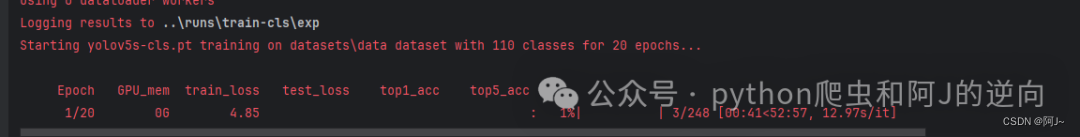

接着就是要进行分类训练，先使用以下脚本划分训练集、测试集、验证集图片

# -*-coding:utf-8 -*-

"""
# File       : 图片划分.py
# Time       : 2024/4/2 15:01
# Author     : ndy
# version    : 2024
# Description:
"""
import os
from shutil import copy
import random


def mkfile(file):
    if not os.path.exists(file):
        os.makedirs(file)


# 获取data文件夹下所有文件夹名（即需要分类的类名）
file_path = r'分类的图片路径'
save_path = '../classify/datasets/data/'
flower_class = [cla for cla in os.listdir(file_path)]
# 划分比例，训练集 : 测试集 :验证= 7:1:2
split_train = 0.7
split_test = 0.1
split_val = 0.2


# 遍历所有类别的全部图像并按比例分成训练集和验证集
for cla in flower_class:
    cla_path = file_path + '/' + cla + '/'  # 某一类别的子目录
    images = os.listdir(cla_path)  # iamges 列表存储了该目录下所有图像的名称
    num = len(images)
    eval_train = random.sample(images, k=int(num * split_train))  # 从images列表中随机抽取 k 个图像名称
    eval_val = random.sample(images, k=int(num * split_val))

    for index, image in enumerate(images):

        if image in eval_train:
            image_path = cla_path + image
            new_path = save_path + '/train/' + cla
            mkfile(new_path)
            copy(image_path, new_path)  # 将选中的图像复制到新路径

        elif image in eval_val:
            image_path = cla_path + image
            new_path = save_path + '/val/' + cla
            mkfile(new_path)
            copy(image_path, new_path)  # 将选中的图像复制到新路径

        else:
            image_path = cla_path + image
            new_path = save_path + '/test/' + cla
            mkfile(new_path)
            copy(image_path, new_path)
        print("\r[{}] processing [{}/{}]".format(cla, index + 1, num), end="")  # processing bar
    print()

print("processing done!")

'''

图片尺寸 50*50

'''
