光伏电站直流电弧故障类型-光伏直流电弧检测监测器模组应用方案

光伏电站直流电弧故障类型SLGR3300光伏电站直流电弧检(监)测器模组在直流断路器，汇流箱，逆变器中的应用方案

SLGR3300光伏电站直流电弧检(监)测器模组可内置于直流断路器，汇流箱，逆变器之中，也可以独立以电弧检测箱应用于光伏发电现场。结合SLGR3300/A分布式光伏电站直流电弧监测检测装置(AFDD)+SLGR3300/R光伏电站组件级快速关断器装置(PVRSS)实现光伏直流电弧组件级快速关断方案。

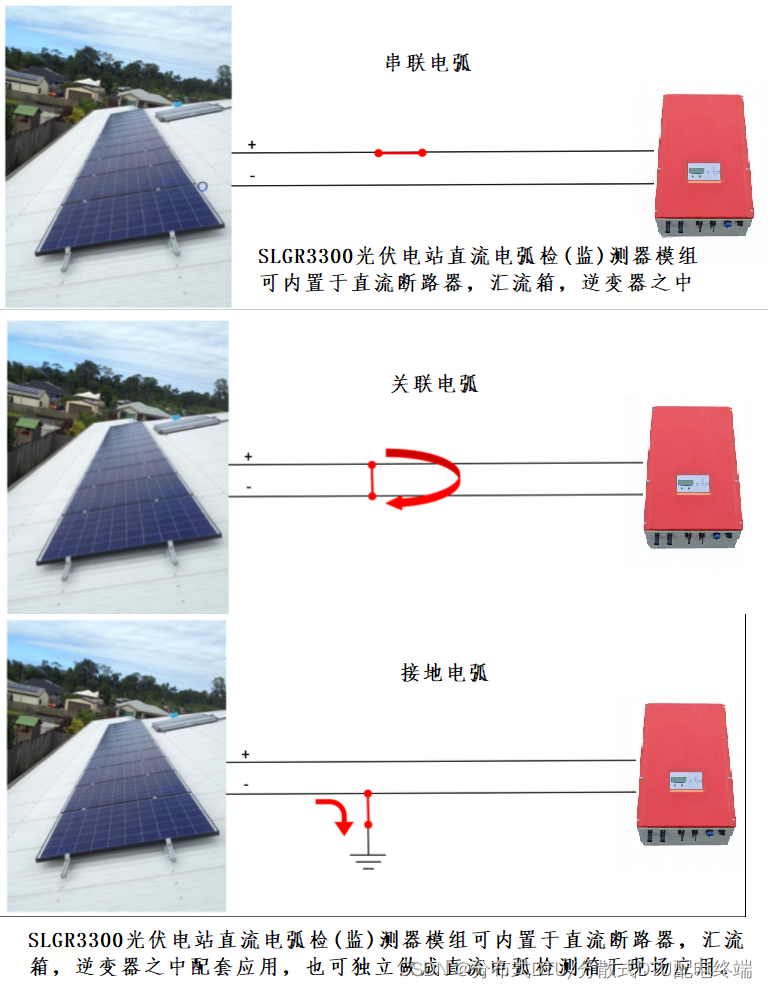

一、直流电弧故障有三种常见类型：

串联 – 当 PV 产生电流时连接断开时，会发生串联电弧。直流电路中的任何间歇性连接都有可能产生直流电弧故障。这些连接可以包括模块内的焊接接头，压缩型电线连接，连接到PV模块的引线上使用的连接器，直流隔离器中的连接，逆变器中的连接，逆变器中的任何直流电路或串式电路中的任何直流电缆。

并联 – 当绝缘系统发生击穿并且电流在正极和负极之间流动时，就会发生并联电弧。同一直流电路中两个极性相反的导体通常彼此靠近运行。由于动物咀嚼它们，紫外线击穿，脆化，开裂，水分进入和机械损坏，两根电线之间的绝缘可能会变得无效。平行电弧故障可以沿着导体继续向沿途燃烧材料的阵列方向发展。

接地 – 此故障只需要一个绝缘系统接地。这可以是太阳能模块框架，太阳能电池阵列架，屋顶或任何其他接地表面。
通常，故障可以作为一种类型的故障（例如串联故障）开始，但会发展成不同类型的故障（例如并联故障）。

二、什么会导致直流电弧故障？

导体连续性的击穿是由于：

由于安装不良而导致的接头松动

由于连接质量差而导致的接头松动

接头随时间推移的腐蚀

绝缘系统故障：

由于紫外线照射导致绝缘层随时间推移而退化

由于温度变化（热 - 冷）引起的绝缘开裂

绝缘层因老化而退化

啮齿动物、昆虫、鸟类对绝缘的破坏

安装过程中绝缘损坏

未来建筑工程对绝缘的破坏

水进入电缆、导管。

因安装不良而进入直流隔离器

由于密封件随时间推移而退化而进入直流隔离器

进水到逆变器

进水到太阳能模块或接线盒

三、光伏直流电弧检测监测器模组应用方案

SLGR3300光伏电站直流电弧检(监)测器模组可内置于直流断路器，汇流箱，逆变器之中，也可以独立以电弧检测箱应用于光伏发电现场。
