STM32 VBAT外围电路接法详解

给大家看几块开发板的VBAT外围电路的设计图：

（1）

（2）

（3）

（4）

（5）

stm32芯片手册要求：（大体上就这两个要求，具体要求看AN2586供电方案）

（1）如果应用中没有使用外部电池，VBAT必须连接到VDD引脚上。
       （2）如果没有外部电池，这个引脚必须和100nF的陶瓷电容一起连接到VDD电源上

（3）在VDD上升阶段(tRSTTEMPO)或者探测到PVD之后，VBAT和VDD之间的电源开关仍会保持连接在

VBAT。在VDD上升阶段，如果VDD在小于tRSTTEMPO的时间内达到稳定状态(关于tRSTTEMPO可参考数

据手册中的相关部分)，且VDD > VBAT + 0.6V时，电流可能通过VDD和VBAT之间的内部二极管注

入到VBAT。

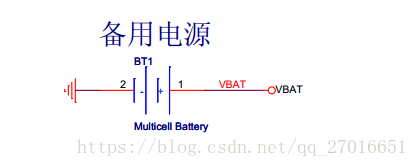

第一张图：VBAT引脚直接连接电池，直接没有满足stm32参考手册要求（3），间接没有满足（1）（2）。

为什么说是间接没有满足（1）（2）呢，如果这块开发板上面电池没有接那么就会不满足（1）（2）。

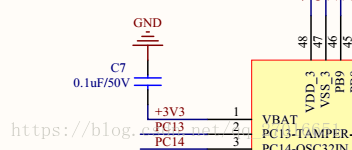

第二张图：这个设计更是简单，直接不接电池了，所以这个设计满足stm32芯片手册要求。

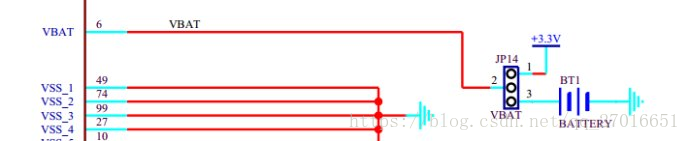

第三张图：是通过jp14跳线帽选择用v3.3供电还是用电池供电，假如跳线帽连接1、2，那么就是选择v3.3供 电，这样就会不满足（2），

假如跳线帽连接2、3，那么就是选择电池供电，这样就参考第一张图的答案。

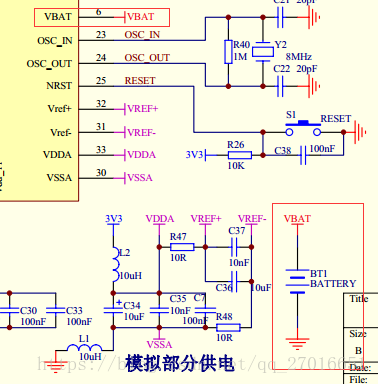

第四张图：这个设计是分开画的，截图没截全，这个设计和第一张图一样，参考第一张图答案。

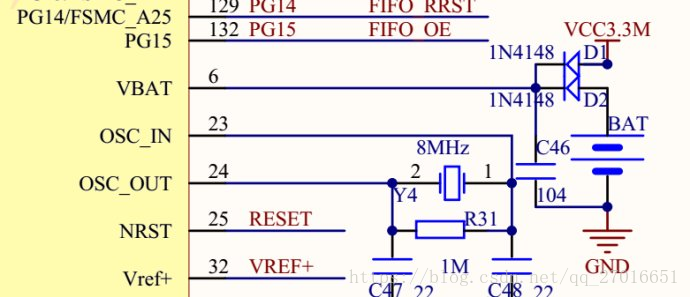

第五张图：这个设计比较好，当接电池和有v3.3电源时，就会选择v3.3供电。当接电池和没有v3.3电源时， 就会选择电池供电。当不接电池和有v3.3电源时也会选择v3.3供电。

这个设计中，D1的设计非常好，当电池供电时，电池不会给整个电路供电。
