juniper：SRX-产品简介

1、SRX340:  1U

1)SRX340业务网关将安全服务、路由、交换和WAN连接性整合到一个1U设备中，能够安全地连接最多100个用户的中型分布式企业。SRX340是一种经济高效的集成化网络和安全平台，最多支持3Gbps防火墙和500Mbps Ipsec  VPN



2）设备介绍

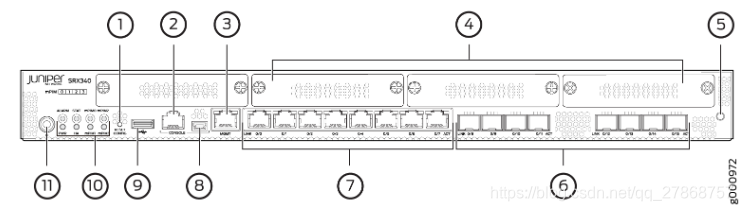

前板卡：





1   ）重置配置按钮、2 ）8）： 控制台端口        3）管理接口（MGMT）4)小型PIM插槽：4个Mini-PIM插槽可用于提供LAN和WAN功能以及与各种媒体类型的连接。

5）ESD point ：释放静电   6）： 1G SFPd端口：  用于网络流量的8个1 G小型可插拔（SFP）端口。       7）1G以太网端口（RJ-45）：八个千兆以太网LAN端口（0/0到0/7）

9)USB端口： 10）：LEDS：指示灯  11）：电源按钮

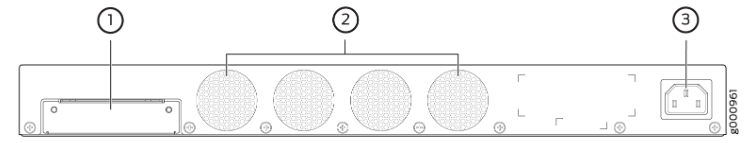

后板卡：



1  SSD插槽：  2）风扇   3）电源接入



3）参数：

SRX340服务网关支持以下小型PIM：（四种）不支持热插拔



1端口串行微型物理接口模块（SRX-MP-1SERIAL-R）



1端口T1 / E1微型物理接口模块（SRX-MP-1T1E1-R）



1端口VDSL2（附录A）迷你物理接口模块（SRX-MP-1VDSL2-R）



LTE迷你物理接口模块（SRX-MP-LTE-AE和SRX-MP-LTE-AA）

  注意：SRX340服务网关不支持千兆位背板物理接口模块（GPIM）



2、SRX550:  2U

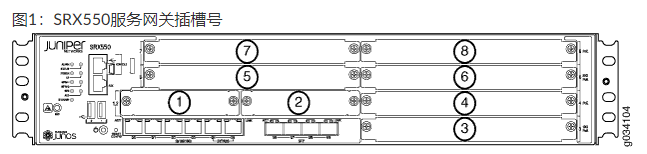

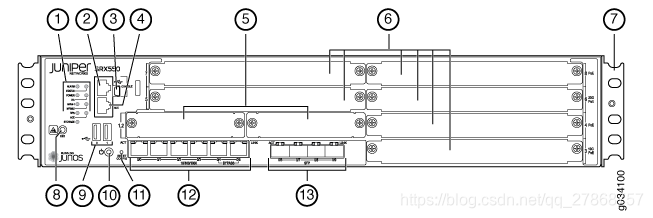

  1）前面板：



10个固定以太网端口（6个10/100/100兆，4个SFP）2个微型PIM插槽，6个GPIM插槽或多个GPIM和XPIM

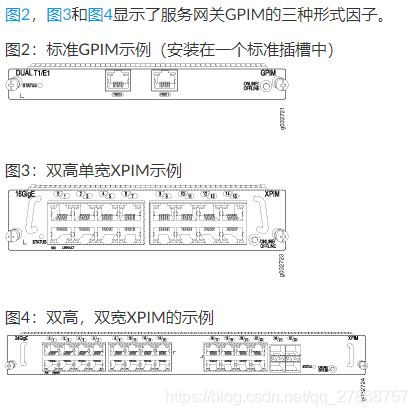

注意：警告SRX550服务网关不支持GPIM的热插拔功能。在安装双高双宽XPIM之前，请先卸下GPIM适配器。

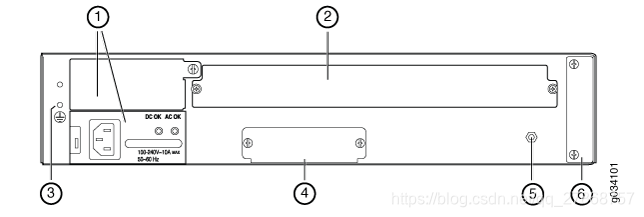

2)后面板：



1）电源插槽   2)ACE插槽    3）接地点   4）存储插槽  5）静电放电（ESD）插座  6）空气过滤器盖







    2）参数：

  支持T1/E1，串行，ADSL2/2+， VDSL, G。SHDSL, DS3/E3，千兆以太网端口;支持多达52个以太网端口，包括SFP;40个可选PoE切换端口，包括802.3at, PoE+，向后兼容802.3af (或50个非poe 10/100/1000铜端口)，10GbE

      内容安全加速器硬件更快的性能IPS和ExpressAV

      全utm1;防病毒1，反垃圾邮件1，增强的网络过滤1，和内容过滤

      入侵防御系统1，基于用户角色的防火墙，并应用安全

      用于保护免受命令和控制(C&C)僵尸网络、Web应用程序威胁、高级恶意软件和基于地理ip数据的策略实施的威胁情报

2 GB DRAM默认，2 GB compact flash默认(SRX550)

4 GB DRAM默认，8 GB compact flash默认(SRX550高内存)

可选配冗余交流电源;标准交流电源，是PoE-ready;PoE可提供250瓦的单电源或500瓦的双电源

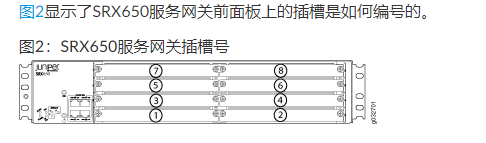

 SRX650：2U

1）



4个固定端口10/100/1000以太局域网端口，8个GPIM插槽或多个GPIM和XPIM组合

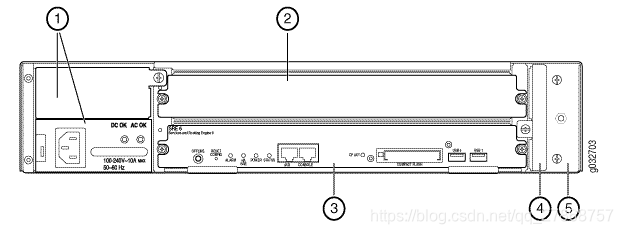

后面板：

1）电源插槽     2）多用途处理槽号SRE 1    3）服务和路由引擎（SRE）插槽号SRE 0  4）风扇盘  5)空气过滤器



注意：GPIM是可热插拔的。GPIM类型与SRX550一样

2）参数

支持T1、E1、DS3/E3、以太网端口;支持多达52个以太网端口，包括SFP;48个可选PoE开关端口，包括802.3at, PoE+，向后兼容802.3af(或52个非PoE 10/100/1000铜端口)，10GbE

内容安全加速器硬件更快的性能IPS和ExpressAV.

全utm1;防病毒1，反垃圾邮件1，增强的网络过滤1，和内容过滤

入侵防御系统1，基于用户角色的防火墙，AppSecure 1

用于保护免受命令和控制(C&C)僵尸网络、Web应用程序威胁和高级恶意软件的威胁情报，以及基于地理ip数据的政策执行

模块化服务和路由引擎;未来的内部故障转移和热交换

2 GB DRAM默认，2 GB compact flash默认，用于额外存储的外部compact flash插槽

可选配冗余交流电源;标准交流电源，是PoE-ready;PoE可提供250瓦的单电源或500瓦的双电源

<<面向分支办事处的SRX系列业务网关.pdf>>



3、SRX1500:

看官网

4、SRX4100:

前面板;



1）管理端口   2）usb端口   3）HA端口：两个1千兆以太网/万兆以太网端口，CTL（控制端口）和FAB（结构端口），用于在机箱集群设置中同步数据和维护状态信息。这些端口支持增强型小型可插拔（SFP +）收发器。   4）SFP端口：8个千/万以太网SFP+端口 用于网络流量。  5  指示灯：  6)控制端口   7）复位按钮：恢复出厂默认配置

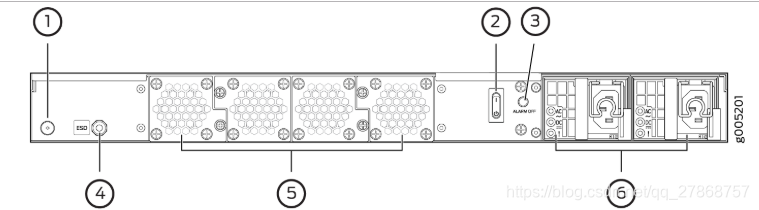

后面板：

power（功率）/Status（状态）/SSD



1）接地点   2）开关按钮   3）报警关闭按钮   4）ESD点  5）风扇：四个     6）电源：2个



参数：



<<SRX4100.pdf>>



5、SRX5400：

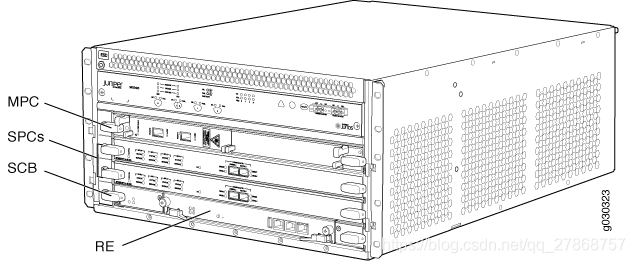

 1）前面板：





SCB：控制板：安装路由引擎卡的母卡

SPCs：服务处理卡（SPC）是常见的外形模块（CFM）卡，可提供运行集成服务（如防火墙，IPsec和IDP）的处理能力。遍历服务网关的所有流量都将传递给SPC，以便对其应用服务处理。流量由网络处理卡（NPC）智能地分发到SPC以进行服务处理，包括基于策略的会话设置，与会话匹配的数据包的快速数据包处理，加密和解密以及IKE协商。

服务网关必须至少安装一个SPC。您可以安装其他SPC以提高服务处理吞吐量。

MPC： 一张MPC卡可以安装二张MIC卡。    MPC与MIC卡  母卡与子卡得关系。

RE：路由引擎

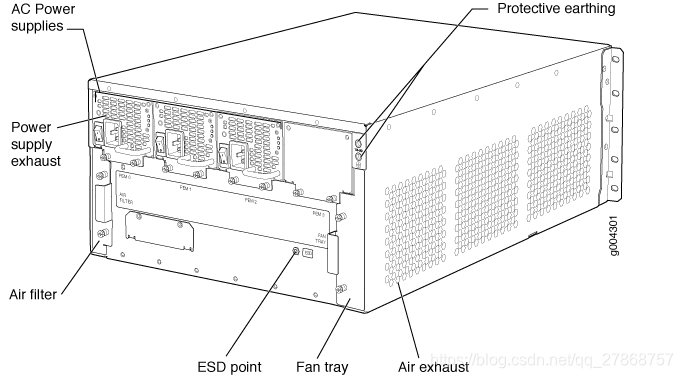

2）后面板



3）以下类型的卡可用于SRX5400，SRX5600和SRX5800服务网关：



I / O卡（IOC）为服务网关提供额外的物理网络连接。它们的主要功能是将到达物理端口的数据包传送到服务处理卡（SPC），并在服务处理后将数据包转发出物理端口。



Flex IOC具有两个用于端口模块的插槽，用于向服务网关添加额外的物理网络连接。与IOC一样，它们的主要功能是将到达物理端口的数据包传送到SPC，并在服务处理后将数据包转发出物理端口。



模块化端口集中器（MPC）的前面板上有插槽，可以接受称为模块化接口卡（MIC）的小型卡。每个MIC上都有一个或多个物理接口。具有MIC的MPC安装功能与常规I / O卡（IOC）相同，但允许更灵活地向服务网关添加不同类型的以太网端口。MPC和MIC在形式和功能上与Flex IOC和端口模块类似。但是，两者使用不同的外形因素，因此您无法在MPC中安装端口模块，也无法在Flex IOC中安装MIC。



服务处理卡（SPC）提供运行集成服务（如防火墙，IPsec和IDP）的处理能力。遍历服务网关的所有流量都将传递给SPC，以便对其应用服务处理。



开关控制板（SCB）上电和断电IOC和SPC; 控制时钟和系统复位; 并控制启动，监视和系统功能。每个SCB在前面板中都有一个用于路由引擎的插槽。



4）适用于某些SRX5400，SRX5600和SRX5800服务的以下模块网关卡：



路由引擎适合SCB中的插槽并维护路由表，管理设备上使用的路由协议，控制设备接口和一些机箱组件，并提供用于系统管理和用户访问设备的接口。



端口模块适合Flex IOC中的插槽，并为服务网关添加其他物理网络接口端口。



模块化接口卡（MIC）适合MPC中的插槽，并为服务网关添加额外的物理网络接口端口。MPC和MIC在形式和功能上与Flex IOC和端口模块类似。但是，两者使用不同的外形因素，因此您无法在MPC中安装端口模块，也无法在Flex IOC中安装MIC。



5)具体参数：

<<SRX5000.pdf>>
