R3LIVE：一个实时鲁棒、带有RGB颜色信息的激光雷达-惯性-视觉紧耦合系统（香港大学）...

R3LIVE: A Robust, Real-time, RGB-colored, LiDAR-Inertial-Visual tightly-coupled state Estimation and mapping package

作者：Jiarong Lin and Fu Zhang（香港大学)

论文、代码地址：在公众号「计算机视觉工坊」，后台回复「R3LIVE」，即可直接下载。

视频：https://www.bilibili.com/video/BV1d341117d6?p=1&share_medium=android&share_plat=android&share_session_id=34022f35-58d8-49df-9aca-79b5cba2074d&share_source=WEIXIN&share_tag=s_i&timestamp=1631455968&unique_k=pmkmxs

https://www.bilibili.com/video/BV1e3411q7Di?p=1&share_medium=android&share_plat=android&share_session_id=f42a7bfc-8e53-488e-87ce-485d1cdffb40&share_source=WEIXIN&share_tag=s_i&timestamp=1631455997&unique_k=KIOPb0

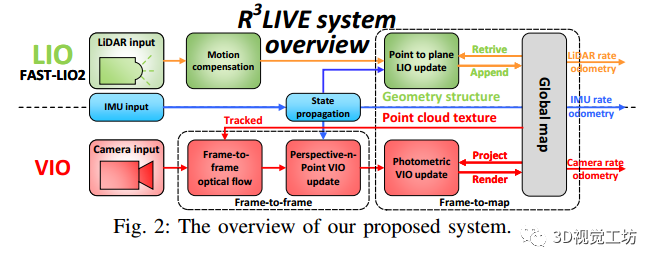

摘要： 本文中，我们提出了一种称为 R3LIVE 的新型 LiDAR-Inertial-Visual 传感器融合框架，它利用 LiDAR、惯性和视觉传感器的测量来实现鲁棒和准确的状态估计。R3LIVE 包含两个子系统，即激光雷达-惯性里程计 (LIO) 和视觉-惯性里程计 (VIO)。LIO 子系统 (FAST-LIO) 利用 LiDAR 和惯性传感器的测量结果构建全局地图（即 3D 点的位置）的几何结构。VIO 子系统利用视觉-惯性传感器的数据来渲染地图的纹理（即 3D 点的颜色）。更具体地说，VIO 子系统通过最小化帧到地图的光度误差来直接有效地融合视觉数据。开发的系统 R3LIVE 是在我们之前的工作 R2LIVE 的基础上开发的，经过精心的架构设计和实现。实验结果表明，所得到的系统在状态估计方面比现有系统具有更强的鲁棒性和更高的精度。

R3LIVE 是一个面向各种可能应用的多功能且精心设计的系统，它不仅可以作为实时机器人应用的 SLAM 系统，还可以为测绘等应用重建密集、精确的 RGB 彩色 3D 地图 。此外，为了使 R3LIVE 更具可扩展性，我们开发了一系列用于重建和纹理化网格的离线实用程序，这进一步缩小了 R3LIVE 与各种 3D 应用程序（如模拟器、视频游戏等）之间的差距。

I 引言

最近，激光雷达传感器越来越多地用于各种机器人应用，例如自动驾驶汽车 [1]、无人机 [2]-[4] 等。尤其是随着低成本固态激光雷达的出现（例如，[5] )，更多基于这些 LiDAR 的应用 [6]-[10] 推动了机器人领域的发展。然而，对于基于 LiDAR 的 SLAM 系统，它们很容易在没有足够几何特征的情况下失败，特别是对于通常具有有限视场 [11] 的固态 LiDAR。为了解决这个问题，将 LiDAR 与相机 [12]-[15] 和超宽带 (UWB) [16, 17] 等其他传感器融合可以提高系统的鲁棒性和准确性。特别是，最近在机器人领域中提出了各种 LiDAR-Visual 融合框架 [18]。

Zhang and Singh提出的 V-LOAM [19] 是 LiDAR-Inertial-Visual 系统的早期作品之一，它利用松散耦合的视觉-惯性测距 (VIO) 作为初始化 LiDAR 映射子系统的运动模型。类似地，在 [20] 中，作者提出了一种立体视觉惯性 LiDAR SLAM，它结合了紧耦合的立体视觉-惯性里程计与 LiDAR 建图和 LiDAR 增强的视觉闭环。最近，Wang 提出了 DV-LOAM [21]，这是一个直接的 Visual-LiDAR 融合框架。该系统首先利用两阶段直接视觉里程计模块进行有效的粗略状态估计，然后使用 LiDAR 建图模块细化粗略姿态，最后利用闭环模块来校正累积漂移。上述系统在松耦合的水平上融合了 LiDAR 惯性视觉传感器，其中 LiDAR 测量没有与视觉或惯性测量一起联合优化。

最近提出了紧耦合的 LiDAR-Inertial-Visual 融合框架。例如，Zuo 等提出的 LIC-fusion [14] 是一个紧耦合的 LiDARInertial-Visual 融合框架，它结合了 IMU 测量、稀疏视觉特征、LiDAR 特征以及多状态约束卡尔曼滤波器内的在线空间和时间校准（ MSCKF) 框架。为了进一步增强 LiDAR 扫描匹配的鲁棒性，他们的后续工作称为 LIC-Fusion 2.0 [15] 提出了一种跨滑动窗口内多个 LiDAR 扫描的平面特征跟踪算法，并细化窗口内的姿态轨迹。Shan 等在 [13] 中提出 LVI-SAM 通过紧密耦合的平滑和建图框架融合 LiDAR-Visual-Inertial 传感器，该框架构建在因子图之上。LVI_SAM 的 LiDAR-Inertial 和 Visual-Inertial 子系统可以在其中之一检测到故障时独立运行，或者在检测到足够多的特征时联合运行。我们之前的工作 R2LIVE [12] 将 LiDAR-Inertial-Visual 传感器的数据紧密融合，提取 LiDAR 和稀疏视觉特征，通过在误差状态迭代卡尔曼滤波器框架内最小化特征重投影误差来估计状态，以实
