#🌻 工作流使用

无需开发代码，即可快速创建工作流、表单，并完成审批、监控等操作。

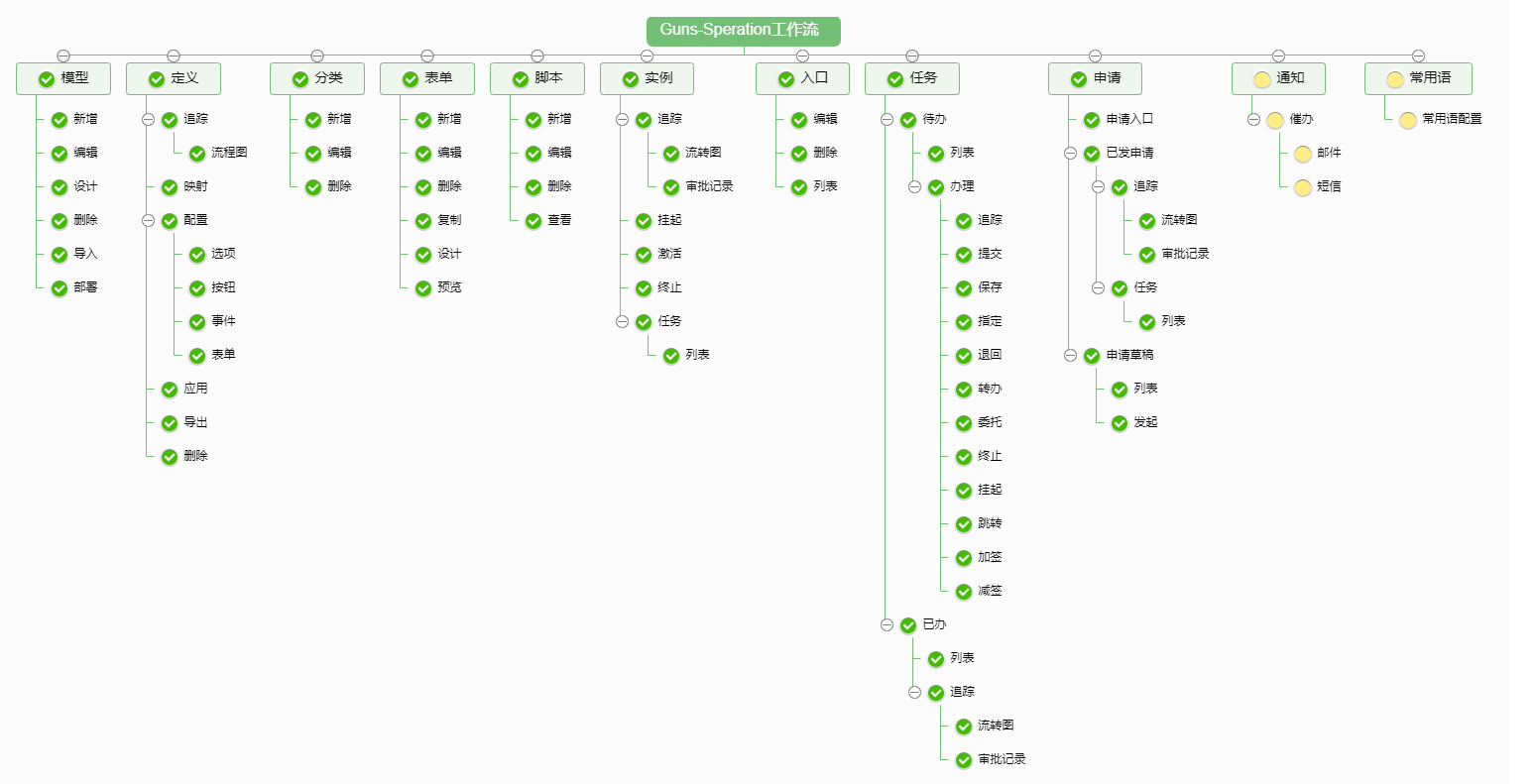

#功能脑图

#特点

  • 基于 Flowable（Activiti）生来具有的稳定工作流引擎。
  • 使用flowable官方流程设计器，功能强大，操作熟悉。
  • 支持流程导入导出，符合BPMN规范，中国式工作流。
  • 在线流程表单设计器，免去繁琐的表单开发步骤。
  • 支持流程发起、任务办理、保存、指定、追踪、退回、跳转、委托、转办、终止、挂起、加签、减签等功能。
  • 任务退回支持退回到任意历史节点，兼容并行网关、子流程等。
  • 任务审批支持指定下一审批人、任务期限、优先级等。
  • 任务跳转可自由跳转到指定节点，满足特事特办的需求。
  • 任务加签、减签可动态为会签、或签任务临时增加、减少签核人员。
  • 任务委托可将任务委托给他人，他人办理完成后再回到委托人。
  • 支持流程跟踪图，流程状态展现，流转信息，任务历史，任务分配信息。
  • 支持表单挂载，全局表单，节点表单。
  • 支持流程事件脚本在线编写，包括：流程启动、完成、取消；任务分配、创建、结束等。
  • 支持智能提交，相同处理人自动跳过，自动完成第一个任务。
  • 版本化管理流程，新调整的流程业务不影响正在运行，未结束的流程继续流转。
  • 流程在线监控，运行中、已结束的流程掌控在手，可将运行中流程挂起、终止。
  • 完善的审批记录机制，每一步审批操作都进行详实的记录。

后续计划

  • 数据实体在线设计
  • 数据实体与表单字段关联
  • 完善的消息通知体制（催办、邮件、消息、短信通知等）
  • 丰富表单设计器组件功能
  • 其他

#一个完整的流程示例

#1. 创建一个流程分类

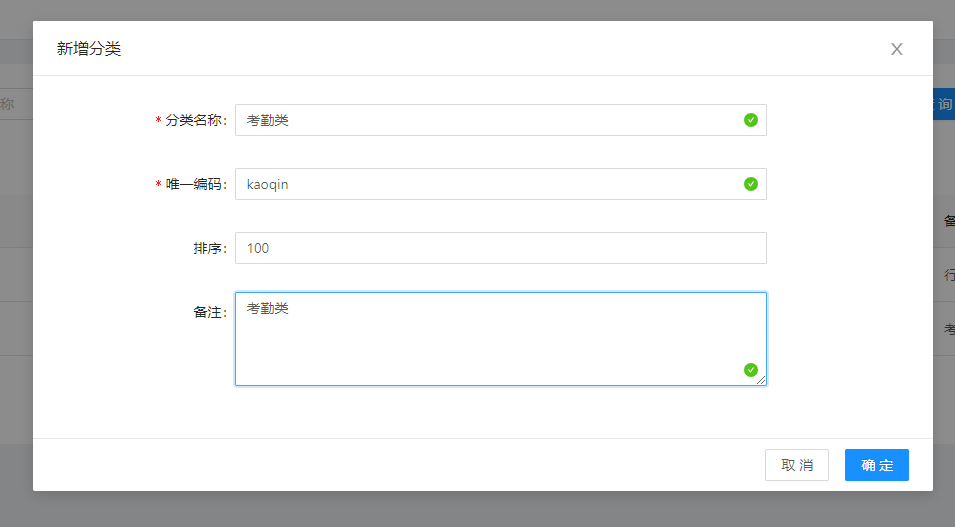

首先咱们先创建一个流程分类，对咱们新建的流程或表单进行归类。进入菜单：业务流程-> 分类管理，点击“新增分类”按钮，新建一个分类，数据如下：

name：分类名称

code：分类编码

注意：分类名称和分类编码均不可重复。

#2. 设计一个请假模型

进入菜单：业务流程-> 模型管理，点击“新增模型”按钮，新建一个模型，数据如下：

name: 模型名称

key: 模型键值

注意：键值不能重复，并且只能以下划线（_)或字母开头

模型创建完毕，进入到列表页面，点击刚才创建的【设计】按钮，进入到如下流程设计器页面。

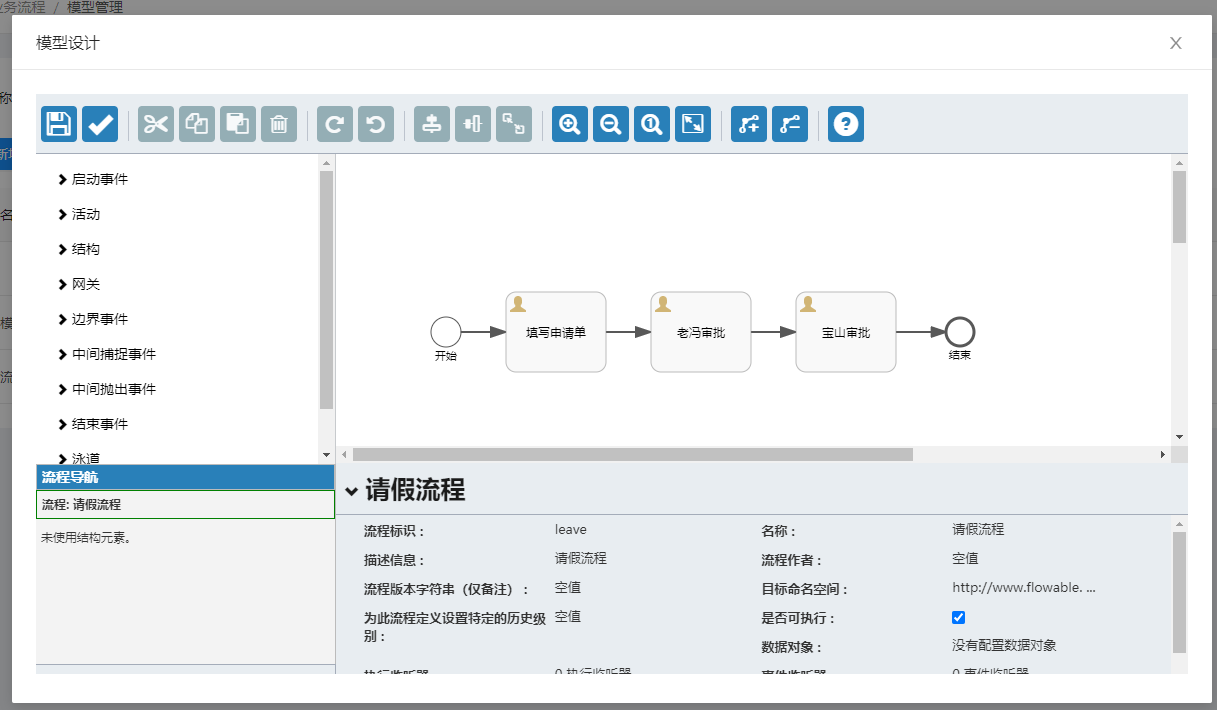

接下来，我们按照如下步骤，设计上面的流程图。

#2.1.拖拽开始节点、任务节点、结束节点，并通过连接线连接。

#2.2.双击每一个节点，分别给他们取名字。

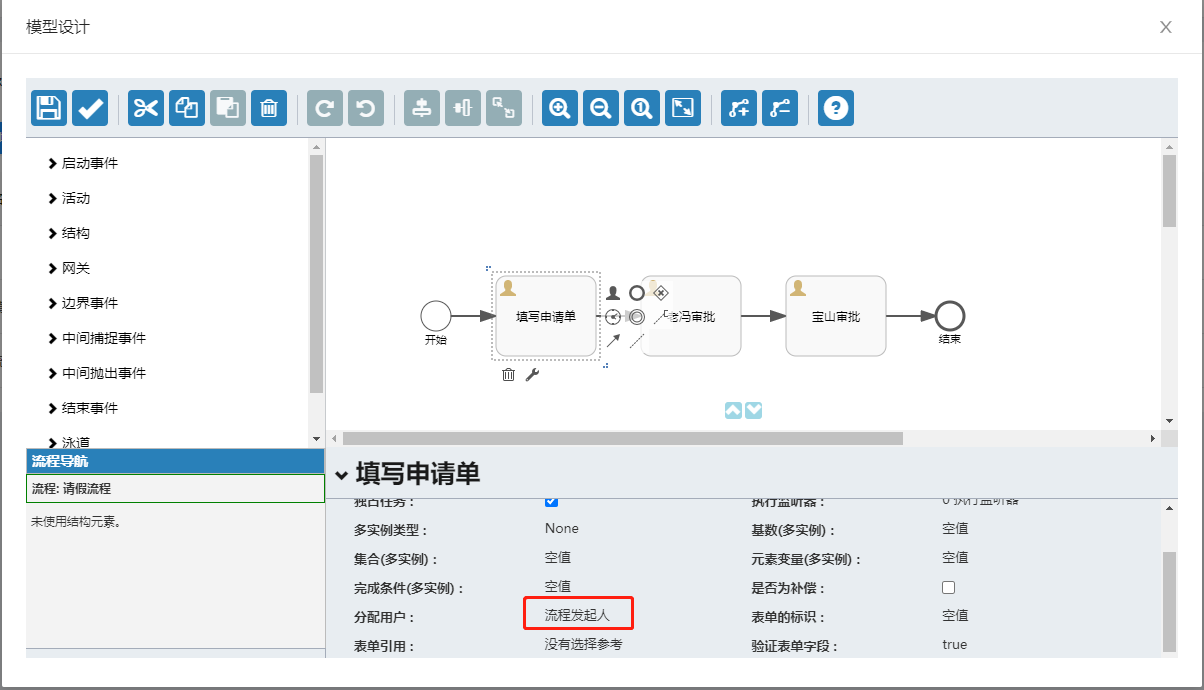

#2.3.点击第一个【填写申请单】的节点，选择，“分配用户”，在弹出框选择“流程发起人”。

#2.4.点击其他节点，选择“分配用户”，在弹出框选择分配给单个用户，分别给其他节点分配好任务办理人

#关于流程设计器中人员分配的说明：

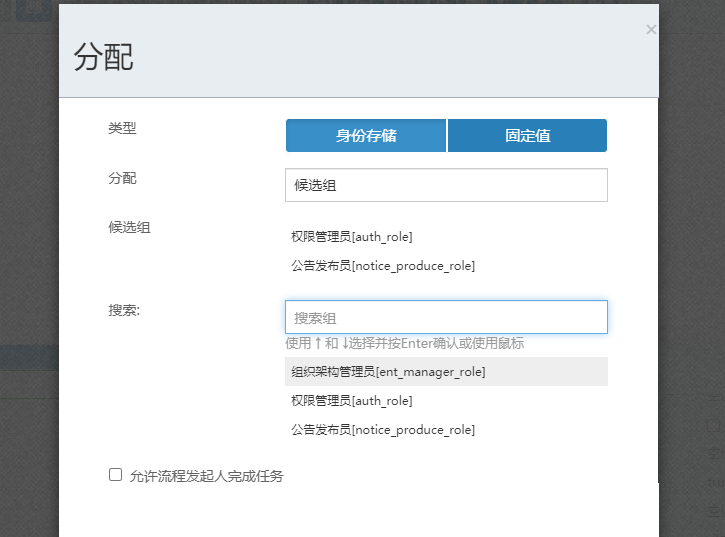

在流程设计器中的“身份存储”选项卡，如图：

  • 分配给流程发起人：顾名思义，即将该节点的办理人分配给流程发起人，本工作流功能已经实现提交申请自动将发起人信息设置到流程中，无需其他操作。
  • 分配给单个用户：即将该节点的办理人分配给单个用户，分配给谁，谁就会收到待办任务。
  • 候选用户：即将该节点的办理人分配给多个用户，比如：把某节点的办理人分配给张三和李四，则他们俩都会收到待办任务，其中一人办理完成，则任务消失。
  • 候选组：即将该节点的办理人分配给一个或多个角色，比如：把某节点的办理人分配给“部门经理”这个角色，则拥有这个角色的人都会收到待办任务，其中一人办理完成，则任务消失。

在流程设计器中的“固定值”选项卡，如图：

我们可能会遇到这种情况，比如，我根本不知道该节点的办理人应该是具体的哪个人，他是动态的，怎么办呢？使用下面的方式即可解决这个问题

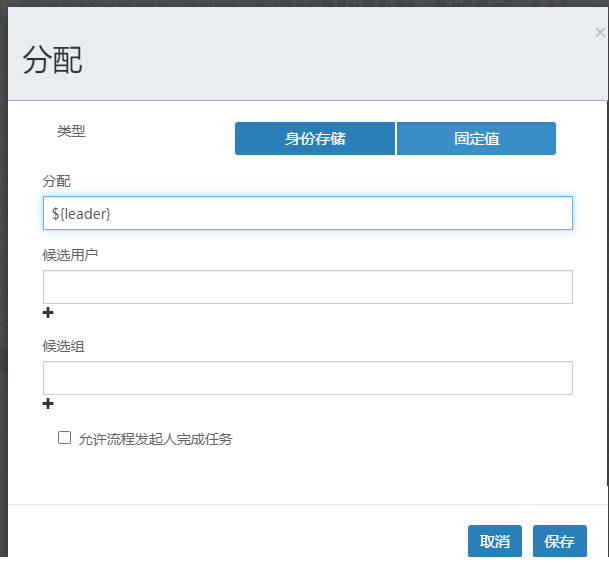

  • 分配：即分配给单个人，此处填写${xxx}格式的流程变量，其中xxx为变量，值是用户的id。比如：${leader}，那么leader这个变量从哪里来呢，我们可以在流程启动时， 让流程自动执行一个脚本，获取当前用户的leader，并设置到变量，则流程运行至本节点时，leader就会收到待办任务。

关于脚本的说明，请见后面第4节：编写一个groovy脚本。

  • 候选用户：即分配给多个人，跟上面一条一样也是变量，值分别为用户的id，不过他可以增行设置多个变量。

  • 候选组：即分配给一个或多个角色，跟上面一条一样也是变量，值分别为角色的id，不过他可以增行设置多个变量。

特别注意：当第一个输入框，即“分配”框中填写了变量时，下面的两个就不起作用，因为已经指定了具体的某个人，若希望分配给不同的人，或不同的角色，则第一个输入框应空着。

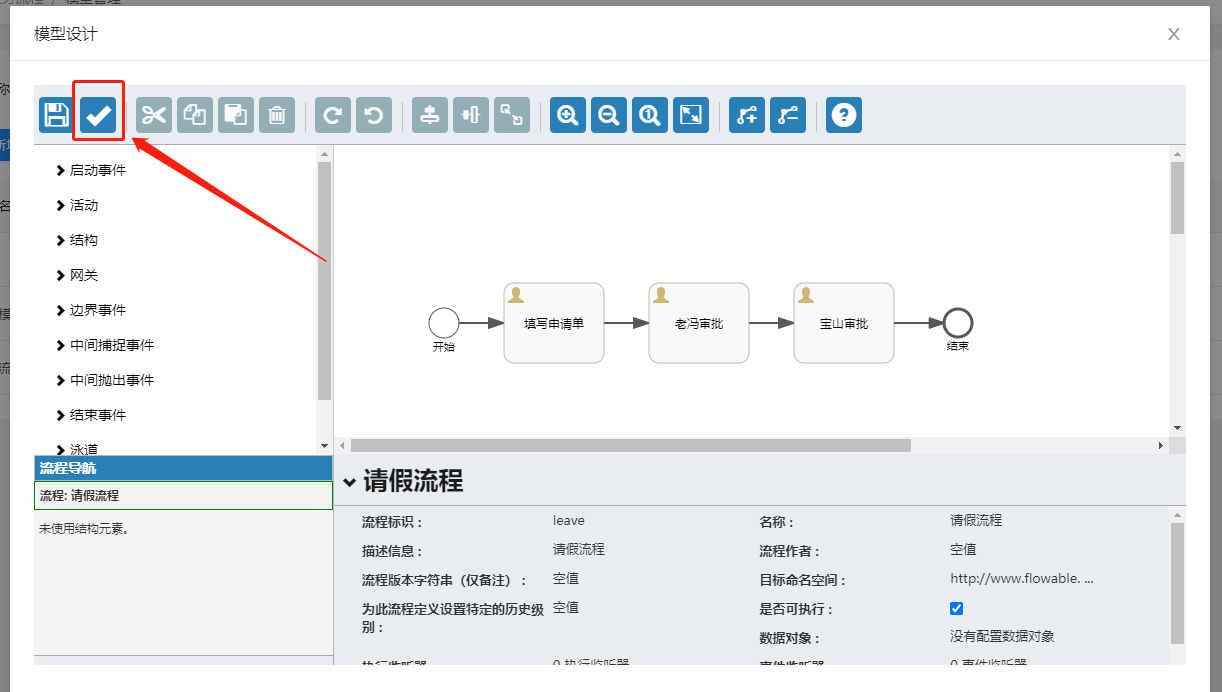

#2.5.人员分配好后，流程就画好啦，点击如下图的对勾，校验下有没有问题。

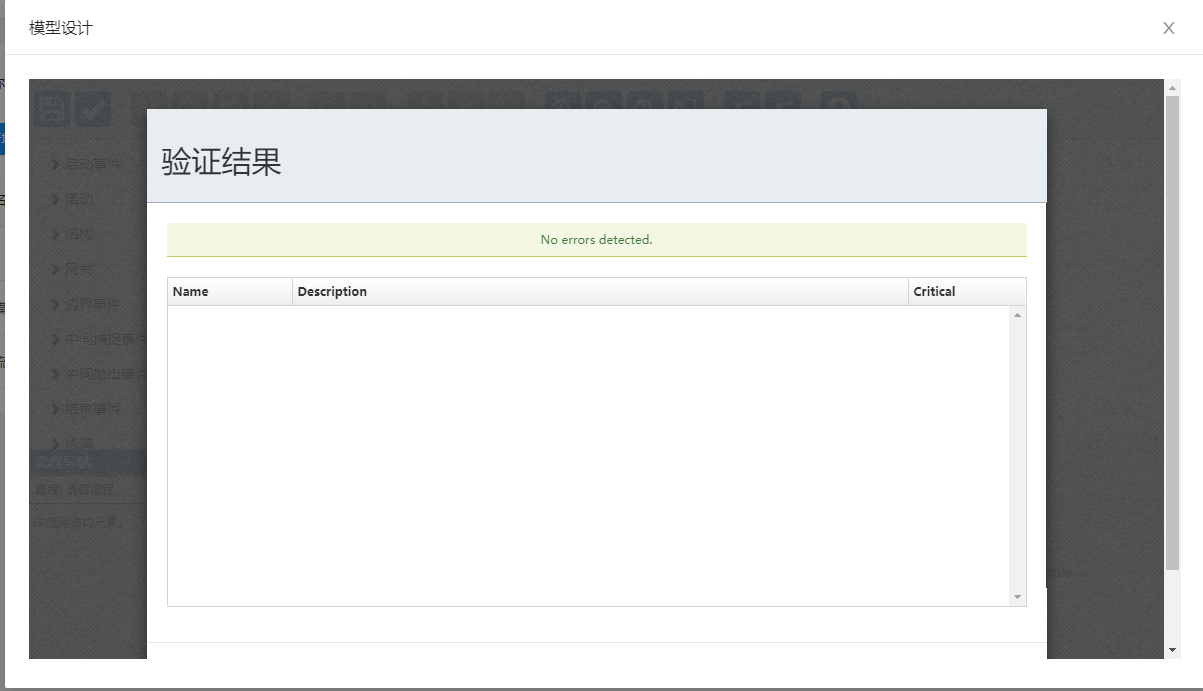

出现如下图所示的图片，就表示流程图绘制正确

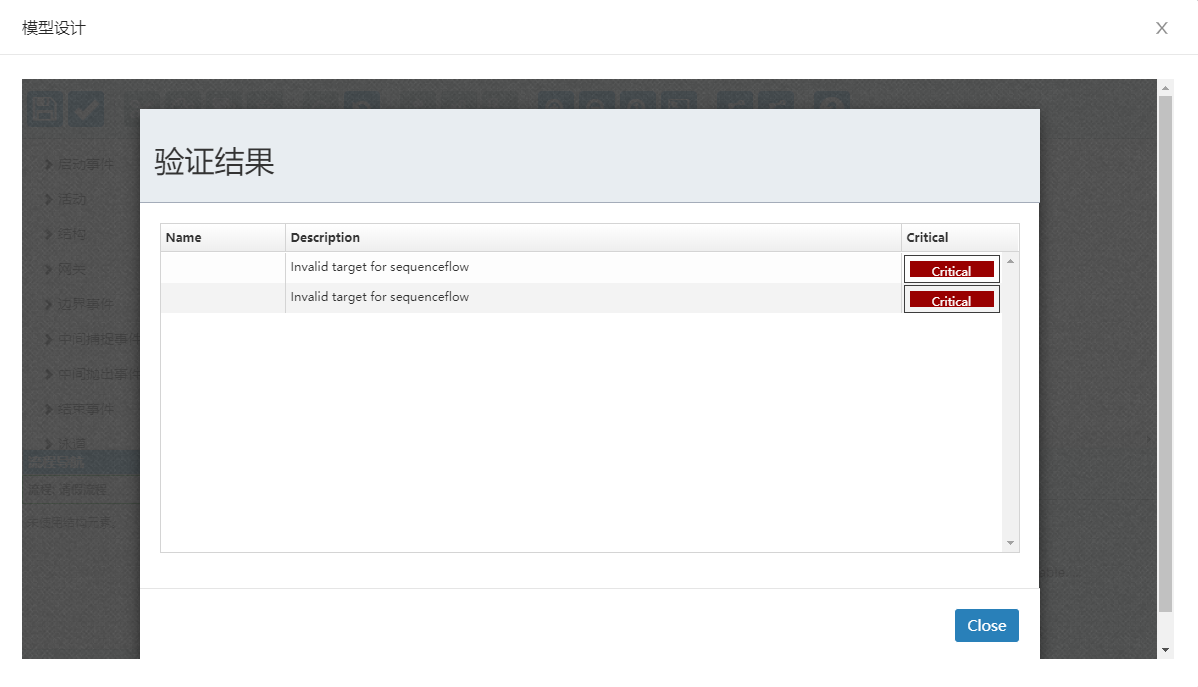

而如果出现如下图所示，则表示流程图绘制有问题，点击红色方块，会提示哪里绘制不正确，一般为连接线没有连上，将其连好即可。

注意：本流程功能已符合中国式工作流，无需画退回按钮。

#3. 设计两个请假表单

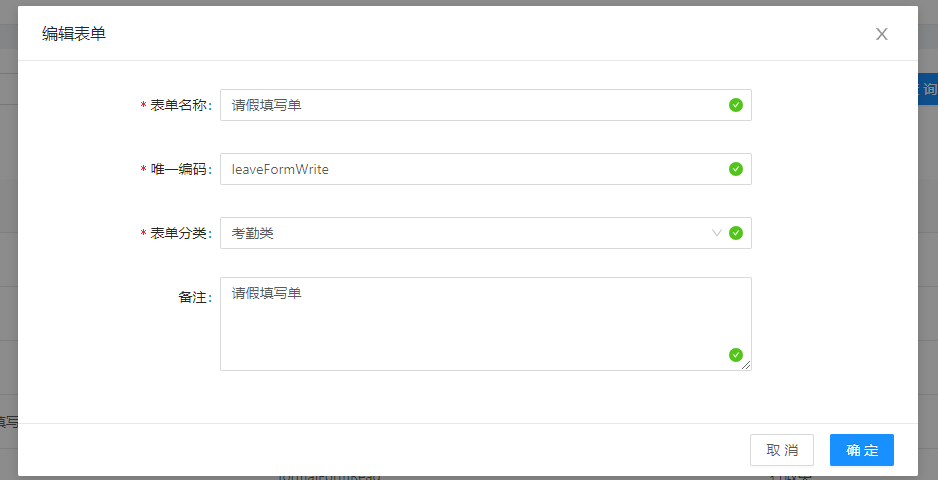

进入菜单：业务流程-> 表单管理，点击新增表单，数据如下：

注意：名称和编码均不能重复

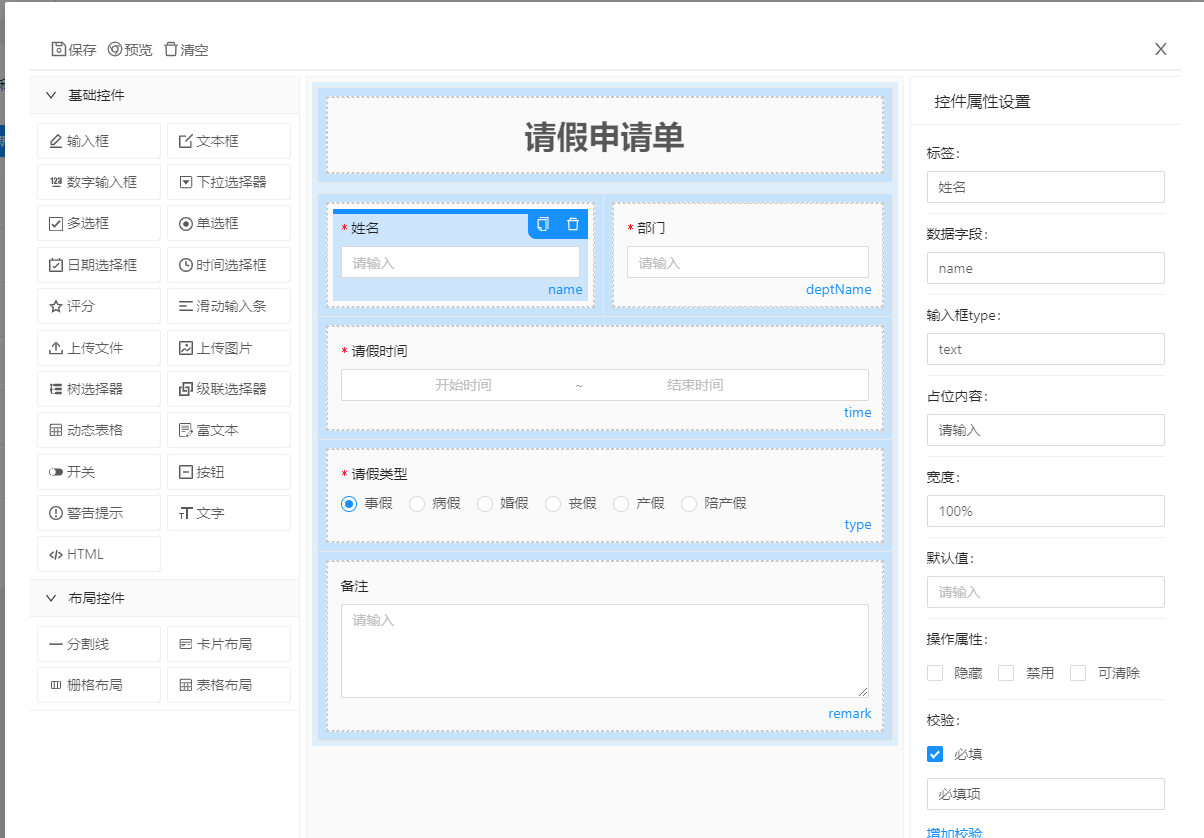

表单创建完毕，进入到列表页面，点击刚才创建的【设计】按钮，进入到如下表单设计器页面。

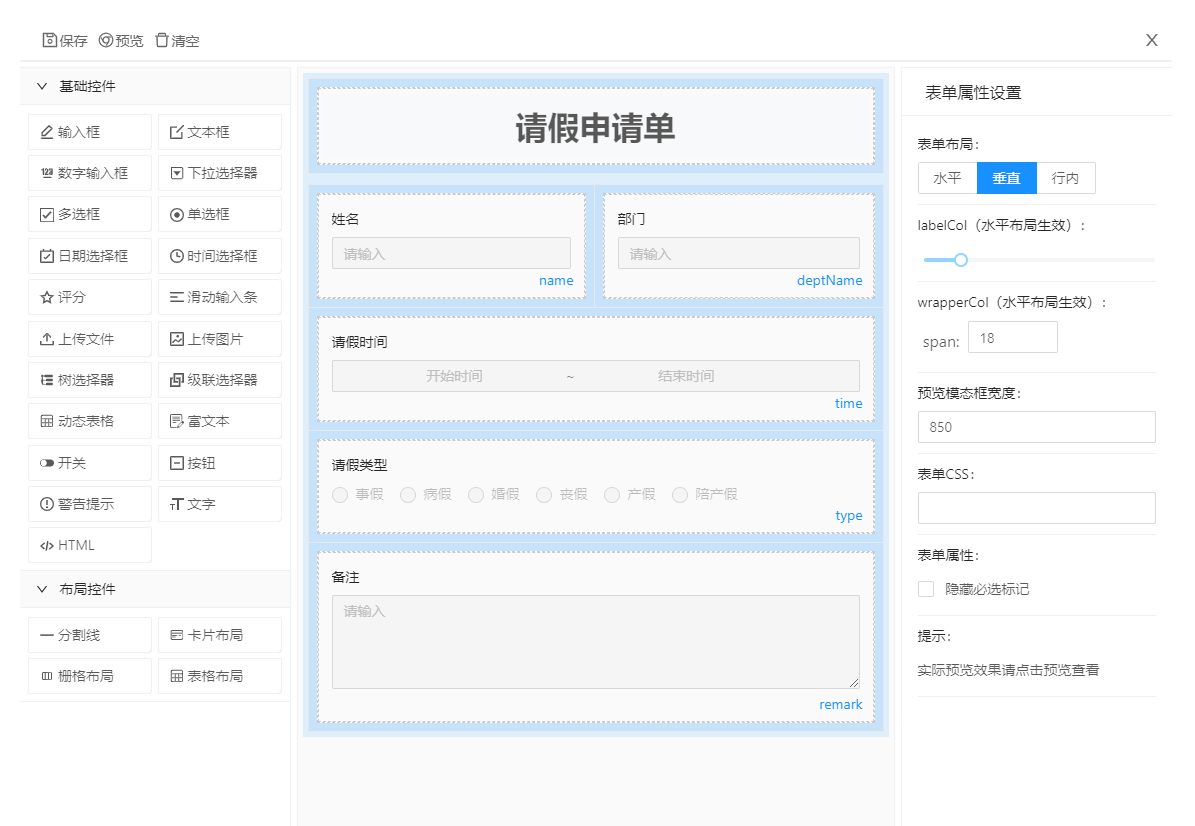

给每个表单组件填写数据字段，表单设计完成，点击保存。

点击刚才我们创建的“请假只读单”的“复制”按钮，创建一个“请假只读单”，将表单输入框都设为禁用，该表单用于审批时各节点查看。

注意：“填写单”和“只读单”为本案例需要，仅供参考，具体业务时可根据需要创建，比如：各节点均能修改表单数据时，可只创建一个填写单即可

#4. 编写一个groovy脚本

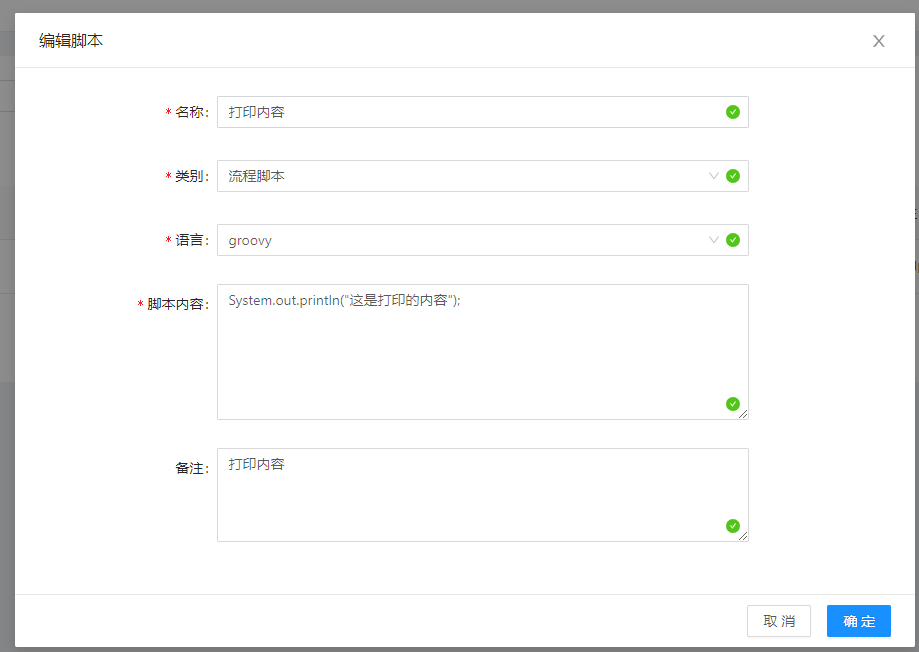

进入菜单：业务流程-> 脚本管理，点击新增脚本（脚本语法为groovy，学习地址：https://www.w3cschool.cn/groovy），数据如下：

注意：此处仅为测试打印一句话，具体业务时，可自行编写脚本内容

#5. 把模型部署好

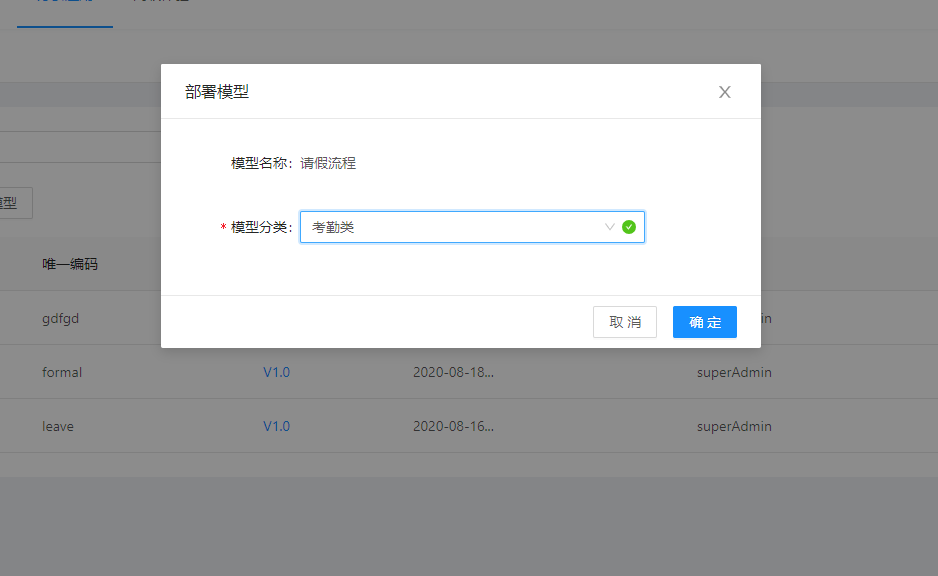

进入菜单：业务流程-> 模型管理，点击我们刚刚创建的“请假流程”的那条数据的“部署”按钮，选择分类：

点击“确定”流程部署完成。

#6. 对部署的定义进行相关配置

进入菜单：业务流程-> 定义管理，点击我们刚刚部署好的“请假流程”的“配置”按钮，对流程定义进行配置。

#6.1.进入“选项”tab栏，对该流程定义的选项进行配置。

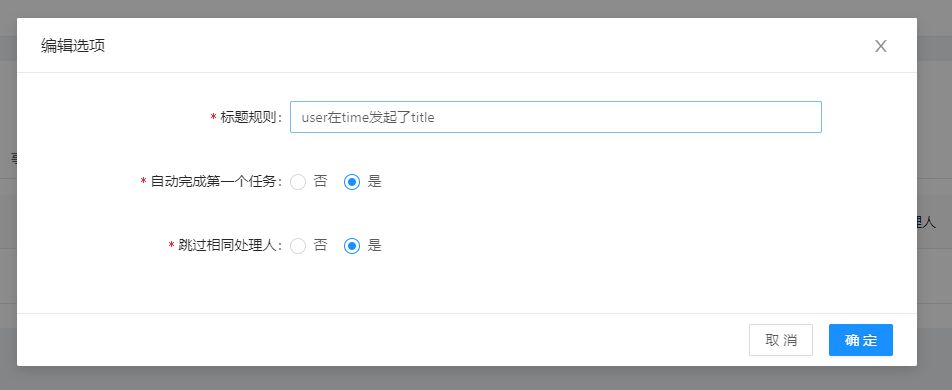

流程标题：可用内置变量为user:发起人姓名，time：发起时间，title: 流程名称，可自由组合为自己需要的格式，如：user发起了title[time]， 则最终效果为：张三发起了请假流程[2020-09-07 12:00:00]，如不填写，则默认格式为“user在time发起了title”。

自动完成第一个任务：即流程启动时，自动完成第一个任务，本流程第一个节点为填写申请单，在起草申请时，已将表单填写完成并启动流程，因此可配置为自动完成第一个任务。

跳过相同处理人：即在流程启动，或任务办理后，若下一节点的办理人跟上一节点的办理人相同，则自动跳过，例如：某流程第一个节点为填写申请单， 第二个节点为“部门经理审批”，张三为部门经理，则自己提交申请后，自动跳过“部门经理审批”节点，避免自己审批自己。

#6.2.进入“按钮”tab栏，对该流程定义的按钮进行配置。

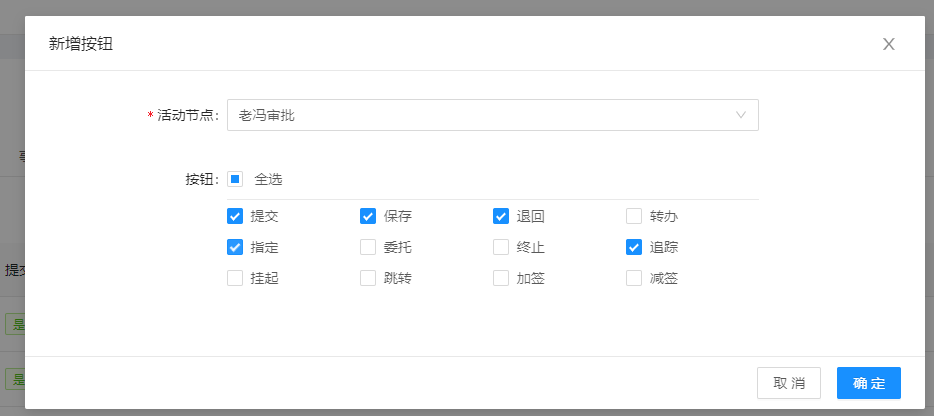

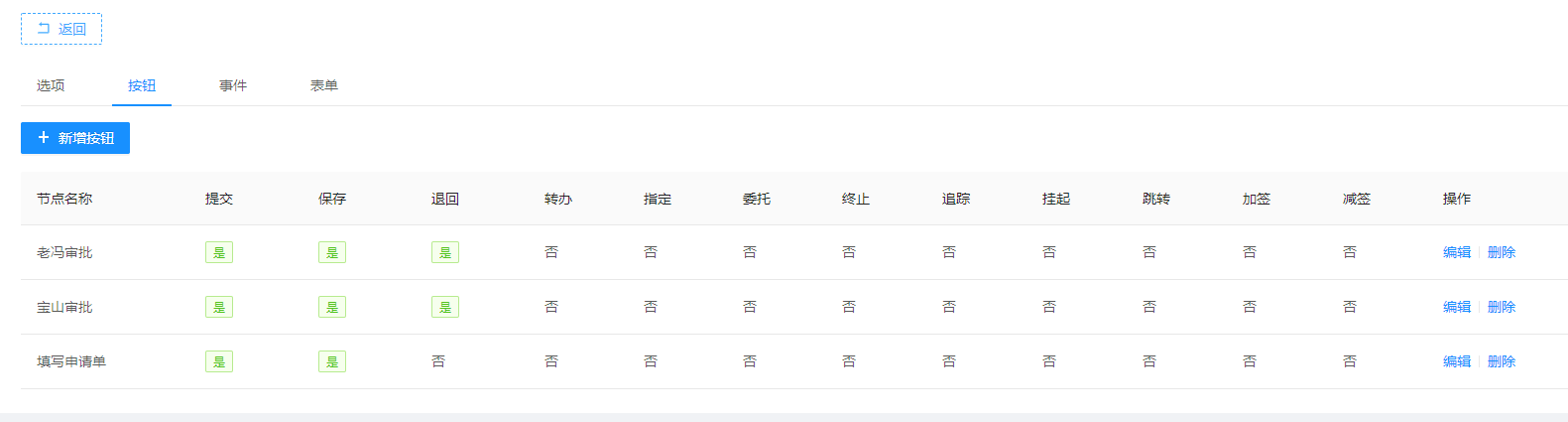

点击“新增按钮”，通过选择活动节点，和勾选按钮的方式对该节点进行配置。

注意：配置了按钮的节点，在审批时拥有这些按钮的权限；“加签”和“减签”按钮仅适用于会签任务，若该任务节点不是会签任务却配置了这两个按钮，在审批时点击按钮会提示“该任务非会签任务”。 关于各个按钮的说明，请见后面第9节：办理一个任务。

若某节点未配置任何按钮，则默认拥有“提交”、“保存”、“退回”、“追踪”四个按钮的权限。

#6.3.进入“事件”tab栏，对该流程定义的事件进行配置。

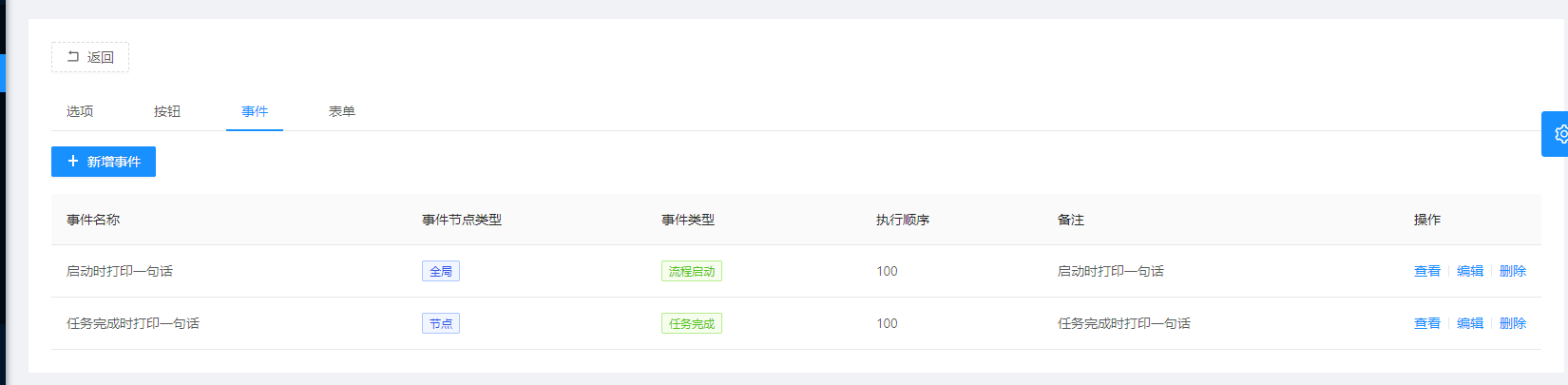

点击“新增事件”按钮，通过选择“节点”或“全局”的方式，对某一节点，或整个流程的全局进行事件控制。

点击“事件类型”下拉框，选择事件的类型

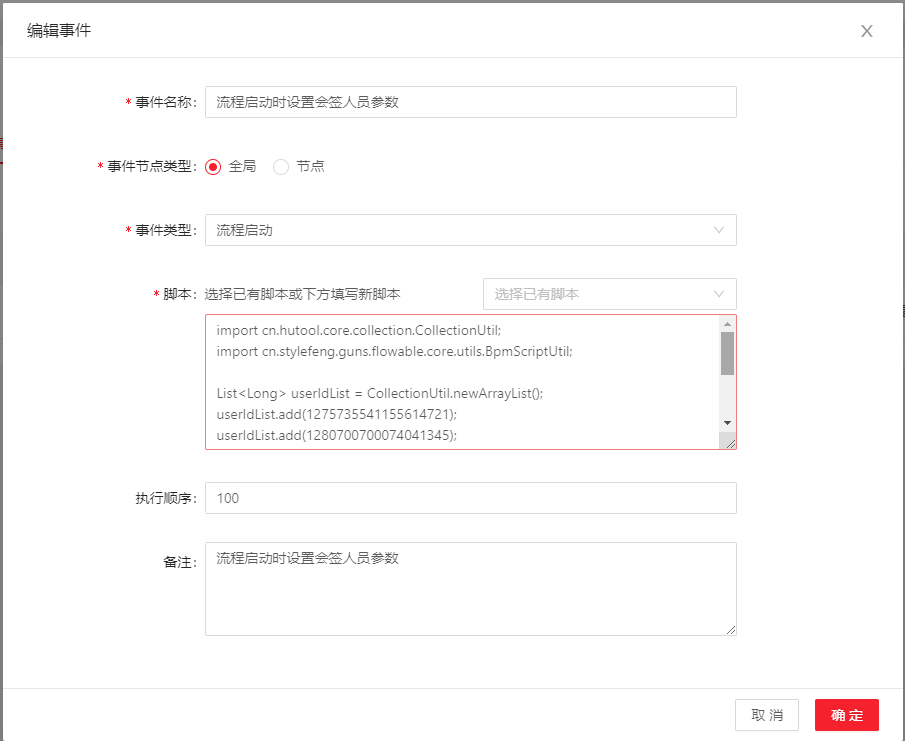

在“脚本”框，可输入脚本代码，也可下拉选择已有的脚本。流程运行触发该事件时，将会执行脚本中的内容，脚本内置变量为execution（DelegateExecution），即当前流程执行器实例， 可以通过获取DelegateExecution，对当前流程执行情况进行处理，比如：流程启动时动态设置后续节点办理人，流程结束时给发起人发送消息等，均可以通过编写脚本的方式实现。

关于DelegateExecution中的方法与使用，请见org.flowable.engine.delegate.DelegateExecution类。

执行顺序：数字越小越先执行（相同的执行顺序，按创建时间正序执行，即最早创建的最先执行）

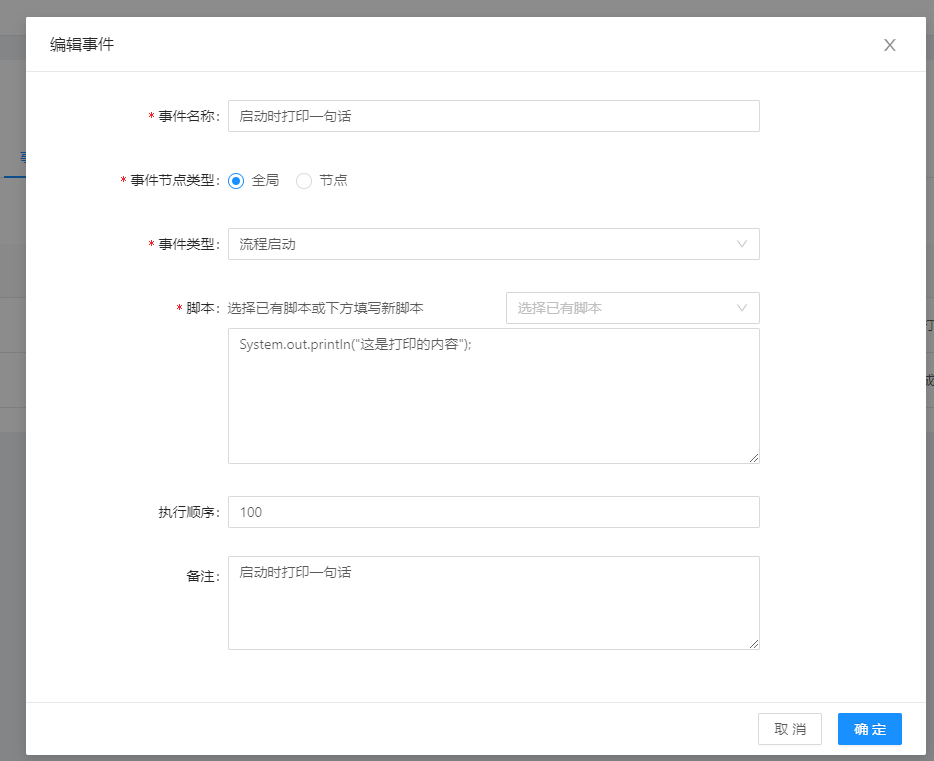

此处为方便演示，仅打印一句话，脚本输入：

System.out.println("这是打印的内容");

#6.4.进入“表单”tab栏，对该流程定义的表单进行配置。

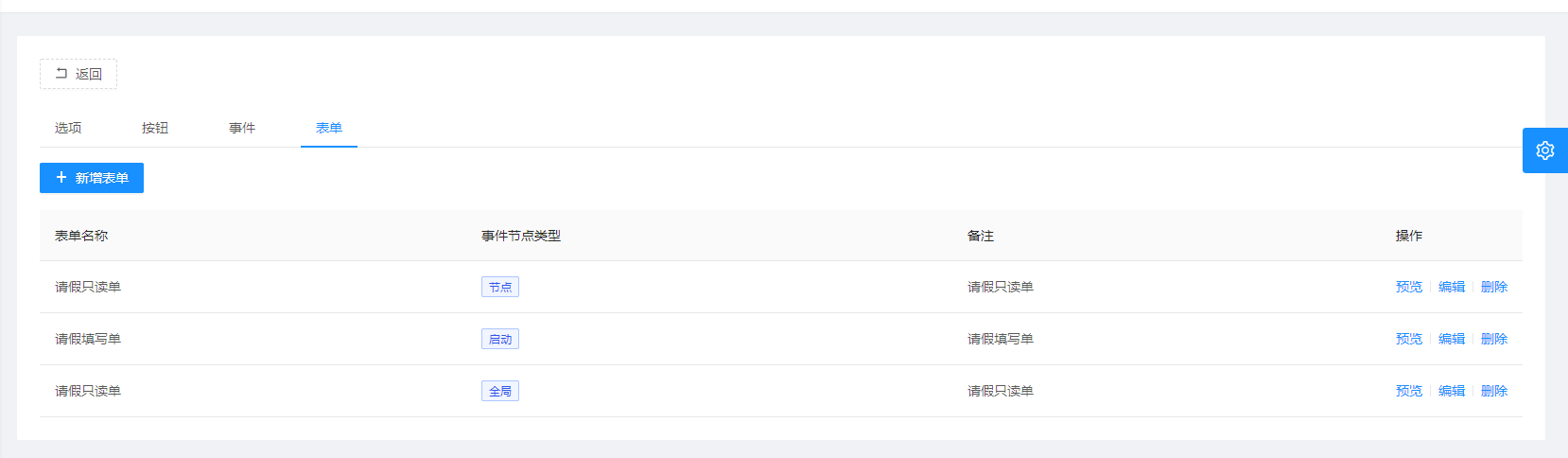

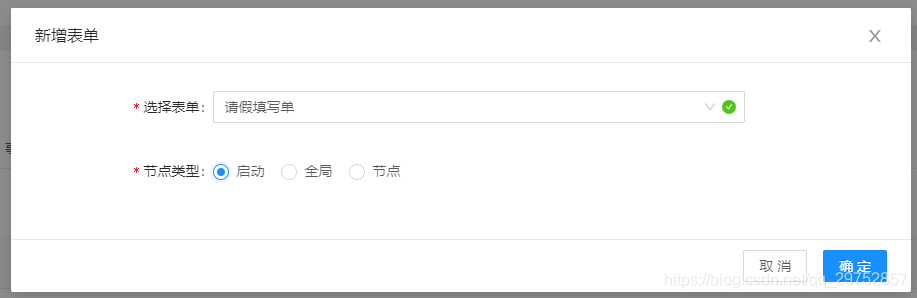

点击“新增表单”按钮，通过选择表单与选择节点类型的方式给流程定义绑定表单。

节点类型：

启动 ：顾名思义，即启动时候的表单，在起草申请时会获取该流程定义的启动节点表单，用于填写发起申请，因此此处配置为“请假填写单”。

全局：即流程的全局表单，在某节点没有配置单独的表单时，就会使用全局表单，一般全局表单用于审批时查看，因此此处配置为“请假只读单”。

节点：即专门给某节点配置表单，在此案例中，第一个节点是填写申请单，后续的节点退回时一般退回到此节点，由发起人修改表单内容后再提交，因此此处配置为“请假填写单”。 而我们在流程定义中配置了“自动完成第一个任务”，因此不会出现用户提交申请后又流转到“填写申请单”这个节点，会自动跳过，避免填写两次。

点击保存，至此，流程定义配置完毕。

#7. 把配置好的定义应用到入口

进入菜单：业务流程-> 定义管理，找到我们刚才配置好的“请假流程”的定义，点击“应用”按钮：

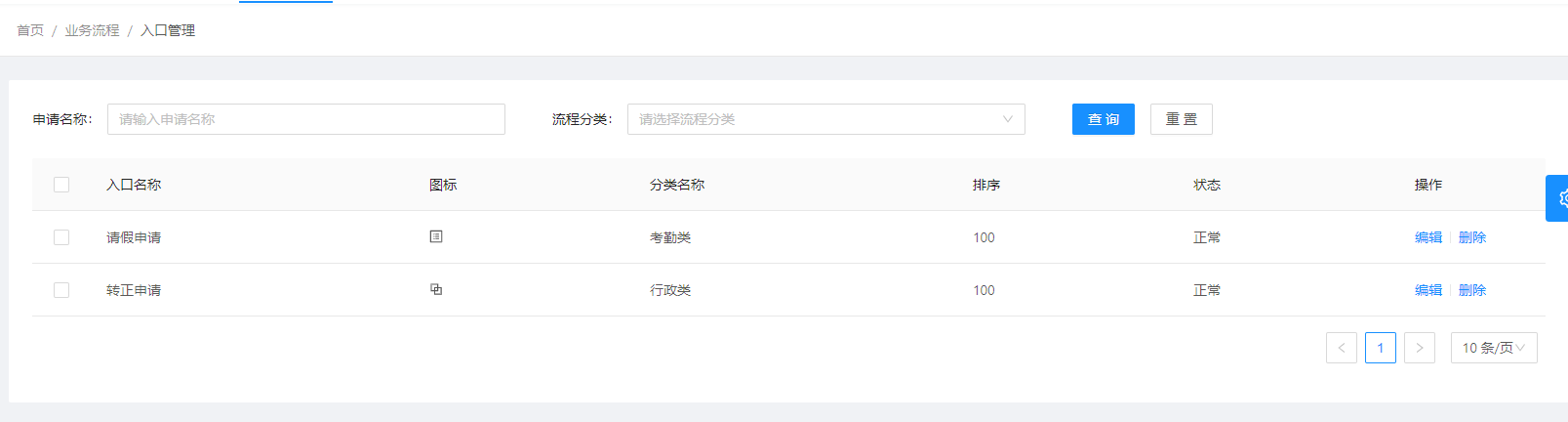

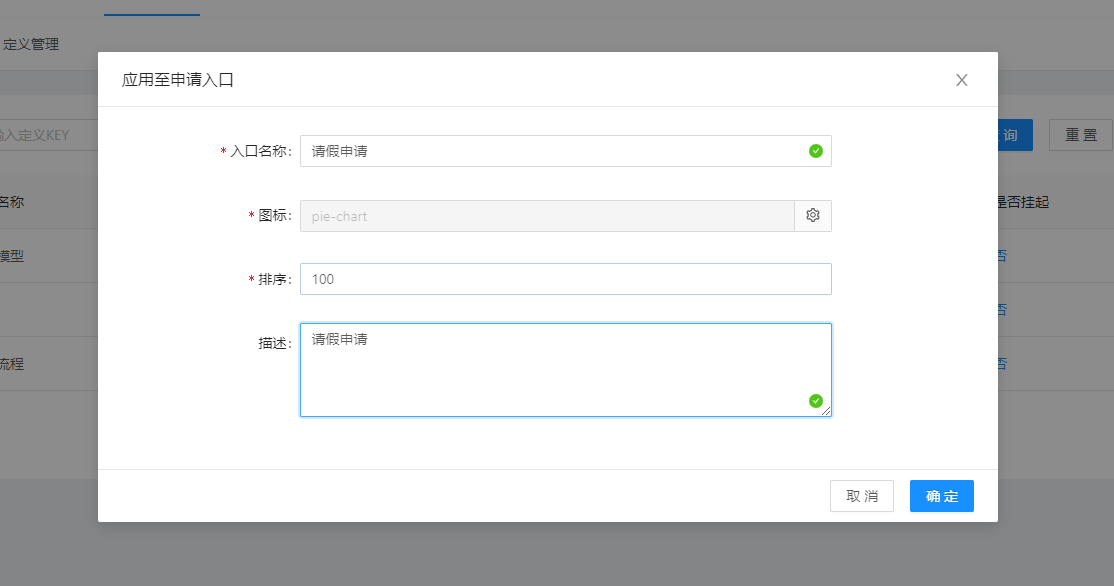

填写好入口名称，图标，排序等，点击保存，即将该流程应用到申请入口了，可以在菜单：业务流程-> 入口管理，看到我们刚才应用好的入口。

接下来，我们就要开始发起申请了。

#8. 在入口起草一个申请

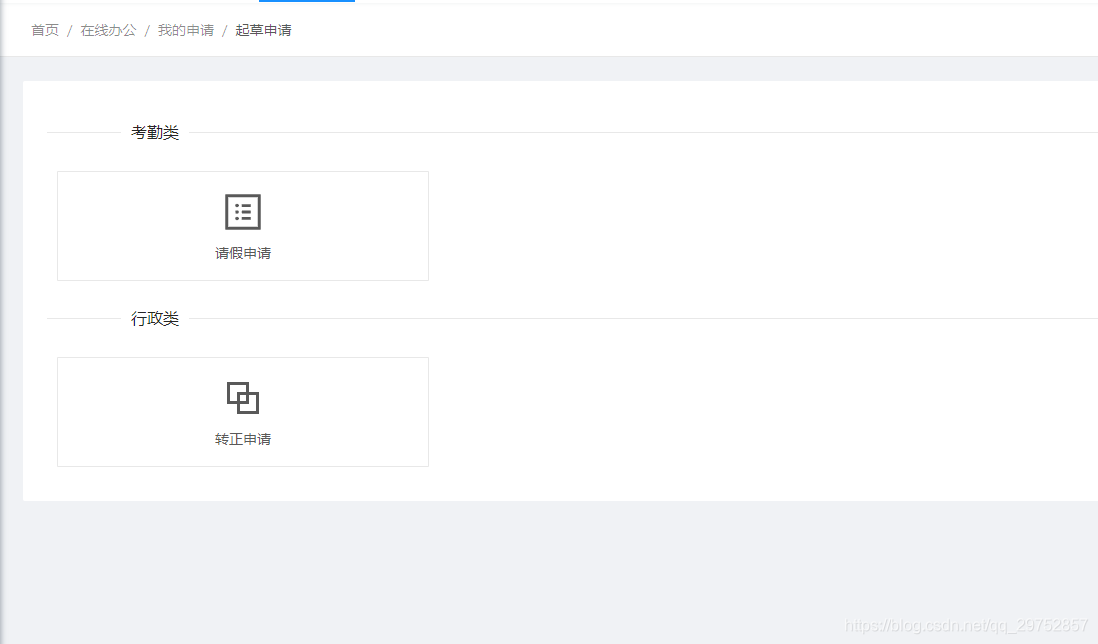

进入菜单：在线办公-> 我的申请 -> 起草申请

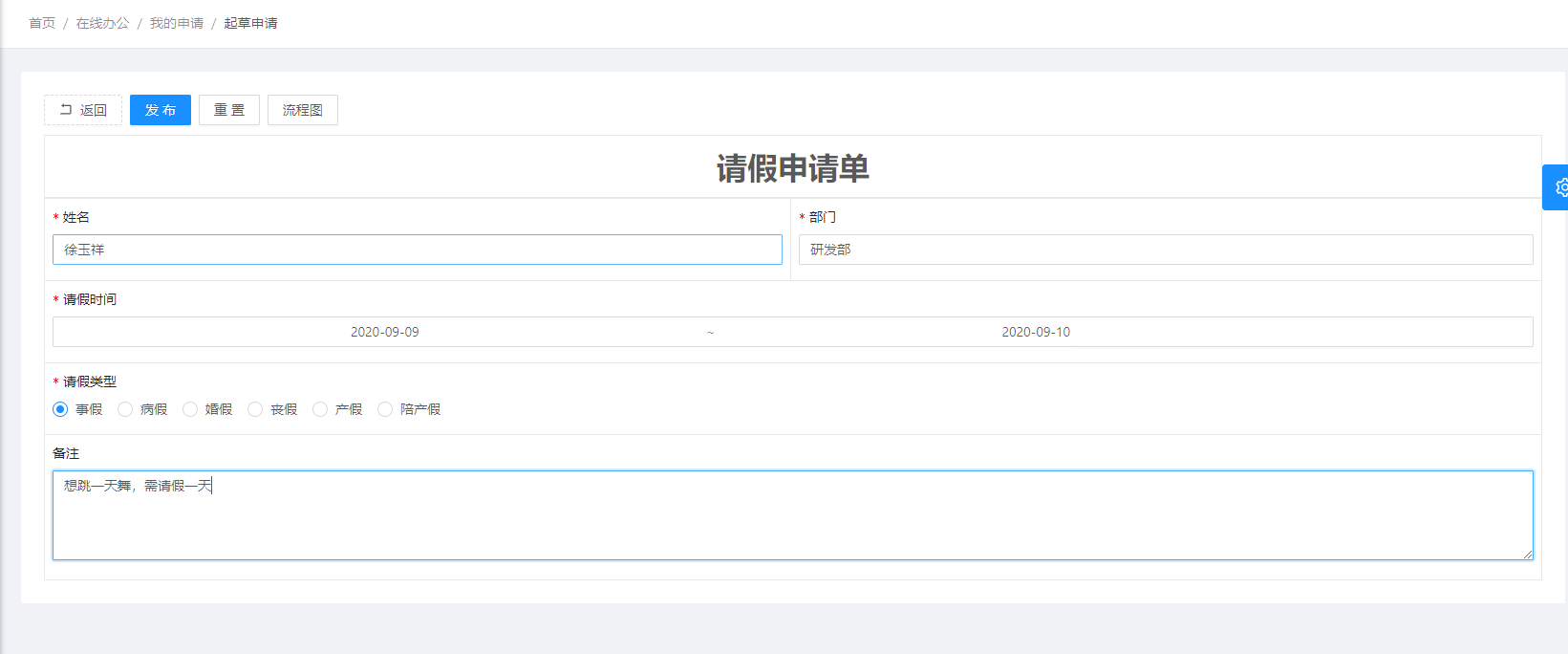

点击“请假申请”，进入填写表单。

将表单填写完成，点击“发布”即启动流程。

#9. 办理一个任务

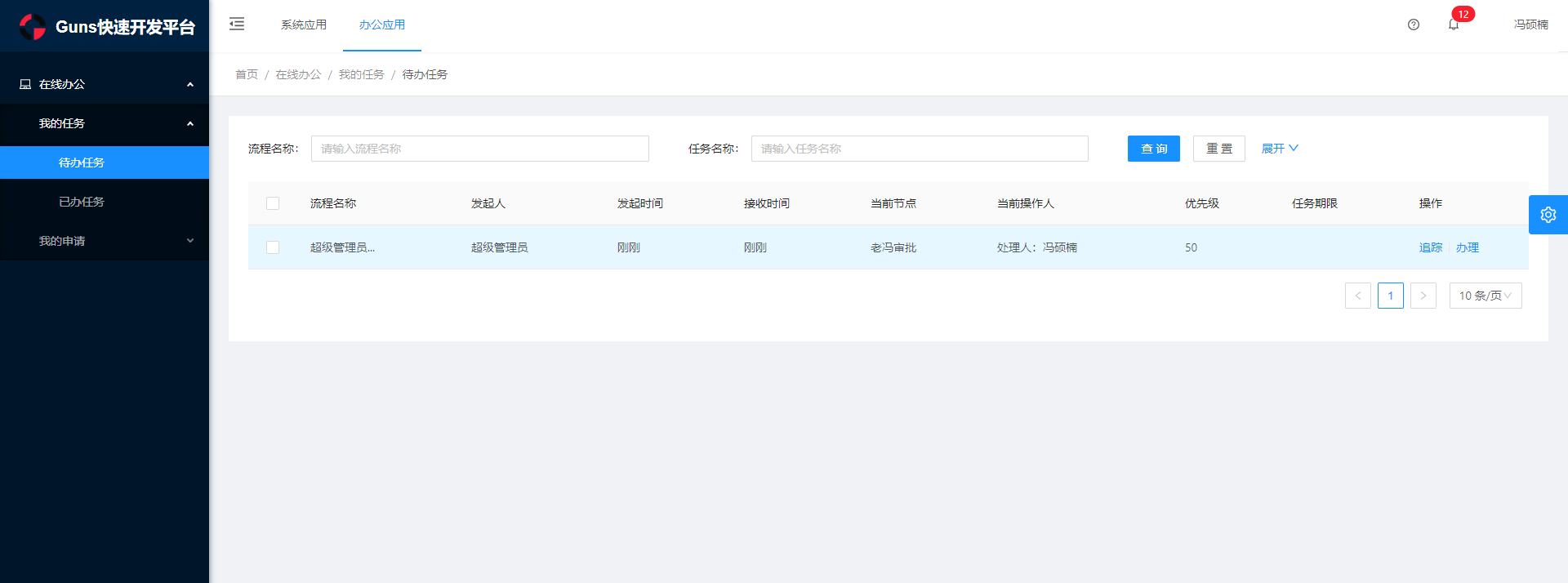

待办人登录系统，进入菜单：在线办公-> 我的任务 -> 待办任务，可看到收到一条待办任务。

点击“追踪”按钮，可看到该流程的图形化信息和审批记录。

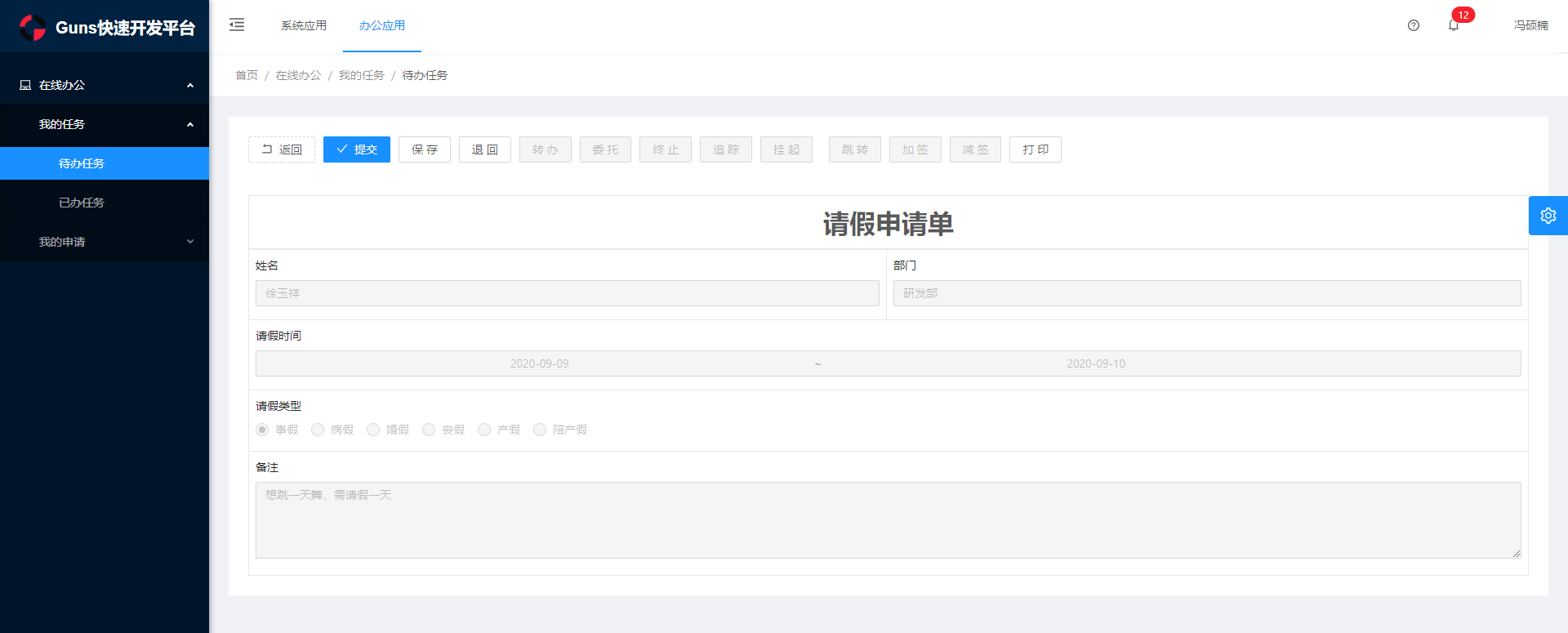

点击“办理”按钮，进入到任务办理界面，可看到填写的申请单信息。

关于各按钮的说明

任务办理页面的按钮展示与否取决于【流程定义】菜单的【按钮配置】功能，见6.2节说明。

提交：

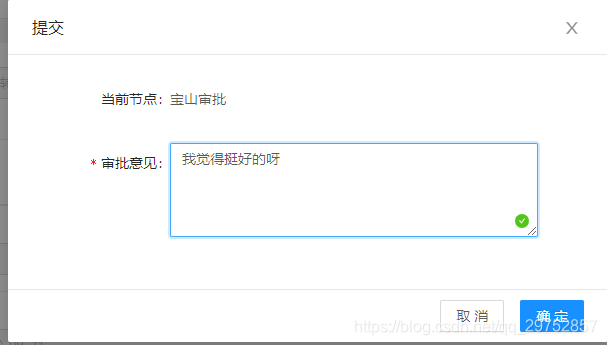

提交即将任务完成并流转至下一节点，点击“提交”按钮，弹出审批意见框

点击确定，即完成任务，并将任务流转至下一节点。

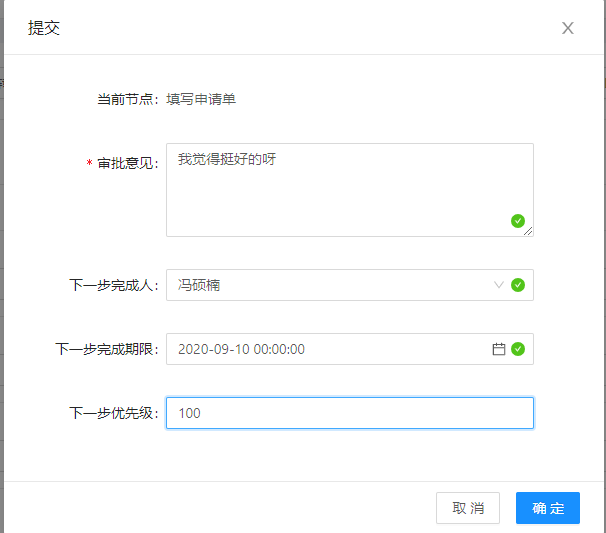

注意：在流程定义的按钮配置时，如果配置了“指定”这个按钮，则在点击提交时，会有指定下一节点办理人的选项，即，“指定”这个按钮并非真正的 按钮，它是与“提交”按钮组合形成的效果。如下图所示：

提交并指定下一步办理人信息后，任务将流转至下一节点，并设置好任务办理人、办理期限等。

保存：

保存即在用户审批任务时，若修改了填写的表单信息，但不想马上提交任务，则可以临时保存，填写的数据也会保存。

退回：

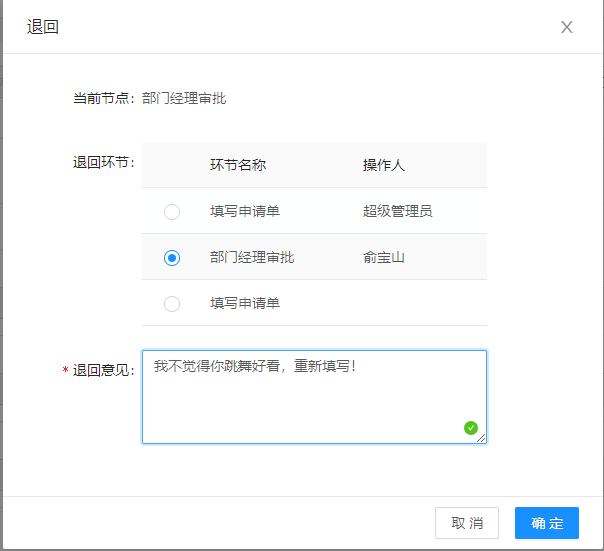

退回，顾名思义即将任务退回，本流程支持将任务退回到任一历史节点，并兼容并行网关，子流程等。

任务退回后，相应的审批人会收到该待办任务。

转办：

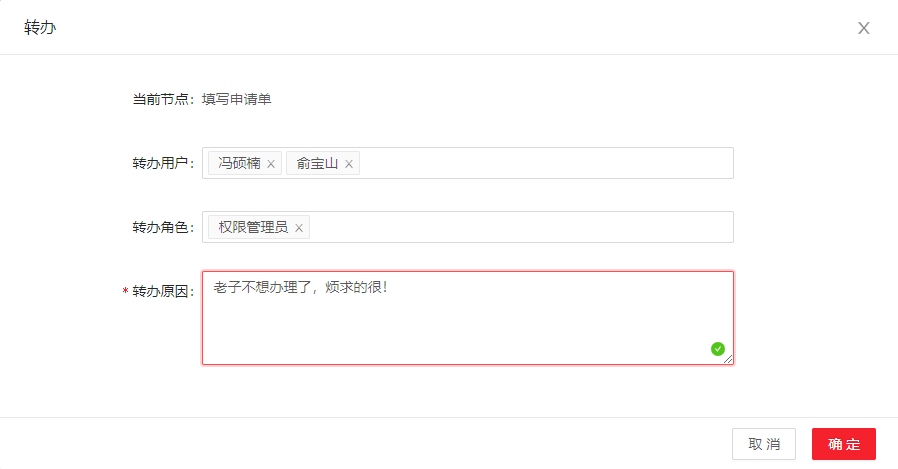

转办，即将本该属于自己办理的任务，因为一些特殊情况，转办给其他人，或其他角色。

点击转办后，要转办的人或角色都会收到一条待办任务，其中一人完成后，任务消失，并流转至下一节点。

委托：

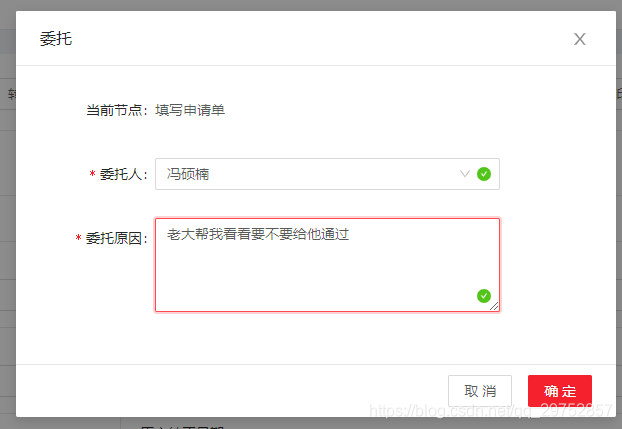

委托，即阅示的意思。用户审批某任务时，不知道该不该给通过，或者拒绝，可邀请其他人来阅示，并给出意见，被邀请的人完成（解决）该任务并给出 意见后，任务会回到原办理人手里，原办理人提交任务，流转至下一节点。

终止：

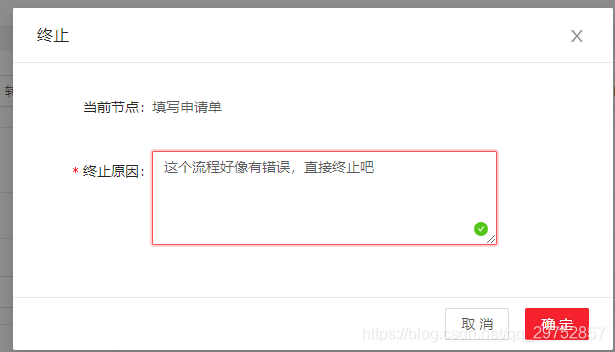

终止，即直接终止该流程实例，终止后该流程实例直接结束。

追踪：

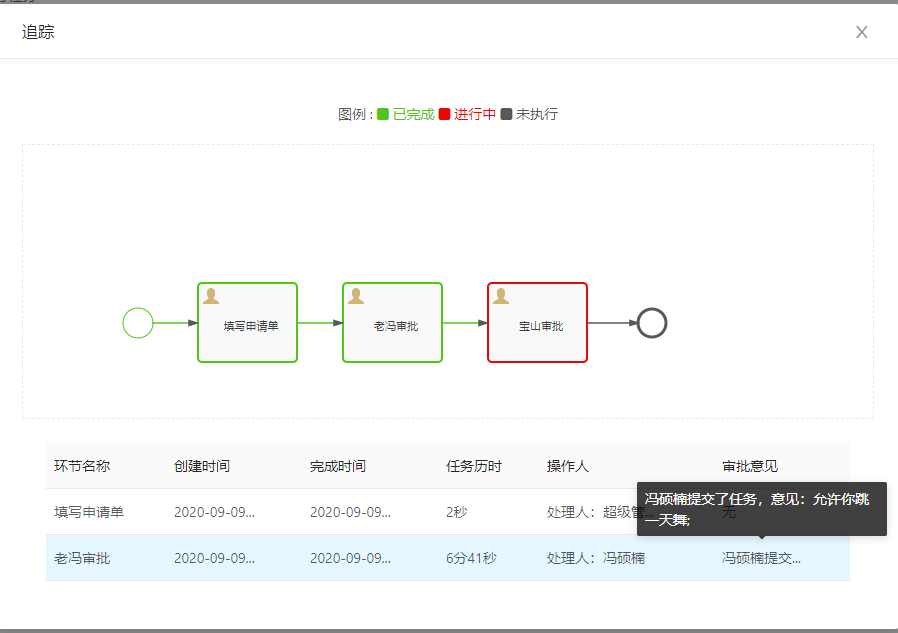

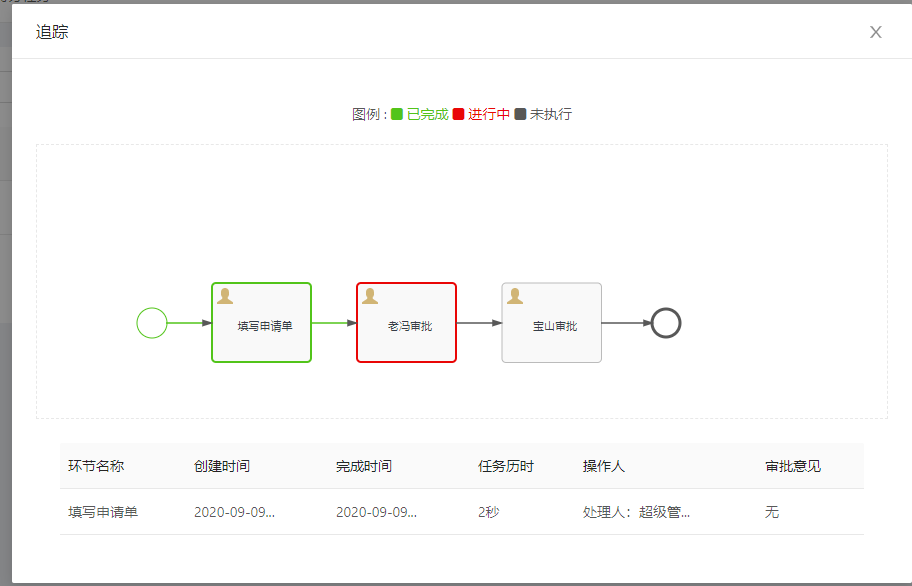

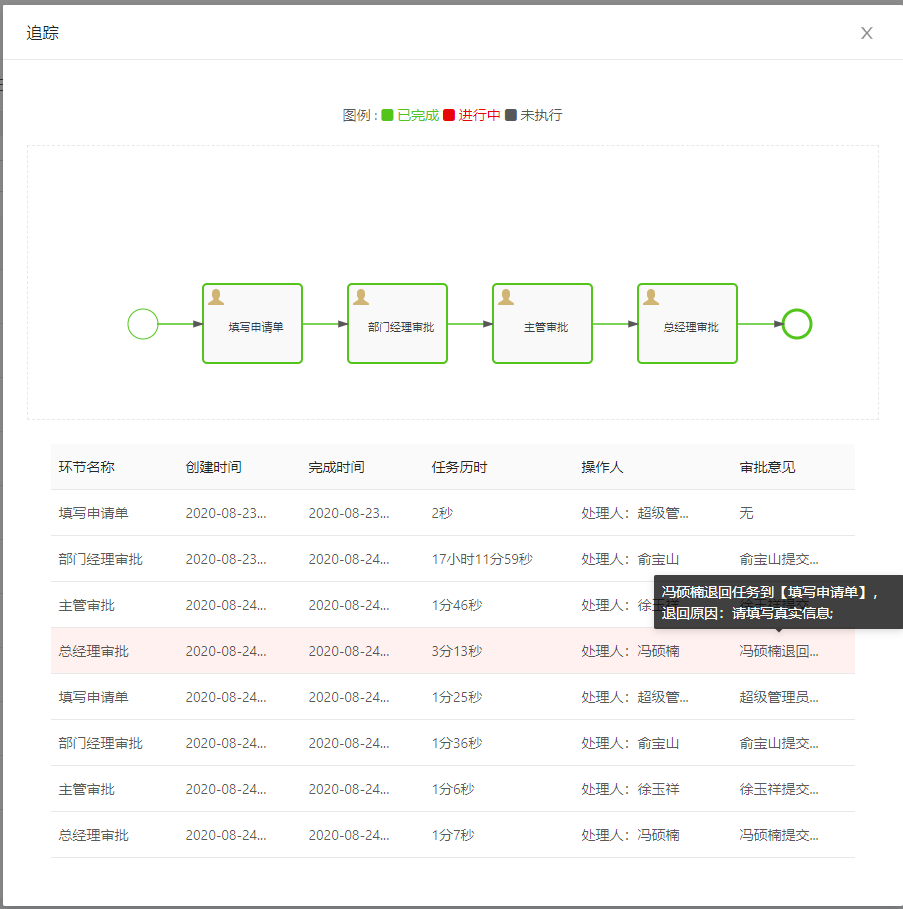

追踪，即追踪该流程的流转信息，这个在流程定义、起草申请、实例管理等处均可看到。 追踪包含可视化图形（鼠标放到节点上会变色，非静态图片）和每个节点的审批意见，如图所示：

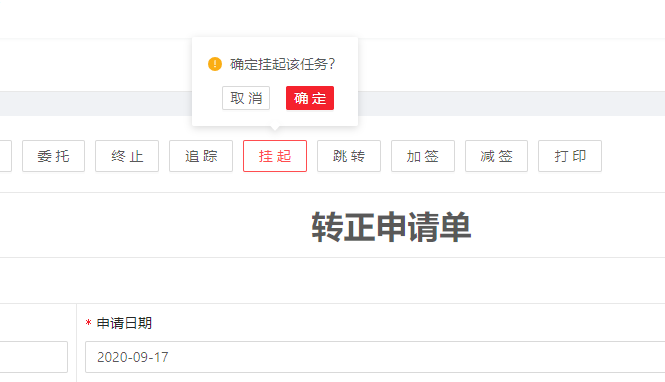

挂起：

挂起，即将该流程实例挂起，跟【实例管理】里面的挂起功能一致，任务（实例）挂起后，待办人看不到该条待办任务。

跳转：

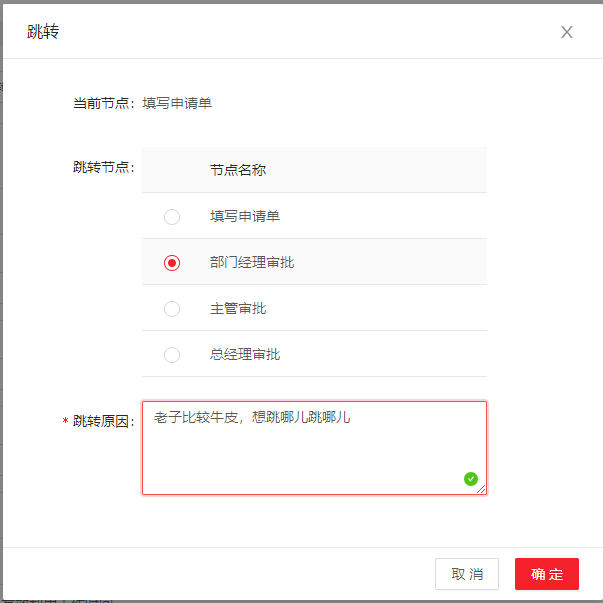

跳转这个功能就比较牛皮了，一般给领导审批的节点配置。点击“跳转”按钮，可将流程跳转到任意节点，注意是任意节点，哪怕是审批过的，它跟退回 的区别就是：退回只能退回到审批过的节点，跳转可以跳到任意节点。此功能能够满足特事特办的需求。

加签：

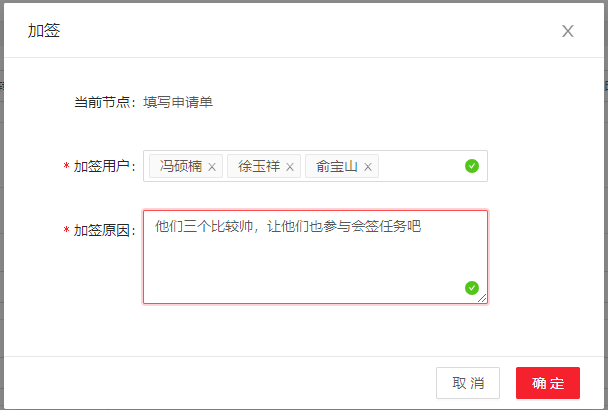

加签，即给会签（或签）任务动态增加办理人，增加的办理人会收到待办任务。

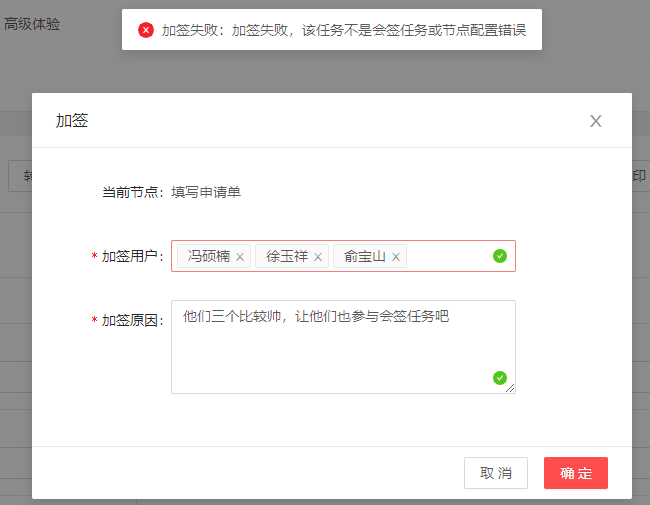

此功能仅针对会签（或签）任务，如果不是会签（或签）任务，即便 有此按钮，点击加签也会提示“该任务不是会签（或签）任务或节点配置错误”。

减签：

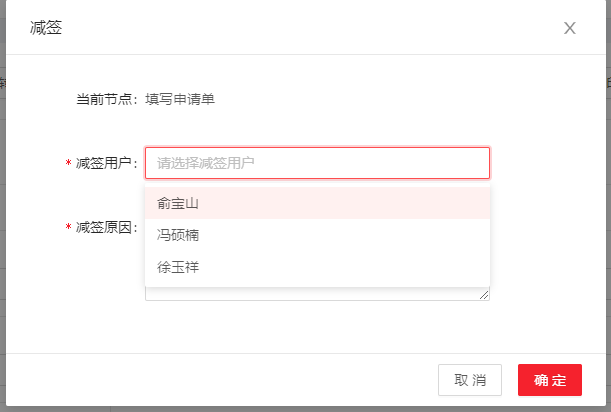

加签，即给会签（或签）任务动态减少办理人，减去的办理人不会收到待办任务。 点击“减签”按钮，会弹出减签对话框，并列出本节点原本该审批的人是哪些，可以减少一个或多个人。

此功能仅针对会签（或签）任务，如果不是会签（或签）任务，即便 有此按钮，点击加签也会提示“该任务不是会签（或签）任务或节点配置错误”。

打印：

打印就是打印当前申请单，可用作存档等。

#已办任务

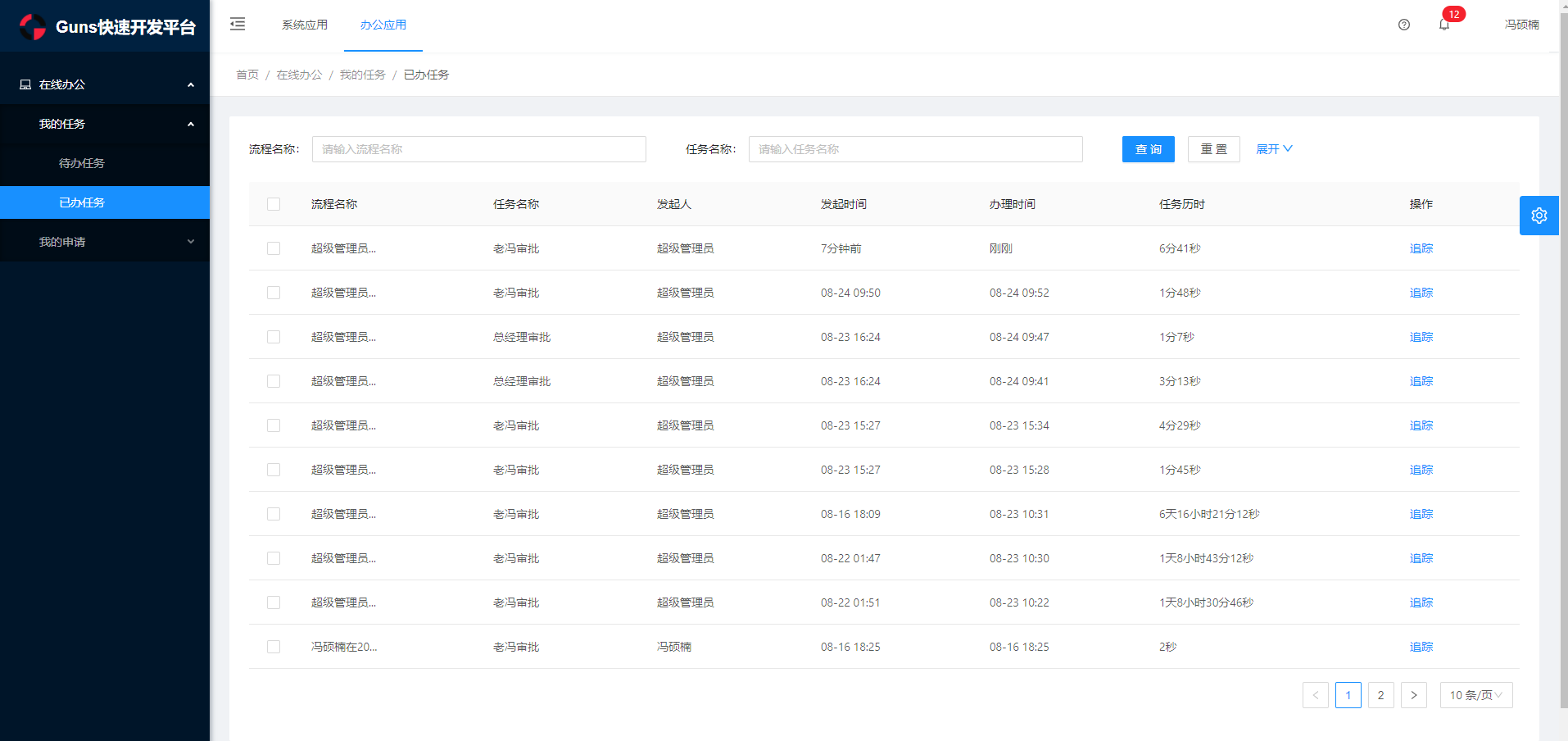

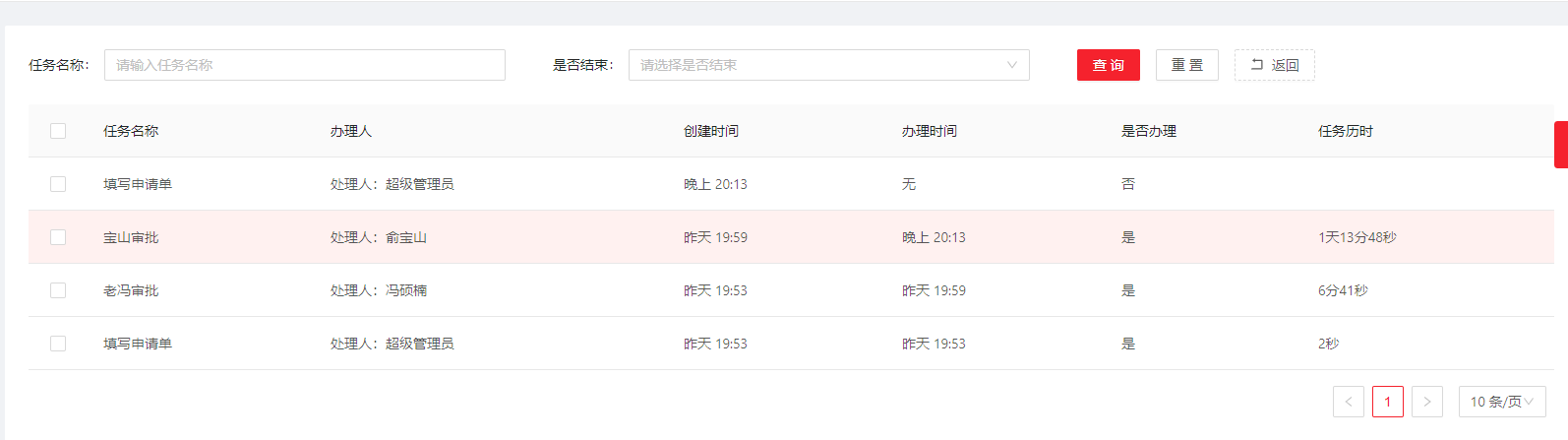

进入菜单：在线办公-> 我的任务 -> 已办任务，可看到我们刚刚办理的任务。

在已办任务的“追踪”功能可以看到我们刚刚的审批信息。

#10. 看看流程的运行情况

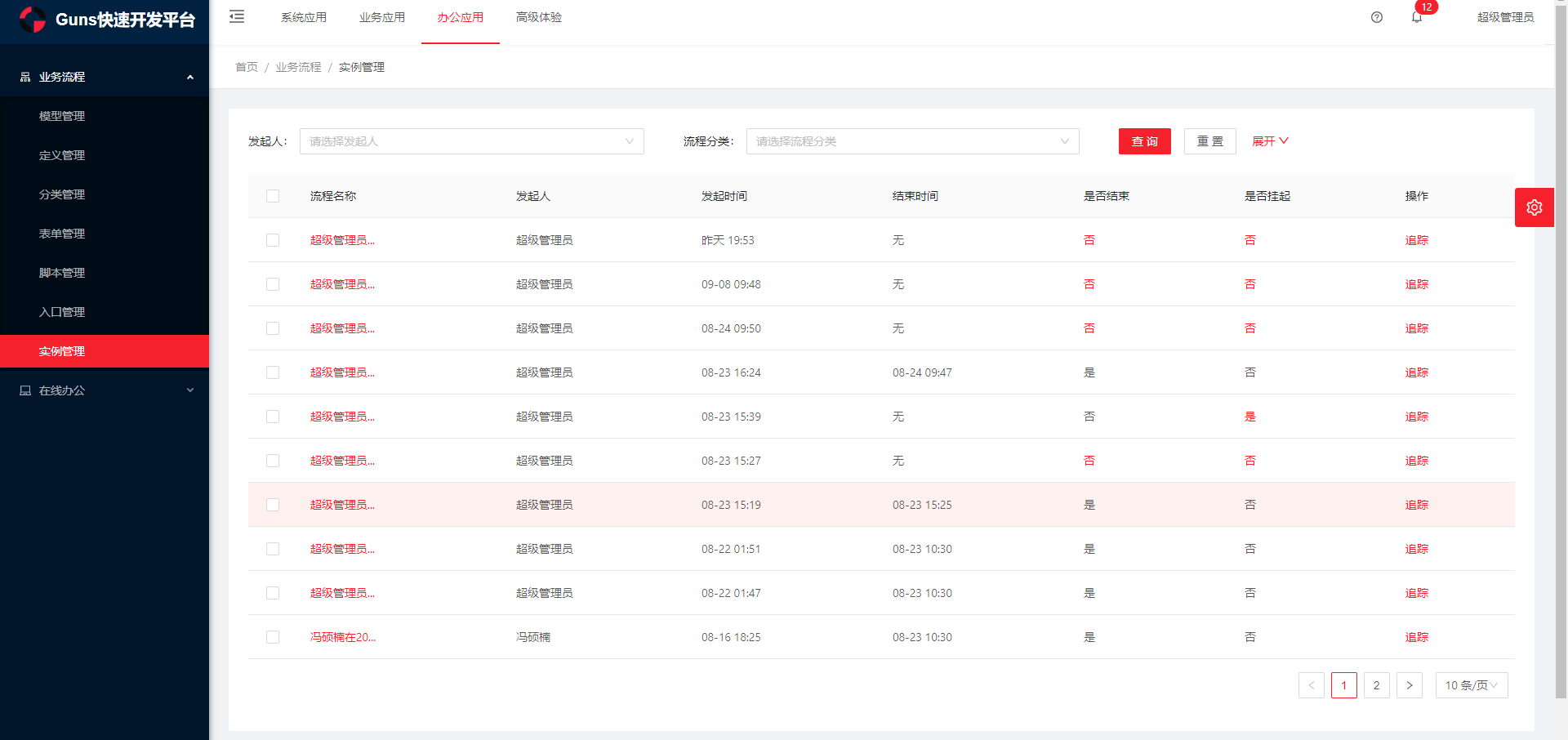

进入菜单：业务流程->实例管理，可以对所有的流程实例进行管理与监控

可以对未结束的流程进行挂起、结束（终止）等操作。逻辑如下：

未结束的流程：

  • 未挂起的流程：可以挂起，可以结束
  • 已挂起的流程：可以激活，不可结束，激活后才能结束

已结束的流程：

不能操作

点击流程标题的链接，会进入到该实例的任务办理情况。

#11.常见问题汇总（不断更新）

#11.1 代码树

工作流代码树

工作流代码树
│
├─button			->流程按钮
│
├─category			->流程分类
│
├─definition		->流程定义
│
├─draft				->流程草稿
│
├─event				->流程事件
│
├─form				->流程表单
│
├─instance			->流程实例
│
├─model				->流程模型
│
├─option			->流程选项
│
├─script			->流程脚本
│
├─shortcut			->申请入口
│
├─task				->任务相关
│  │
│  ├─donetask		->已办任务
│  │
│  ├─handletask		->任务办理
│  │
│  ├─instancetask	->实例任务
│  │
│  └─todotask		->待办任务
│
└─user				->流程用户

#11.2 怎么用工作流

将designer.sql、guns-separation.sql导入到您的数据库，然后在FlowableConfig.java中找到如下代码：

    @Bean
    public FlowableProperties flowableProperties() {
        FlowableProperties flowableProperties = new FlowableProperties();
        //关闭自动任务
        flowableProperties.setAsyncExecutorActivate(false);
        //关闭自动创建表，第一次创建完表之后可以关闭
        flowableProperties.setDatabaseSchemaUpdate(Convert.toStr(false));
        //关闭自动部署resource/processes中的流程文件
        flowableProperties.setCheckProcessDefinitions(false);
        return flowableProperties;
    }

第一次使用，将setDatabaseSchemaUpdate改为true，启动项目，会自动创建工作流相关表，创建完毕，可将此处改为false，后续就不用再创建了。

#11.3 会签审批怎么配置

以上面的请假流程为例，我们看下会签审批如何配置：

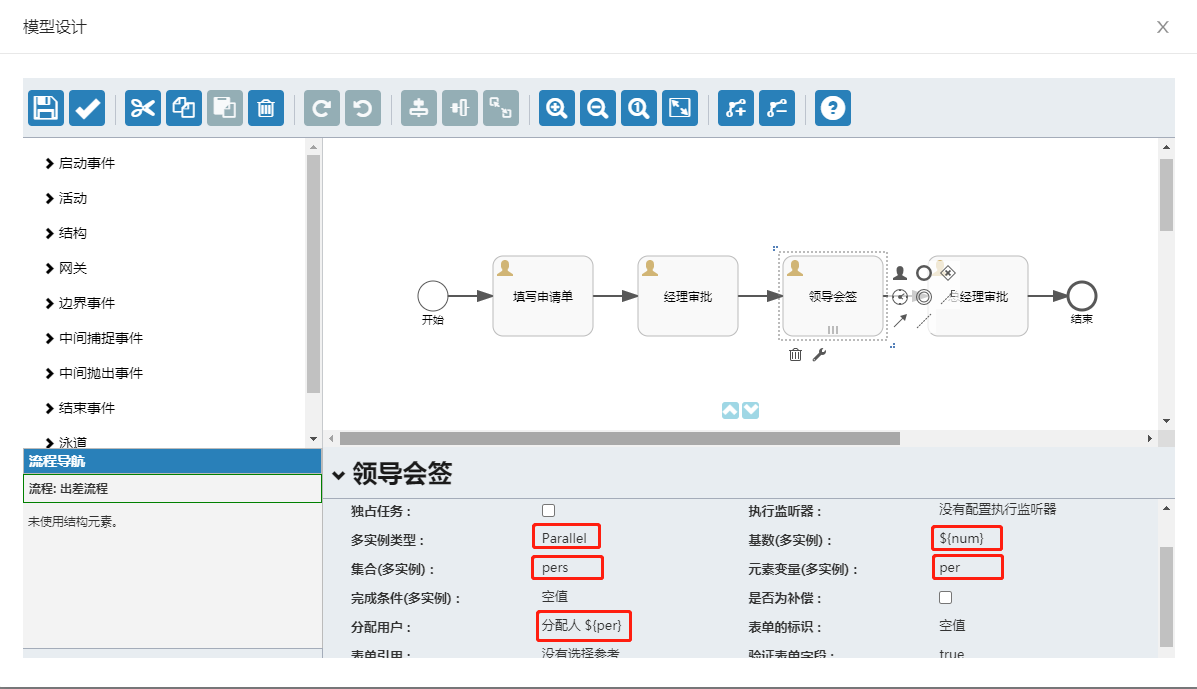

  • 1.双击某用户任务节点

  • 2.多实例类型：Parallel（并行，并发执行，到此节点时同时生成多个任务）；Sequential（串行，按顺序执行，生成一个任务，一人审批完成继续生成下一个任务）

  • 3.多实例基数：定义多实例的基数，指定多实例会签人数，循环多少次后结束，一般设定会签人集合的大小，例如：${num} （可在流程启动时设定该变量，类型为 Integer）

  • 4.多实例集合的变量名：即会签人id集合的变量名，如pers，可在流程启动时设置该变量，传入要会签的人的id的集合。

  • 5.多实例元素变量名：即循环遍历时每个元素的变量名，如per，则需要在该节点的审批人中指定为${per}

  • 6.多实例完成条件：定义多实例的完成条件，内置多实例变量包括：nrOfInstances（实例总数）、nrOfActiveInstances（当前还未完成的，对于顺序的多实例，此值总是1）、nrOfCompletedInstances（已完成的实例个数），例如：${nrOfCompletedInstances/nrOfInstances >= 0.8} （说明当有 80% 的任务完成时，会完成此多实例）。 如未配置，则所有人审批完成后，流程才流转至下一节点。

流程配置完成后，在流程启动事件添加脚本：启动时设置会签人员。

脚本内容如下：

import cn.hutool.core.collection.CollectionUtil;
import cn.stylefeng.guns.flowable.core.utils.BpmScriptUtil;

List<Long> userIdList = CollectionUtil.newArrayList();

//此处直接设置三个用户id，在实际业务中，您可以自己定义会签人员的获取方式，
//比如LoginContextHolder.me().getCurrentUserLeaders()
//获取当前用户的领导id集合，在getCurrentUserLeaders()中编写您获取当前用户领导id集合的逻辑即可

userIdList.add(1275735541155614721);
userIdList.add(1280700700074041345);
userIdList.add(1280709549107552257);

//调用脚本工具类，给执行实例设置会签人员
//execution（DelegateExecution）为内置变量，您可以通过execution来对流程执行实例进行各种操作
//关于DelegateExecution中的方法与使用，请见org.flowable.engine.delegate.DelegateExecution类。
BpmScriptUtil.setVariableForInstance(execution, "pers", userIdList);

//调用脚本工具类，给执行实例设置多实例基数为会签人员数量
BpmScriptUtil.setVariableForInstance(execution, "num", 3);

以上内容配置好后，启动流程，会执行此脚本，给该节点设置会签人员，流程运转到该节点时，该节点设置的会签人员每个人都会收到待办任务，进行会签审批。

#11.4 上线相关

由于flowable使用的数据库名为大写，在部署到linux时，请开启大小写忽略： 打开my.cnf或my.ini

lower_case_table_names = 1

#11.5 学习文档

flowable官方学习文档
