角点检测----Harris

引例
当我们在大街上突然遇到一位多年不见的好友，甚至不需要看到她的正脸，仅通过背影或者走路就可以认出是。在这个过程中，把好友看做一个集合体，这个集合中有许多特征点，比如大眼睛、长发、身材很好等，正是通过这些特征点来将这个人记在脑子里，最后在人群中突然出现这些特征点的某几个，就会和存在大脑里特征点集合匹配重合，确认就是她。
如上例在图像处理中，也要对图像进行特征提取，一个图像的特征有很多，比如颜色、纹理、形状等。这里我们介绍一种特征类型，角点。它是两个边的交点，它代表这两个边的方向改变的点。

看上图赫本的照片，我在其中截取了六块，现在如果将这个六块拼接回到原图中，E和F很容易就能认出是眼睛和嘴巴直接拼接会原位，D也可以看出是头发和背景的交界处也很容易找到原位置，但ABC特征不够明确，有很多可能的位置。现在将赫本看做为一个矩形，一遍更易理解。

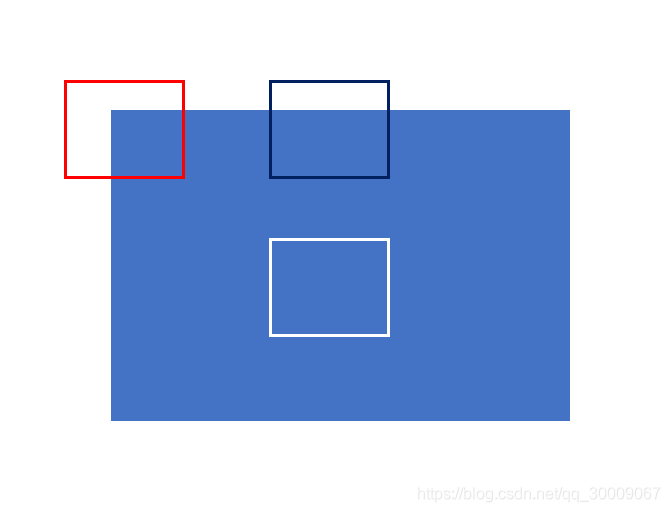

如上图，有三个颜色的矩形窗口在蓝色大矩形上滑过，现在让这三个窗口都沿着横平竖直两个方向移动一定的距离，白色窗口移动时在两个方向上像素值都不会改变，黑色窗口在水平方向移动不会有像素变化竖直方向会有变化，红色窗口在两个方向像素值都会有变化。红色窗口中就是一个角，显然他比黑色窗口里的边缘更易定位。
Harris 角点检测器(Harris Corner Detection)
这里介绍一种角点检测算法， Harris 角点检测器(Harris Corner Detection)，角点是两条边缘的交点，它表示两条边方向改变的地方，所以角点在任意一个方向上做微小移动，都会引起该区域的梯度图的方向和幅值发生很大变化。也就是一阶导数(即灰度图的梯度)中的局部最大所对应的像素点就是角点，使一个固定尺寸的窗口在图像上某个位置以任意方向做微小滑动，如果窗口内的灰度值（在梯度图上）都有较大的变化，那么这个窗口所在区域就存在角点。
1、让一个窗口的中心位置放置在灰度图像的$(x,y)$位置，这个位置的灰度值为$I(x,y)$，窗口沿着$x$和$y$方向分别移动一个很小的位移$u$和$v$到达一个新位置$(x+u,y+v)$，新位置灰度值为$I(x+u,y+v)$，窗口移动过程中产生的灰度值变化值为$[I(x+u,y+v)-I(x,y)]$。窗口函数为$w(x,y)$得到如下公式（1）：
$E(u,v)=\sum _{(x,y)}w(x,y)\times [I(x+u,y+v)-I(x,y){]}^2$ （1）
经过泰勒公式展开得到式（2）.
$E(u,v)\approx \sum _{(x,y)}w(x,y)\times [I(x,y)+u{I}_x+v{I}_y-I(x,y){]}^2$ （2）
化简得到式（3）.
$E(u,v)=\sum _{(x,y)}w(x,y)\times [u^2{I}_x^2+v^2{I}_y^2+2uv{I}_x{I}_y]$ (3)
将$u$和$v$提出得到式（4）.
$E(x,y)=\left[\begin{array}{c}u,v\end{array}\right]M\left[\begin{array}{c}u\\ v\end{array}\right]$ (4)
其中矩阵$M$为：
$M=\sum _{(x,y)}w(x,y)\left[\begin{array}{cc}{I}_x^2& I_x{I}_y\\ I_x{I}_y& I_y^2\end{array}\right]$$\to$$R^{-1}\left[\begin{array}{cc}{\lambda }_1& 0\\ 0& {\lambda }_2\end{array}\right]R$
可以把$R$看成旋转因子，其不影响两个正交方向的变化分量。经对角化处理后，将两个正交方向的变化分量提取出来，就是 ${\lambda }_1$ 和 ${\lambda }_2$（特征值）。
2、灰度值变化的大小则取决于矩阵$M$，那么如何找到这些窗口，我们可以使用矩阵的特征值来实现。计算每个窗口对应的得分（角点响应函数$R$）：
$R=det(M)-k(trace(M){)}^2$
其中$det(M)={\lambda }_1{\lambda }_2$是矩阵的行列式，$trace(M)={\lambda }_1+{\lambda }_2$是矩阵的轨迹。${\lambda }_1$和${\lambda }_2$是矩阵的特征值，$k$是经验常数，范围在$[0.04,0.06]$之间。
3、根据 $R$ 的值，将这个窗口所在的区域划分为平面、边缘或角点。为了得到最优的角点，我们还可以使用非极大值抑制。因为特征值 ${\lambda }_1$ 和 ${\lambda }_2$ 决定了 R 的值，所以我们可以用特征值来决定一个窗口是平面、边缘还是角点：
*平面: 该窗口在平坦区域上滑动，窗口内的灰度值基本不会发生变化，所以 $\left|R\right|$值非常小，在水平和竖直方向的变化量均较小，即$I_x$和 $I_y$ 都较小，那么 ${\lambda }_1$ 和${\lambda }_2$ 都较小；
*边缘:[公式] 值为负数，仅在水平或竖直方向有较大的变化量，即$I_x$和 $I_y$ 只有一个较大，也就是 ${\lambda }_1\gg {\lambda }_2$或${\lambda }_1\ll {\lambda }_2$ ；
*角点:$R$值很大，在水平、竖直两个方向上变化均较大的点，即$I_x$和 $I_y$ 都较大，也就是 ${\lambda }_1$ 和 ${\lambda }_2$ 都很大。
Harris 角点检测的结果是带有这些分数$R$的灰度图像，设定一个阈值，分数大于这个阈值的像素就对应角点。
Opencv中Harris检测器的使用
opencv中提供实现Harris角点检测的函数cornerHarris()，使用起来非常方便，相关代码如下：

#include <iostream>
#include <string>
#include <opencv2/imgcodecs.hpp>
#include <opencv2/highgui.hpp>
#include <opencv2/imgproc.hpp>

using namespace cv;
using namespace std;

Mat src_image , src_image_gray;
int thresh = 100;									//阈值变量
const int Max_thresh = 255; 						//最大阈值
const char* windows_title = "Harris检测器";		//展示窗口标题
const string PATH = "lena2.jpg";
RNG rng(12345);

void cornerHarris_demo(int , void*);

int main(int argc, char const *argv[])
{
	src_image = imread(PATH);
	cvtColor( src_image, src_image_gray, COLOR_BGR2GRAY );
	namedWindow( windows_title, WINDOW_AUTOSIZE );
	createTrackbar( "Threshold: ", windows_title, &thresh, Max_thresh, cornerHarris_demo );
	cornerHarris_demo(0 , 0);
	waitKey(0);
	return 0;
}

void cornerHarris_demo(int , void*)
{
	Mat dst, dst_norm, dst_norm_scaled;
	dst = Mat::zeros( src_image.size() , CV_32FC1 );
	int blockSize = 2;
	int apertureSize = 3;
	double k = 0.04;
	cornerHarris( src_image_gray, dst, blockSize, apertureSize, k, BORDER_DEFAULT );    //Harris 角点检测
	normalize( dst, dst_norm, 0, 255, NORM_MINMAX, CV_32FC1, Mat() );					//归一化处理
	convertScaleAbs( dst_norm, dst_norm_scaled );										//位深转换
	for (int i = 0; i < dst_norm.rows; ++i)
	{
		for (int j = 0; j < dst_norm.cols; ++j)
		{
			if ( (int) dst_norm.at<float>(i,j) > thresh )
			{
				circle( dst_norm_scaled, Point( i , j ), 5, Scalar(rng.uniform(0,255), rng.uniform(0,255), rng.uniform(0,255)), 2, 8, 0 );
				circle( src_image, Point( i , j ), 5, Scalar(rng.uniform(0,255), rng.uniform(0,255), rng.uniform(0,255)), -1, 8, 0 );
			}
		}
	}
	imshow( windows_title, src_image );
	imwrite( "Harris.jpg", src_image );
}

将检测到的角点绘制在原图上并保存，最终运行结果如下：
