NEC协议规范及应用介绍

NEC协议基础与应用

NEC协议是一种广泛应用于红外遥控领域的通信协议，由日本电气公司（NEC）制定。该协议具有结构简单、抗干扰能力强、编解码容易等特点，在家用电器、多媒体设备、工业控制等领域得到了广泛应用。

NEC协议的主要特点

1. 调制方式：采用38kHz载波频率进行脉冲位置调制（PPM）
2. 数据格式：每帧数据包含32位，包括8位地址码、8位地址反码、8位命令码、8位命令反码
3. 传输速度：标准传输速率约为562.5μs/bit
4. 可靠性高：通过反码校验机制确保数据传输的准确性
5. 支持连发：长按按键时可发送重复码，减少数据传输量

NEC协议的应用场景

• 消费电子：电视机、空调、音响等家用电器的遥控器
• 多媒体设备：投影仪、DVD播放器、机顶盒等设备控制
• 智能家居：智能灯光、窗帘、安防系统的无线控制
• 工业控制：机器人、自动化设备的无线遥控
• 教学实验：FPGA、单片机开发板的红外通信实验

红外发送与接收原理

1. 红外发射原理

物理原理：
红外发射是通过红外发光二极管（IR LED）产生特定波长的红外光信号。红外LED的发光波长通常在850nm-950nm之间，其中940nm是最常用的波长，这个波段的红外光不可见，且硅光电二极管对此波段敏感度高。

发射过程：

• 载波调制：在相同平均功耗下，脉冲驱动可实现更高的峰值亮度，提升瞬时光功率，从而延长通信距离。为了提高抗干扰能力和传输距离，红外信号采用38kHz载波调制。当需要发射信号时，控制电路以38kHz的频率开关红外LED，产生调制后的红外脉冲。
• 脉冲编码：根据NEC协议规范，通过控制载波脉冲的持续时间和间隔来编码数据。逻辑"0"和"1"通过不同的脉冲宽度组合来区分。
• 功率控制：红外LED的发射功率通过限流电阻和驱动电流控制，典型驱动电流为50-100mA，峰值可达200-500毫安。

硬件配置：
MCU/FPGA GPIO → 三极管/MOSFET驱动电路 → 限流电阻 → 红外LED

电路设计要点：

• 驱动电路需要足够的电流驱动能力，单片机GPIO口通常无法直接驱动
• 添加续流二极管保护驱动管
• PCB布局时红外LED应远离接收头，避免直接串扰

2. 红外接收原理

接收器件结构：
红外接收头（如HS0038B、VS1838B）是一个集成化的红外接收模块，内部集成了：

• 光电二极管：将红外光信号转换为电信号
• 前置放大器：放大微弱的光电流信号
• 带通滤波器：滤除38kHz以外的干扰信号
• 解调电路：提取出调制信号中的数据部分
• 输出整形电路：将信号整形为标准TTL/CMOS电平

电平转换原理：
接收头的电平转换遵循以下规则：

红外发射端	接收头输出
发射38kHz载波(LED亮)	输出低电平(0)
停止发射(LED灭)	输出高电平(1)

这种"反逻辑"的原因是：

• 有红外信号时，光电二极管导通，经过解调后输出低电平
• 无红外信号时，输出端通过上拉电阻保持高电平
• 这种设计符合红外接收头的内部电路特性，也便于后续的数字电路处理

硬件配置：
红外接收头 → 去耦电容（滤波） → MCU/FPGA GPIO输入

电路设计要点：

• 电源引脚需要添加0.1μF去耦电容，减少电源纹波干扰
• 接收头输出端可串联100Ω-1kΩ电阻保护MCU输入口
• 接收头应避免直射日光和强光照射，必要时加遮光罩
• PCB布局时接收头远离高频信号源和电源模块

3. 收发系统完整流程

发送流程：
数据编码 → 38kHz载波调制 → 驱动电路 → 红外LED发射 → 红外光信号

接收流程：
红外光信号 → 光电转换 → 放大滤波 → 38kHz解调 → 电平输出 → 数据解码

关键时序匹配：

• 发射端的载波频率必须与接收头的中心频率匹配（38kHz±2kHz）
• 接收端需要根据电平持续时间判断逻辑"0"和"1"
• 软件解码时需要设置合理的时间容差范围（通常±20%）

NEC协议详细规范

1. 时序参数定义

NEC协议使用38kHz的载波频率，提高红外信号频率，提高发射效率。关键时序参数如下：

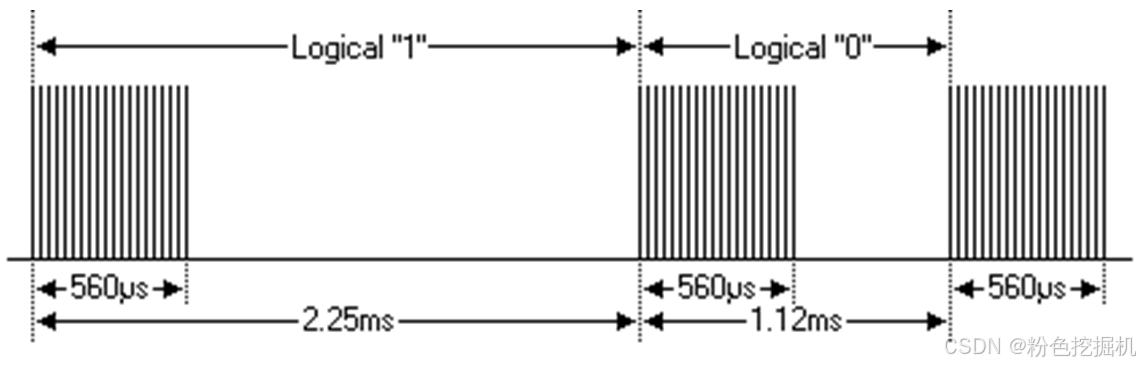

发送端时序（发送端输出）：

• 引导码：9ms载波 + 4.5ms静默

• 逻辑"0"：560μs载波 + 560μs静默（总计1.12ms）

• 逻辑"1"：560μs载波 + 1.69ms静默（总计2.25ms）
• 结束位：560μs载波
• 重复码：9ms载波 + 2.25ms静默 + 560μs载波

接收端时序（接收头输出）：

• 引导码：9ms低电平 + 4.5ms高电平
• 逻辑"0"：560μs低电平 + 560μs高电平（总计1.12ms）
• 逻辑"1"：560μs低电平 + 1.69ms高电平（总计2.25ms）
• 结束位：560μs低电平
• 重复码：9ms低电平 + 2.25ms高电平 + 560μs低电平

2. 数据帧格式

一个完整的NEC协议数据帧由以下部分组成：

[引导码] + [地址码8位] + [地址反码8位] + [命令码8位] + [命令反码8位] + [结束位]

数据传输顺序：每个字节从低位（LSB）到高位（MSB）依次传输。

发射端与接收端时序对应关系：

• 发射端逻辑"1"：560μs载波 + 1.69ms静默
• 接收端逻辑"1"：560μs低电平 + 1.69ms高电平
• 发射端逻辑"0"：560μs载波 + 560μs静默
• 接收端逻辑"0"：560μs低电平 + 560μs高电平

每个载波脉冲都是由560μs长度的38kHz载波构成，载波占空比为1/4或1/3（约21个周期）

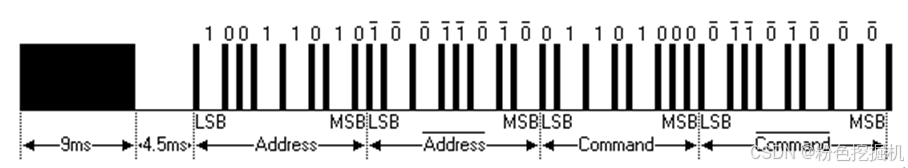

示例帧结构：

发射端波形：
引导码：9ms载波 + 4.5ms静默
地址码：0x59 (01011001) - 从LSB开始依次发送
地址反码：0xA6 (10100110) - 从LSB开始依次发送
命令码：0x16 (00010110) - 从LSB开始发送，实际发送顺序为01101000
命令反码：0xE9 (11101001) - 从LSB开始发送，实际发送顺序为10010111
结束位：560μs载波

接收端电平：
引导码：9ms低电平 + 4.5ms高电平
地址码：0x59 (01011001) - 从LSB开始依次接收
地址反码：0xA6 (10100110) - 从LSB开始依次接收
命令码：0x16 (00010110) - 从LSB开始接收
命令反码：0xE9 (11101001) - 从LSB开始接收
结束位：560μs低电平

3. 重复码机制

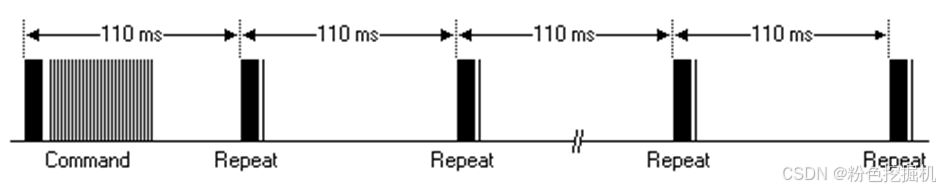

当用户持续按住遥控器按键时，遥控器会先发送一次完整的数据帧，然后每隔110ms发送一次重复码，直到按键释放。

发射端重复码格式：

9ms载波 + 2.25ms静默 + 560μs载波

接收端重复码格式：

9ms低电平 + 2.25ms高电平 + 560μs低电平

重复码的作用是减少数据传输量，提高响应速度，同时节省电池电量。

4. 载波调制细节

38kHz载波的细节：

• 载波周期：T = 1/38kHz ≈ 26.3μs
• 占空比：通常为1/3或1/4
• 每个载波脉冲包含约21个周期（560μs / 26.3μs ≈ 21.3）

总结

NEC协议通过简单的时序和数据格式，实现了高效的红外遥控通信。其主要特点包括：

• 采用38kHz载波频率，提升了抗干扰能力和传输距离
• 数据帧结构清晰，易于解析和处理
• 支持重复码机制，提升了用户体验

在实际应用中，NEC协议广泛应用于家电遥控、智能家居等场景，成为红外通信领域的重要标准。
