GNSS差分数据报文解码：解锁高精度定位的关键密码

一、高精度定位基站选择

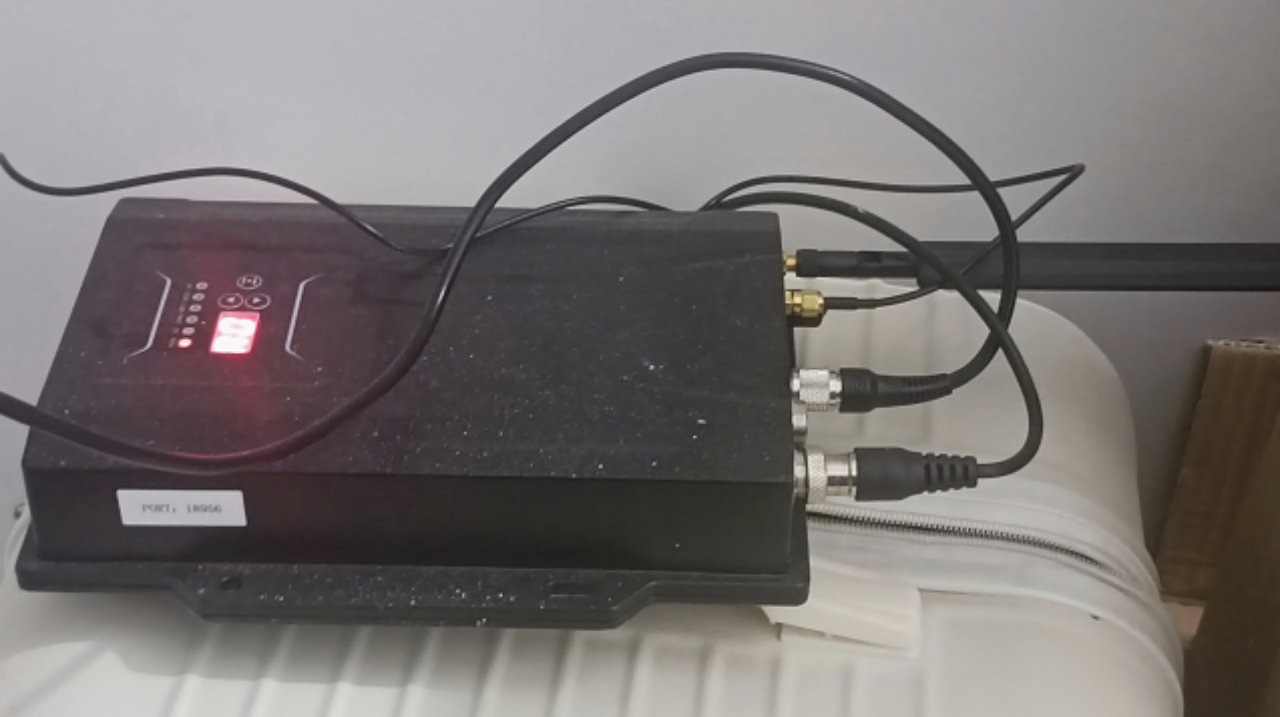

（1）、自建电台基站

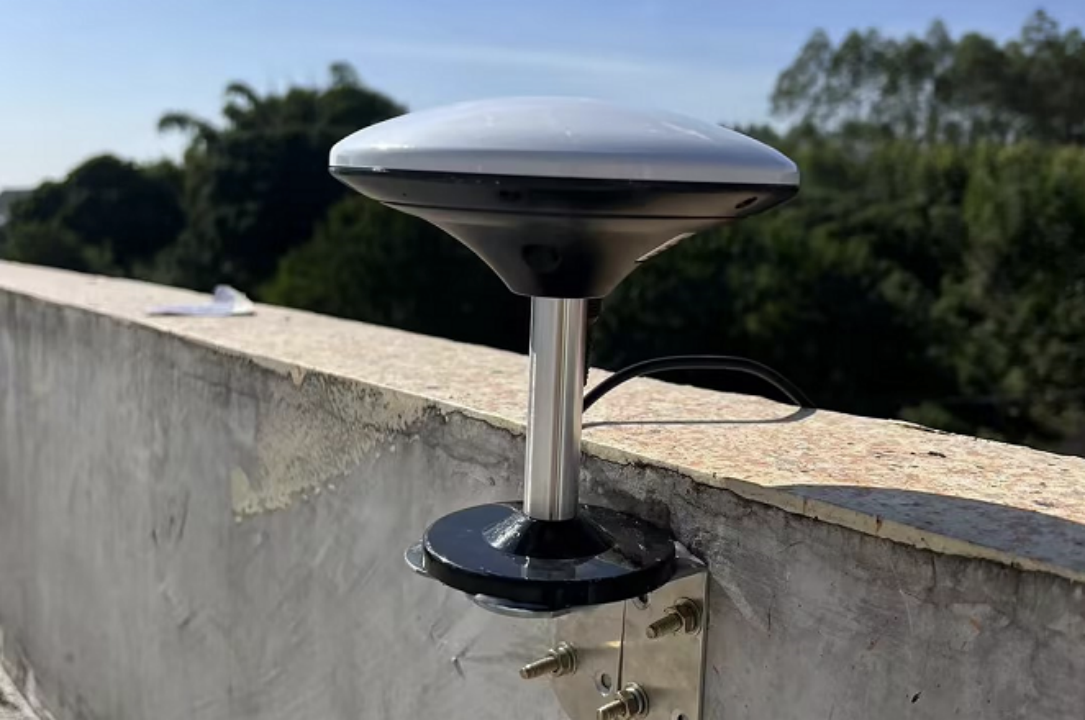

软硬件组成：GNSS 高精度定位基站、GNSS 收发天线、公网IP的服务器、Ntrip 服务端软件

（2）、购买CORS账号

千寻 CORS 账号：千寻知寸- FindCM，厘米级高精度定位服务，33省市覆盖、全天候、采用RTK技术。

提供了一套完整的对接SDK，具体对接请查看千寻官网产品，这里不做过多介绍。

二、Ntrip协议介绍

NTRIP (Networked Transport of RTCM via Internet Protocol) 是一种基于 TCP/IP 的协议将实时差分导航数据通过互联网传输的协议。

GNSS 基站通过专用的数据传输服务器（NTRIP caster）将实时差分导航数据传输到服务器，客户终端设备接收 NTRIP caster 发出的数据流，实现实时差分定位。

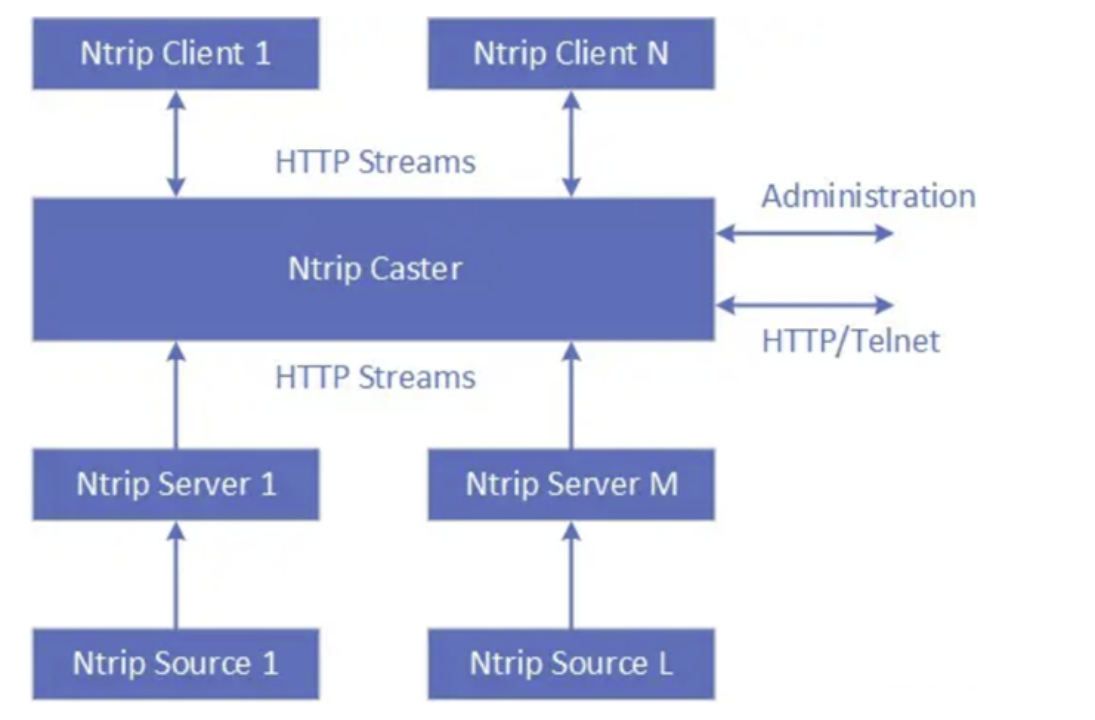

NTRIP 协议包括两个主要组件：Ntrip Caster 和 Ntrip Client。

Ntrip Caster 服务器接收 GNSS 基站（Ntrip Source）发送的差分报文数据，并将其转发给连接到该服务器的 Ntrip Client。

Ntrip Client可以是 GNSS 接收机、移动设备等，连接到 Ntrip Caster 接收并处理差分数据流，校正 GNSS 定位的精度。

NTRIP服务通常包括以下几个组成部分：

1、NtripSource：产生 GPS 差分数据的设备或服务，并把差分数据提交给 NtripServer

2、NtripServer：接收来自 NtripSource 的 GPS 差分数据，并将其转发给 NtripCaster

3、NtripCaster：作为差分数据中心，负责接收来自多个 NtripServer 的数据，并将这些数据发送给订阅的 NtripClient

4、NtripClient：用户端的软件或设备（GPS流动站），通过连接到 NtripCaster 来接收 GPS 差分数据，以便进行高精度的定位计算。

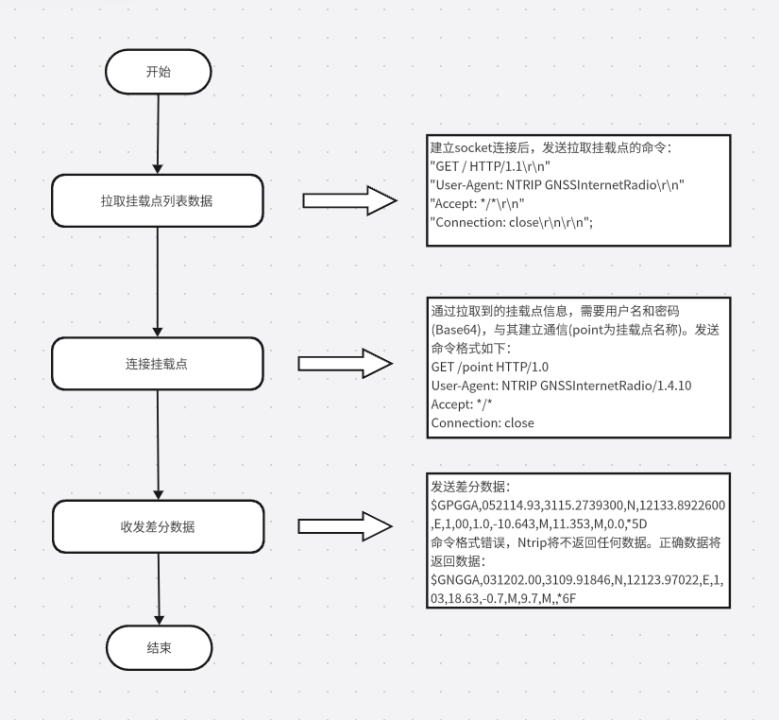

三、Ntrip协议对接流程

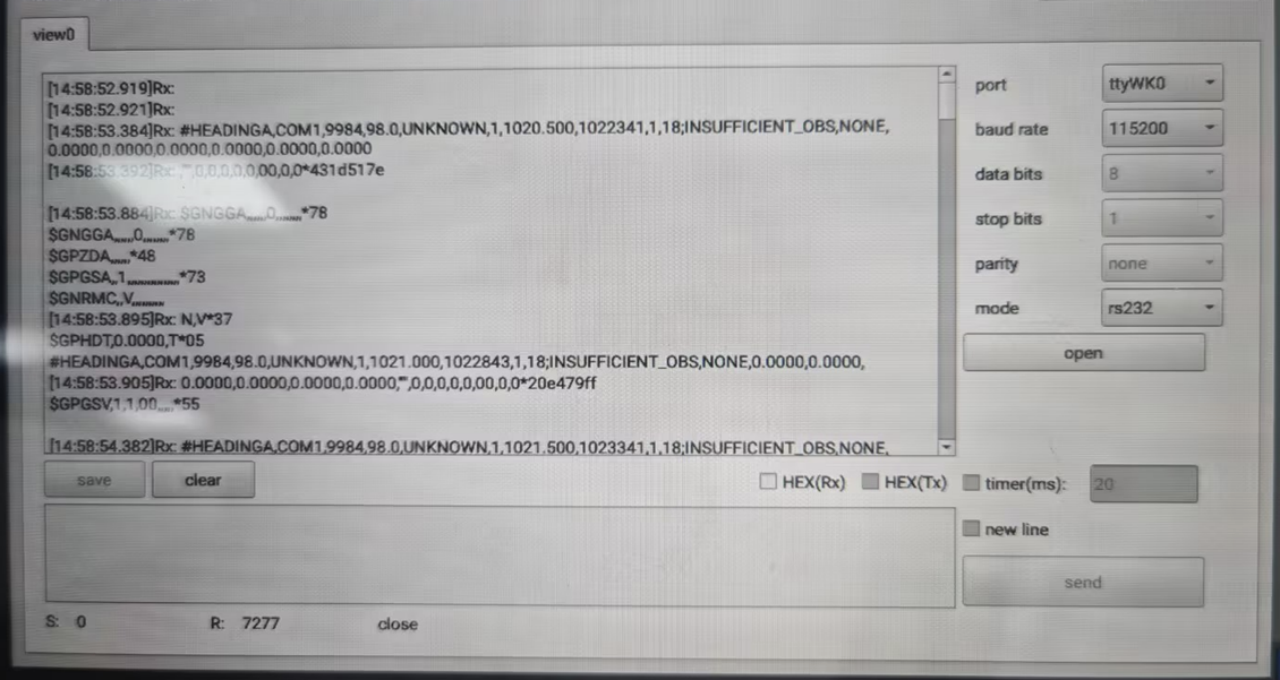

四、GNSS差分数据报文

“$GNGGA(协议头)”+每个“逗号”代表一个数据位，GNGGA协 议中，第六位数据 - GPS状态进入状态4，表示进入固定解即厘米级高精度定位。

$GNGGA,0,*78

$GPZDA,*48

$GPGSA,1,*73

$GNRMC,V,N,V*37

$GPHDT,0.0000,T*0

#HEADINGA,COM1,9984,98.0,UNKNOWN,1,689.000,690843,1,18;INSUFFICIENT_OBS,NONE,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,“”,0,0,0,0,0,00,0,0*ee1de72a

$GPGSV,1,1,00,*55

1.（GNGGA）GPS定位信息 Global Positioning System Fix Data

$GNGGA,<1>,<2>,<3>,<4>,<5>,<6>,<7>,<8>,<9>,M,<10>,M,<11>,<12>*hh

<1> 023229.000：UTC时间，hhmmss.fff（时分秒.毫秒）格式

<2> 3640.6001：纬度ddmm.mmmm（度分）格式（前面的0也将被传输）

<3> N：纬度半球N（北半球）或S（南半球）

<4> 11707.8562：经度dddmm.mmmm（度分）格式（前面的0也将被传输）

<5> E：经度半球E（东经）或W（西经）

<6> 2: GPS状态：0=未定位，1=非差分定位，2=差分定位，4=固定解，5=浮点解，6=正在估算

<7> 10：正在使用解算位置的卫星数量（00~12）（前面的0也将被传输）

<8> 1.16：HDOP水平精度因子（0.5~99.9）

<9> 79.5：海拔高度（-9999.9~99999.9）

<10> -2.4 ：地球椭球面相对大地水准面的高度

<11> 差分时间（从最近一次接收到差分信号开始的秒数，如果不是差分定位将为空）

2.（GNRMC）推荐定位信息 Recommended Minimum Specific

$GPRMC,<1>,<2>,<3>,<4>,<5>,<6>,<7>,<8>,<9>,<10>,<11>,<12>*hh

<1> 023229.000：UTC时间，hhmmss.sss（时分秒）格式

<2> A：定位状态，A=有效定位，V=无效定位

<3> 3640.6001：纬度ddmm.mmmm（度分）格式（前面的0也将被传输）

<4> N：纬度半球N（北半球）或S（南半球）

<5> 11707.8562：经度dddmm.mmmm（度分）格式（前面的0也将被传输）

<6> E：经度半球E（东经）或W（西经）

<7> 0.451：地面速率（000.0~999.9节，前面的0也将被传输）

<8> 202.22：地面航向（000.0~359.9度，以真北为参考基准，前面的0也将被传输）

<9> 141118：UTC日期，ddmmyy（日月年）格式

<10> 磁偏角（000.0~180.0度，前面的0也将被传输）

<11> 磁偏角方向，E（东）或W（西）

<12> D：模式指示（仅NMEA0183 3.00版本输出，A=自主定位，D=差分，E=估算，N=数据无效）
