CorelDRAW“出血线”的精准预设与辅助线便捷操作

CorelDRAW软件是一款常用的制图工具，非常适合用于印刷品输出，各种印刷图文制作都依赖于它。所以，我们设计者每次用CorelDRAW制图的一个关键就是要做好“标尺辅助线”设置，以留出“出血线”，方便后期印刷。

接下来，我们将会对CorelDRAW“出血线”精准预设和辅助线便捷操作进行解释，如下图所示。

图1：cdr工作界面

一、辅助线的设置

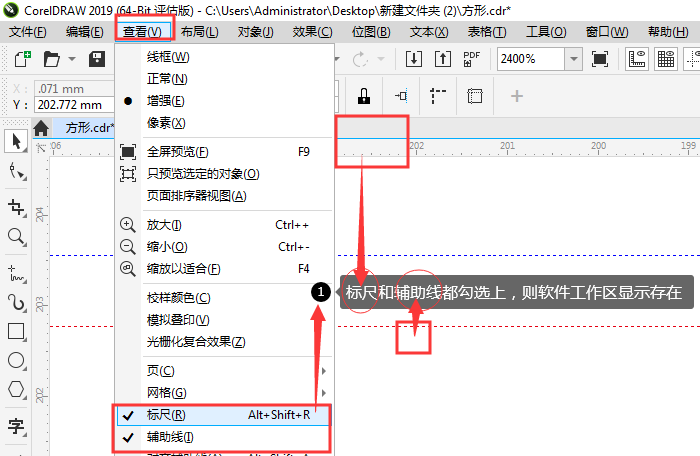

CorelDRAW里面设置显示或者隐藏辅助线，是通过菜单栏查看设置的。如下图所示：

图2：辅助线设置路径图

二、预设添加精准出血线

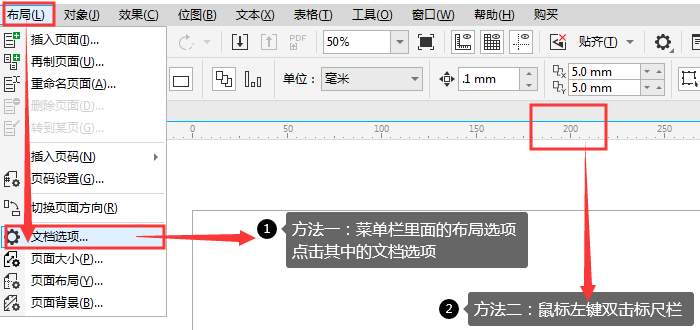

1、先找到辅助线设置页面，可以通过两种方式打开辅助线选项对话框。点击菜单栏布局——文档选项——辅助线，而我们常用的则是双击标尺自动弹出辅助线相关对话框。如下图所示：

图3：预设辅助线路径图

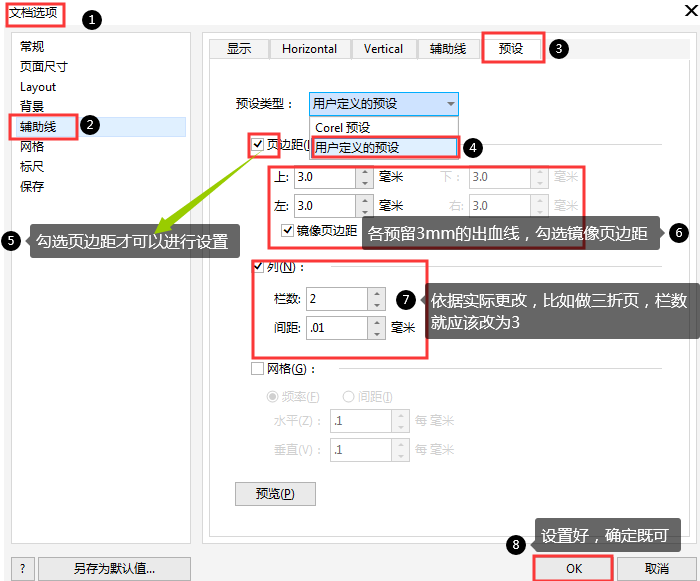

2、打开辅助线对话框之后，选择用户自定义选项，进行基础的参数设置。一般我们都会给四条边预留3mm的距离，作为辅助线。也就是广告术语中的“出血线”，用于防止印刷画面溢出，影响成品内容。设置如图：

图4：参数设置操作图

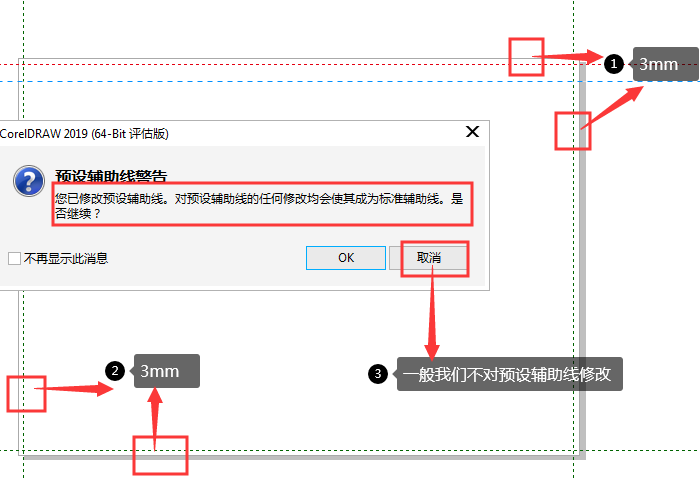

3、点击确定，这四条精准的出血线就预设完成了，如图。这四条出血线的位置会随着我们CorelDRAW的画板变化而变化，始终保持在距离页面边距3mm的位置。如果移动，会弹出预设警告，作为预设辅助线，大多数情况下，我们都不会去移动它。

图5：出血线设置展示图

三、手动添加辅助线

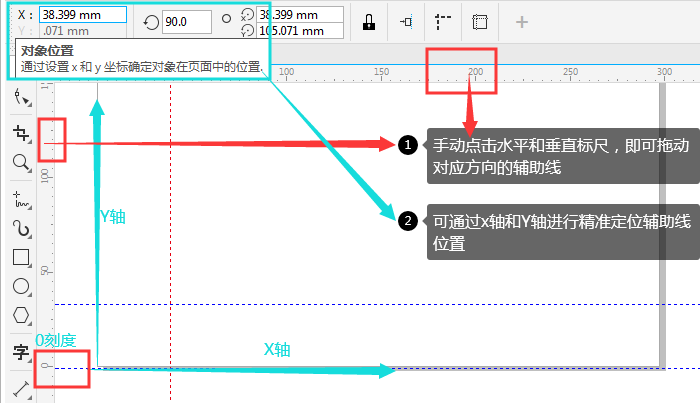

CorelDRAW里面手动添加辅助线十分方便，只需要鼠标左键点击标尺拖动下移或者右移即可完成。也可以依靠参数属性栏的X轴和Y轴输入准确数据，进行精准定位。如下图所示：

图6：手动设置操作图

四、辅助线的基本操作

需要注意的是，通过精准预设的辅助线是呈现蓝色的，而手动添加的则呈现绿色。但是两种方法设定的辅助线，都是一样的基础操作，如下解释。

选定：当辅助线被选定时，都呈现红色。

删除：选中，然后点击键盘上的“Delete”键即可完成。

移动：选定对象，可以辅助线进行旋转，移动等，都在参数属性栏里面作调整。

锁定：当需要框选多个文件时，不希望辅助线被选择上，这时便可以将辅助线全选然后锁定起来，如下解释。

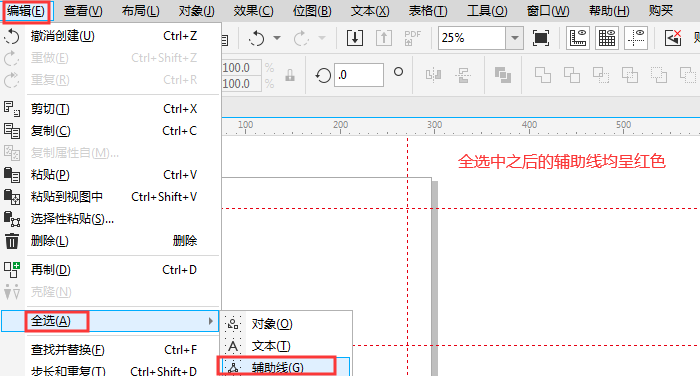

1、打开编辑——全选——辅助线对话框。如下图所示：

图7：全选设置路径图

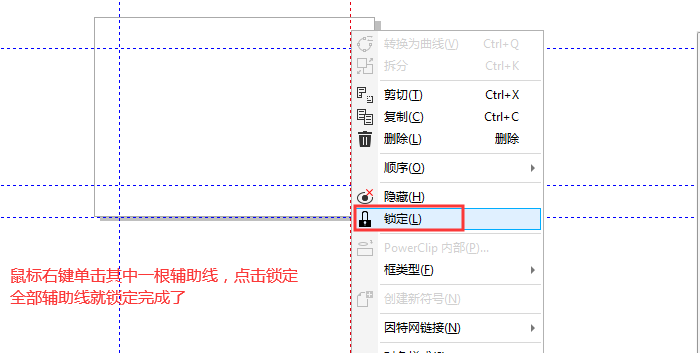

2、鼠标右键点击其中一根辅助线，点击锁定，全部辅助线就锁定起来了。如下图所示：

图8：全选锁定操作图

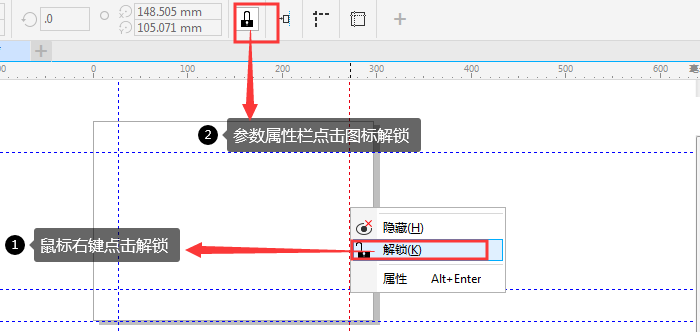

值得留意的是，虽然CorelDRAW的辅助线可以一次性全选然后锁定，但是是不支持一次性解锁的，意思就是，需要对每一根辅助线单独解锁。解锁方法如下图所示：

图9：辅助线解锁操作图
