Wayland和DRM之间的关系

Wayland 和 DRM 之间的关系是相互依赖和协作的。Wayland 作为现代 Linux 桌面环境的显示服务器协议，依赖于 DRM 来管理和操作底层的图形硬件资源。以下是它们之间的关系和协作方式的详细说明：

1. DRM (Direct Rendering Manager)

• 作用: DRM 是 Linux 内核中的一个子系统，负责管理显卡和其他图形硬件资源。它提供了对显卡的直接访问，支持高效的硬件加速和 3D 渲染。
• 功能: DRM 提供了帧缓冲、硬件模式设置（Mode Setting）和 GPU 资源的管理。它还支持显示控制器的管理（如调节分辨率、刷新率等）。

2. Wayland

• 作用: Wayland 是一种显示服务器协议，它定义了客户端（应用程序）如何与显示服务器（通常称为 Wayland compositor）进行通信，以实现图形显示和用户输入的管理。
• 功能: Wayland 本身只是一个协议，具体的实现是通过 Wayland compositor 来完成的，如 Weston、Mutter（GNOME 的 compositor）或 KWin（KDE 的 compositor）。

3. Wayland 和 DRM 的关系

• 依赖关系: Wayland compositor 依赖于 DRM 来与图形硬件交互。通过 DRM，Wayland compositor 可以直接控制显卡的显示输出（设置显示模式、管理帧缓冲等），以及执行高效的硬件加速渲染操作。
• 协作方式:
  • 模式设置 (Mode Setting): Wayland compositor 使用 DRM 的模式设置接口来配置显示输出的参数，比如分辨率和刷新率。这使得 Wayland 能够灵活地管理多个显示器和不同的显示模式。
  • 缓冲区管理: Wayland compositor 使用 DRM 提供的缓冲区管理功能（如 GEM、DMA-BUF 等）来处理渲染后的帧，并将它们显示在屏幕上。
  • 帧交换 (Page Flipping): DRM 支持的帧交换机制允许 Wayland compositor 高效地将渲染完成的帧显示出来，减少延迟并提高帧率。

4. 总结

• Wayland 依赖 DRM 作为底层图形硬件的抽象层和管理接口。DRM 提供了与显卡直接交互的能力，而 Wayland compositor 则通过这些能力来管理图形显示和用户输入，从而实现现代化、高效的桌面显示环境。

在现代 Linux 系统中，Wayland 和 DRM 的结合能够提供比传统 X11 系统更好的性能和安全性，成为许多桌面环境的首选方案。

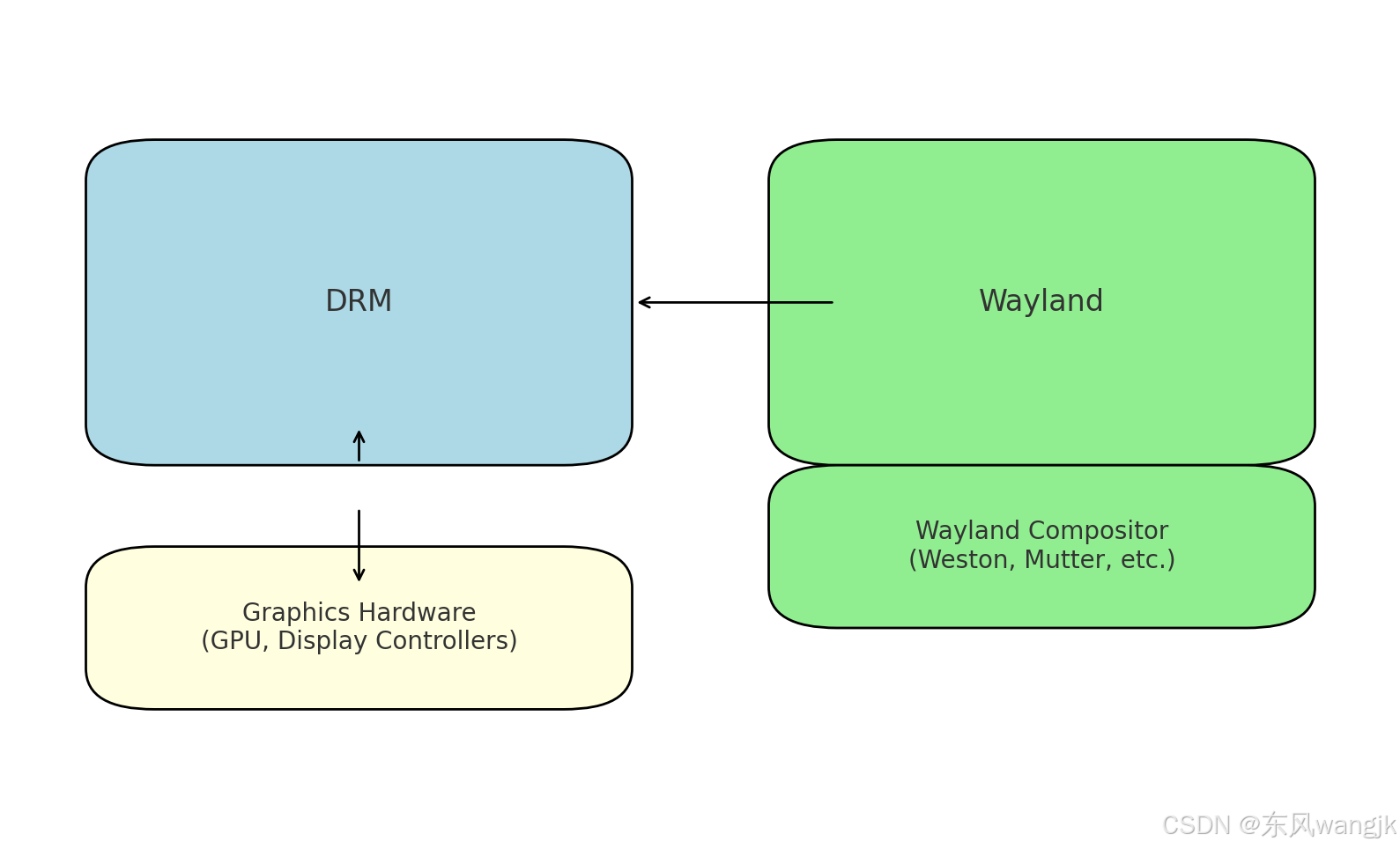

这个图形展示了 Wayland 和 DRM 之间的关系：

• DRM（左上角）直接与 图形硬件（左下角）交互，管理显卡和显示控制器等硬件资源。
• Wayland（右上角）依赖 Wayland Compositor（右中部分）来与 DRM 交互。
• Wayland Compositor 通过 DRM 来进行模式设置、缓冲区管理和帧交换等操作，从而最终控制图形硬件的显示输出。
