基于三菱L06CPU+LJ71C24-CM的MODBUS通讯设计

最新推荐文章于 2021-05-22 15:41:36 发布

置顶

LoongFireShare

最新推荐文章于 2021-05-22 15:41:36 发布

阅读量3k

点赞数 1

分类专栏： LCPU +LJ71C24 modbus通信文章标签：程序设计

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/qq_31492707/article/details/106849623

版权

本文详细介绍了如何使用GXWORKS2软件配置三菱L06CPU和LJ71C24-CM串口模块进行MODBUS通讯。内容包括PLC参数设置、智能功能模块的开关设定、通信协议支持功能的配置，以及PLC程序设计中防止响应错误的关键步骤。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

软件：GXWORSK2 1.576A(吐槽一下，GXworks的版本号是看全数字，比如1.576A比1.77F版本高，因为576>77)

硬件：

1-PLC：1.CPU：L06CPU;2.输出模块：LY42NT1P;3.串口模块：LJ71C24

2-仪表：宇电AI516D71

一.PLC参数设置

打开gxworks2，新建L06工程，在“工程”中，双击左侧“参数”-“PLC参数”。（注:这是我已经做好配置了，3其实现在还没有。）

图1

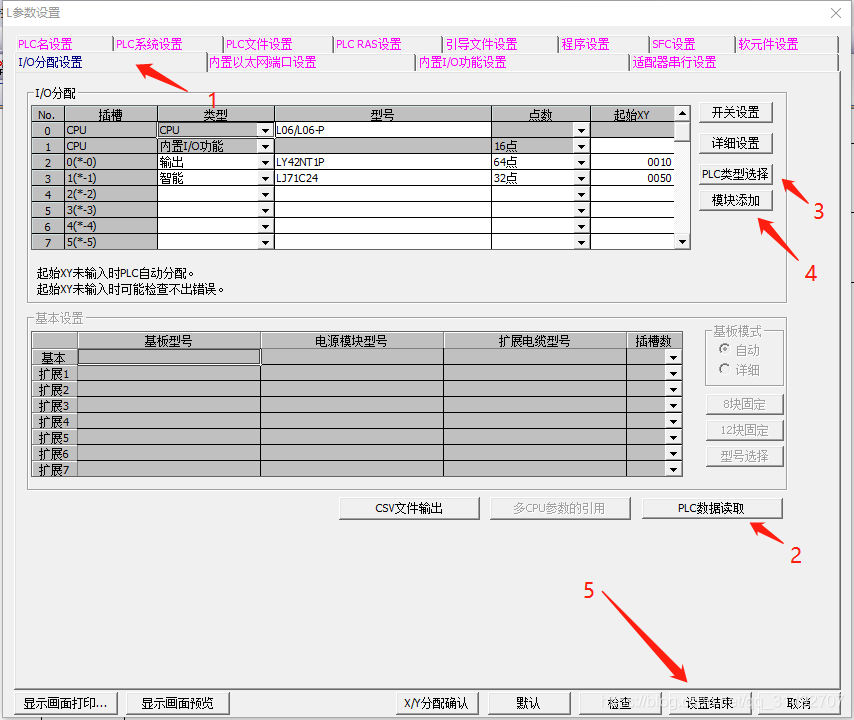

在“L参数设置”对话框中，组态PLC，点击“I/O分配”选项卡，按1-2-3-4顺序，如果第2步执行不成功，则转到“连接目标设置”，在此文中不做详细解释。

图2

<
