MCGS（昆仑通态）与三菱L02CPU基于以太网的通讯

近期，因项目需要，用到MCGS 1561HI的触摸屏与三菱L02CPU，通过HUB使其通讯。

在网上查到的大都是MCGS与Q系列网络模块的资料，包括MCGS官方提供的帮助文件，也是这样。

绕了很多弯路，最终发现其实很简单，在此与大家分享。

1、MCGS端

    目前昆仑通态并未给L系列CPU单独开发驱动，经电话咨询技术专员，告知使用Q系列的驱动即可。

设置如下图

2、PLC端

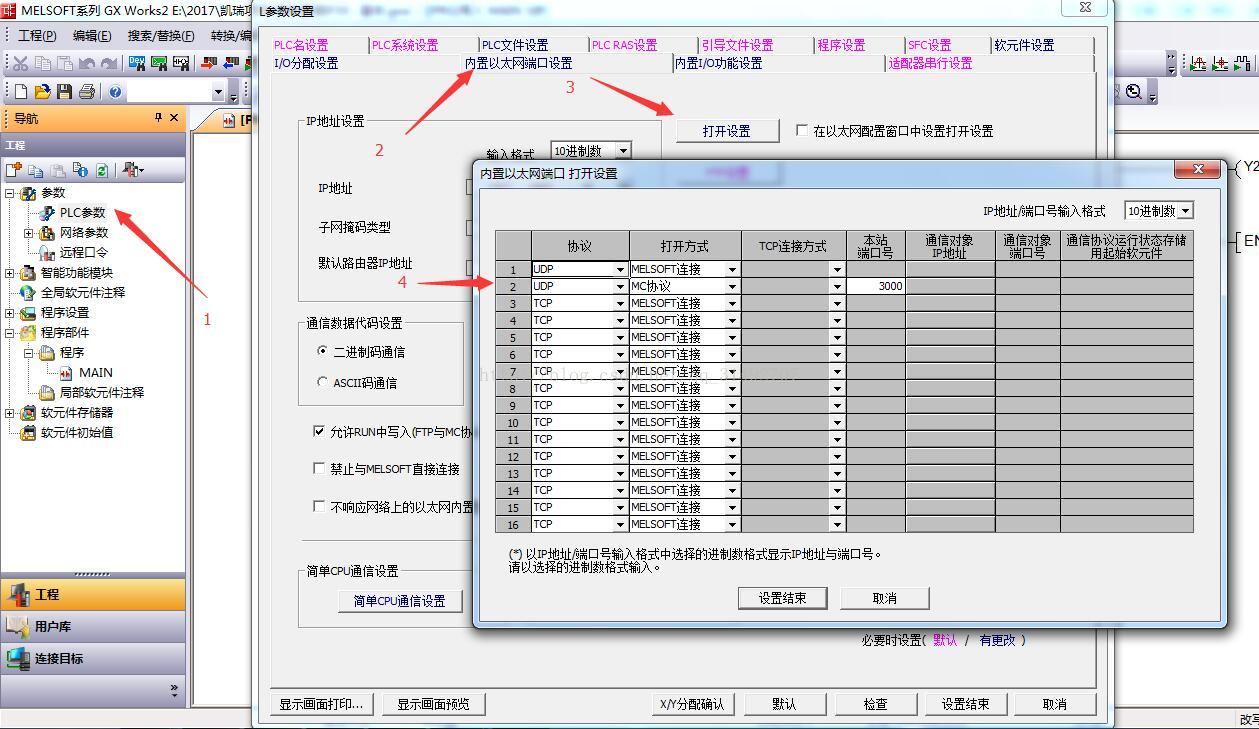

    L02CPU设置如下图

与MCGS通讯使用的是2的设置参数，1的参数是另一个功能使用的。

注：PLC参数设置完成，下载到PLC后，需要重新上电，或者执行RUN->STOP->RUN，方可生效。

P.S. :不知道是三菱的市场推广问题还是其他，目前使用L系列的好像挺少的，很多东西都需要一点点的去试验。这对项目可能不是一件好事，毕竟影响进度，但对于工程师本身而言，是好是坏，就看个人看法了。
