分享一个RX8025T时钟芯片的Arduino代码

背景

之前做那个点阵时钟使用的是DS3231的时钟芯片，这个时钟芯片最大的有点就是高精度，缺点就是有点贵，现在淘宝一颗这样的芯片最便宜的都要十几块钱，大大的增加了我整个点阵时钟的成本造价，所以不得已采用了这个新的时钟芯片方案，就是RX8025T，成本大概就是一块钱左右。

RX8025芯片介绍

1．内置高稳定度的32.768KHz 的 DTCXO (数字温度补偿晶体振荡器)
2. 支持I2C总线的高速模式(400K)。
3. 定时报警功能（可设定:天，日期，小时，分钟)
4. 固定周期定时中断功能。
5. 时间更新中断功能。
6. 32.768KHz频率输出（具有使能OE功能)
7. 闰年自动调整功能。(2000到2099)
8. 宽范围接口电压:2.2V到5.5V
9. 宽范围的时间保持电压:1.8V到5.5V10．低电流功耗:0.8uA/3V (Typ.)

相关文档

更多的介绍看下面的文档，如果文档失效的话，请百度搜索关键字RX-8025T使用说明概要

RX-8025T使用说明概要

电路&PCB设计

其实很早就想搞这个RX8025T的时钟芯片了，但是无奈淘宝上没有现成的模块，所以就只能自己搞一个了，然后就百度各种原理图，发现大家的原理图就都不太一样，所以就综合各种原理图搞一个大概的原理图出来，然后画一个简单的PCB板出来搞一搞，所以原理图这块仅供学习和参考，如果有大佬有更好的方案欢迎在评论区指出。

立创开源地址

RX8025T模块(附Arduino代码)

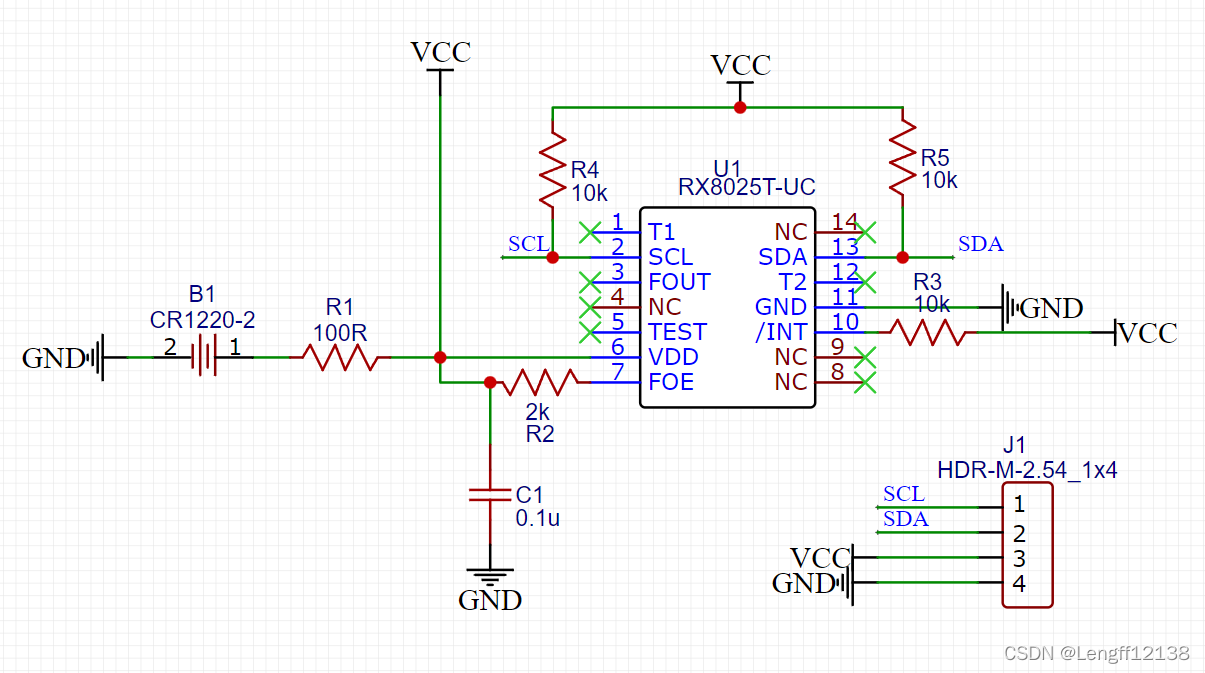

RX8025T电路原理图

RX8025T电路原理图

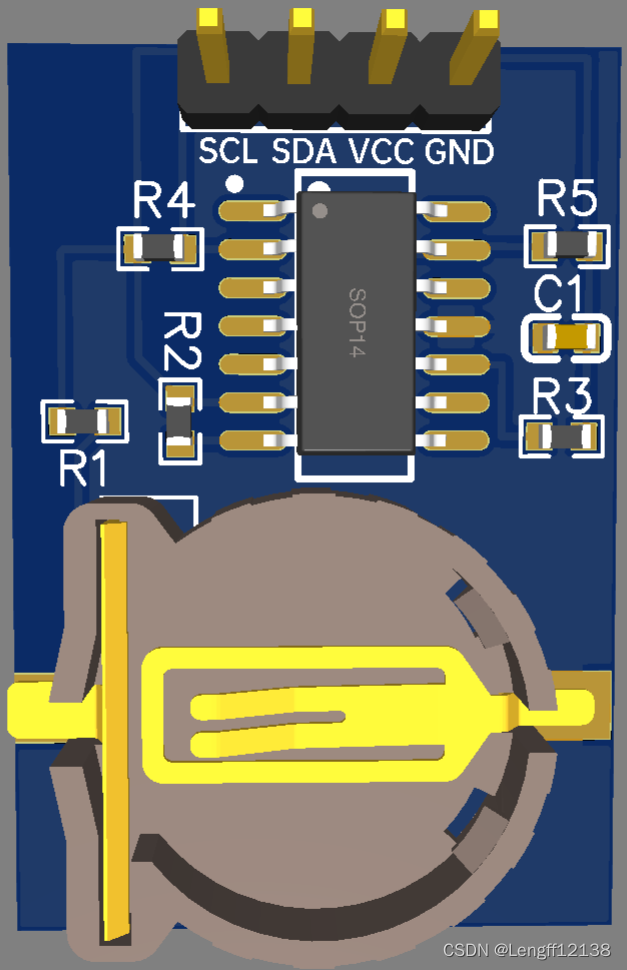

PCB-3D预览图

PCB-3D预览图

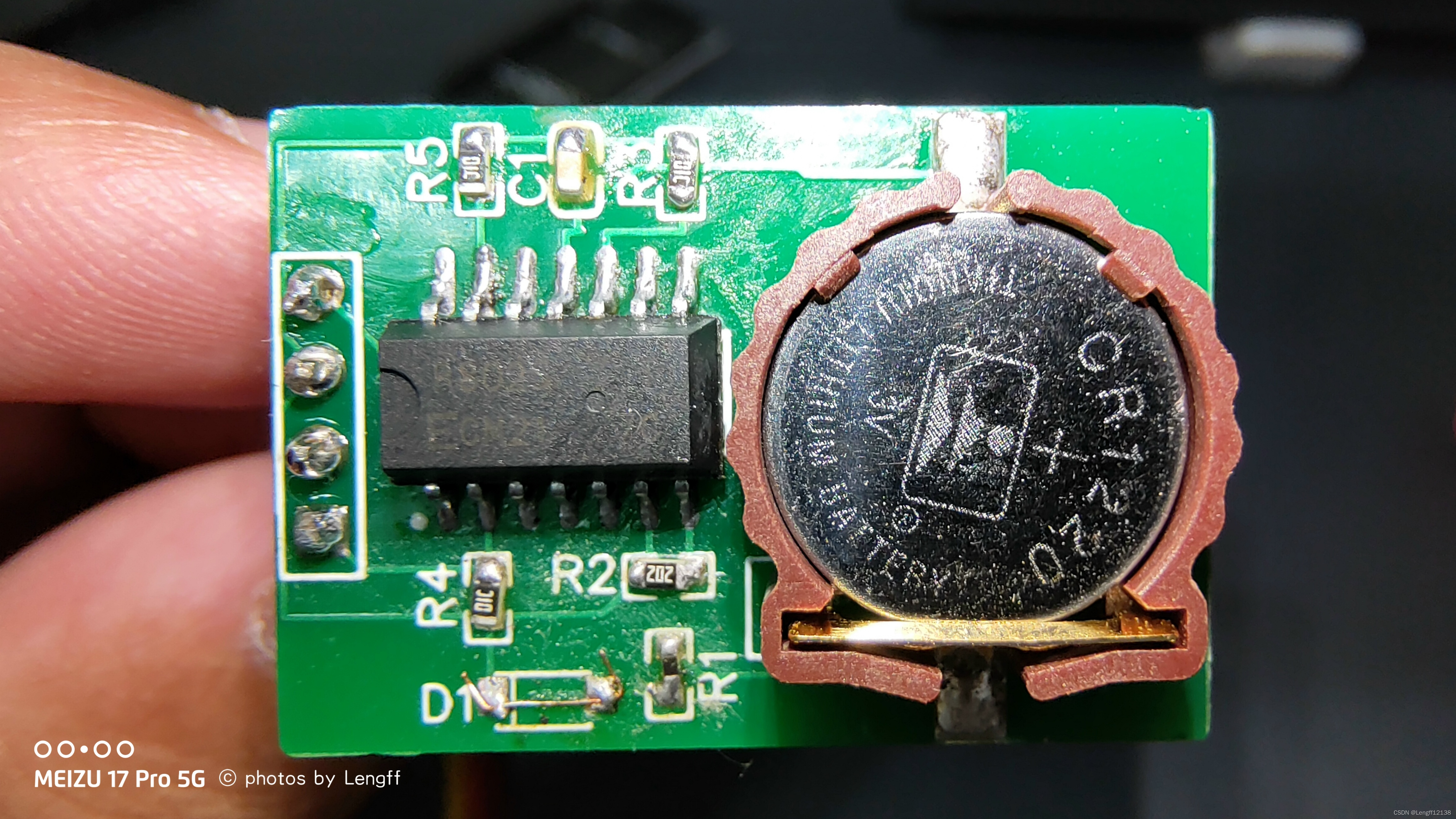

成品图

成品图

Arduino代码

目前由于我还只擅长Arduino平台的代码处理，所以就只贴出来Arduino的代码，后续如果有其他平台的代码，一定也会在这里列举出来。由于RX8025T主要采用的是I2C通讯协议，且Arduino对I2C的实现较为简单，所以代码也很容易看懂，这里更多的像是搬运别人的代码吧，首先是在网上看到有一段关于8025的arduino代码，然后又结合DS3231的代码，由此缝合出来了这段我个人觉得还能用的RX8025T代码。下面列出参考地址：

RX8025.h

#ifndef RX8025_h
#define RX8025_h

#define RX8025_SEC 0x0
#define RX8025_MIN 0x1
#define RX8025_
