小型企业无线网部署（案例1）从客户需求来分析、规划、部署

ICT系统集成阿祥

于 2024-10-27 20:46:40 发布

阅读量266

点赞数

原文链接：https://mp.weixin.qq.com/s?__biz=MzU2OTYyODY4NA==&mid=2247498106&idx=1&sn=b669fad191ea667b26a69fcb10c8910f&chksm=fd5a4d65c26017da3401bd3dea42f57afb509e8228f2e6496326c1b6d1b15e6d85ddcb213f9c&scene=126&sessionid=0

版权

正式内容

客户需求分析来规划拓扑

1、利用AR路由对接外网，并且设置一个内网网关开启DHCP功能，提供内网用户上网

2、AP接在POE上面，那么AC我们可以是接POE上面也可以接AR的LAN口上面

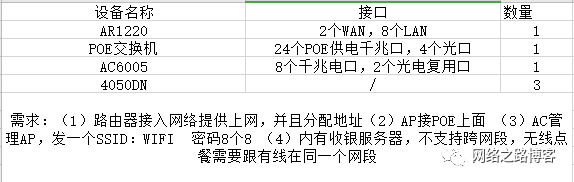

3、由于客户有收银服务器，服务员手持的点餐APP需要上报数据给服务器，但是只能跟服务器在一个网段，所以这里规划把无线跟有线归入一个网段，这里交换机作为傻瓜使用。

4、客户要求SSID名字为WIFI，密码为8个8

5、在整个网络里面，我需要给AC与服务器定义一个固定地址，AC为192.168.100.2、服务器为192.168.100.254

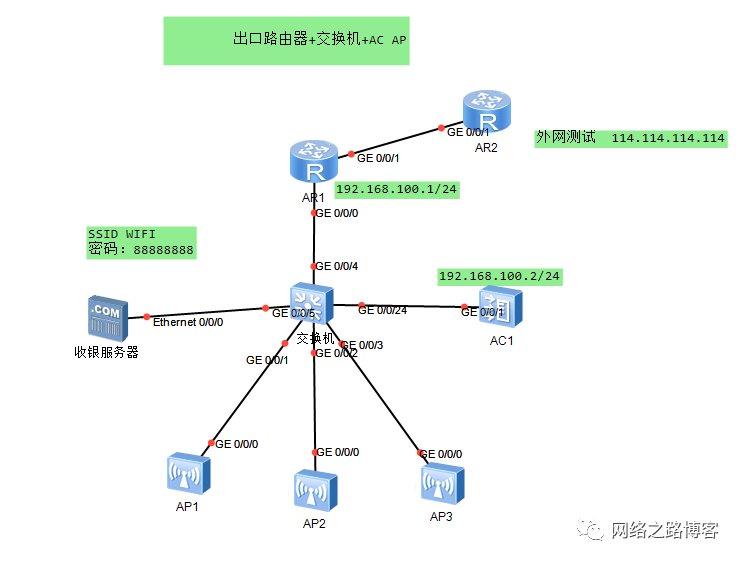

6、整体拓扑则是外网-----AR1200----交换机----（AC AP 服务器有线）

配置思路

1、AR G0/0/1接外网，G0/0/0做内网，配置192.168.100.1的地址，并且开启DHCP功能，排除100.2与254

2、由于无线有线都在一个网段，作为傻瓜交换机使用

3、AC配置地址192.168.100.2作为CAPWAP源地址，配置无线业务

外网路由器配置

[internet]
[internet]int g0/0/1
[internet-GigabitEthernet0/0/1]ipaddress 114.114.114.114 255.255.255.0

#用来模拟器外网

AR1220配置

[Huawei]sysname AR1200
#
[AR1200]int g0/0/1
[AR1200-GigabitEthernet0/0/1]ipadd 114.114.114.1 24
#
[AR1200]dhcp enable
[AR1200]int g0/0/0
[AR1200-GigabitEthernet0/0/0]ipaddress 192.168.100.1 24
[AR1200-GigabitEthernet0/0/0]dhcpselect interface
[AR1200-GigabitEthernet0/0/0]dhcpserver dns-list 223.5.5.5 223.6.6.6
[AR1200-GigabitEthernet0/0/0]dhcpserver excluded-ip-address 192.168.100.254
[AR1200-GigabitEthernet0/0/0]dhcpserver excluded-ip-address 192.168.100.2

#
[AR1200]acl number 3000
rule 5 permit ip source192.168.100.0 0.0.0.255


[AR1200]int g0/0/1
[AR1200-GigabitEthernet0/0/1]natoutbound 3000
#
[AR1200]ip route-static0.0.0.0 0.0.0.0 114.114.114.114

AC配置

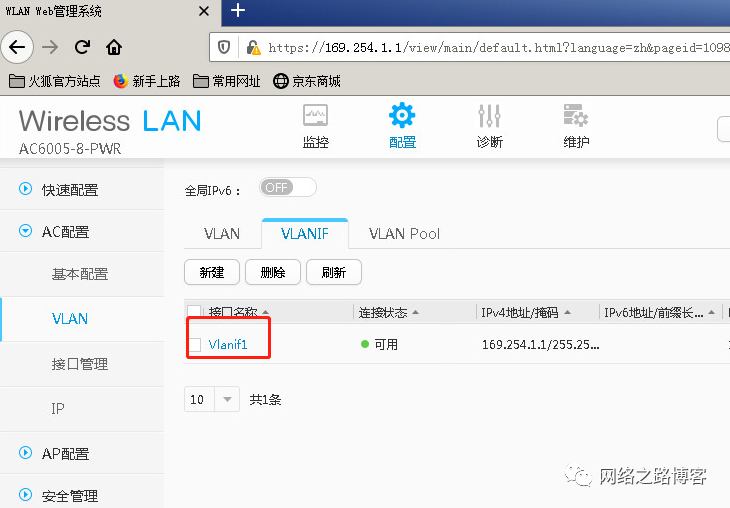

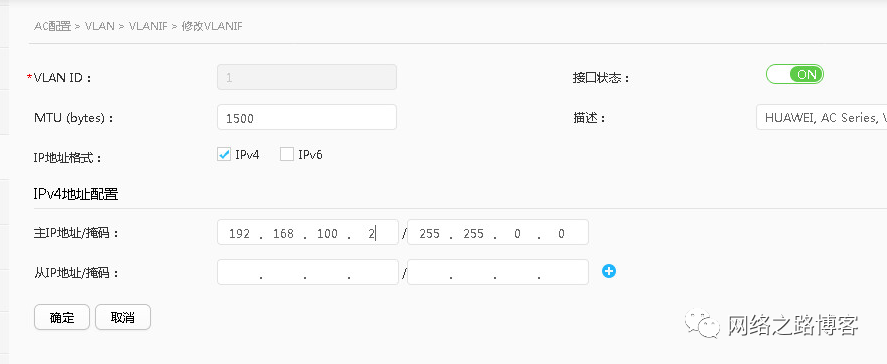

[AC6005]interface  vlan 1
[AC6005-Vlanif1]ipaddress 192.168.100.2 24

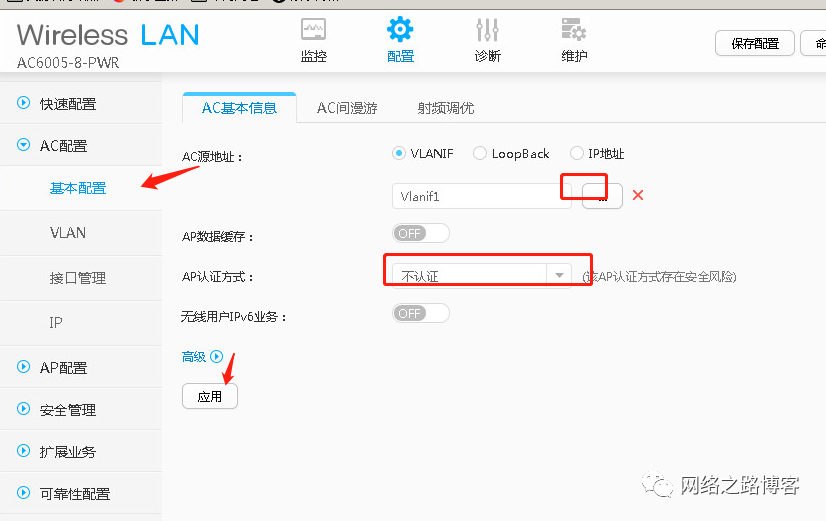

[AC6005]capwapsource  interface Vlanif 1
#配置了VLANIF地址192.168.100.2，指定CAPWAP源接口

[AC6005]wlan
[AC6005-wlan-view]apauth-mode no-auth
#AP认证为不认证

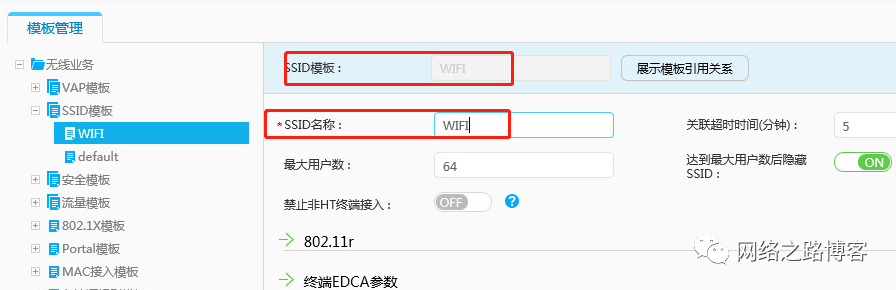

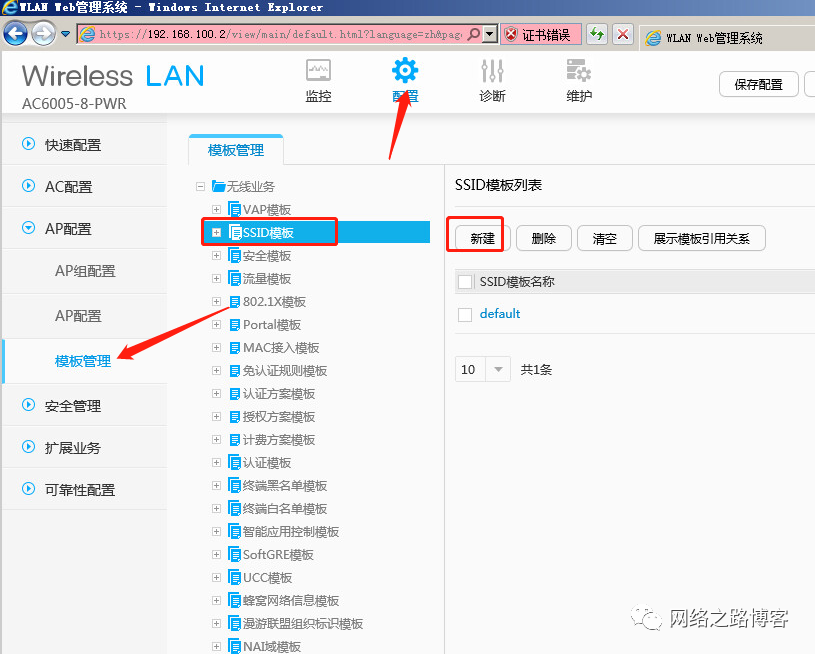

[AC6005-wlan-view]ssid-profilename WIFI
[AC6005-wlan-ssid-prof-WIFI]ssidWIFI
#定义SSID

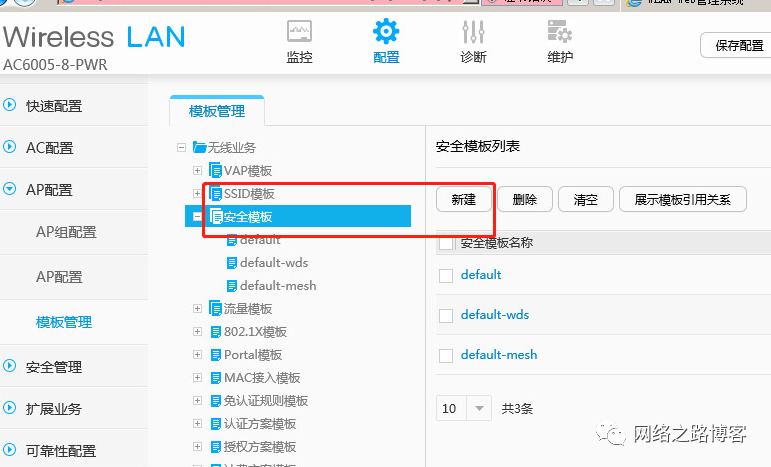

[AC6005-wlan-view]security-profilename WIFI

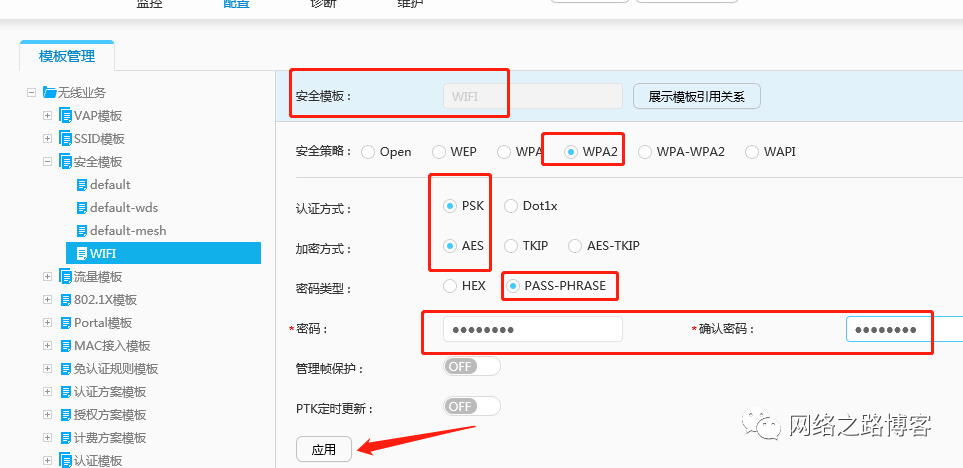

[AC6005-wlan-sec-prof-WIFI]securitywpa2 psk pass-phrase 88888888 aes
#定义安全策略、密码与加密方式

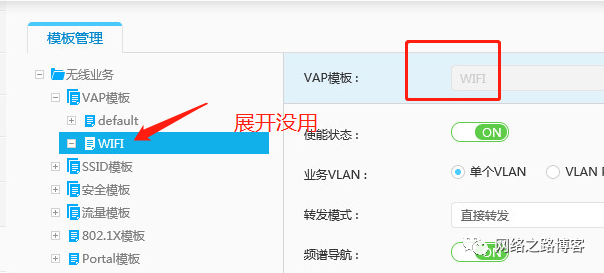

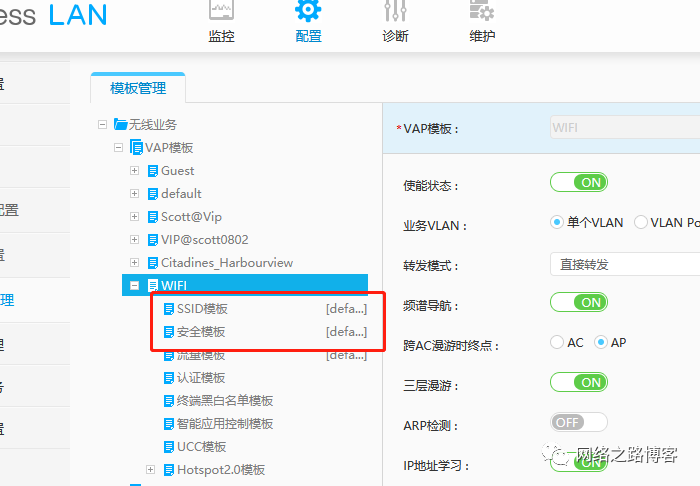

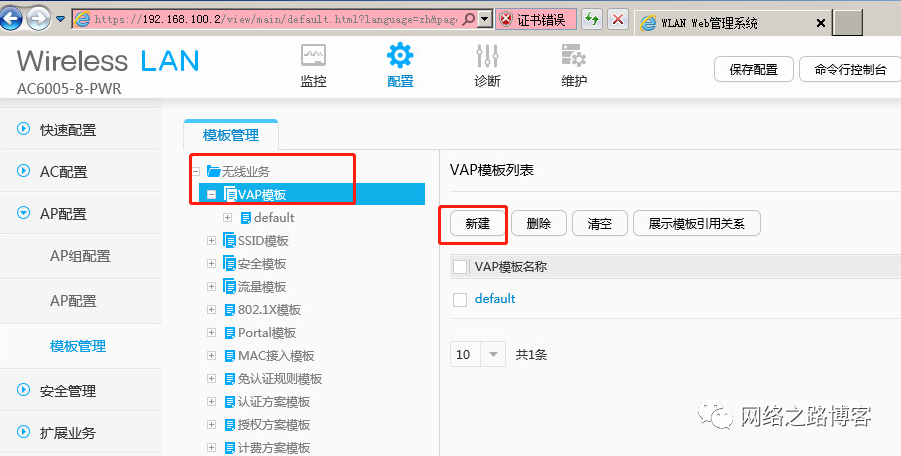

[AC6005-wlan-view]vap-profilename WIFI
[AC6005-wlan-vap-prof-WIFI]ssid-profileWIFI
[AC6005-wlan-vap-prof-WIFI]security-profileWIFI
#创建VAP模板，关联SSID、安全模板

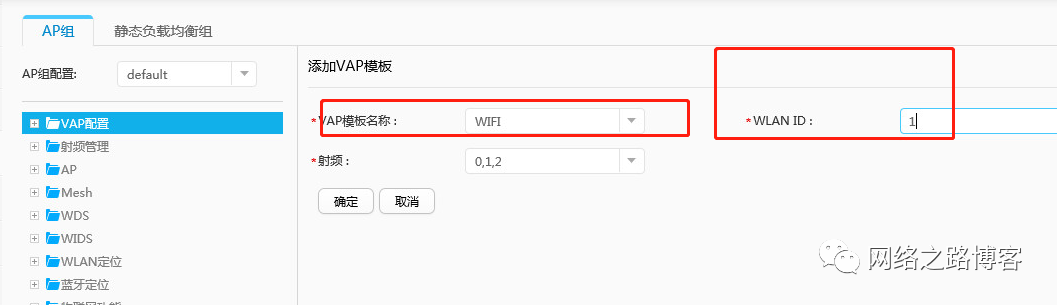

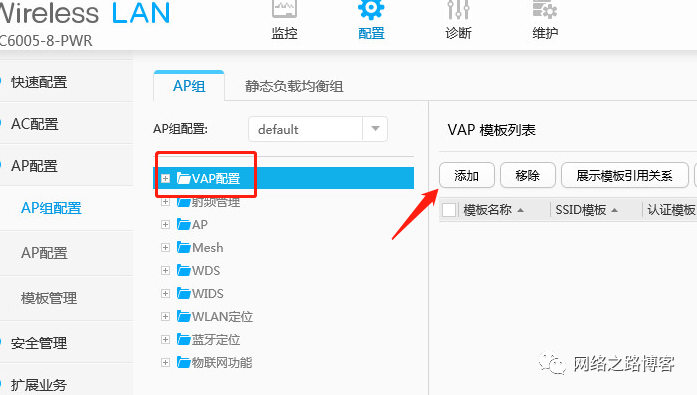

[AC6005-wlan-view]ap-groupname default

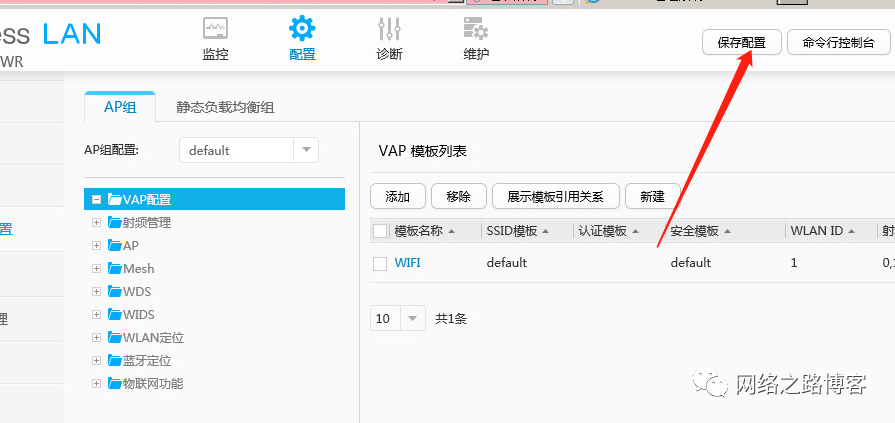

[AC6005-wlan-ap-group-default]vap-profileWIFI wlan 1 radio all

#进入AP组，调用VAP

验证

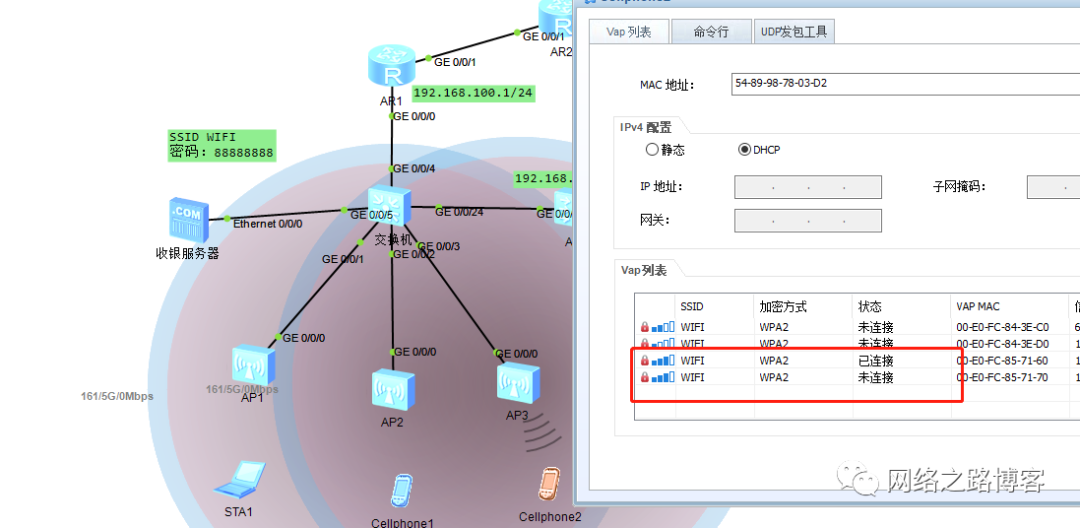

进行连接

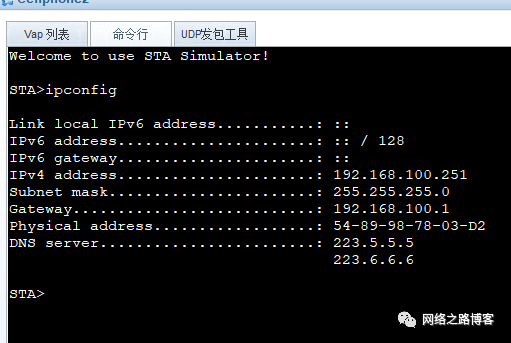

访问内网、外网没任何问题。

查看命令

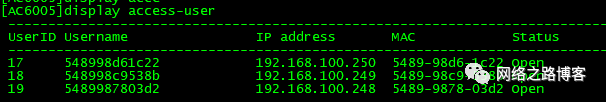

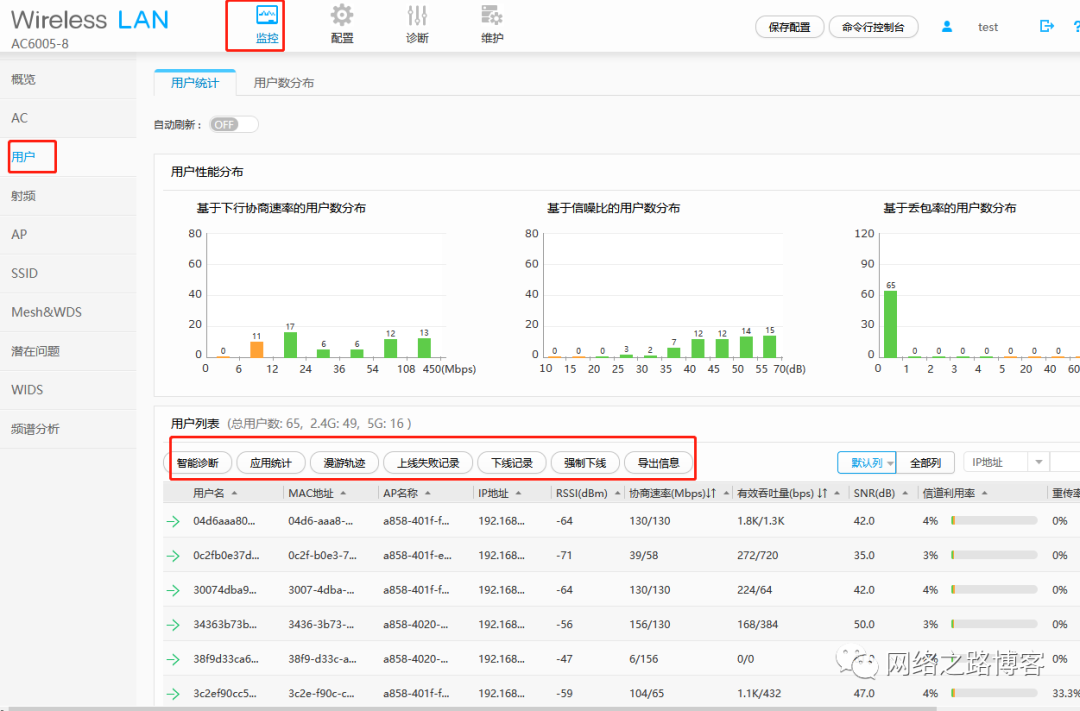

1、display access-user查看当前在线用户，可以看到用户（开放式、密码认证、MAC认证则显示为MAC地址）、IP地址、MAC地址、状态。displayaccess-user 后面还可以跟MAC地址、IP地址、SSID登信息来查找

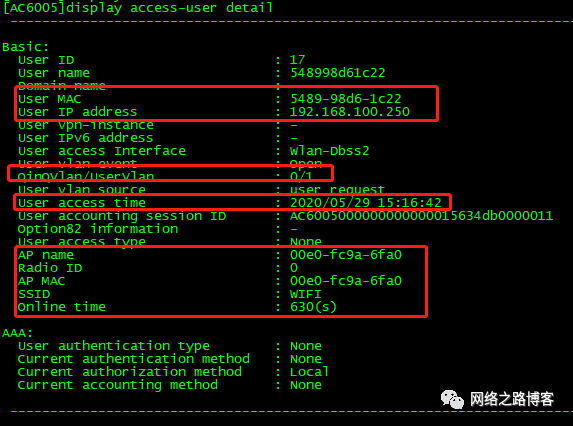

display access-user detail：可以查看到更详细的参数，这个排错经常用到

主要看到该用户的IP、MAC、在什么VLAN、什么时候接入、以及在哪个AP下面、哪个射频下面、对应的WIFI名称、在线时间。

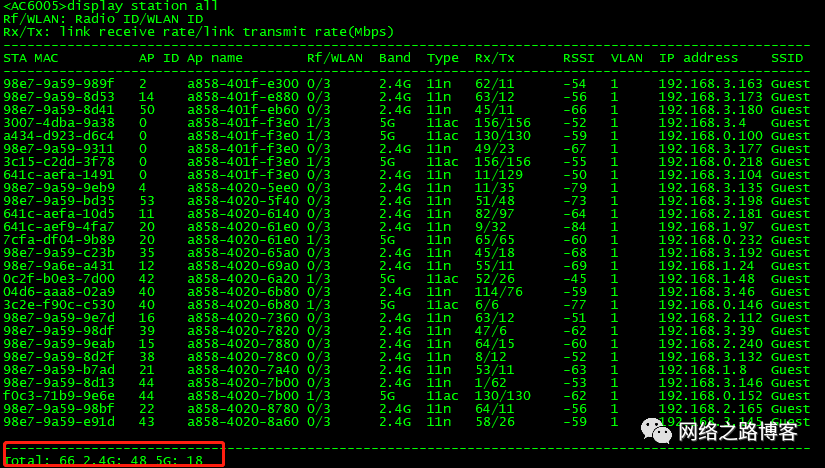

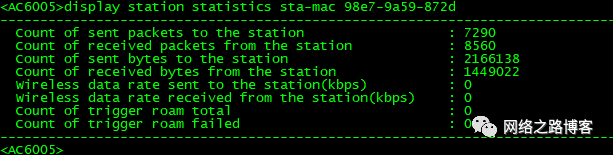

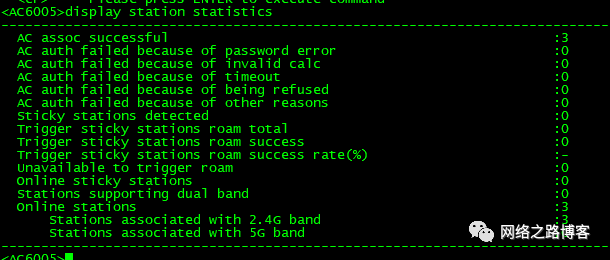

2、display station all：查看所有客户端的接入信息（这个模拟器不显示RX/TX以及RSSI），包括客户端的MAC信息、AP的ID、AP名字、射频信息、WLAN ID、BAND（在2.4还是5G） type包括是11N还是11AC、RX（AP从客户端收到报文的速率）/TX（AP发送到客户端的速率）、RSSI：当前客户端的信号强度以及VLAN、IP地址、SSID信息，并且最后有个total 现实当前用户的总数量，2.4G连接了多少 5G连接了多少
