一、超融合简介

1、什么是FusionCube：

FusionCube超融合解决方案标志着IT产品发展的新趋势，它利用虚拟化技术将计算、存储及网络资源进行一体化整合，不仅能够实现系统的快速部署与扩展，还极大地简化了运维工作，从而更好地适应企业日益增长且多变的信息需求。

2、FusionCube的优点：

FusionCube是一款虚拟化超融合基础设施，具备开放性和可扩展性。它通过统一的资源管理和运维管理功能，简化了用户在不同应用部署和维护管理上的流程。用户可以根据自身业务需求，在FusionCube平台上进行定制、开发、部署、更新和管理业务应用。无论是简单的应用还是复杂的集群，FusionCube都能够适应并提供支持。

3、FusionCube特点：

极简管理：安装部署简单、交付快捷、维护简单。FusionCube超融合系统通过简化的流程和自动化工具，使用户能够快速完成系统的安装与部署。其交付过程快捷高效，极大地缩短了项目实施周期。同时，系统维护简便，降低了运维成本和复杂度。

极优效率：支持重删压缩技术，压缩比例高达3:1；支持EC（纠删码），存储利用率高达90%（FC无法做到）。FusionCube采用先进的数据压缩算法，能够将数据量减少至原来的三分之一，显著节省存储空间。同时，结合EC技术，进一步提升了存储资源的利用效率，达到了惊人的90%，这是传统FC存储所无法比拟的。

急速性能：通过内置分布式存储，为数据库等应用提供了高并发、高吞吐量的存储服务；提供业界最快的交换网络，支持100Gbps的带宽，数据重构极快。FusionCube内置的分布式存储架构确保了高性能的数据处理能力，特别适合对IOPS和吞吐量要求极高的应用场景。配合业界顶尖的网络技术，实现了数据的高速传输和快速重构，保障了业务的连续性和稳定性。

极致可靠：支持双活、支持异步远程复制、内置备份软件，确保数据安全性。FusionCube具备多种高级的数据保护机制，包括双活数据中心设计、异步远程复制功能以及集成的备份解决方案。这些特性共同作用，为用户提供了一个高度可靠的数据环境，有效防止数据丢失或损坏的风险。

4、FusionCube功能

兼容华为虚拟化平台：FusionCube与华为虚拟化平台无缝集成，确保了系统的兼容性和互操作性。这种紧密的集成使得用户能够充分利用华为虚拟化技术的优势，实现资源的高效管理和利用。

一体化资源整合：FusionCube实现了计算、存储和网络资源的一体化整合，打破了传统IT架构中资源分散的局限。这种一体化设计简化了系统架构，提高了资源利用率和管理效率。

高性能块存储：FusionCube内置了FusionStorage块存储，提供了更高的性能和数据可靠性。这种块存储解决方案专为高性能场景设计，能够满足数据库等关键应用对存储性能的严苛要求。

灵活部署选项：FusionCube支持在一套系统中同时提供虚拟化和物理混合部署。用户可以根据自身业务需求，选择通过虚拟化提高资源利用率，或是通过物理服务器部署数据库服务以提高性能。这种灵活性使得FusionCube能够适应各种复杂的应用场景。

统一运维管理：FusionCube能同时为虚拟化和数据库提供计算、存储和网络资源，并提供统一的运维管理服务。这种一站式的管理方式降低了运维成本，提高了管理效率，确保了系统的稳定运行。

5、FusionCube典型应用场景

①、服务器虚拟化场景：直接提供集成的FusionCube虚拟化基础设施，不携带任何其它软件

②、桌面云：在FusionCube上运行VDI虚拟桌面，或应用虚拟化提供桌面云服务

③、企业OA：用户可直接在FusionCube上运行服务端应用，如微软的exchange、SharePoint

二、FusionCube软件介绍

  1. 安装与扩容工具：FusionCube Builder（需运行在Windows PC上，通过管理网络SSDP或者扫描IP的方式发现服务器并读取相关信息。在安装OS和软件的过程中，FusionCube Builder使用NFS传输相关包。）FusionCube Builder是一款专用于安装和扩容FusionCube系统的工具，它需要在Windows PC环境下操作。用户可以通过管理网络的SSDP或手动扫描IP地址来发现服务器，并读取其相关信息。在安装操作系统和软件的过程中，FusionCube Builder利用NFS协议来高效传输所需的安装包。

  2. 管理工具：FusionCube Center（FusionCube的系统管理中心，提供系统资源管理、告警监控、性能监控和运维管理，以及在设备首次上电时对系统进行初始化。）FusionCube Center是FusionCube系统的集中管理平台，它不仅提供了全面的系统资源管理功能，还包括实时的告警监控、性能分析和运维管理。此外，当设备首次上电时，FusionCube Center还能自动执行系统的初始化配置，确保设备快速投入运行。

  3. 高性能存储软件：FusionStorage（为满足云计算数据中心存储基础设施需求而设计的一种分布式块存储软件，可以将通用x86服务器的本地HDD、SSD等介质通过分布式技术组织成一个大规模存储资源池，对上层的应用和虚机提供工业界标准的SCSI和iSCSI接口，类似一个虚拟的分布式SAN存储。）FusionStorage是一款专为云计算数据中心设计的高性能分布式块存储软件。它能够将多台通用x86服务器上的本地硬盘（HDD/SSD）整合成一个大规模的存储资源池，并通过分布式技术提供工业标准的SCSI和iSCSI接口，形成一个虚拟的分布式SAN存储环境。这样不仅提升了存储资源的利用率，还增强了数据的可靠性和访问速度。

三、FusionCube逻辑架构

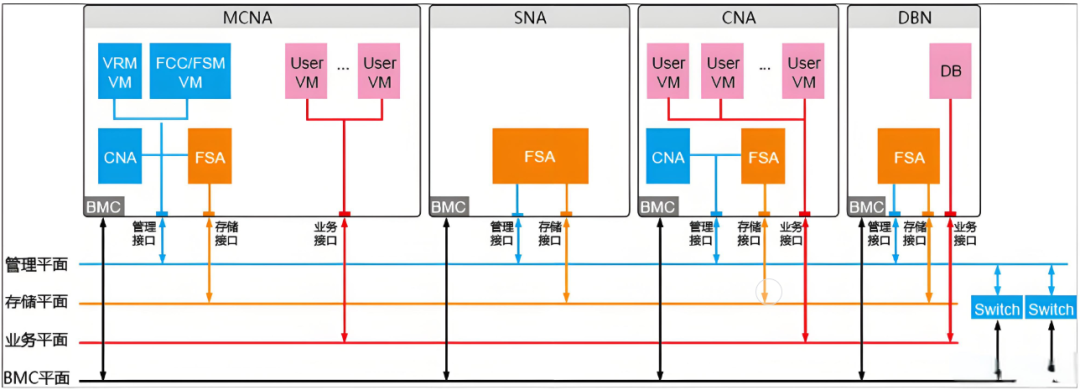

四、网络形态

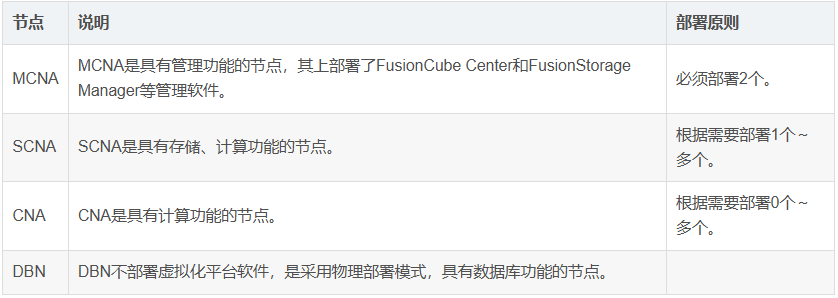

FusionCube支持管理平面与BMC平面分离部署或者合并部署两种网络部署形态，并且在FusionSphere场景下支持以下五种节点：



FusionCube的网络通信平面划分为业务平面、存储平面和管理平面：

  • 业务平面

为用户提供业务通道，为虚拟机虚拟网卡的通信平面，对外提供业务应用。

  • 存储平面

为虚拟机提供访问存储资源的通信平面，但不直接与虚拟机通信，而通过虚拟化平台转化。

  • 管理平面

负责整个系统的管理、日常维护、业务配置、系统加载等功能的通信。

五、可靠性

1、硬件可靠性：FusionCube选用高可靠的自研硬件，通过系统冗余设计保证系统可靠性，具有如下特点：

  • 具有掉电可保数据的缓存备电设计，保证掉电数据安全。

  • 采用可热拔插SAS专用系统盘，支持RAID1保护。

  • 整机冗余电源、风扇设计，保障系统可用性。

  • 网络双平面设计。

2、软件可靠性：

①、管理节点HA

  • 管理节点HA指管理节点采用主备节点双机机制，当主节点故障时，备用节点变为主用状态对外提供业务，保证管理节点业务的正常运行。

  • 主备节点之间通过管理平面的心跳检测对方状态，自行选择主用节点。

  • 正常情况下，主用节点对外提供业务，备用节点处于空闲状态，只运行基本功能并定时同步主用节点的数据。

  • 当主用节点故障时，双机自动倒换，原备用节点变为主用状态对外提供业务，原主用节点变为备用空闲状态。

  • 主用节点故障包括：主用节点网络中断、状态异常、业务进程故障。

②、管理数据备份和恢复

系统提供配置数据和业务数据定期在本地和异地备份的能力。当管理节点服务异常无法自动修复时，通过本地备份数据立即恢复；当由于灾难性的故障导致管理节点双节点同时故障且不能通过重启等操作进行恢复时，可使用异地备份数据立即恢复（1个小时之内完成），减少故障恢复时间。

③、黑匣子

FusionCube内置黑匣子，黑匣子用于收集当前系统的信息，当系统出现故障的时候，黑匣子会保存系统的故障现场信息。借鉴于黑匣子，可以方便地进行故障定位。

黑匣子保存如下信息：

  • 存储内核日志

  • 系统快照

  • 异常退出前屏幕输出信息

  • 诊断工具的诊断信息

六、安装与部署

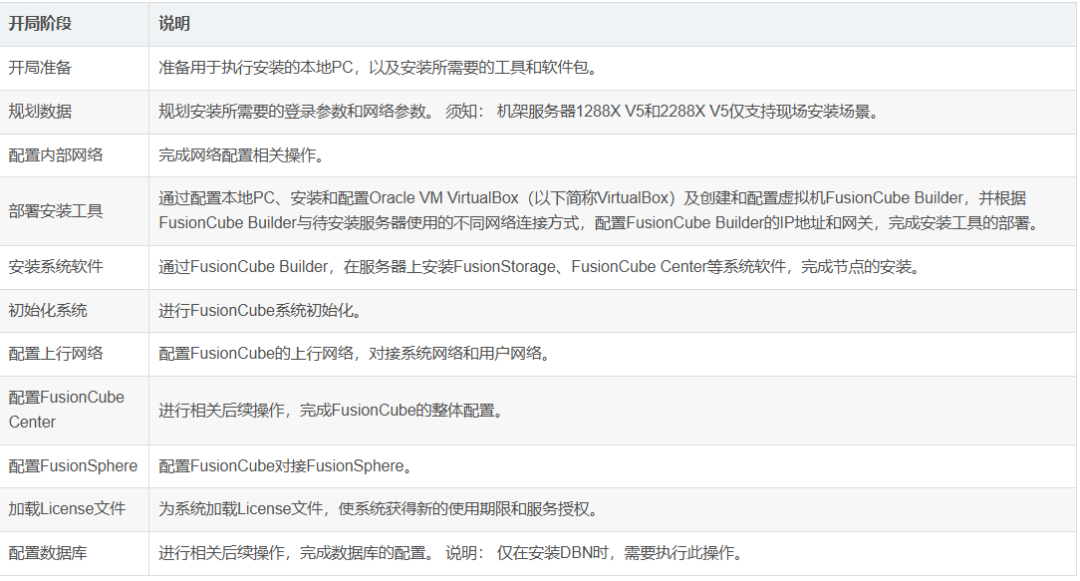

1、安装部署流程/开局流程（有SNA/DBN）


①、开局准备：配置服务器IBMC地址、本地PC进行杀毒网卡设置操作、合规的Oracle VM VirtualBox和putty或者其它终端连接软件、安装FusionCube所需的其它安装包，

②、节点规划：（MCNA：必须部署两个，互为主备；SCNA、CNA、DBN根据需要部署）

③、BMC与管理平面规划：规划IP数量=节点数X2+6；每个MCNA使用1个管理IP地址和1个BMC IP地址，FusionCube Center使用2个管理IP地址和1个浮动IP地址，FusionCompute使用2个管理IP地址和1个浮动IP地址；其它节点若不涉及则暂不考虑。合并部署的所有节点的管理IP地址和BMC地址必须在同一网段。

FusionCube的内部管理平面VLAN ID默认为1

④、存储平面规划：规划IP数=节点数；每个MCNA使用1个存储IP地址，其它节点若不涉及则暂不考虑。

⑤、业务平面规划：用户可根据自身业务情况自行规划。

2、安装部署

部署安装工具

①、本地PC开启虚拟化功能

②、安装virtualbox

③、创建并配置FusionCube Builder虚拟机及其网络

安装系统软件

①、上传相应软件包

②、选择安装场景

③、发现服务器（手动、自动）

④、配置节点信息和网络等参数

⑤、安装软件

初始化系统（首次登录修改默认密码）

配置上行网络

①、配置链路聚合

②、放行VLAN和映射VLAN

配置FusionCube Center：

①、时区和时钟同步

②、配置备份服务器

③、配置告警信息

④、配置域认证信息

配置FusionSphere

加载license

配置数据库

七、常见问题

1、FusionCube Builder Protal登录异常

①、本地PC与FusionCube Builder Protal网络不通

②、FusionCube Builder Protal服务器故障
