简单识别光纤线与光模块

线体颜色

单模常规光纤跳线的线体颜色是黄色。

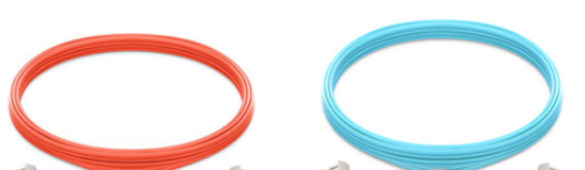

多模常规光纤跳线的线体颜色：OM1、OM2是橙色，10G OM3和OM4是水蓝色。



光纤类型：双工单模（9/125μm）；

波长：1310/1550nm；

光纤类型：多模双工（50 /125μm）；

波长：850/1300nm；

        —————————————————————分割线—————————————————————————

一般厂家会在拉环的颜色上进行区分，比如：黑色拉环的为多模，波长是850nm；

                                                                        蓝色是波长1310nm的模块；

                                                                        黄色则是波长1550nm的模块；

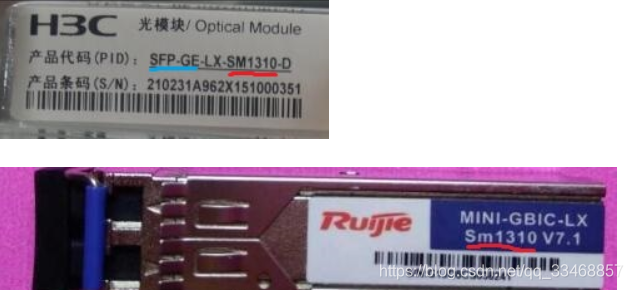

SM表示为单模（Single-mode Fiber）

GE指的是 Gigabit Ethernet 千兆以太网接口

SX表示传输距离为短距，LX表示中距

单模使用1310nm或1550nm波长。

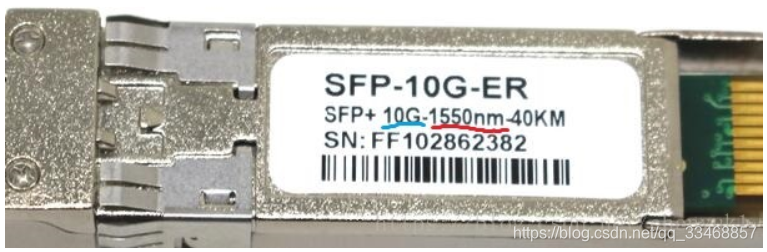

举例说明：

        —————————————————————分割线—————————————————————————

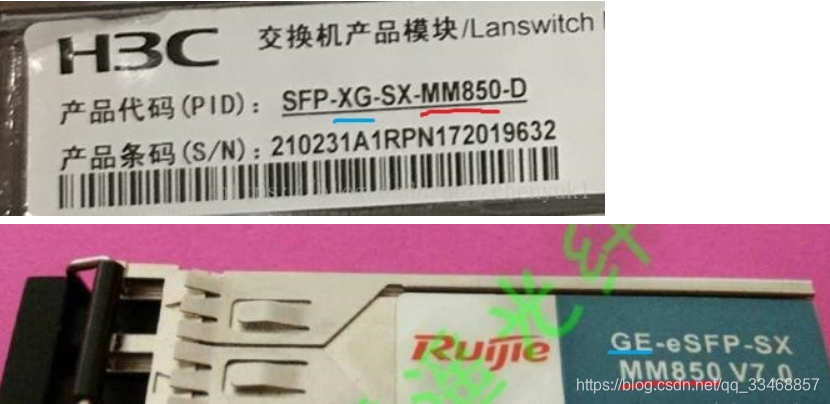

MM表示为多模（Multi-mode Fiber）

XG表示万兆

多模光纤使用的波长多为850nm
