实验说明

实验的目标是使用简化版的带内遥测（INT）扩展基本L3转发，我们称之为多跳路有检查（MRI）。
MRI可以追踪数据包转发路径和队列长度。为了支持这个功能，我们需要编写P4程序，将一个ID和队列长度添加到每个数据包的头堆栈。Switch ID的顺序相当于路径，每一个ID后面跟随着端口队列长度。
和之前的实验一样，我们已经定义好了控制平面，所以实验只需要关注P4数据平面的逻辑。
虚拟的安装使用参考：P4 Tutorial 安装

步骤一：运行（不完整）初始代码

mri.p4只是初步实现了L3转发功能，我们的任务是扩展代码，使其能够自定义支持MRI的报文头。

首先编译不完整的mri.p4，并在mininet中启动Switch。

这一步包括：

编译mri.p4,

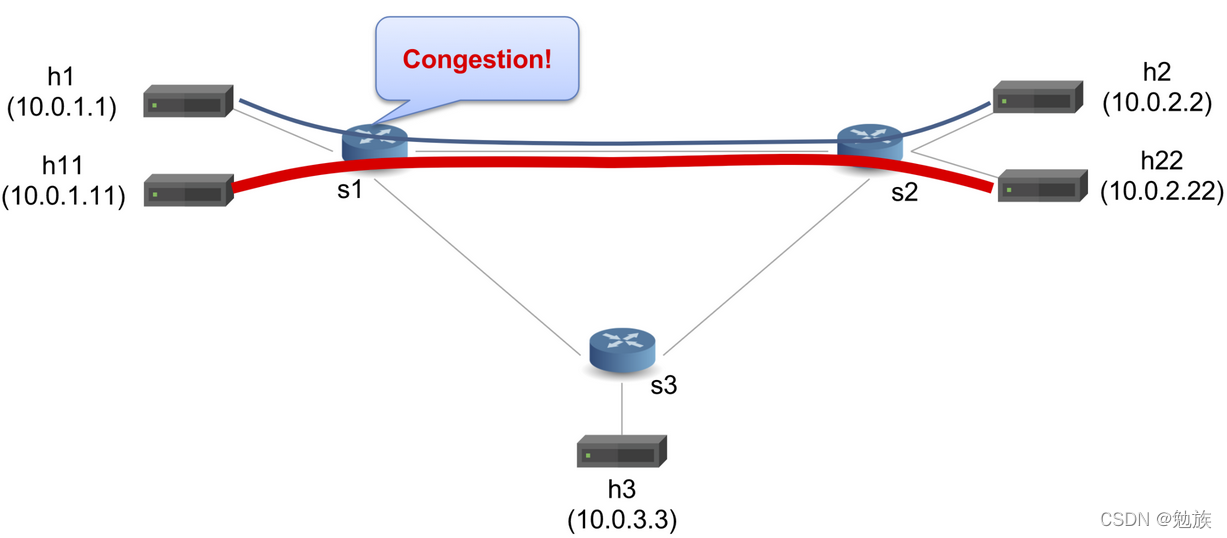

启动mininet实例的3个Switches，5个hosts，拓扑图如下：
控制平面根据sx-runtime.json文件对每个Switch的tables编程。

我们从h1到h2发送低速流，通过iperf从h11到h22发送高速流。在topology.json中我们设定了s1和s2之间的带宽为512kbps，这将成为转发上的瓶颈。
在mininet下打开h1，h11，h2，h22的终端：
h2作为server收包：
h22作为iperf UDP服务端：
h1发送数据包到h2，每秒一个包，发送30秒：
h11 作为iperf UDP客户端发包１５秒：

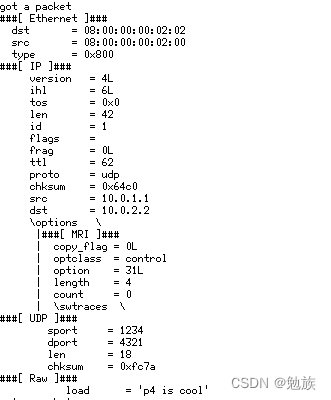

在h2，MRI header没有路径信息 (count=0)。
exit 退出xterm。
我们能在h2收到消息，但是没有关于路径信息的消息。后面我们扩展mri.p4，实现MRI逻辑记录路径信息。

步骤二：实现MRI

mri.p4是一个框架，我们需要把代码中TODO部分替换。
MRI需要两个自定义header，第一：mri_t，包括count，它表示Switch ID的数目；第二：switch_t，包括Switch ID和每个途径Switch的队列长度。

实现MRI的做大挑战是处理两个headers的递归逻辑。我们将使用 parser_metadata字段，追踪需要解析的switch_t header。在parse_mri状态，这个字段设置为 hdr.mri.count。在parse_swtrace 状态，这个字段应该递减。 parse_swtrace 状态将循环直到remaining 0。
MRI自定义的header将携带在IP Option报头内。IP Option包含一个字段option，该字段指示选项类型，我们用特殊类型31表示MRI头存在。

除了parser逻辑，我们在出口添加一个table，swtrace存储Switch ID和队列长度以及增加计数的action，并追加到switch_t header。

完成mri.p4，包括以下部分：

定义header类型 Ethernet (ethernet_t), IPv4 (ipv4_t), IP Options (ipv4_option_t), MRI (mri_t), Switch (switch_t)。
解析Ethernet, IPv4, IP Options, MRI, and Switch，parser将填充ethernet_t, ipv4_t, ipv4_option_t, mri_t, and switch_t。
使用mark_to_drop()丢弃数据包。
action ipv4_forward包括：为下一跳设置出口端口，用下一跳的地址更新以太网目标地址，用交换机的地址更新以太网源地址，减少TTL。
ingress control包括：定义一个table，读取IPv4目的地址，调用drop或ipv4_forward，应用table。
在egress，action add_swtrace添加Switch ID和队列长度。
egress control应用swtrace table存储Switch ID和队列长度，调用add_swtrace。
逆解析器：选择字段插入到传出数据包中的顺序。
package：与parser，control，checksum verification，recomputation，deparser一起提供包的实例化。

步骤三：执行解决方案

我们可以先复制出solution目录里的mri.p4，这是提前准备好的准确答案。

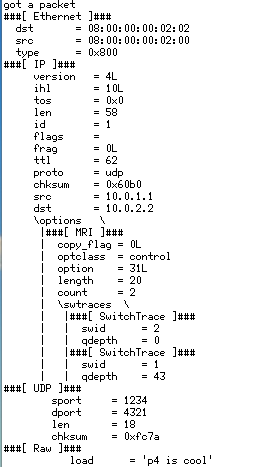

按照步骤一的操作，这次我们可以看到h1到h2的数据包Switch序列和丢列长度。
可以和步骤一时h2的截图做下对比。
至此实现了实时监控数据流途径节点以及节点的拥塞情况。

在这里插入图片描述
因为s1到s2的带宽瓶颈，所以s1出向会占用队列缓存。
如果有兴趣，还可以登录到s1上去调整队列缓存的最大值，再做发包测试一下。
Switch 操作命令：
登录s1：simple_switch_CLI --thrift-port 9090
设置端口3队列缓存40pkts：set_queue_depth 40 3
