OVN实验----L3互通

概述

在L2互通基础上，完成跨网段互访。

物理拓扑

如上一个实验OVN实验----L2互通

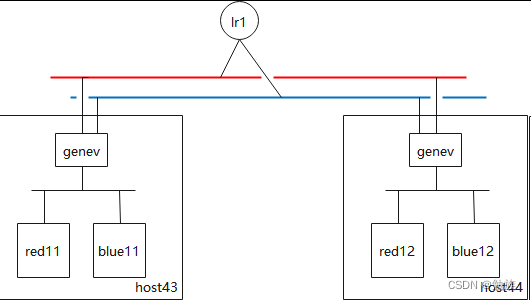

逻辑拓扑

按照上个实验OVN实验----L2互通 的操作方式，再配置一组容器blue，网段192.168.2.0/24
配置完成后可以在central上ovn-sbctl show看到如下4个绑定接口

此时，red和blue两个网段内是可以互通，但不能跨网段互通。
增加一个逻辑路由器充当两个网段的网关，这样就可以完成跨网段互通。
这里的逻辑路由器同样也是分布式的。

配置

新建一个逻辑路由器lr1
ovn-nbctl lr-add lr1
lr1上添加一个接口lr1-red连接ls-red，并设置MAC和IP
ovn-nbctl lrp-add lr1-red 00:00:00:00:01:01 192.168.1.254/24 （red网关192.168.1.254）
逻辑交换机ls-red上添加接口red-lr1用于连接路由器接口lr1-red
ovn-nbctl lsp-add ls-red red-lr1
ovn-nbctl lsp-set-type red-lr1 router
ovn-nbctl lsp-set-addresses red-lr1 00:00:00:00:01:01
ovn-nbctl lsp-set-options red-lr1 router-port=lr1-red
按照此步骤继续将lr1连接到ls-blue
配置完成后，可以看到现在有一个路由器lr1和两个交换机ls-red、ls-blue，这样就按照上面的逻辑拓扑配置完成了。

最后别忘记每个容器还需要配置网关
red11、red12网关：
ip route add default via 192.168.1.254
blue11、blue12网关：
ip route add default via 192.168.2.254

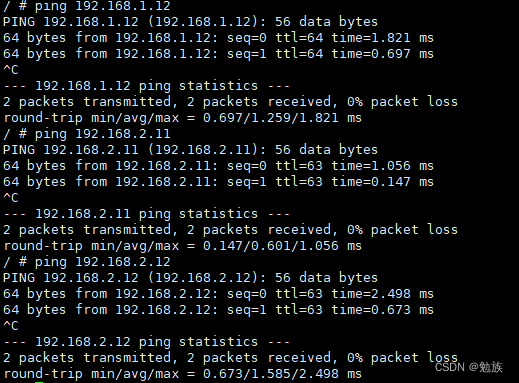

测试

具体IP如下：
red11:192.168.1.11
red12:192.168.1.12
red 网关：192.168.1.254

blue11：192.168.2.11
blue12:192.168.2.12
blue网关：192.168.2.254

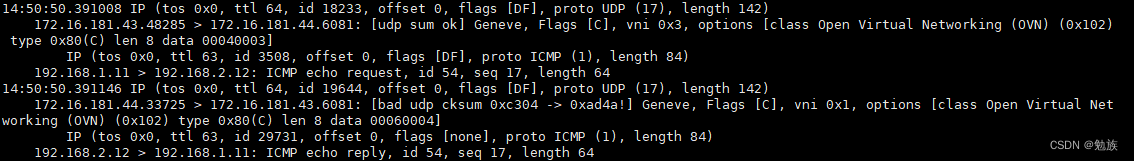

抓包，我们看一下red11到blue12的包，会发现red11到blue12方向是封装vni3，blue12到red11方向是封装vni1，是非对称的模式。
