NXPi.MX6ULL 移植RTL8188 WiFi模块

项目场景：

在眺望电子TW-AC6G-EVM开发板上移植RTL8188 WiFi模块：

编译环境及开发包：
主机：ubuntu18.04
交叉编译器：arm-linux-gnueabihf-gcc
QT5.12.8：qt-everywhere-opensource-src-5.12.8
开发板：TW-AC6G-EVM
Linux：Linux-4.1.15
串口工具：Xshell

注意:本文章的所有命令涉及到的路径均为眺望电子官方环境路径，需根据自身实际环境改变。本文所演示的平台来自于眺望电子 iMX6ULL ARM嵌入式平台，这是一个基于NXP iMX6ULL ARM处理器，主频800MH在 Cortex-A7的核心板。

---

解决方案：

1.向Linux内核添加WIFI驱动

realtek目录下就存放RTL8188CUS/RTL8192CU芯片的驱动源码。rtl8192CU 下存放着 RTL8188CUS和RTL8192CU的驱动。Kconfig文件是 WIFI 驱动的配置界面文档。

1.1删除Linux内核自带的RTL8192CU驱动

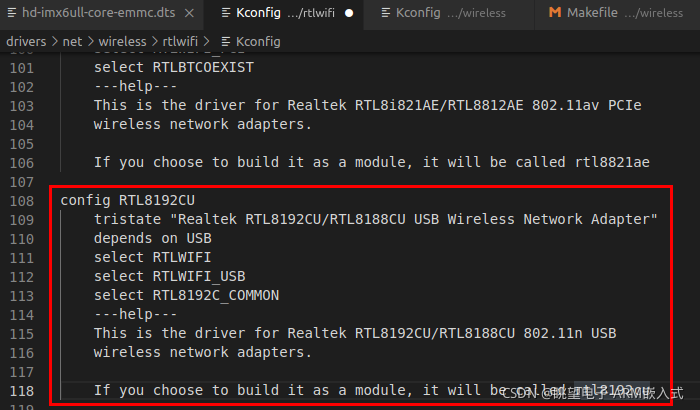

打开Linux内核源码目录中drivers/net/wireless/rtlwifi/Kconfig，找到图1.1所示红色框图所包含的内容并删除。

打开 Linux内核源码目录中drivers/net/wireless/rtlwifi/Makefile，找到以下内容，并进行屏蔽(屏蔽内核自带的RTL8192CU/RTL8188CU驱动)。

obj-$(CONFIG_RTL8192CU) += rtl8192cu/

1.2将RTL8192CU(RTL8188CU)驱动添加到Linux内核中

将realtek整个目录拷贝到Ubuntu下 Linux 内核源码中的drivers/net/wireless目录下。

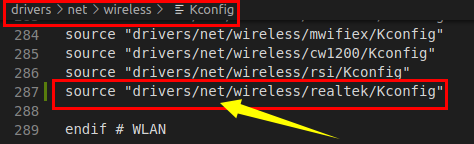

打开 drivers/net/wireless/Kconfig，在末尾加入下面这一行内容：

source "drivers/net/wireless/realtek/Kconfig"

添加以上内容，WIFI驱动的配置界面才会出现在 Linux内核配置界面上。

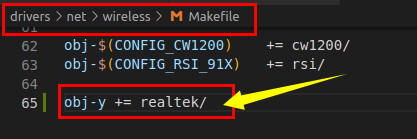

打开 drivers/net/wireless/Makefile，在末尾加入下面一行内容：

obj-y += realtek/

1.3Linux内核中的WIFI配置

1 、配置USB支持设备
配置路径如下：

-> Device Drivers
-> <*> USB support
-> <*> Support for Host-side USB
-> <*> EHCI HCD (USB 2.0) support
-> <*> OHCI HCD (USB 1.1) support
-> <*> ChipIdea Highspeed Dual Role Controller
-> [*] ChipIdea device controller
-> [*] ChipIdea host controller

2 、配置支持 WIFI 设备
配置路径如下：

-> Device Drivers
-> [*] Network device support
-> [*] Wireless LAN
-> <*> IEEE 802.11 for Host AP (Prism2/2.5/3 and WEP/TKIP/CCMP)
-> [*] Support downloading firmware images with Host AP driver
-> [*] Support for non-volatile firmware download

3 、配置支持 IEEE 802.11
配置路径如下：

-> Networking support
-> -*- Wireless
-> [*] cfg80211 wireless extensions compatibility
-> <*> Generic IEEE 802.11 Networking Stack (mac80211)

1.4编译 RTL8192CU(RTL8188CU)驱动

在Linux内核源码目录中执行“make menuconfig”命令，打开 Linux 内核配置界面，然后按照如下路径选择将RTL8192CU驱动编译为模块：

-> Device Drivers
-> Network device support (NETDEVICES [=y])
-> Wireless LAN (WLAN [=y])
-> Realtek wifi (REALTEK_WIFI [=m])
-> rtl8189ftv sdio wifi
-> rtl8188eus usb wifi
-> Realtek 8192C USB WiFi

配置结果如图1.2所示：

执行如下命令编译驱动模块：

make  modules  -j12

编译完成以后就会在rtl8192CU文件夹下8192cu.ko这个.ko文件，将8192cu.ko拷贝到开发板/lib/modules/4.1.15目录下。
重新配置过Linux内核，因此也需要使用新的zImage启动。

1.5WIIF驱动加载测试

将RTL8188CU模块插到开发板的USB HOST接口上，进入到目录lib/modules/4.1.15 中，输入如下命令加载8192cu.ko这个驱动模块:

depmod
modprobe 8192cu.ko  //或者modprobe 8192cu

驱动加载后，输入“ifconfig -a”命令查看是否存在网卡是否存在(一般是wlan0)，有wlan0则说明驱动加载成功了。

2.RTL8188CU联网测试

2.1配置WIFI网络

先在开发板根文件系统的/etc目录下创建一个名为“wpa_supplicant.conf”的配置文件，此文件用于配置要连接的 WIFI 热点以及WIFI密码。
例子：WiFi名称：TWDZ WiFi密码：tw12345678

wpa_supplicant.conf 文件内容如下所示：

ctrl_interface=/var/run/wpa_supplicant
ap_scan=1
network={
ssid="TWDZ"
psk="tw12345678"
}

2.2连接WIFI

准备好以后就可以使用 wpa_supplicant 工具让 RTL8188 USB WIFI 连接到热点上，输入如下命令：

cd  /etc
wpa_supplicant -D wext -B -i wlan0 -c wpa_supplicant.conf

获取 IP 地址命令：

udhcpc -i wlan0

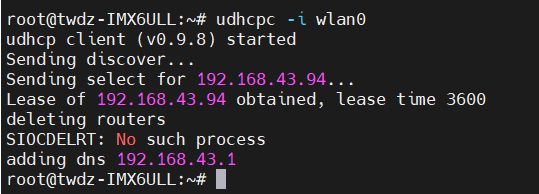

如图2.2所示，wlan0 的 IP 地址为192.168.43.94

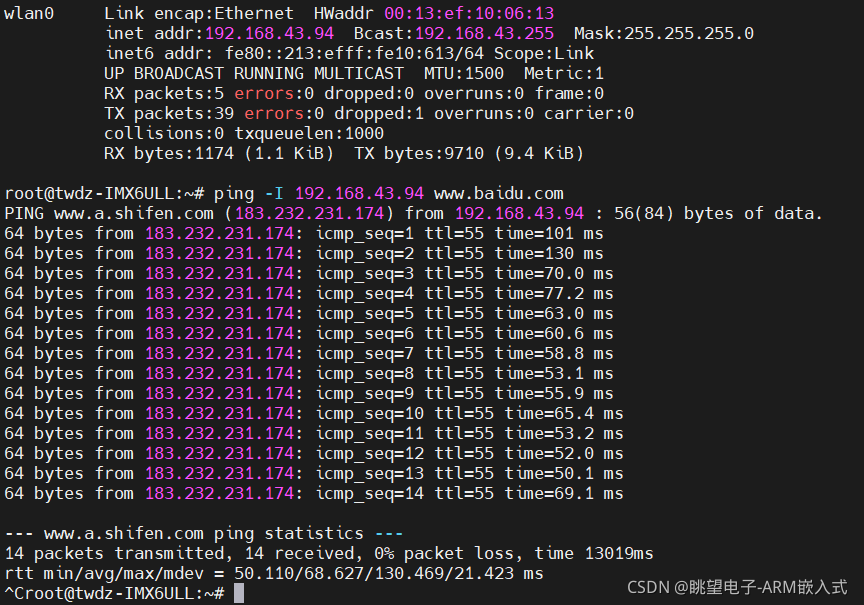

在开发板上使用 wlan0 来 ping 一下百度网站，输入如下命令：

ping -I 192.168.43.94 www.baidu.com
