STM32F4+SRAM+FREERTOS+DMA+JPEG串口图传

功能描述：基于正点原子探索者开发板的串口图传，将十六进制图片通过串口传输到单片机并通过LCD显示（使用FREERTOS）

一、使用STM32cubeMX生成初始化代码

1、时钟配置：使用HSE时钟，并配置HCLK为最大工作时钟

2、打开调试线，并选择时基为TIM1

3、使能FREERTOS，选取CMSIS_V2，内存管理选择HEAP5，其他选项保持默认

4、配置SRAM选项和时序：

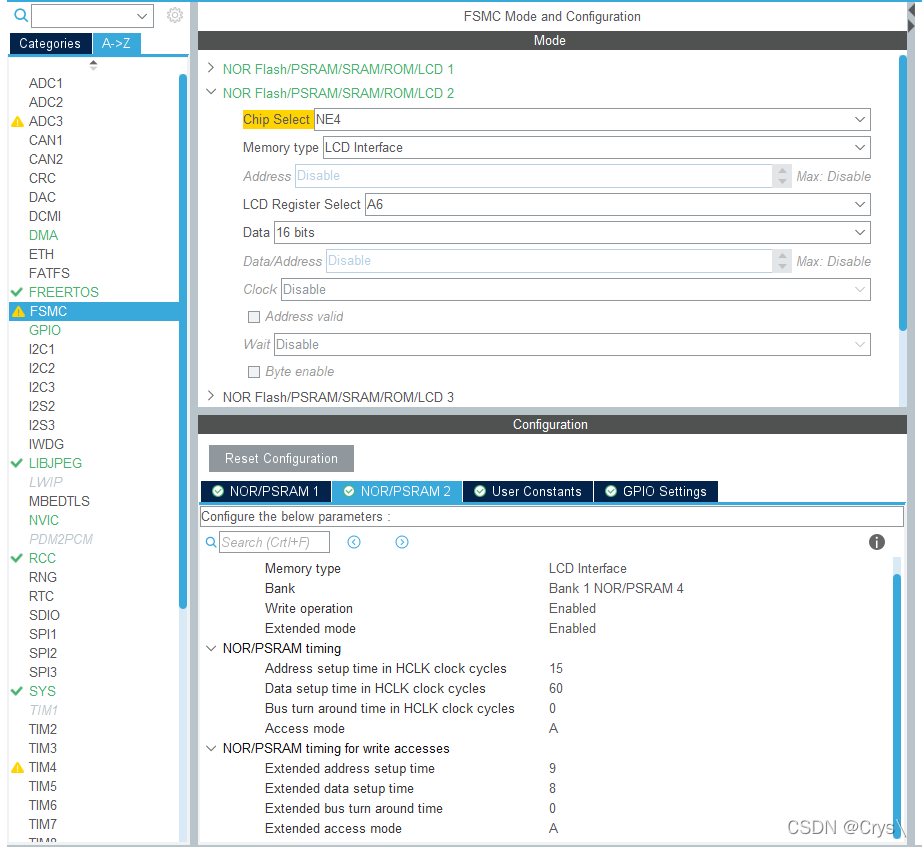

 5、配置LCD

 6、设置LCD背景灯开关和一个LED

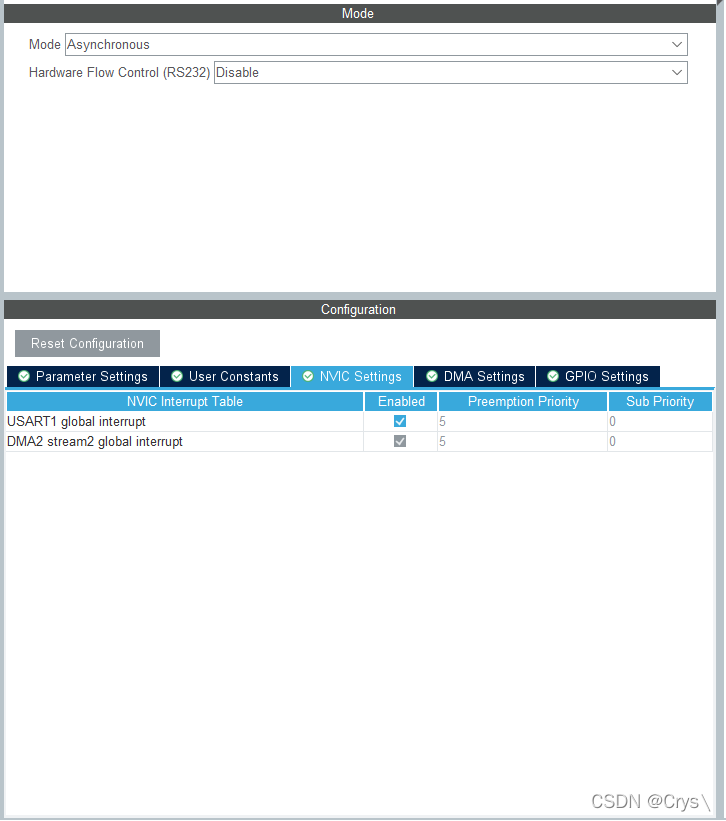

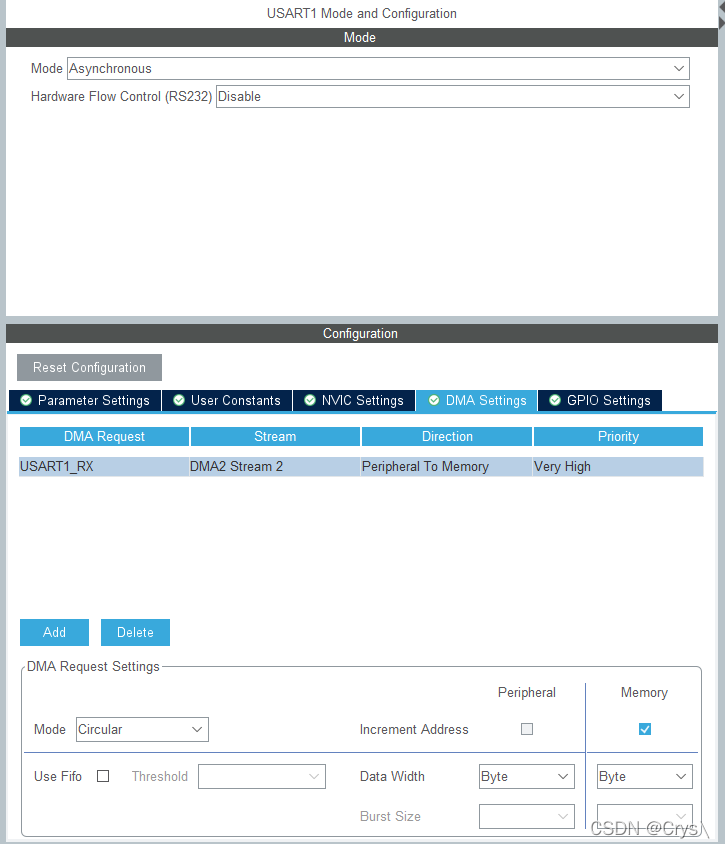

7、配置串口，开启DMA选择循环模式，串口的接收引脚选择上拉输入，防止重复进入串口空闲中断，开启USART1全局中断

8、启用JPEG库，STM32F4只能使用软件解码

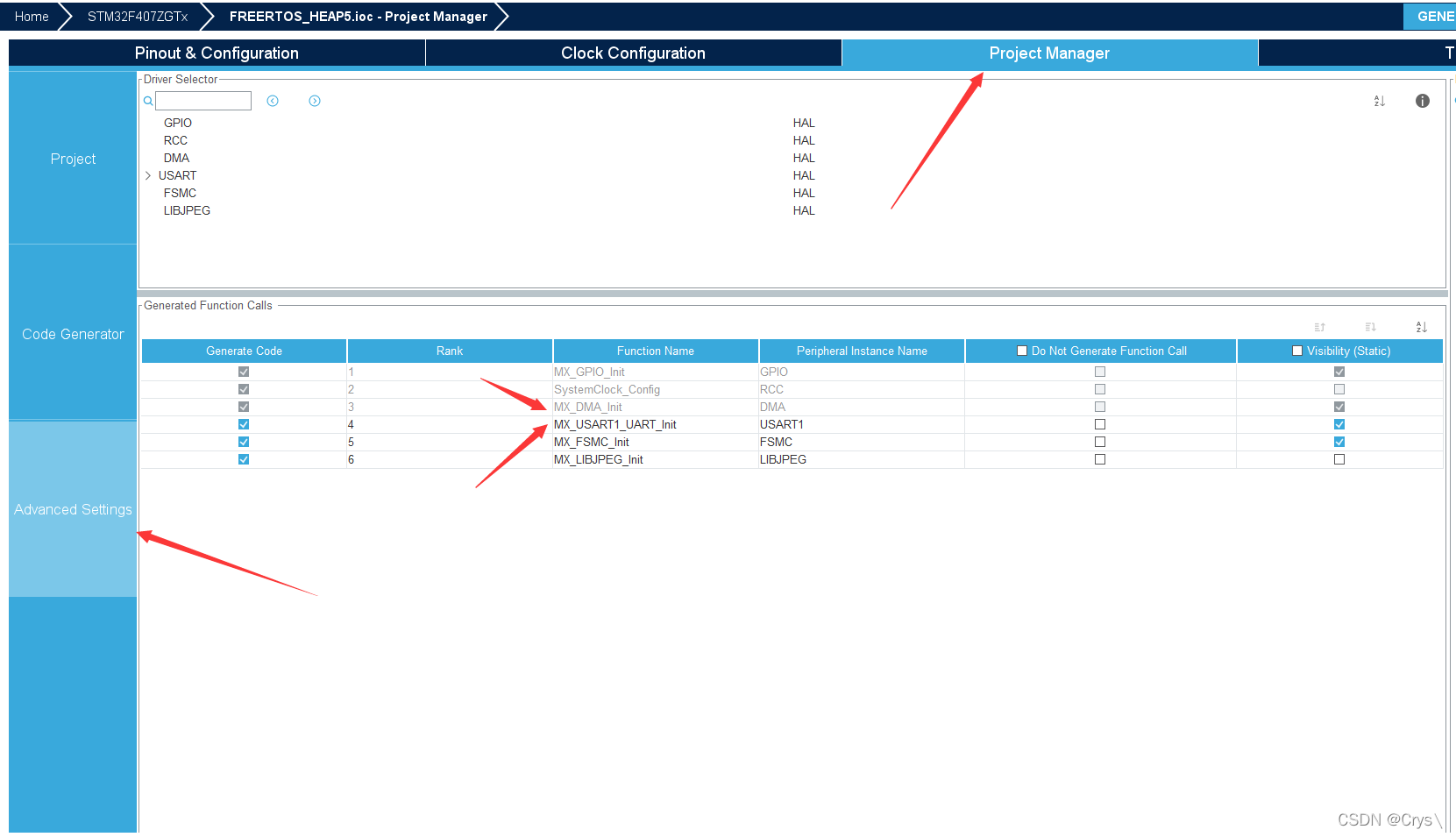

 9、DMA的初始化应该在串口的初始化之前

二、生成代码并编辑，这里使用VSCODE+OPENOCD调试，所以生成makefile工程

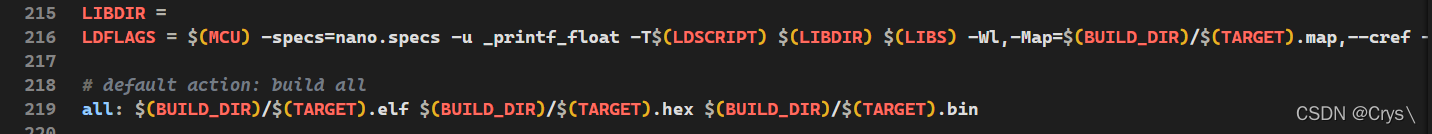

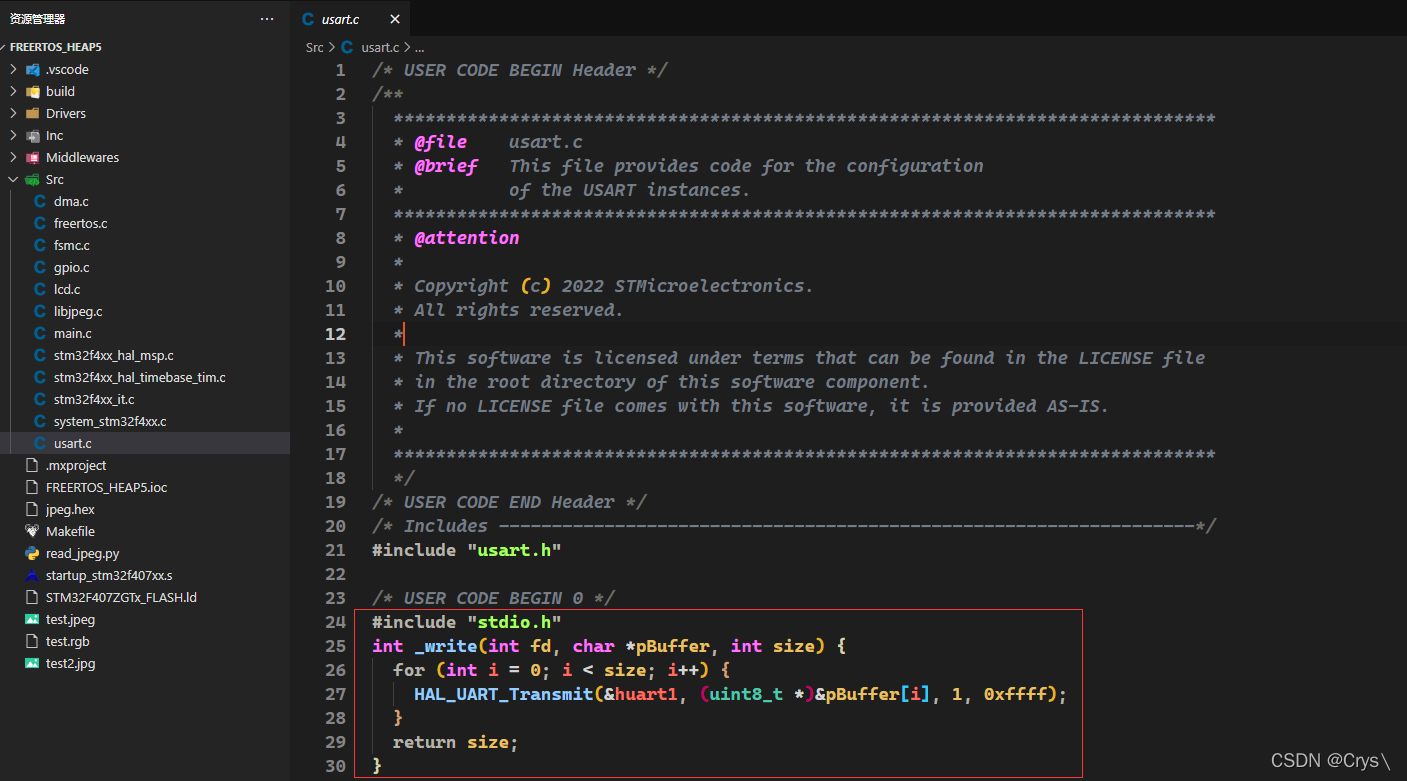

        1、首先重定向串口，可以使用printf输出到串口，在usart.c中编辑如图，并修改makefile

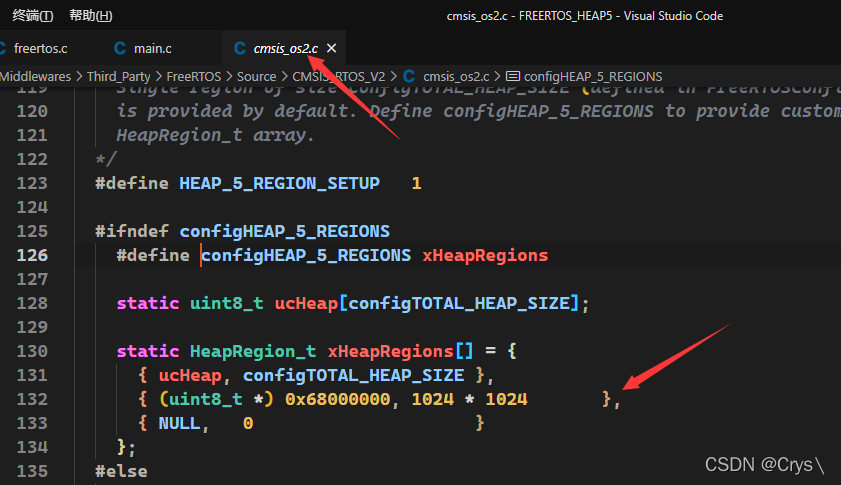

2、设定FREERTOS堆区域，HEAP5管理方式可以管理不连续的RAM空间，将SRAM交由FREERTOS管理，这样就可以使用更大的RAM空间：

4、在stm32f4xxx_it.c中添加一些自己的中断处理函数

3、主要代码编辑在freertos.c，其他代码上传在附件，并附加注释。

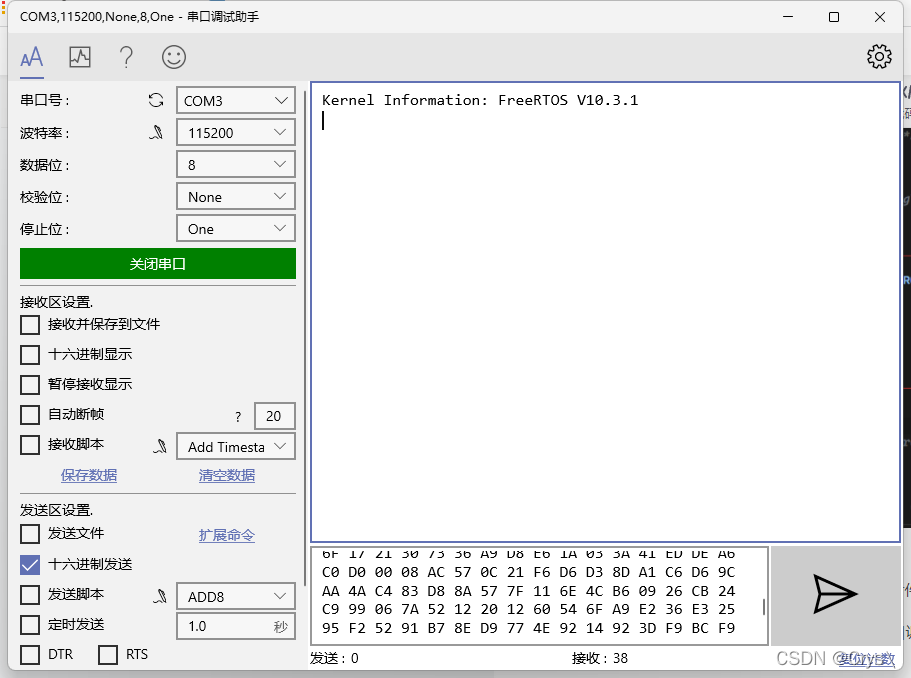

4、代码烧录到STM32开发板以后，复位打开串口调试助手，输出操作系统信息

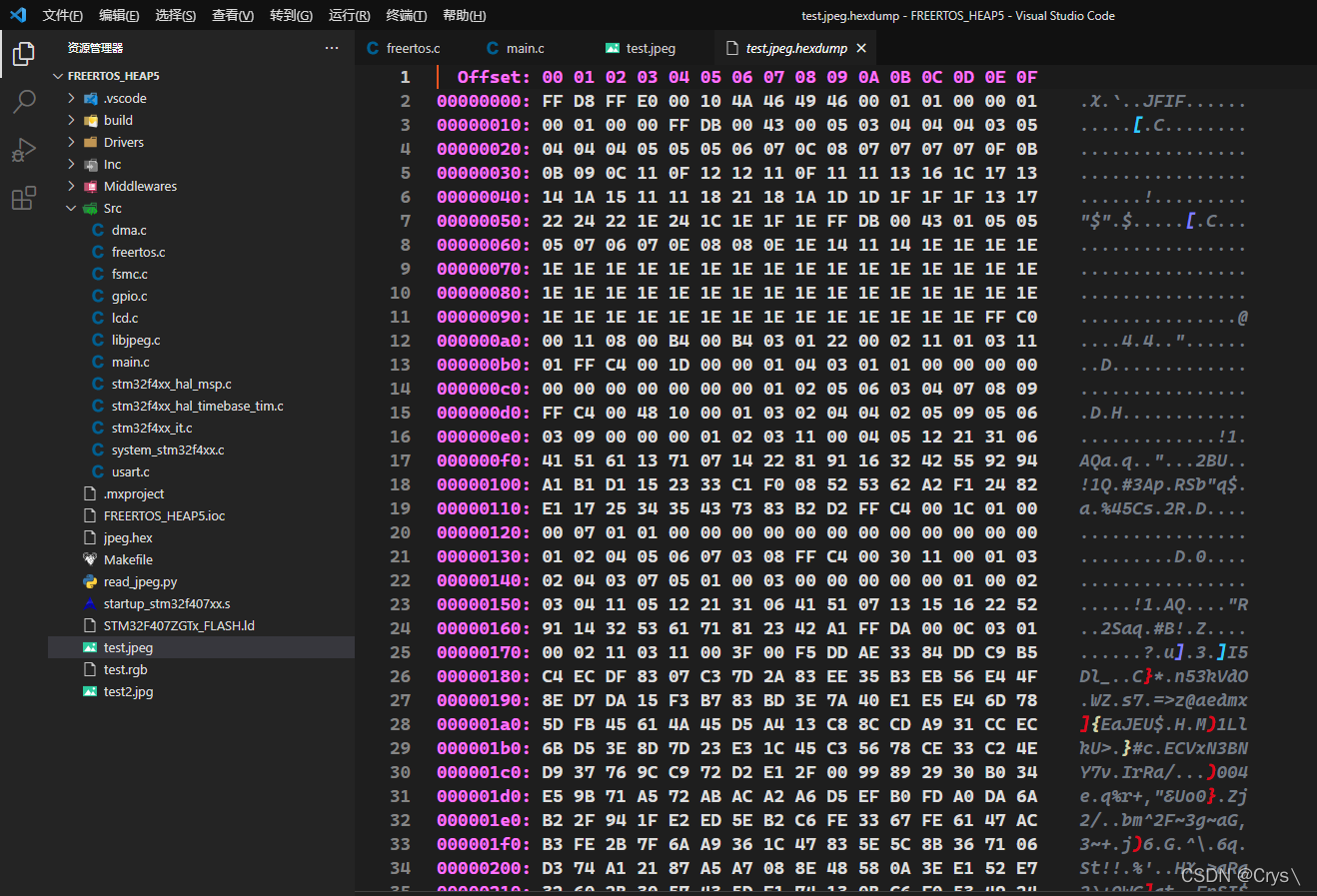

 5、使用vscode的hexdump插件，采用16进制查看图片信息：

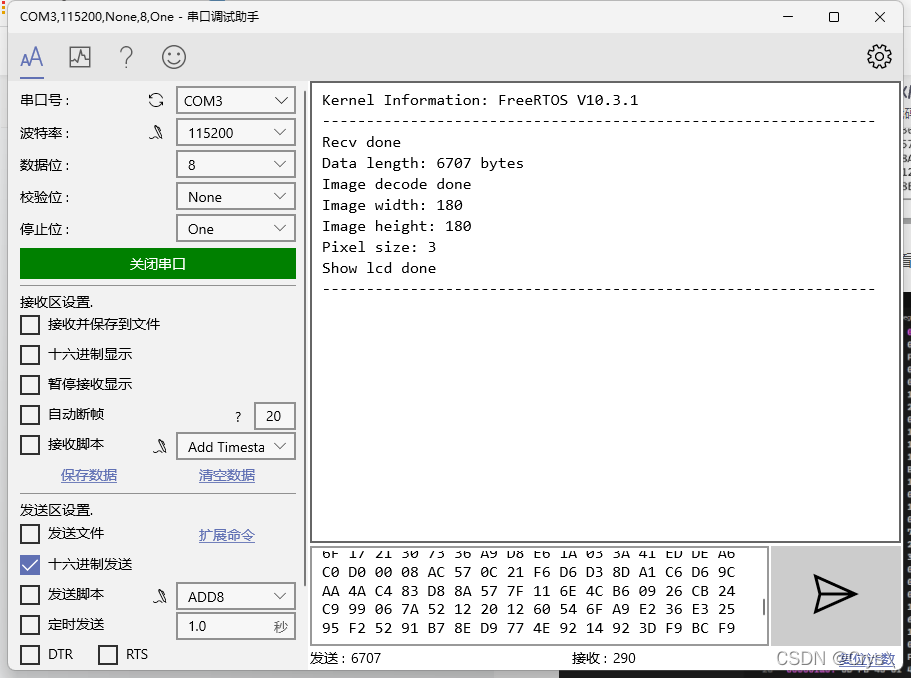

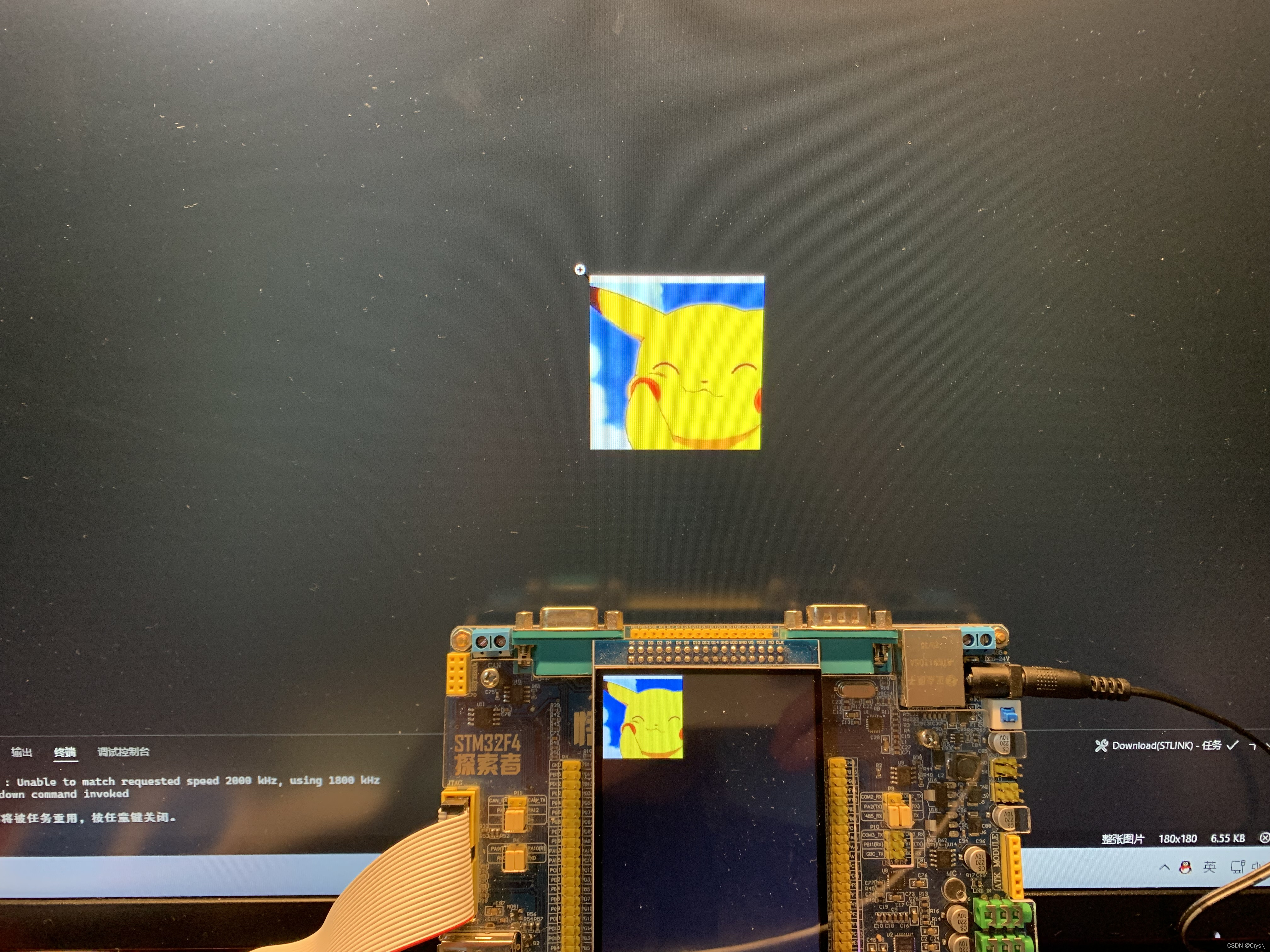

6、复制到将所有十六进制数据转换为一行，并复制到串口调试助手，点击发送，发送完毕以后，串口会输出图片的信息，并将图片显示在LCD屏幕上



代码链接：正点原子探索者+FREERTOS+SRAM+JPEG+LCD显示图片-硬件开发文档类资源-CSDN下载
