【嵌入式-单片机】IC一脚辨认方法

原文地址：IC一脚辨认方法

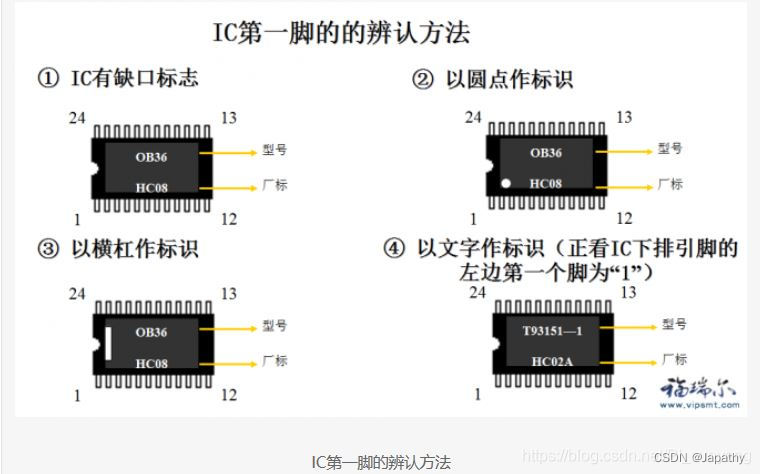

1. 一般IC都会有一个缺口芯片正面向上，缺口向上时，缺口左面的为第一脚，顺着逆时针的方向依次类推。

2. 有的芯片不是用缺口，而是在芯片的一个边角放一个圆圈，最靠近圆圈的为第一脚，其余的按照上述类推

3. 如果是IC芯片上有两个一大一小的圆点，一般情况下以小点为标准。


4. 当芯片既有缺口又有圆角时，如果二者放置位置有冲突，一律以缺口为主。

5. 看IC身体黑色部份（宽的那一面） 两边对比下，两边的角都会有一点斜度的，斜度大点的那一边的左边第一个脚，自定议为第一脚。

6. 若是QFP封装的或别的封装话。黑色部份上面在其中一个角哪里会有一个小凹圆点，或是印上去的小圆点，为第一脚。

7. 以横杠作标识,横杠一边为一脚

8. 以文字作标识（正看IC下排引脚的左边第一个脚为“1”）
   ————————————————
