基于FPGA的多功能信号模拟生成系统

本系统历时1.5年开发，在实际应用过程中，功能再不断更新完善中。。。。

系统工程源码：百度网盘   提取码：mww7

系统组成

模拟器设备发射端主要由中频处理单元和射频发送单元两部分组成。功能组成框图如图所示，中频处理单元实现拟辐射信号的基带数字信号产生、D/A转换和中频调制；射频发送单元对中频信号进行滤波放大等处理，上变频至要求的射频频段，经射频功放后，送至天线开关组件，由相应天线辐射出去。

系统原理

根据上位机选择信号产生指令传送至FPGA中PS部分的网络接口，FPGA的PS部分进行指令解析后转换为中频板内部指令格式并通过双口RAM接口将指令发送给FPGA的PL部分，并将信号的频率指令通过RS232发送至射频；FPGA的PL部分根据具体任务调度相应功能模块。对于发射端，PL功能模块完成基带信号产生，基带信号再经FPGA驱动DA芯片进行D/A转换和上变频，产生中频波形送入射频发送单元；对于接收端，FPGA的PL部分调用解调模块，读取AD芯片的中频数字信号并根据信号样式进行解调，以及显示解调信息。

信号类型

可以分时产生下述部分通信模拟信号。其他信号类型不方便贴出！！

1.常规定频模拟信号

在2MHz～30MHz频段内，分时产生不同频点的USB、LSB信号。

在30MHz～2000MHz频段内，分时产生不同频点的定频CW、AM、FM、BPSK、D8BPSK、QPSK、TCM、MSK信号。

2.常规跳频模拟信号

在30MHz～2000MHz频段内，可分时在各频段产生一个跳频通信模拟信号，频点、频率集可以改变。

调制方式：BPSK、D8BPSK、QPSK、MSK；

最大跳宽：20MHz；（根据需求可设置）

最小频率步进：25kHz、50kHz、100kHz；（根据需求可设置）

跳速：200、500、1000H/s可选；（根据需求可设置）

频率集频点数：16、 64、128、512可选。

3.直接序列扩频模拟信号

在30MHz～2000MHz频段内，可分时在各频段产生一个直接序列扩频模拟信号，频点可以改变。

最大带宽：10MHz；

调制方式：BPSK、D8BPSK、QPSK、MSK；

最大码长：不大于127位。（根据需求可设置）

4.直接序列扩跳模拟信号

在30MHz～2000MHz频段内，可分时在各频段产生一个直接序列扩跳模拟信号，频点可以改变。

最大带宽：20MHz；

调制方式：BPSK、D8BPSK、QPSK、MSK；

最小频率步进：25kHz、50kHz、100kHz；

跳速：200、500、1000H/s可选；

频率集频点数：16、 64、128、512可选。

最大码长：不大于127位。

5.Link4A数据链信号

在225MHz～400MHz实现Link4A数据链模拟信号，频点可以改变。

调制方式：2FSK；

调制频偏：±20KHz。

报文标准：V序列报文类型；

工作方式：点对点通信。

6.III型（或Mark X/XII）雷达敌我识别器信号

在L波段（或1030MHz）模拟敌我识别询问信号以及（或1090MHz）模拟敌我识别应答信号。

工作模式：III型（或Mark X/XII系列询问1、2、3/A、4、C，应答4、常规）；

7.卫星通信通信信号

在3GHz～15GHz范围内可分时实现卫星通信信号。

卫星通信信号

调制方式：QPSK、BPSK；（根据需求可设置）

码速率：2M。（根据需求可设置）

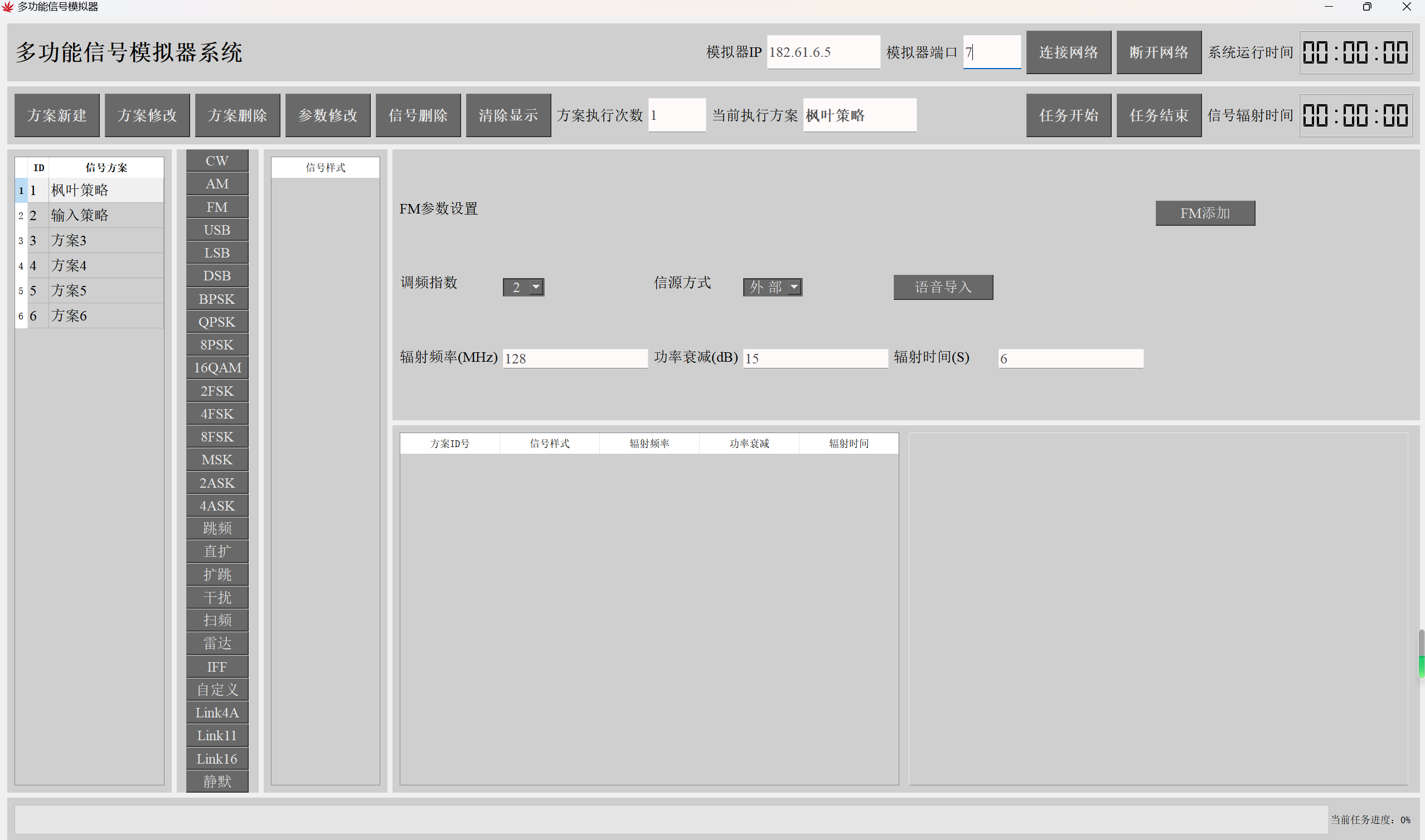

上位机

实测部分信号波形

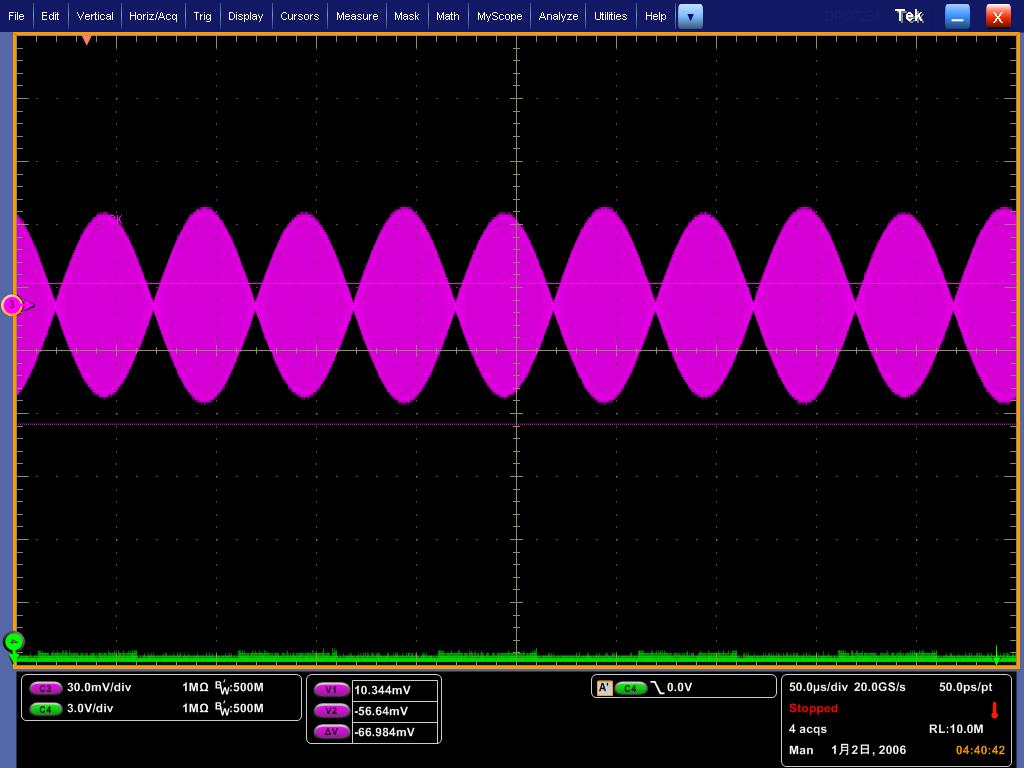

a)AM

调幅指数：0.8

基带信号：余弦波（频率为10kHz）

中频：140MHz

b) FM

调频指数：5

基带信号：余弦波（频率为10kHz）

中频：140MHz

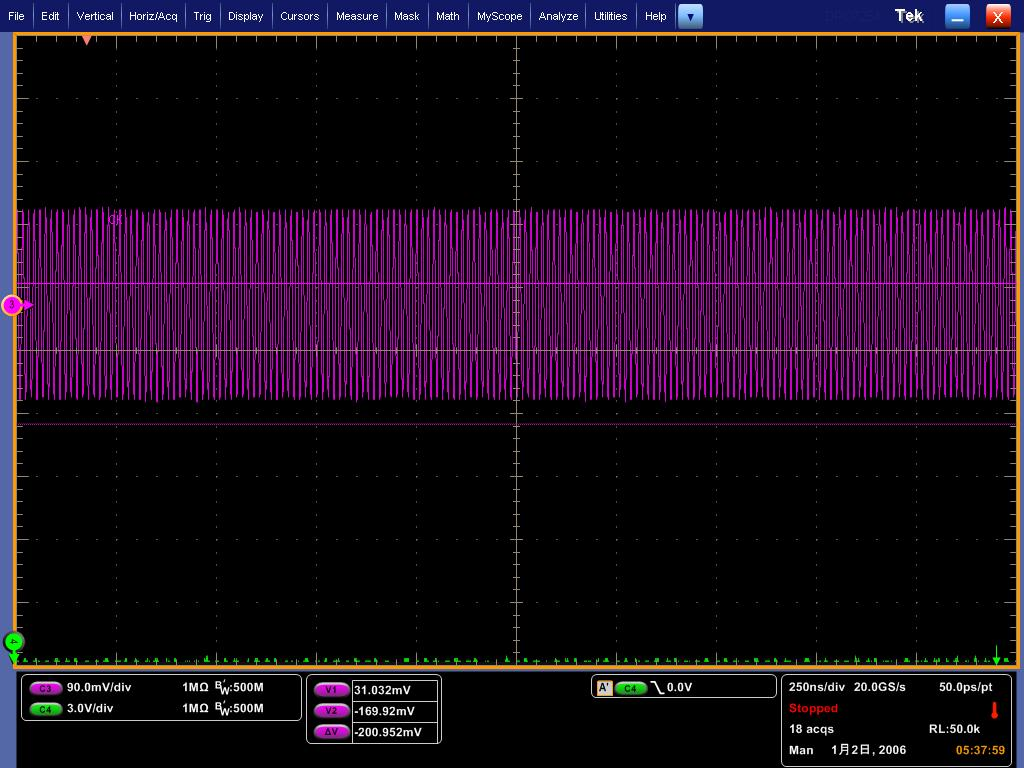

c) FSK

码率：16kbps

中频：140M

（为便于观察，将两个频率的幅度设置为不同值）

d) BPSK

码率：16kbps

中频：140M

e) QPSK

码率：16kbps

中频：140M

f) OQPSK

码率：5Mbps

中频：140M

g) 8PSK

码率：5Mbps

中频：140M

h) 16QAM

码率：5Mbps

中频：140M

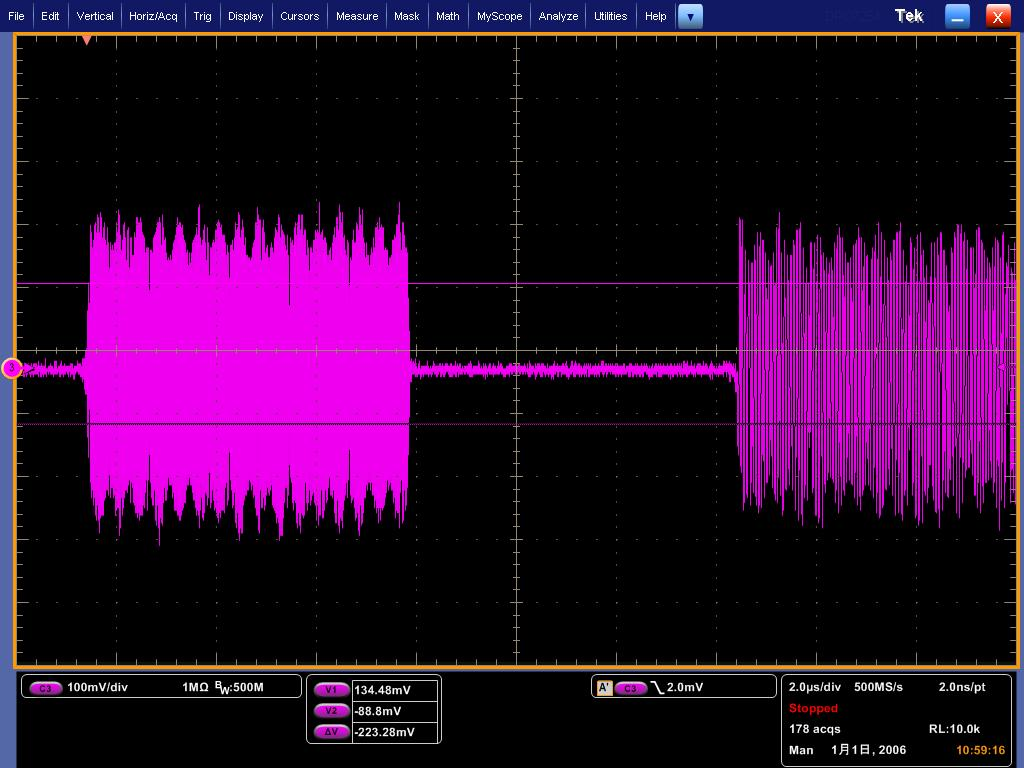

i) 雷达信号

方式：重频参差

重频周期：800us  1200us  1600us（方便观察）

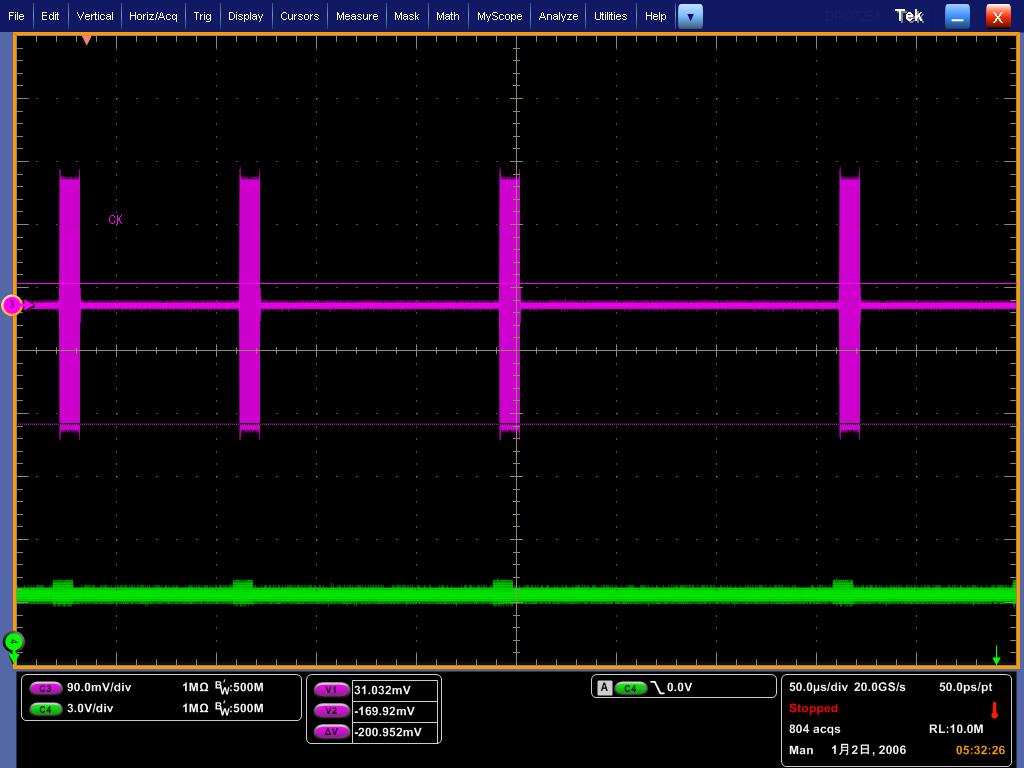

 雷达信号波形

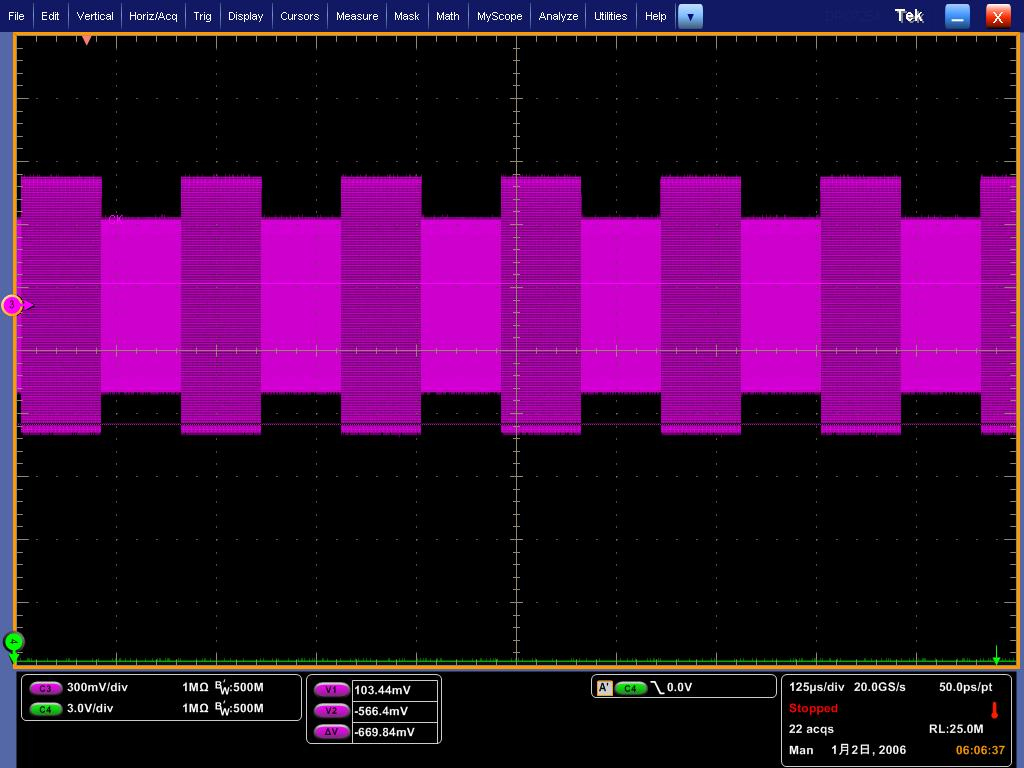

j)  Link 4A

（不同的频率，其幅度设置不同，方便观察）

Link4A波形

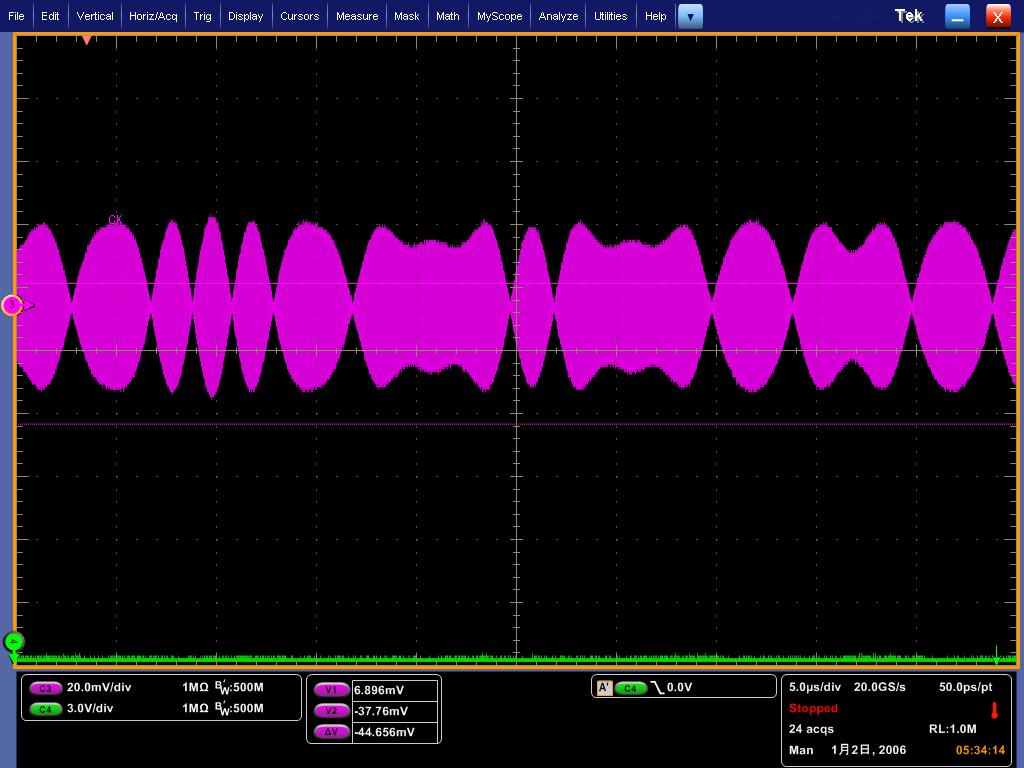

k)  Link16

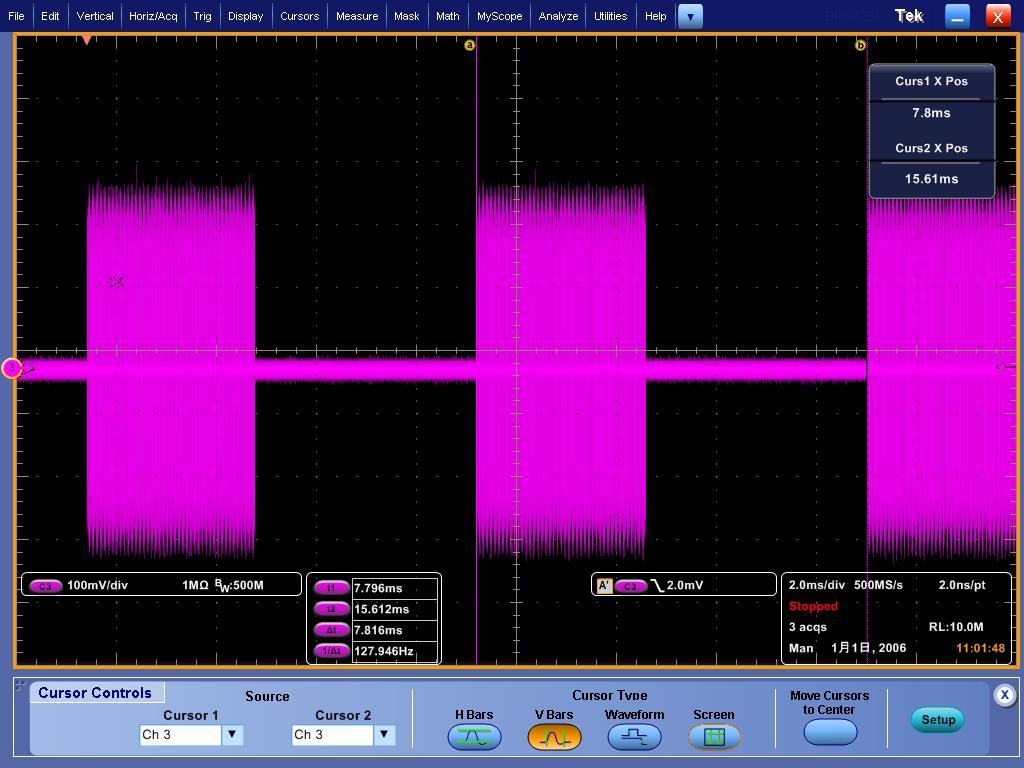

 Link16的传输时隙信号波形（一个时隙时长7.8125ms）

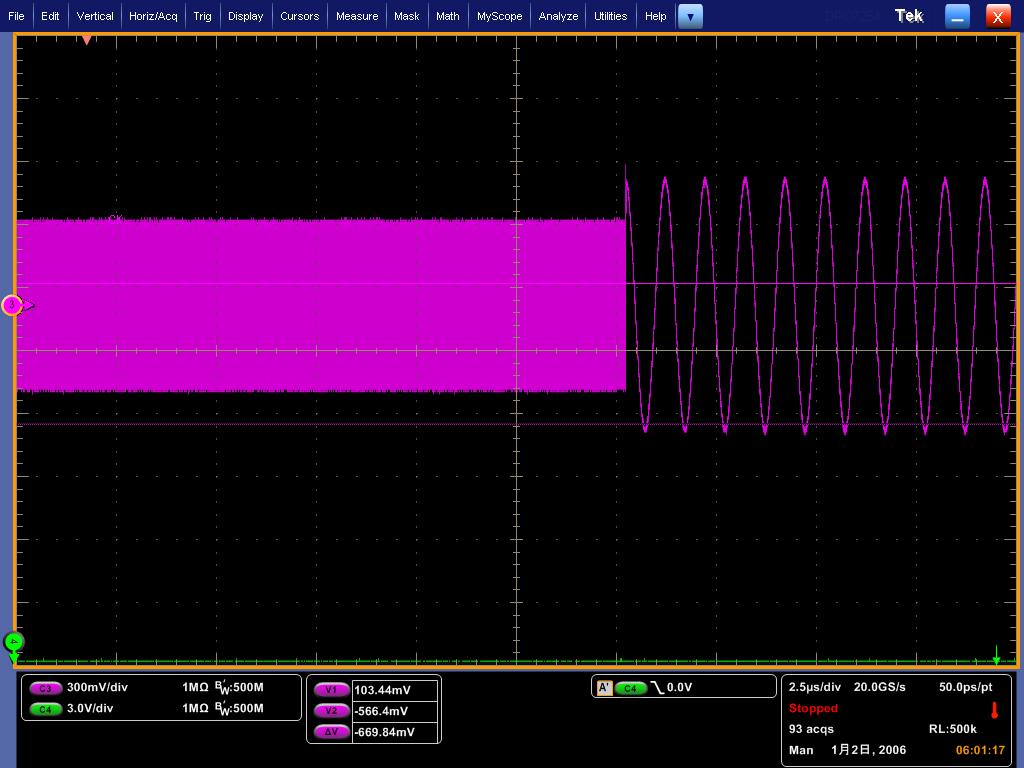

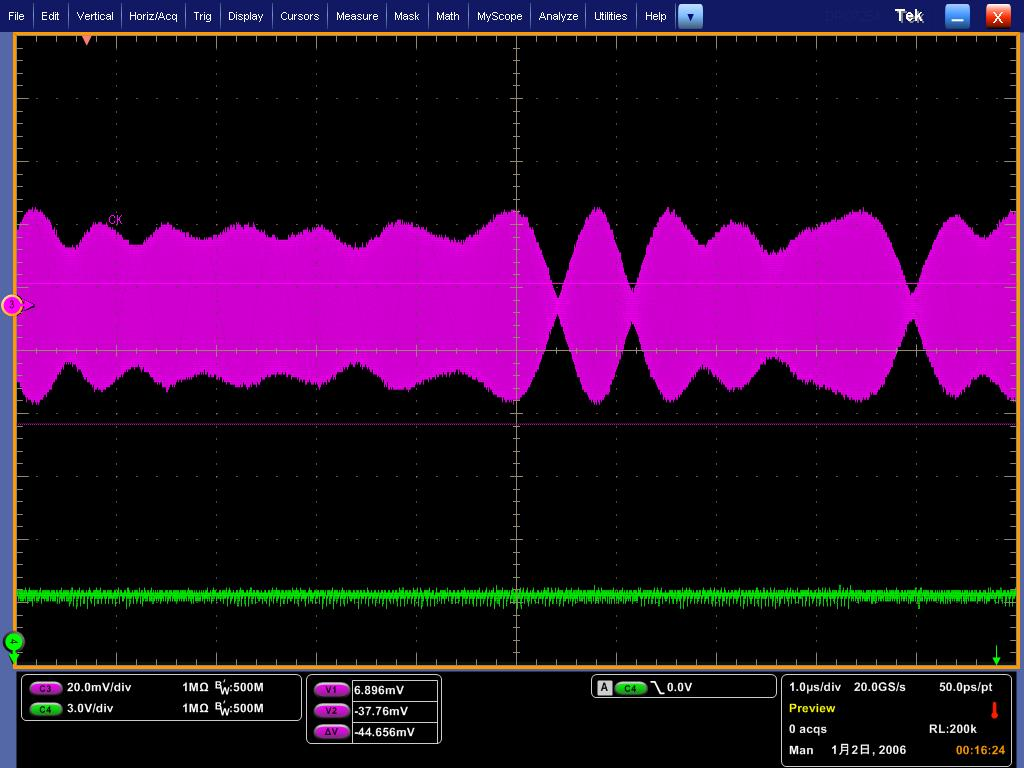

  Link16一个时隙内发射段的跳频脉冲波形（局部）

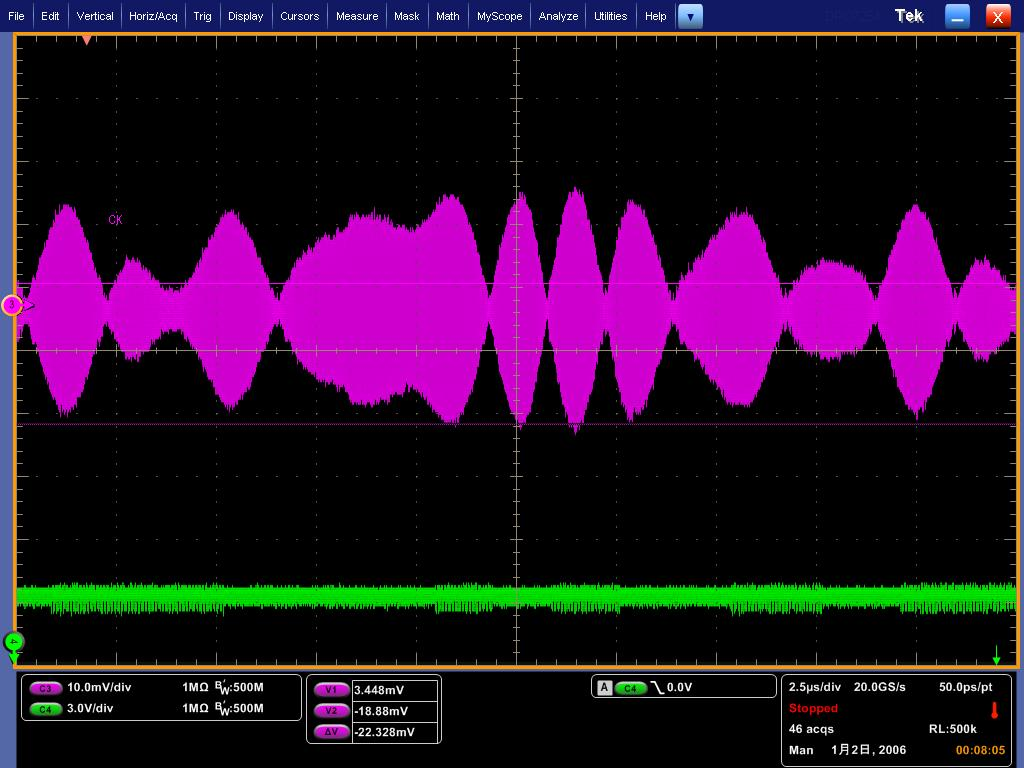

 Link16的跳频脉冲波形（MSK调制32bit码片）
