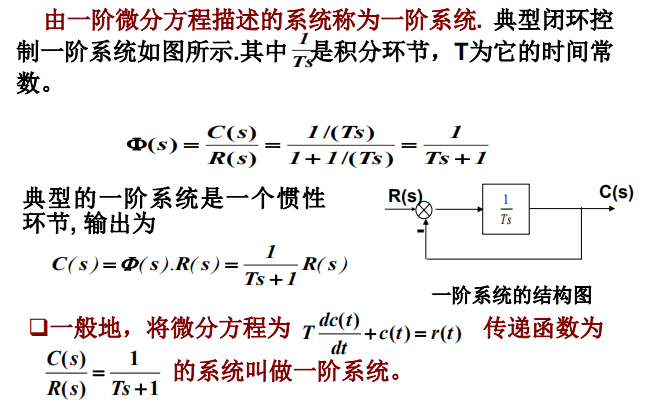

1. 一阶系统

 2. 一阶系统输出响应的求法

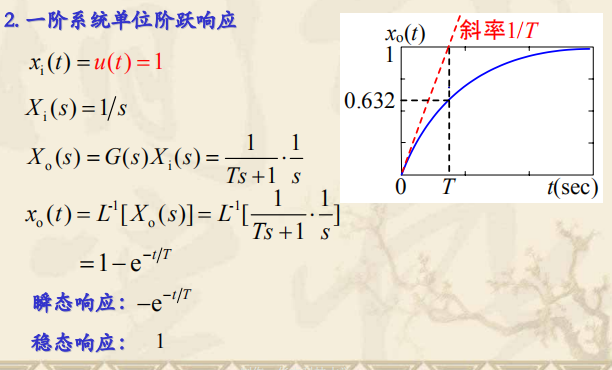

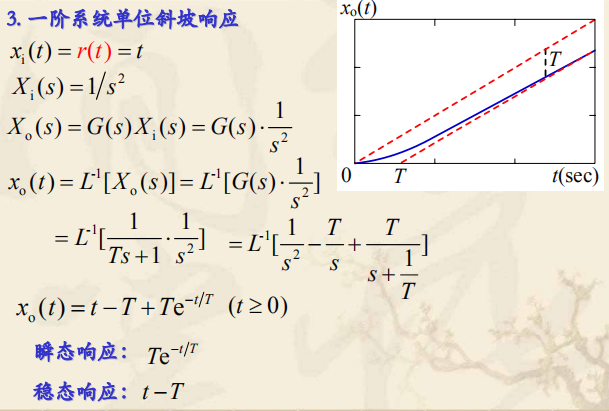

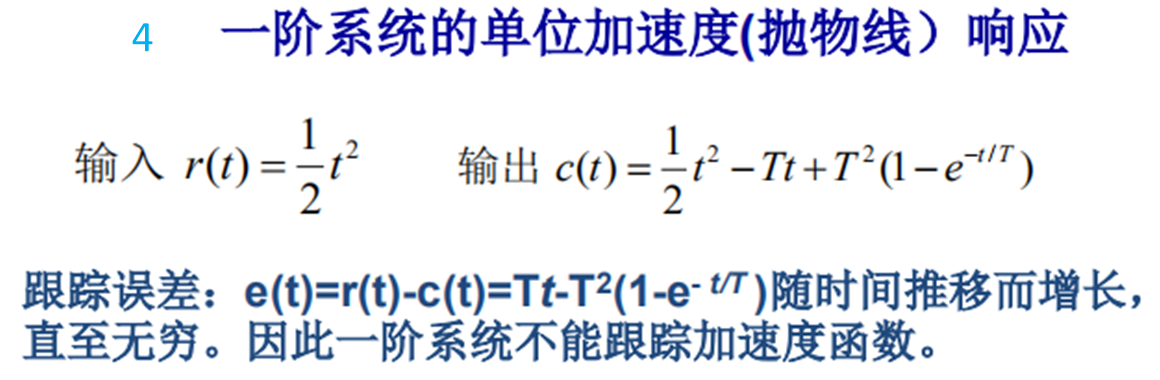

在零初始条件下，利用拉氏变换或直接求解微分方程，可以求得一阶系统在典型输入信号作用下的输出响应。

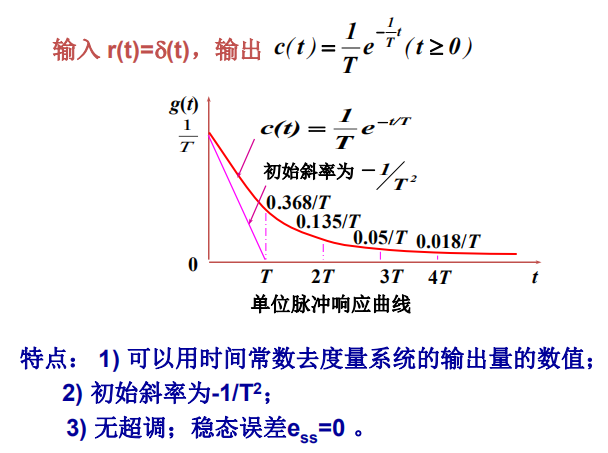

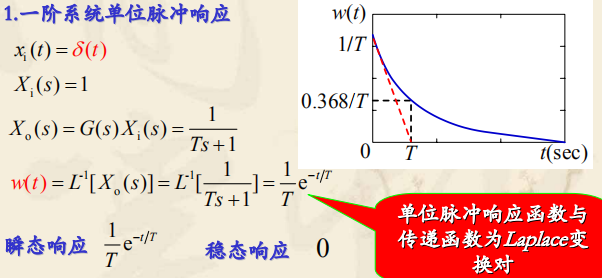

3. 一阶系统的单位脉冲响应

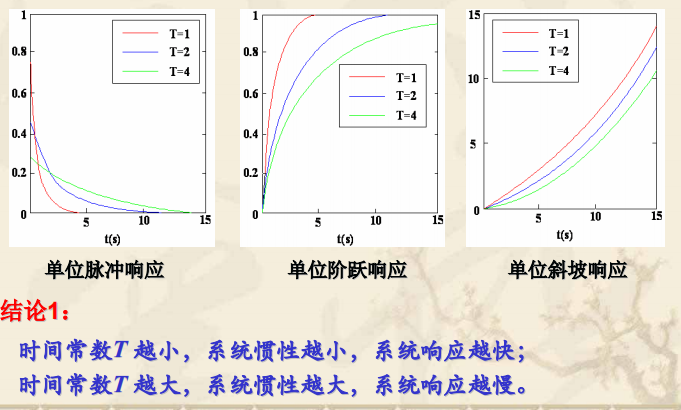

 3. 时间常数对时间响应的影响

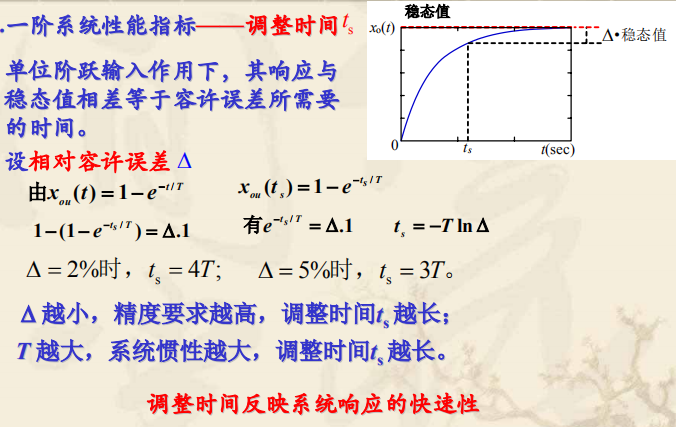

4. 一阶系统性能指标
