操作系统第3章——内存管理

操作系统第3章——内存管理

操作系统——思维导图原图分享链接：

https://blog.csdn.net/qq_34767784/article/details/105674226

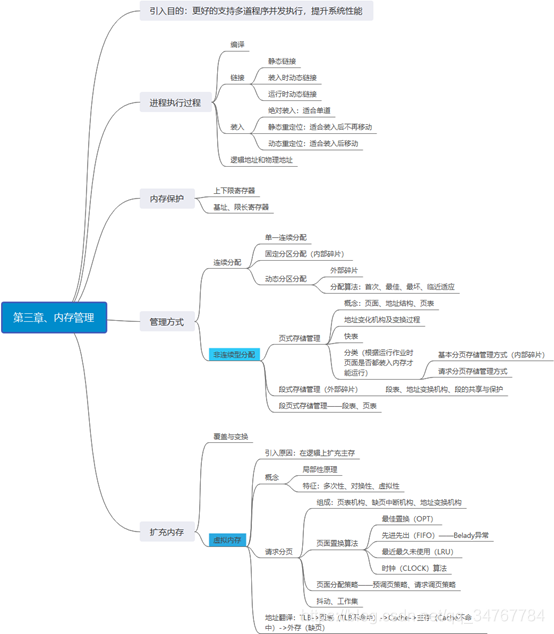

内存管理——思维导图

3.1 内存管理概念

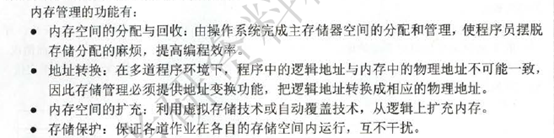

操作系统对内存的划分和动态分配，就是内存管理的概念。

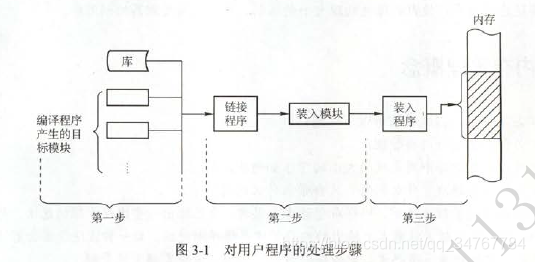

程序的链接：静态链接、装入时动态链接、运行时动态链接；

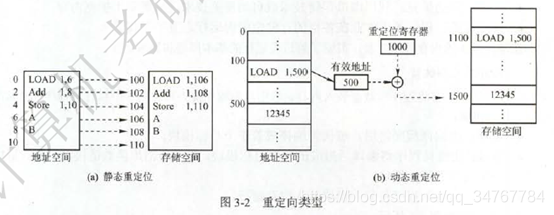

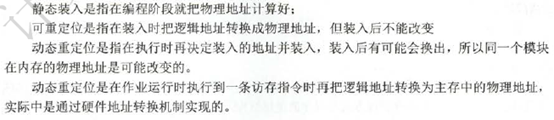

程序的装入：绝对装入（只适用于单道程序环境，绝对地址）、可重定位装入（静态重定位，相对地址）、动态运行时装入（动态重定位）；

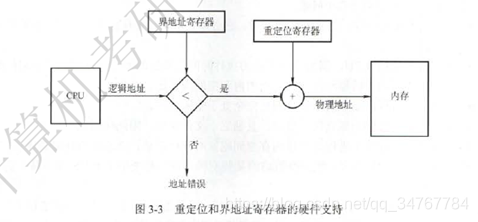

内存保护：

CPU中设置一对上、下限寄存器；采用重定位寄存器（或基址寄存器）和界地址寄存器（又称限长寄存器）；

覆盖与交换：

多道程序环境下扩充内存的两种方法。
覆盖：用户空间分为固定区和若干覆盖区，不在覆盖区的段能够常驻内存；
交换（对换）：程序在内存与辅存之间的交换

交换技术主要是在不同进程（或作业）之间进行，而覆盖则用于同一个程序或进程中。而后覆盖被虚拟内存技术淘汰。

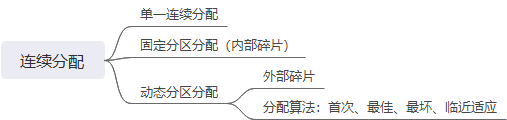

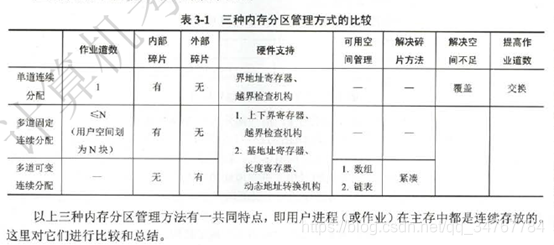

连续分配管理方式：

单一连续分配（低地址系统区，高地址用户区，只适用于单用户、单任务的OS）、固定分区分配（最简单多道程序存储管理方式，分区大小可等可不等，有分区说明表，存在内部碎片，无外部碎片）；动态分区分配（可变分区分配，分区大小数目可变，存在外部碎片，外碎可以用紧凑技术解决）
动态分区的分配策略：首次适应算法（最好）、最佳适应（空闲分区容量递增分区链）、最坏适应（最大适应，空闲分区容量递减分区链）、临近适应（循环首次适应）

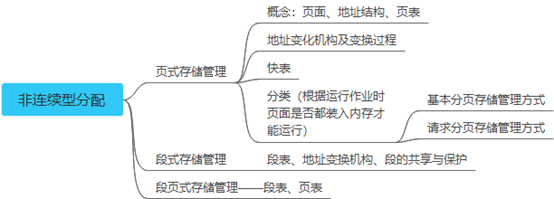

非连续分配方式：

基本分页存储管理方式

分页思想：把主存空间划分为大小相等且固定的块作为主存的基本单位。
分页管理类似于分区相等的固定分区技术，无外部碎片，块比分区小很多，每个进程平均只产生半个块大小的内部碎片（页内碎片）。

基本概念
进程中的块称为页，内存中的块称为页框（或页帧）。


系统为每个进程建立一张页表；

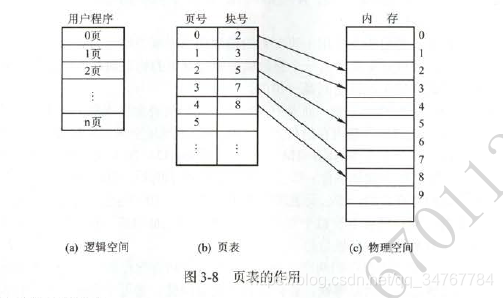

页表的作用是实现从页号到物理块号的地址映射。

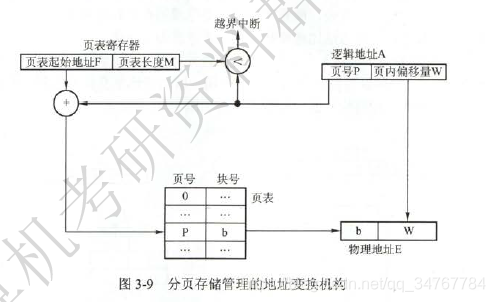

地址变换机构的任务是将逻辑地址转换为内存中物理地址，地址变换是借助于页表实现的。


页式管理只需要给出一个整数就能确定对应的物理地址，这是因为页面大小L是固定的。因此，页式管理中地址空间是一维的。

地址转换过程变慢->访存速率降低；
页表太大->内存利用率降低。

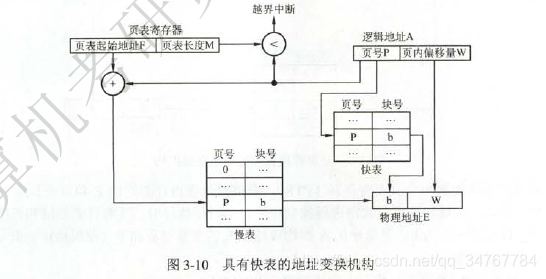

具有快表（局部性原理）的地址变换机构：

为此，引入具有并行查找能力的高速缓冲存储器——快表，也称联想存储器（TLB），主存中的页表称为慢表（Page）。

顶级页表最多只能有一个页面（一定记住），则顶级页表最多可以容纳4KB/4B=1K个页表项，占用地址位数为10位；

基本分段存储管理方式

分页机制通过硬件机制实现，对用户完全透明。
段式管理方式按照用户进程中的自然段划分逻辑空间。
段内要求连续，段间不要求连续，因此整个作业的地址空间是二维的。

页号与页内偏移对用户透明；段号与段内偏移由用户显式提供，由编译程序完成；

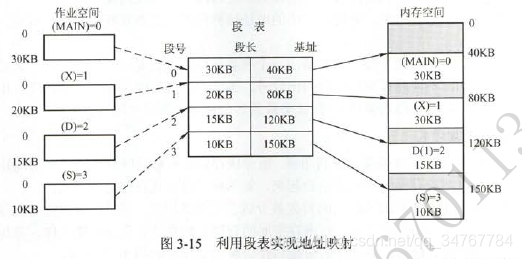

每个进程都有一张逻辑空间和内存空间映射的段表。

在系统中设置了段表寄存器，用于存放段表始址F和段表长度M。

不能修改的代码称为纯代码或可重入代码（它不属于临界资源）。

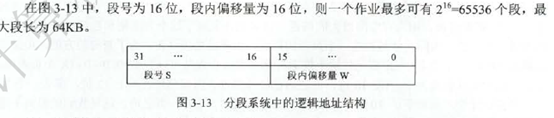

分段管理的地址空间分为（段号，段内偏移），是二维的。

段页式管理方式：

段页式地址变换：
为了实现地址变换，系统为每个进程建立一张段表，而每个分段有一张页表。
注意：在一个进程中，段表只有一个，而页表可能有多个。

无论是段式管理、页式管理、段页式管理，读者都只需要关注三个问题：1、逻辑地址结构2、表项结构3、寻址过程

例题

1、形成逻辑地址的阶段是链接，完成该变换过程的阶段是装载。
编址空间的大小取决于硬件的访存能力，地址总线宽度决定。
3、 进程正在进行I/O操作时不能换出主存
4、覆盖与交换为了逻辑上扩充主存，节省主存空间。
8、

9、

13、

21、

23、

27、

33、

34、

35、页式存储管理所划分的页面大小必须相同。
36、

37、

38、

41、

45、

48、

49、

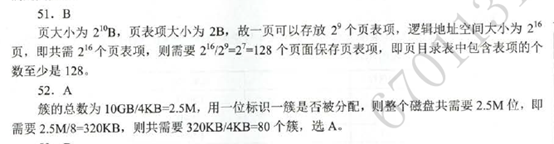

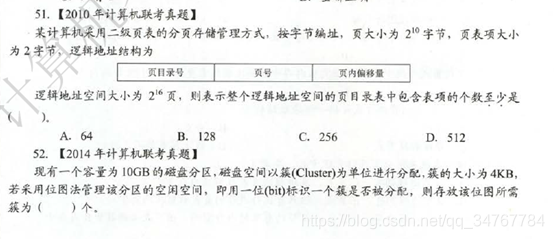

51-52、


53、

3.2 虚拟内存管理

快表、页高速缓存以及虚拟内存技术广义上说都属于高速缓存技术，其依赖于局部性原理。
时间局部性（程序中有大量循环操作）、空间局部性（指令顺序执行）；

系统提供了部分装入、请求调入和置换功能，给用户感觉好像存在一个比实际物理内存大得多的存储器，称为虚拟存储器。
大小由计算机的地址结构决定，而不是内外存的简单相加；
虚拟存储器特征：多次性、对换性、虚拟性。
因此，虚拟内存的实现需要建立在离散分配的内存管理方式的基础上。

3.2.2 请求分页管理方式：

请求分页=基本分页+请求调页+页面置换

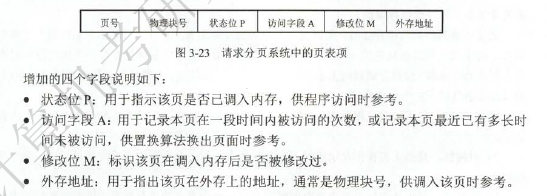

1、 页表机制

2、 缺页中断机构
请求的页面不在内存发生一个缺页中断；

3、 地址变换机构

3.2.3 页面置换算法

选择调出页面的算法；
最佳置换算法（OPT）（栈）：最长时间内不被访问的页面；无法实现；
先进先出（FIFO）页面置换算法（队列）：优先淘汰最早进入内存的页面，亦即在内存中驻留时间最久的页面。

Belady异常：

3.最近最久未使用（LRU）置换算法（栈）

4.时钟（CLOCK）置换算法
简单CLOCK算法：使用位
CLOCK算法也叫最近未用（NRU）算法；
改进型的CLOCK算法：增加一个修改位

3.2.4 页面分配策略

1、驻留集大小
给特定的进程分配多大的主存空间。
固定分配局部置换；可变分配全局置换（最易于实现）；可变分配局部置换。
2、调页时机
预调页（运行前调入），请求调页（运行期间调入）
3、从何处调入页面
请求分页系统的外存=存放文件的文件区（离散分配）+存放对换页面的对换区（连续分配方式），对换区的I/O速度比文件区更快。
分为三种方式：
对换区够、对换区不够、UNIX方式
3.2.5 抖动

3.2.6 工作集

3.2.7 地址翻译

实例讲解，精彩

本节小结
1、虚存的大小 <= 内存容量和外存容量之和。

例题：

3.
缺页中断是访存指令引起的，说明所要访问页面不在内存中，在进行缺页中断处理后，调入所需访问的页后，访存指令显然应该重新执行。

11.

17.

20.

29、

32.

34.增大TLB容量和让页表常驻内存能够加快虚实地址转换；

38.

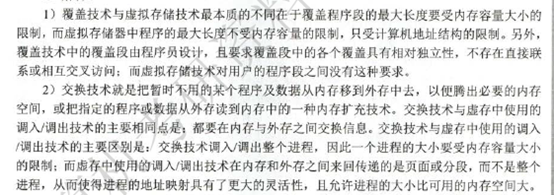

覆盖与虚存，交换与调入调出：
