Latex复杂三线图的处理

注意此文是讲三线图，不是讲表格绘制。一般表格绘制非常推荐去这里直接生成 Tables Generator，就不用自己去写代码了。 如果要学习一些三线表的写法，请往下看。

简单的三线图可以比较轻松地做出来，在中间使用\toprule ,\midrule,\bottomrule就可以实现三线图的基本形式。需要用到\usepackage{bookmarks}宏包

具体如下

\begin{table*}
\centering
\caption{****}
\begin{tabular}{c|c|c|}
\toprule
1 & 1 & 1
\midrule
1 & 1 & 1
\bottomrule
\end{tabular}
\label{tbl:table-example}
\end{table*}

其中c|c|c|是指三列都按居中排列，除了c还可以写l（靠左），r（靠右），竖线是分割这三列，元素之间用&分隔开，显示的效果如下：

但是如果要实现一些复杂的三线图就需要一些复杂代码了。给出之前有几个基础，多列合并和多行合并。

%多列合并一般这样使用
\multicolumn{cols}{pos}{text}
第一个参数是合并几列，第二个是合并后内容放哪里可以使用c l r，
第三个是放的内容

%多行合并
\multirow{nrows}[bigstructs]{width}[fixup]{text}
nrows   设定所占用的行数。
bigstructs  此为可选项，主要是在你使用了 bigstruct 宏包时使用。
width  设定该栏文本的宽度。
	   如果想让 LaTeX 自行决定文本的宽度，则用 * 即可。
fixup   此为可选项，主要用来调整文本的垂直位置。
text     所要排版的文本。可用 \\ 来强迫换行。
所以一般这样使用：
\multirow{number of rows}{*}{text}

下面给出几个一个复杂的绘图，很多情况都遇到了，可以在里面仿着去写

1. 表格中写列合并和行合并

%\cline{2-6}  % 这样使用cline能画一条横线在2-6 排之间
\begin{table*}
	\centering
	\begin{tabular}{ccccccc} % 控制表格的格式，7列
		\toprule
		\multirow{2}{*}{\textbf{Model}} &\multirow{2}{*}{\textbf{Skipped}}	&    \multirow{2}{*}{\textbf{Dilated}} & \multirow{2}{*}{\textbf{Attention}}&\multirow{2}{*}{\textbf{Fine-Tune}}  &
		\multicolumn{2}{c}{\textbf{Accuracy}}
		\\&&&&&5-way 1-shot  & 5-way 5-shot  \\
		\midrule
		\textbf{Relation Net }&  \checkmark &   &  &   & 0.8449 &0.8325 \\
		\textbf{Relation Net} & \checkmark &   & & \checkmark  & 0.8950&0.8488 \\
		\textbf{Relation Net} & \checkmark & \checkmark  &  &   &0.8624&0.8450 \\
		\textbf{Relation Net} & \checkmark & \checkmark  &  & \checkmark  & 0.8866&0.8647 \\
		\textbf{Relation Net} & \checkmark &  & \checkmark &   & 0.8532&0.8599 \\
		\textbf{Relation Net} & \checkmark & & \checkmark & \checkmark  & 0.9268&0.8925 \\
		\cline{1-7} %画一条横线
		\textbf{Our model} & \checkmark &  \checkmark & \checkmark & & 0.8990&0.8537 \\
		\textbf{Our model} & \checkmark &  \checkmark & \checkmark & \checkmark& \textbf{0.9486}&\textbf{0.9039} \\
		\bottomrule
	\end{tabular}

	\label{tbl:table1}
	\caption{Comparison of different obfuscations in terms of their transformation capabilities}
\end{table*}

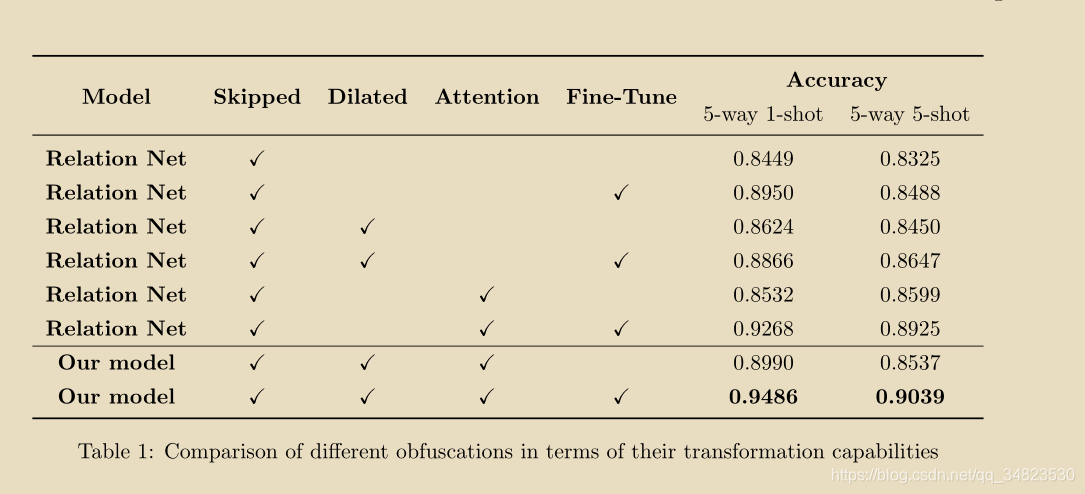

能实现的效果如下：

可以多思考一下表格合并是怎么写的，仿着就能写出来。\begin{table*} \end{table*}如果带*在两栏环境里面就可以跨栏显示，如果不带*就是单栏显示，如下：

2. 合并及单栏显示

\begin{table}\centering
	\begin{tabular}{cccc}
		\toprule
		Model&Fine-Tune&\multicolumn{2}{c}{Accuracy}\\
		\midrule
		CNN&\checkmark&\multicolumn{2}{c}{0.709}\\
		Siamese Net& &\multicolumn{2}{c}{0.5711}\\
		\cline{1-4}
		& & \small{5-way 1-shot} &\small{5-way 5-shot}\\
		\cline{3-4}
		Our model& & 0.8990&0.8537\\
		Our model&\checkmark&0.9486&0.9039\\
		\bottomrule
	\end{tabular}
	\label{tbl:CLASSIFICATION RESULTS}
	\caption{CLASSIFICATION RESULTS (ACCURACY) ON SCREEN DEFECT DATASET}
\end{table}

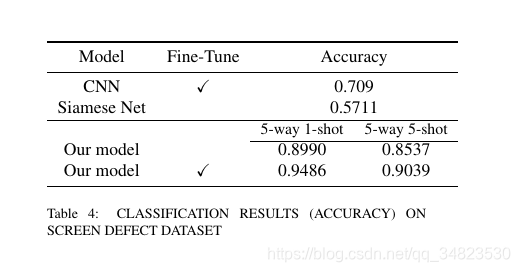

显示图如下：

3. 三线图中插入图片

使用minipage就可以实现

\begin{table*}
	\centering
	\begin{tabular}{cccccccc}
		\toprule
		class&	Black&	Blackpoint&	Blackscratch&	Mura&	Scratch&	White&	Block\\
		\midrule
		image & \begin{minipage}[c]{0.1\textwidth}
			\includegraphics[width=16mm, height=16mm]{figure/black}
		\end{minipage}
		& \begin{minipage}[c]{0.1\textwidth}
			\includegraphics[width=16mm, height=16mm]{figure/blackpoint}
		\end{minipage} 	&
	\begin{minipage}[c]{0.1\textwidth}
		\includegraphics[width=16mm, height=16mm]{figure/blackscratch}
	\end{minipage}
	 &
	 \begin{minipage}[c]{0.1\textwidth}
	 	\includegraphics[width=16mm, height=16mm]{figure/block}
	 \end{minipage}
	 &
	  \begin{minipage}[c]{0.1\textwidth}
	 	\includegraphics[width=16mm, height=16mm]{figure/mura}
	 \end{minipage}
	 &
	 \begin{minipage}[c]{0.1\textwidth}
	 	\includegraphics[width=16mm, height=16mm]{figure/scratch}
	 \end{minipage}
	 &
	  \begin{minipage}[c]{0.1\textwidth}
	 	\includegraphics[width=16mm, height=16mm]{figure/white}
	 \end{minipage}
	 \\
		\bottomrule
	\end{tabular}
	\label{tbl:DEFECT DATASET}
	\caption{ MOBILE PHONE SCREEN DEFECT DATASET}
\end{table*}

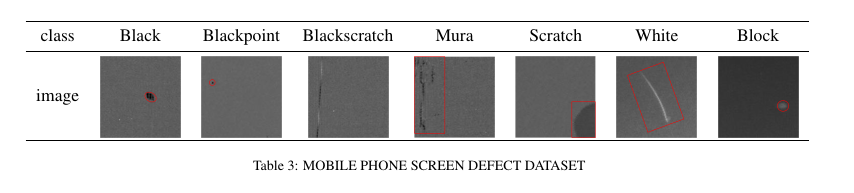

显示如下：

4. 三线图中加入公式

\begin{table}\centering
	\caption*{\Large{总~结}} %加*取消显示caption前的table x
	\begin{tabular}{c|c}
		\toprule
		$F$ 表象(基矢 $\psi_{k}$ )&$F^{\prime}$ 表象(基矢 $\left.\psi_{a}^{\prime}\right)$\\
		\midrule
		\multicolumn{2}{c}{态 $\psi$}\\
		$a=\left(\begin{array}{c}a_{1} \\ a_{2} \\ \vdots\end{array}\right), a_{k}=\left(\psi_{k}, \psi\right)$  &
		$a^{\prime}=\left(\begin{array}{c}a_{1}^{\prime} \\ a_{2}^{\prime} \\ \vdots\end{array}\right), a_{a}^{\prime}=\left(\psi_{a}^{\prime}, \psi\right)$\\
		\cline{1-2}
		\multicolumn{2}{c}{力学量 $\hat{L}$}\\
		$\begin{array}{c}L=\left(L_{k}\right)=\left(\begin{array}{ccc}L_{11} & L_{12} & \cdots \\ L_{21} & L_{22} & \cdots \\ \cdots & \cdots & \cdots\end{array}\right) \\ L_{k j}=\left(\psi_{k}, \hat{L}, \psi_{j}\right)  \end{array}$ &  $\begin{array}{c}L^{\prime}=\left(L_{\alpha \beta}^{\prime}\right)=\left(\begin{array}{ccc}L_{11}^{\prime} & L_{12}^{\prime} & \cdots \\ L_{21}^{\prime} & L_{22}^{\prime} & \cdots \\ \cdots & \cdots & \cdots\end{array}\right)  \\L_{a \beta}^{\prime}=\left(\psi_{a}^{\prime}, \hat{L} \psi_{\beta}^{\prime}\right)
		\end{array}$\\
		\bottomrule
	\end{tabular}
	\label{tbl:zongjie}
\end{table}

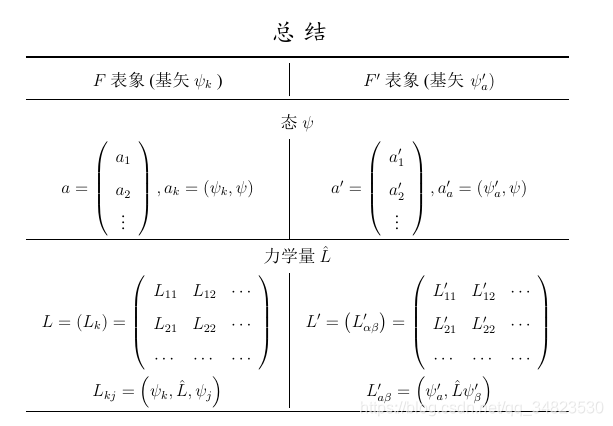

显示效果如下：
