综合布线工程测试技术

一、测试的相关基础知识

综合布线工程测试内容主要包括三个方面：工作区到设备间的连通状况测试、主干线连通状况测试、跳线测试。

每项测试内容主要测试以下参数：信息传输速率、衰减、距离、接线图、近端串扰等。

1、接线图(Wire Map)

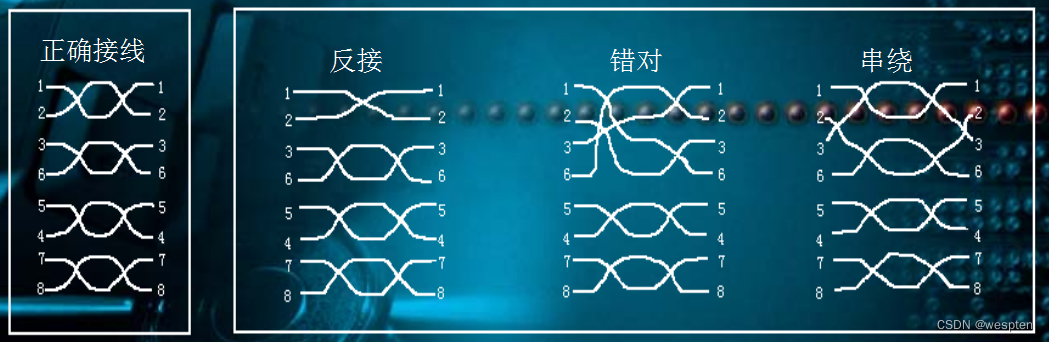

接线图是用来检验每根电缆末端的八条芯线与接线端子实际连接是否正确，并对安装连通性进行检查。

如图：

2、长度〔Length〕

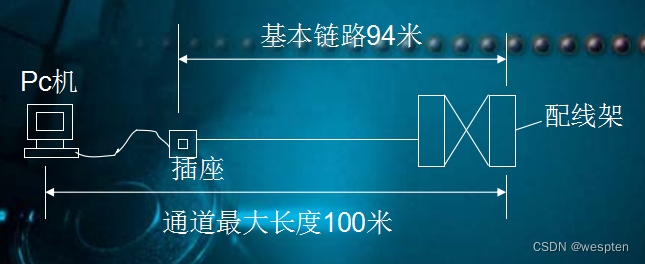

基本链路的最大物理长度是94米，通道的最大长度是100米。基本链路和通道的长度可通过测量电缆的长度确定，也可从每对芯线的电气长度测量中导出。



3、衰减(Attenuation)

衰减是信号能量沿基本链路或通道传输损耗的量度，它取决于双绞线电阻、分布电容、分布电感的参数和信号频率。衰减量会随频率和线缆长度的增加而增大，单位用dB表示。如下图：
