本文介绍了如何使用rpiboot软件烧录树莓派CM4的系统，并解决烧录后USB功能默认关闭的问题。通过短接特定线缆、连接电脑、格式化emmc，然后用Win32DiskImager烧录系统。烧录完成后，参照官方手册修改配置文件，重启后即可启用USB功能。
摘要由CSDN通过智能技术生成

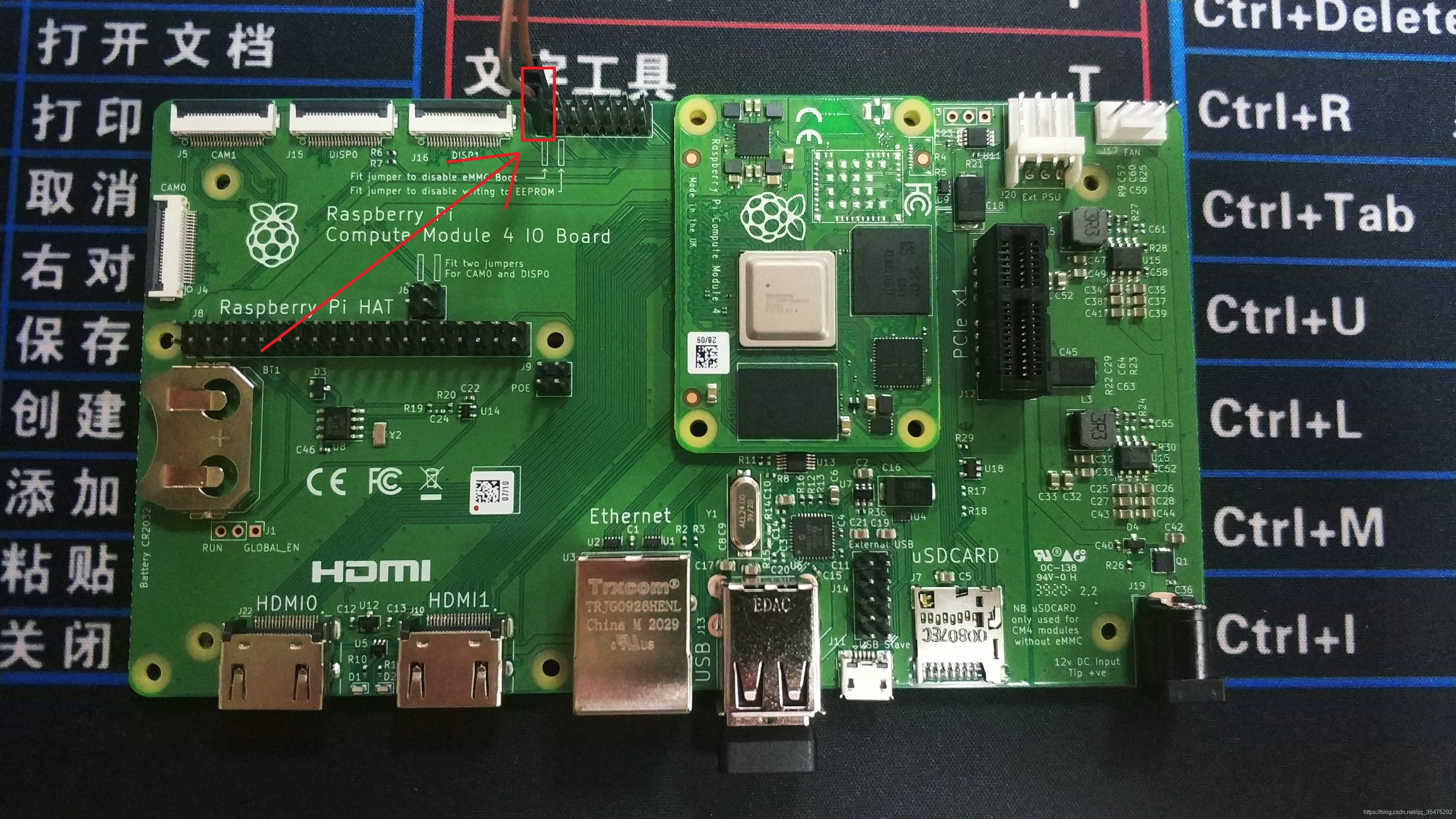

1.短接下列两根线
在这里插入图片描述

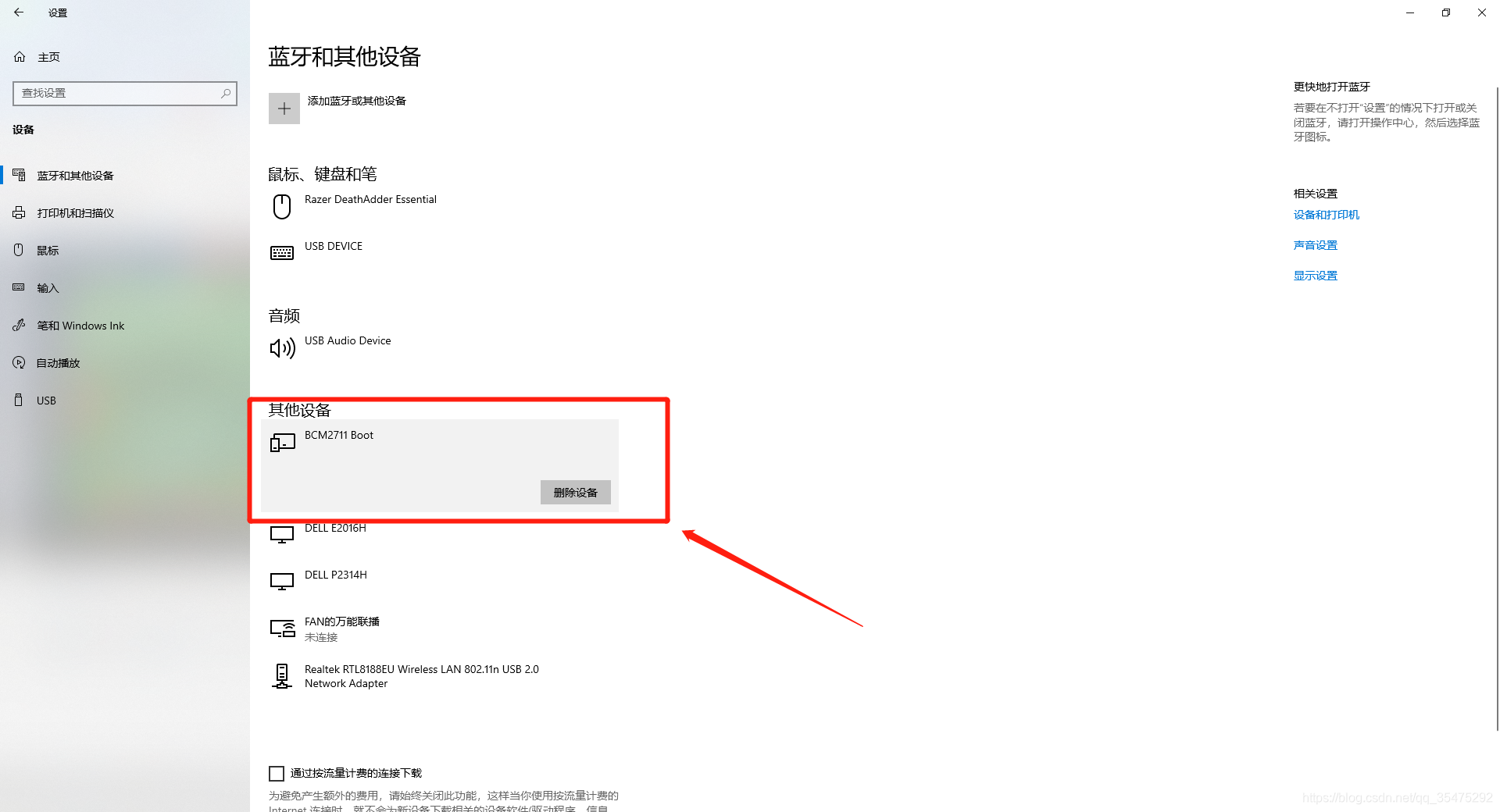

2.将树莓派与电脑用usb连接，然后上电，此时我们可以看到win10设备里面已经识别到BCM2711 Boot
在这里插入图片描述

3.打开rpiboot软件，树莓派USB驱动会自动安装，初始化后电脑会识别emmc为U盘
在这里插入图片描述
4.使用SD Card Formater格式化emmc
在这里插入图片描述
4.接下来就和普通树莓派烧录系统一样了，用Win32DiskImager烧录系统
在这里插入图片描述
5.烧录完系统我们把掉USB，然后断电
