前言
前文中我们介绍了NIO解析请求数据，网络字节流转化为Request和Response对象。接下来介绍拿到Req和Res之后如何走到Servelt，以及正常响应返回。
回顾之前篇章，NioEndpoint通过socket服务端ServerSocketChannel.accept()监听8080端口接收连接，获取到连接扔给连接池处理，SocketProcessor从NioChannel通道中读取数据到ByteBuff缓冲区再赋值给对应属性，最后通过适配器CoyoteAdapter生成容器Req和Res调用容器管道的执行方法。

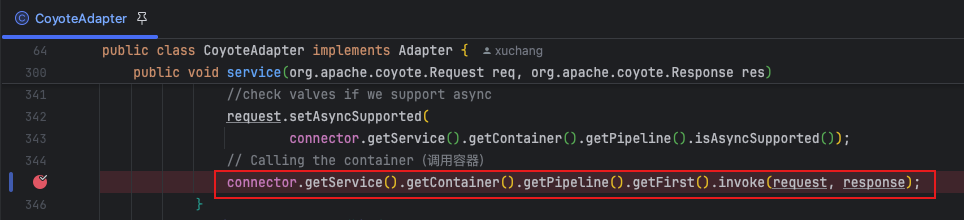

Endpoint是连接器Connector的核心组件之一，那么NioEndpoint接受到的连接最后交给自己的连接器connector；由如下server.xml可知，Service对象由一个容器Engine和多个连接器Connector组成，所以结合上面核心代码connector.getService().getContainer()获取到的就是自己的顶级容器Engine。

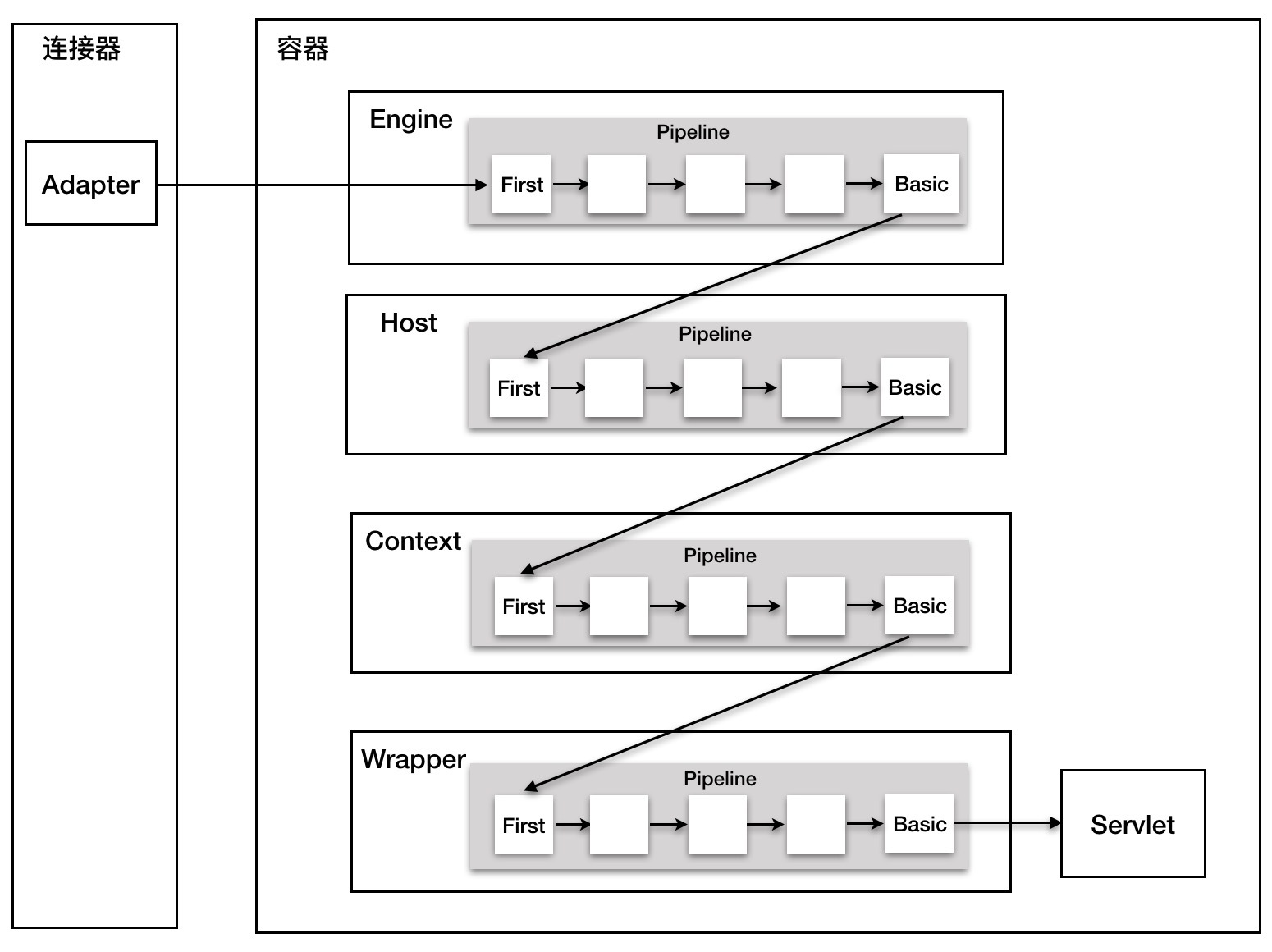

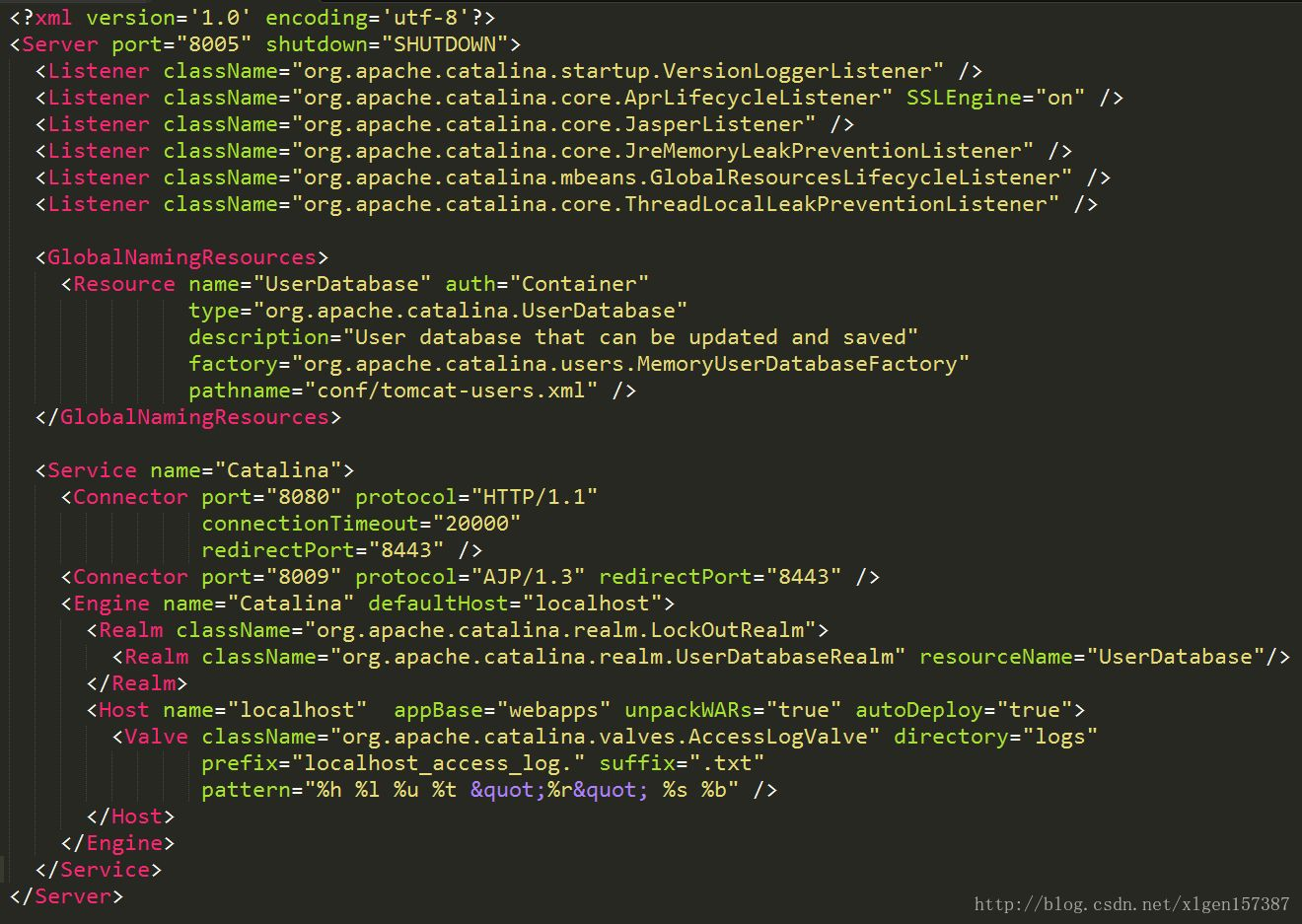

以前第一篇文章Tomcat源码解析(一)：Tomcat整体架构最后一部分有说过管道的结构。这里再简单的说下容器管道，其实可以理解为容器Engine、Host、Context、Wrapper设置的拦截器，一个请求进来，需要通过每个容器设置的拦截器(如下链状结构，可以设置多个)，也就是说每个容器可能有多个处理点。作用其实就是在请求Servelt之前可以拦截请求做一些额外处理。另外一方面，也是从顶级容器Engine找到Wrapper从而找到Servelt执行我们写的业务逻辑
一、Engine管道内容
1、StandardEngineValve
这里感觉没啥核心内容，其实就是找到对应的Host，然后调用Host的管道执行方法。
final class StandardEngineValve extends ValveBase {
...
@Override
public final void invoke(Request request, Response response)
throws IOException, ServletException {
// 从request中获取虚拟主机host
Host host = request.getHost();
if (host == null) {
response.sendError
(HttpServletResponse.SC_BAD_REQUEST,
sm.getString("standardEngine.noHost",
request.getServerName()));
return;
}
if (request.isAsyncSupported()) {
request.setAsyncSupported(host.getPipeline().isAsyncSupported());
}
// 请此主机处理此请求，调用对应主机的管道执行方法
host.getPipeline().getFirst().invoke(request, response);
}
}
2、如何通过Engine找到Host

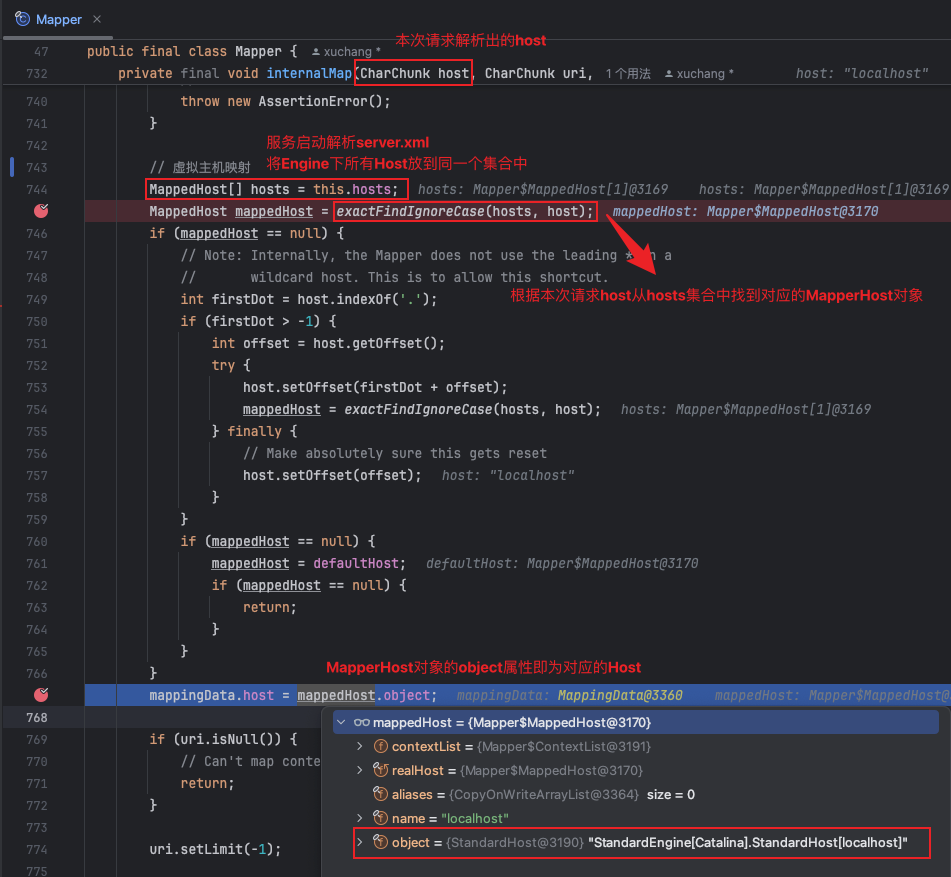

顶级容器Engine下可以有多个虚拟主机Host(主机名称和ip地址，默认localhost)；在上篇文章中讲过NIO解析请求数据，里面自然包括请求ip地址，此时只要比对下即可在多个虚拟主机Host中找到。
在解析请求后会调用如下方法，最终会将获取到Host对象的mappingData.host属性赋值给Request，这样上面request.getHost()就能获取到对应的Host了。
二、Host管道内容

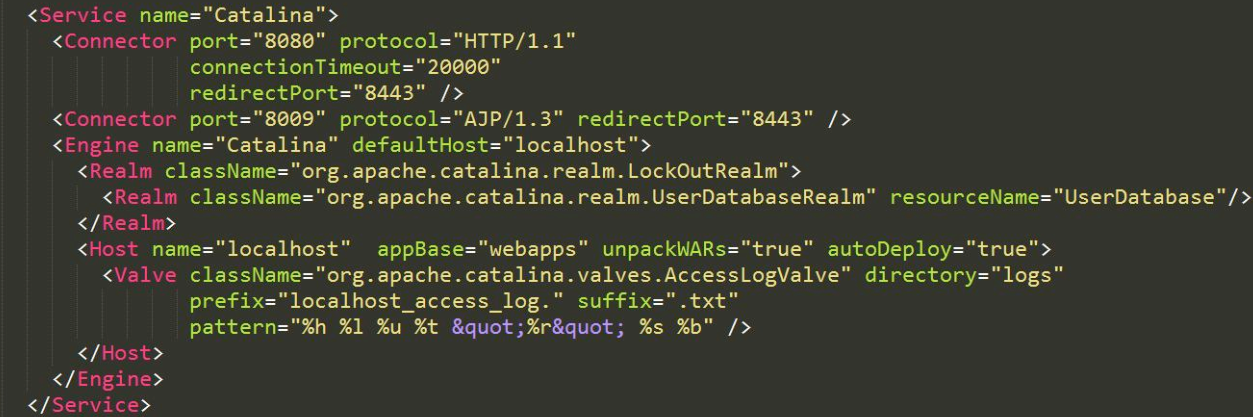

AccessLogValve
- 这个处理点是日志记录用的，具体也没研究干啥的
- 这里可以理解为Host的拦截器链，这个执行点执行完，调用下一个
1、ErrorReportValve（拼接html错误页面）
- 接下来这个处理点，就是本单元的主要讲的内容，错误页面的拼接
public class ErrorReportValve extends ValveBase {
...
@Override
public void invoke(Request request, Response response) throws IOException, ServletException {
// 执行请求
getNext().invoke(request, response);
...
// 此异常是执行请求时候捕获的，如我们的业务逻辑抛出的异常，这里就能获取到
// 后面会讲到
Throwable throwable = (Throwable) request.getAttribute(RequestDispatcher.ERROR_EXCEPTION);
...
try {
// 返回html的错误页面
report(request, response, throwable);
} catch (Throwable tt) {
ExceptionUtils.handleThrowable(tt);
}
}
...
}
- 在1xx、2xx和3xx状态下不执行任何操作
- 4xx客户端错误，5xx服务端错误则需要组装错误响应业务
- html字符串拼接完成后，将数据通过网络写出到客户端
// ErrorReportValve类方法
protected void report(Request request, Response response, Throwable throwable) {
int statusCode = response.getStatus();
// 在 1xx、2xx 和 3xx 状态下不执行任何操作
// 4xx客户端错误，5xx服务端错误则需要组装错误响应业务
if (statusCode < 400 || response.getContentWritten() > 0 || !response.setErrorReported()) {
return;
}
...
// sb即为拼接的html返回字符串
StringBuilder sb = new StringBuilder();
sb.append("<!doctype html><html lang=\"");
sb.append(smClient.getLocale().getLanguage()).append("\">");
sb.append("<head>");
sb.append("<title>");
sb.append(smClient.getString("errorReportValve.statusHeader",
String.valueOf(statusCode), reason));
sb.append("</title>");
sb.append("<style type=\"text/css\">");
sb.append(TomcatCSS.TOMCAT_CSS);
sb.append("</style>");
sb.append("</head><body>");
sb.append("<h1>");
sb.append(smClient.getString("errorReportValve.statusHeader",
String.valueOf(statusCode), reason)).append("</h1>");
if (isShowReport()) {
sb.append("<hr class=\"line\" />");
sb.append("<p><b>");
sb.append(smClient.getString("errorReportValve.type"));
sb.append("</b> ");
if (throwable != null) {
sb.append(smClient.getString("errorReportValve.exceptionReport"));
} else {
sb.append(smClient.getString("errorReportValve.statusReport"));
}
sb.append("</p>");
if (!message.isEmpty()) {
sb.append("<p><b>");
sb.append(smClient.getString("errorReportValve.message"));
sb.append("</b> ");
sb.append(message).append("</p>");
}
sb.append("<p><b>");
sb.append(smClient.getString("errorReportValve.description"));
sb.append("</b> ");
sb.append(description);
sb.append("</p>");
if (throwable != null) {
String stackTrace = getPartialServletStackTrace(throwable);
sb.append("<p><b>");
sb.append(smClient.getString("errorReportValve.exception"));
sb.append("</b></p><pre>");
sb.append(Escape.htmlElementContent(stackTrace));
sb.append("</pre>");
int loops = 0;
Throwable rootCause = throwable.getCause();
while (rootCause != null && (loops < 10)) {
stackTrace = getPartialServletStackTrace(rootCause);
sb.append("<p><b>");
sb.append(smClient.getString("errorReportValve.rootCause"));
sb.append("</b></p><pre>");
sb.append(Escape.htmlElementContent(stackTrace));
sb.append("</pre>");
// In case root cause is somehow heavily nested
rootCause = rootCause.getCause();
loops++;
}
sb.append("<p><b>");
sb.append(smClient.getString("errorReportValve.note"));
sb.append("</b> ");
sb.append(smClient.getString("errorReportValve.rootCauseInLogs"));
sb.append("</p>");
}
sb.append("<hr class=\"line\" />");
}
if (isShowServerInfo()) {
sb.append("<h3>").append(ServerInfo.getServerInfo()).append("</h3>");
}
sb.append("</body></html>");
try {
try {
response.setContentType("text/html");
response.setCharacterEncoding("utf-8");
} catch (Throwable t) {
ExceptionUtils.handleThrowable(t);
}
Writer writer = response.getReporter();
if (writer != null) {
// 将响应的html写到响应对象Response的一个字符缓冲区CharBuffer中
writer.write(sb.toString());
// 将响应缓冲区中的数据通过网络发送给客户端
response.finishResponse();
}
} catch (IOException e) {
// Ignore
} catch (IllegalStateException e) {
// Ignore
}
}

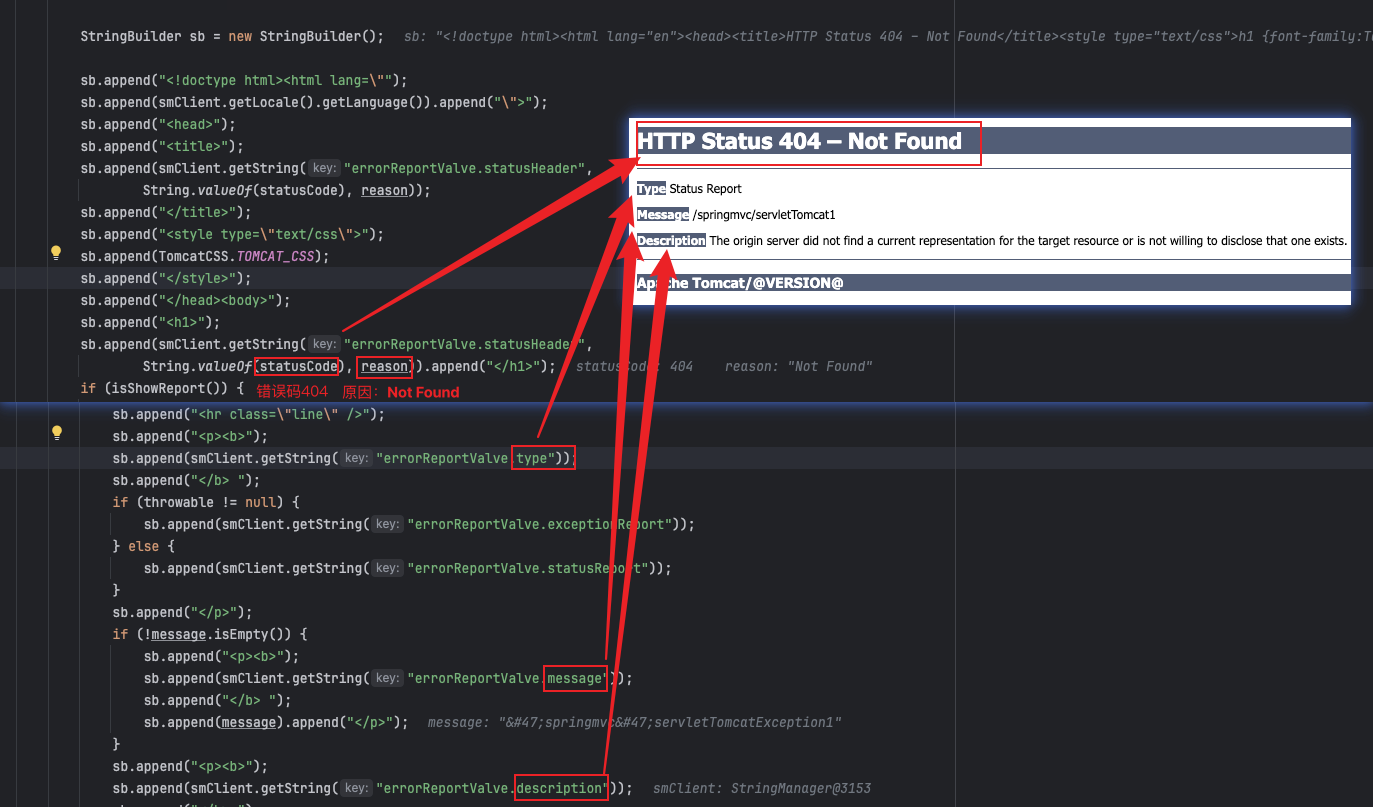

- html字符串对应业务关键内容

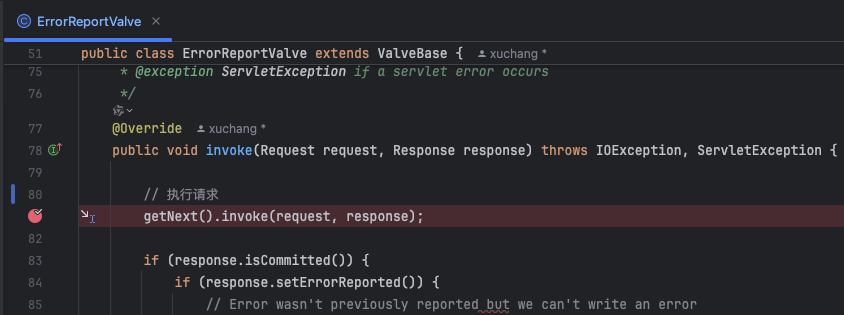

2、StandardHostValve
- 回到执行请求那里，继续向里走
- 一旦我们业务代码抛出异常，这里会获取到，然后设置响应码
response.setStatus(500)等等 - 这些都是为上面说的拼接html错误页面做准备
// StandardHostValve类方法
@Override
public final void invoke(Request request, Response response)
throws IOException, ServletException {
// 获取请求的Context(上下文)
Context context = request.getContext();
if (context == null) {
return;
}
...
try {
...
try {
if (!response.isErrorReportRequired()) {
// 下一个执行点NonLoginAuthenticator
context.getPipeline().getFirst().invoke(request, response);
}
} catch (Throwable t) {
...
}
...
// 此异常是执行请求时候捕获的，如我们的业务逻辑抛出的异常，这里就能获取到
Throwable t = (Throwable) request.getAttribute(RequestDispatcher.ERROR_EXCEPTION);
// Look for (and render if found) an application level error page
if (response.isErrorReportRequired()) {
if (t != null) {
// 设置响应信息
// public static final int SC_INTERNAL_SERVER_ERROR = 500;
// response.setStatus(HttpServletResponse.SC_INTERNAL_SERVER_ERROR);
throwable(request, response, t);
} else {
status(request, response);
}
}
...
} finally {
...
}
}

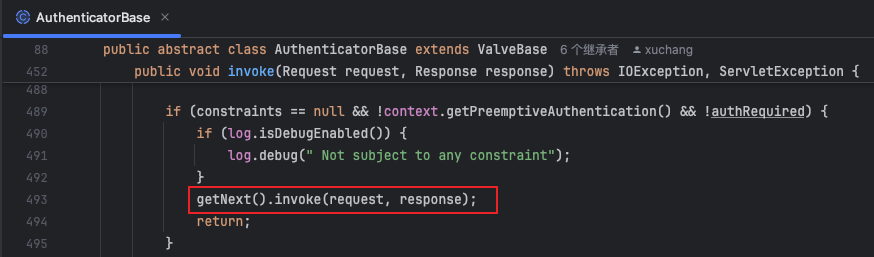

NonLoginAuthenticator
- 此处理点主要是tomcat登录权限以及其他权限校验，暂不做研究
- 接着继续下一个就是Context的处理点
3、如何通过Host找到Context(上下文)
虚拟主机Host下可能有多个项目，即webapps目录下的文件夹，每个文件夹就是一个应用项目，而这个文件夹的名称即请求url的统一前缀。

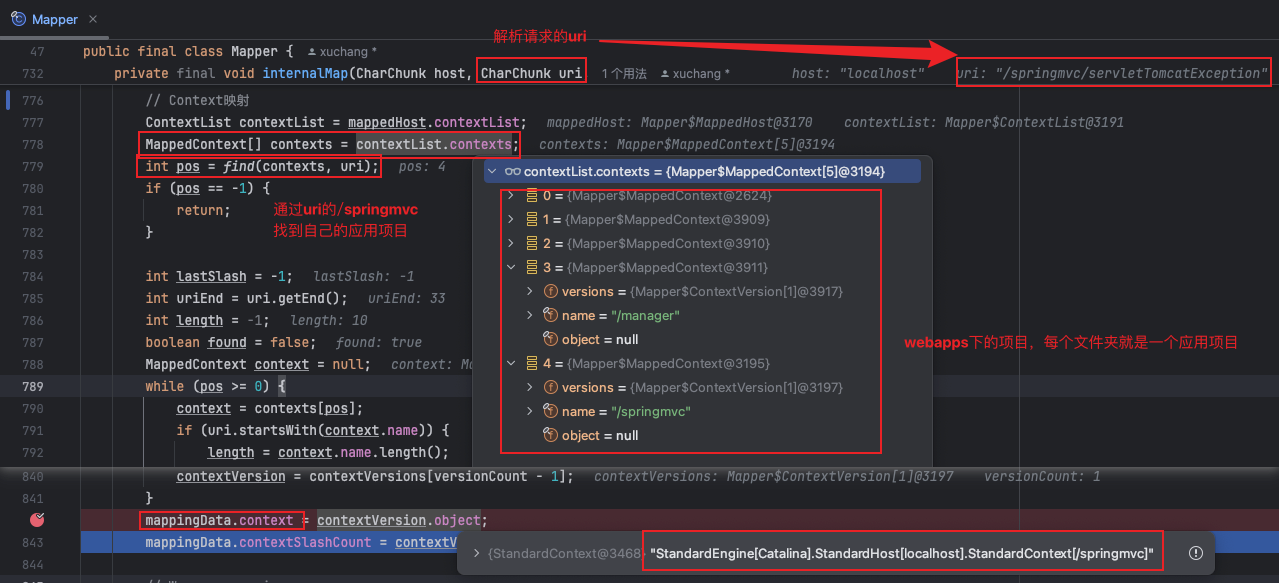

在解析请求后调用如下方法，最终会将获取到Context对象的mappingData.context属性赋值给Request，这样上面request.getContext()就能获取到上下文Context。
三、Context管道内容
1、StandardContextValve
- 禁止直接访问
WEB-INF或META-INF下的资源 - 获取Wrapper，找不到设置错误码
404，最后调用Wrapper的处理点
// StandardContextValve类方法
@Override
public final void invoke(Request request, Response response)
throws IOException, ServletException {
// 禁止直接访问 WEB-INF 或 META-INF 下的资源
MessageBytes requestPathMB = request.getRequestPathMB();
if ((requestPathMB.startsWithIgnoreCase("/META-INF/", 0))
|| (requestPathMB.equalsIgnoreCase("/META-INF"))
|| (requestPathMB.startsWithIgnoreCase("/WEB-INF/", 0))
|| (requestPathMB.equalsIgnoreCase("/WEB-INF"))) {
response.sendError(HttpServletResponse.SC_NOT_FOUND);
return;
}
// 获取请求的Wrapper
Wrapper wrapper = request.getWrapper();
if (wrapper == null || wrapper.isUnavailable()) {
response.sendError(HttpServletResponse.SC_NOT_FOUND);
return;
}
// 确认请求
try {
// 最终会调用 Http11Processor#ack() 方法
// 也就是简单地将 HTTP/1.1 100 加上回车换行符写给客户端
// public static final byte[] ACK_BYTES = ByteChunk.convertToBytes("HTTP/1.1 100 " + CRLF + CRLF);
response.sendAcknowledgement();
} catch (IOException ioe) {
container.getLogger().error(sm.getString(
"standardContextValve.acknowledgeException"), ioe);
request.setAttribute(RequestDispatcher.ERROR_EXCEPTION, ioe);
response.sendError(HttpServletResponse.SC_INTERNAL_SERVER_ERROR);
return;
}
if (request.isAsyncSupported()) {
request.setAsyncSupported(wrapper.getPipeline().isAsyncSupported());
}
// 调用Wrapper的处理点
wrapper.getPipeline().getFirst().invoke(request, response);
}
2、如何通过Context找到Wrapper

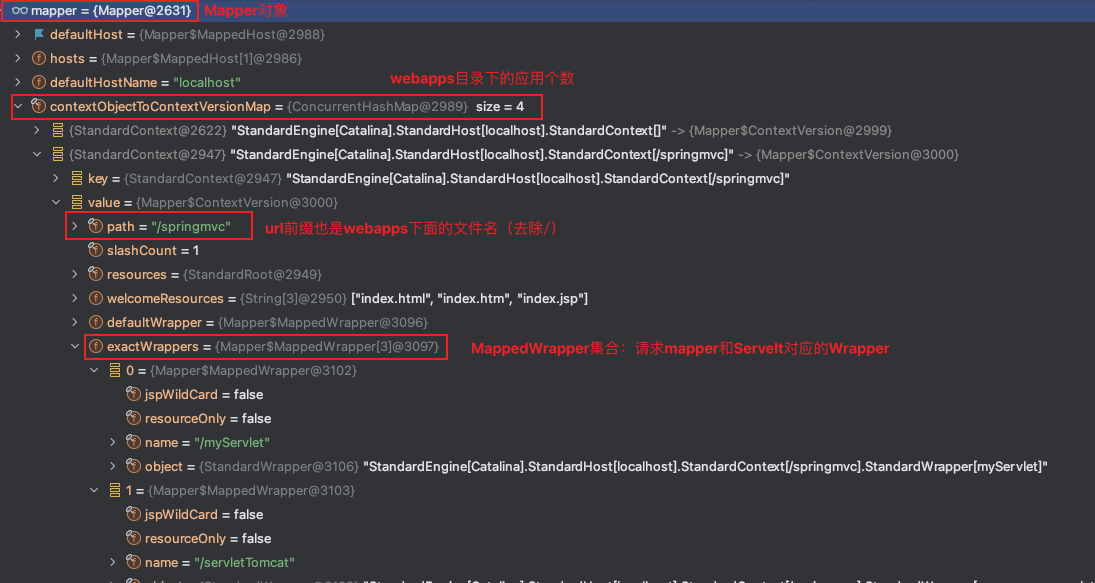

tomcat启动时候，在将所有Servelt实例化以后，会将所有的映射url和Wrapper组成MappedWrapper统一放到esactWrappers集合中。

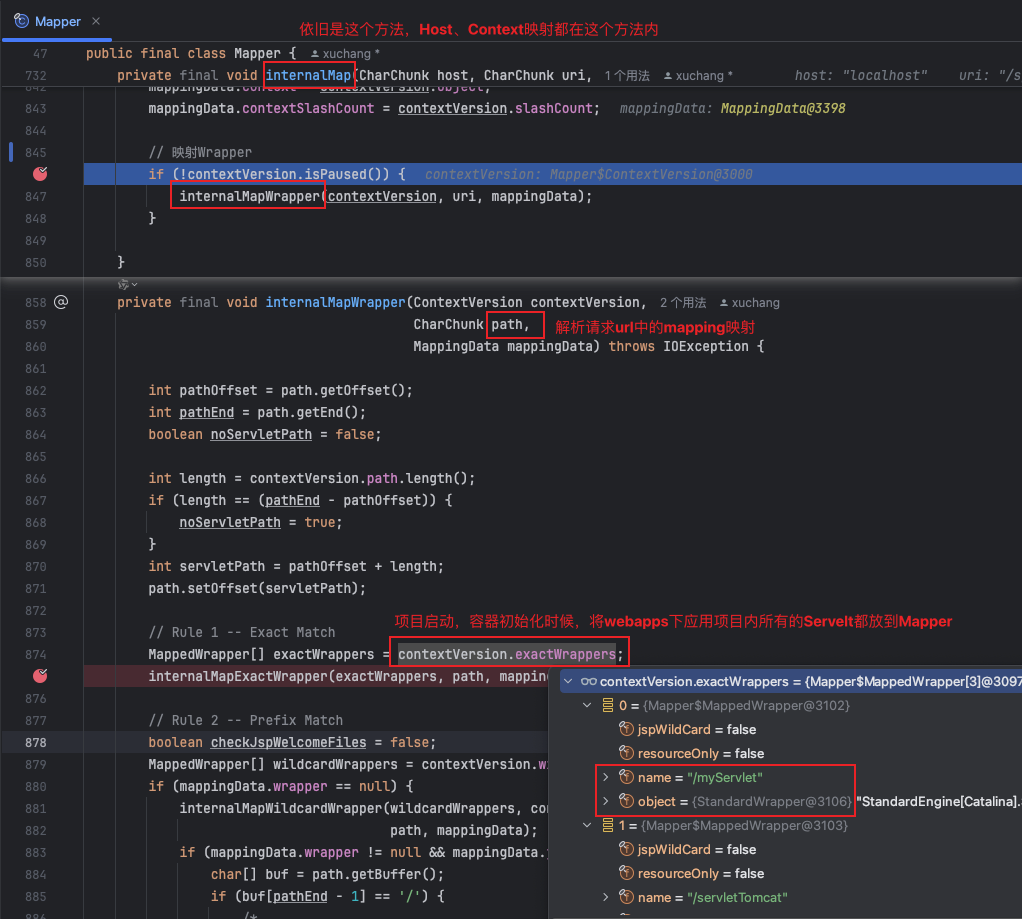

在解析请求后调用如下方法，通过请求解析的path找到esactWrappers集合中对应的MappedWrapper，最终会将获取到Wrapper对象的mappingData.wrapper属性赋值给Request，这样上面request.getWrapper()就能获取到Wrapper，从而找到Servelt。
之前篇章Tomcat源码解析(五)：StandardEngine、StandardHost、StandardContext、StandardWrapper最后一节Mapper组件介绍过Mapper的组成，下面再来看下Mapper中对应映射和Wrapper的位置。
四、Wrapper管道内容
1、StandardWrapperValve
- 第一步：获取Wrapper中的Servelt实例(
loadOnStartup>0的已经在项目启动时候实例化和初始化)，如果loadOnStartup默认值-1则表示此时才会实例化和初始化Servelt并返回 - 第二步：
为此请求创建过滤器链(包括要执行的Servelt)，过滤器链先添加Servelt，再通过过滤器的urlPatterns和servletNames匹配当前servelt添加到过滤器链中 - 第三步：过滤器链执行完以后，释放过滤器链，
将过滤器链中的过滤器和Servelt置为空，因为下个请求还需要重新创建过滤器链
// StandardWrapperValve类方法
@Override
public final void invoke(Request request, Response response)
throws IOException, ServletException {
..
// 获取Wrapper
StandardWrapper wrapper = (StandardWrapper) getContainer();
Servlet servlet = null;
Context context = (Context) wrapper.getParent();
...
// 分配一个 servlet 实例来处理此请求
// 如果是loadOnStartup>0的Servlet直接从Wrapper中获取即可，否则需要实例化创建
try {
if (!unavailable) {
servlet = wrapper.allocate();
}
} catch (xxxException e) {
...
}
// 解析请求的mapping映射
// 如：http://localhost:8080/springmvc/servletTomcat，这里为/serveltTomcat
MessageBytes requestPathMB = request.getRequestPathMB();
...
// 为此请求创建过滤器链（包括要执行的Servelt）
ApplicationFilterChain filterChain =
ApplicationFilterFactory.createFilterChain(request, wrapper, servlet);
// 为此请求调用过滤器链
// 注意：这也调用了servlet的service()方法
try {
if ((servlet != null) && (filterChain != null)) {
...
// 执行连接器链

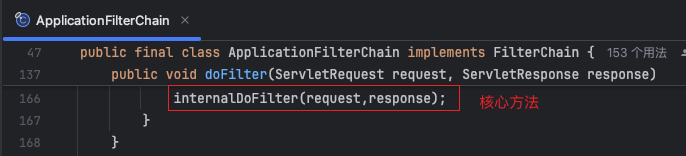

filterChain.doFilter(request.getRequest(),response.getResponse());
...
}
} catch (xxxException e) {
throwable = e;
// 将异常添加到request，并设置错误码500
exception(request, response, e);
}
// 释放过滤器链，将过滤器链中的过滤器和Servelt置为空
if (filterChain != null) {
filterChain.release();
}
...
}
1.1、创建过滤器链
- 从req从获取过滤器链，没有的话创建
ApplicationFilterChain过滤器链对象 - 将
servelt添加到过滤器链中 - 获取项目启动时候实例化的所有过滤器
- 先根据过滤器的
urlPatterns匹配当前servelt，匹配成功添加到过滤器链中 - 再根据过滤器的
servletNames匹配当前servelt，匹配成功添加到过滤器链中
// ApplicationFilterFactory类方法
public static ApplicationFilterChain createFilterChain(ServletRequest request,
Wrapper wrapper, Servlet servlet) {
// 如果servelt为空，则返回null
if (servlet == null)
return null;
// 创建过滤器链对象，并设置给request
ApplicationFilterChain filterChain = null;
if (request instanceof Request) {
Request req = (Request) request;
if (Globals.IS_SECURITY_ENABLED) {
// Security: Do not recycle
filterChain = new ApplicationFilterChain();
} else {
filterChain = (ApplicationFilterChain) req.getFilterChain();
if (filterChain == null) {
filterChain = new ApplicationFilterChain();
req.setFilterChain(filterChain);
}
}
} else {
// Request dispatcher in use
filterChain = new ApplicationFilterChain();
}
// 将servelt添加到过滤器链中
filterChain.setServlet(servlet);
filterChain.setServletSupportsAsync(wrapper.isAsyncSupported());
// 获取上下文及项目启动加载的所有过滤器
StandardContext context = (StandardContext) wrapper.getParent();
FilterMap filterMaps[] = context.findFilterMaps();
// 如果没有过滤器，我们就完成了，自己返回，里面只有servelt
if ((filterMaps == null) || (filterMaps.length == 0))
return (filterChain);
// 拦截方式配置也就是资源被访问的形式（没明白）
DispatcherType dispatcher =
(DispatcherType) request.getAttribute(Globals.DISPATCHER_TYPE_ATTR);
...
String servletName = wrapper.getName();
// 根据过滤器的urlPatterns匹配当前servelt
for (int i = 0; i < filterMaps.length; i++) {
if (!matchDispatcher(filterMaps[i] ,dispatcher)) {
continue;
}
if (!matchFiltersURL(filterMaps[i], requestPath)){
continue;
}
ApplicationFilterConfig filterConfig = (ApplicationFilterConfig)
context.findFilterConfig(filterMaps[i].getFilterName());
if (filterConfig == null) {
continue;
}
// 添加到过滤器链
filterChain.addFilter(filterConfig);
}
// 根据过滤器的servletNames匹配当前servelt
for (int i = 0; i < filterMaps.length; i++) {
if (!matchDispatcher(filterMaps[i] ,dispatcher)) {
continue;
}
if (!matchFiltersServlet(filterMaps[i], servletName)){
continue;
}
ApplicationFilterConfig filterConfig = (ApplicationFilterConfig)
context.findFilterConfig(filterMaps[i].getFilterName());
if (filterConfig == null) {
// FIXME - log configuration problem
continue;
}
// // 添加到过滤器链
filterChain.addFilter(filterConfig);
}
// 返回完整的过滤器链
return filterChain;
}
1.2、执行过滤器链
1.2.1、Request和Response的门面模式

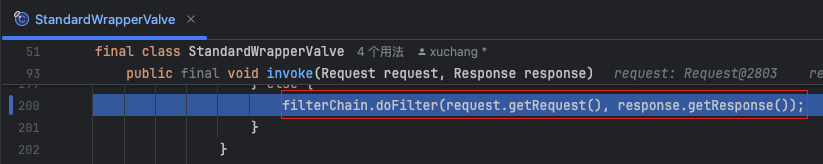

在调用拦截器链之前，先看下request.getRequest(), response.getResponse()这两个方法，在这之前Request指的是Request implements HttpServletRequest，Response指的是Response implements HttpServletResponse。从这个方法进入以后，Request指的是RequestFacade implements HttpServletRequest，Response指的是ResponseFacade implements HttpServletResponse。这里是利用门面模式，将Req和Res的内容分别包装在RequestFacade和ResponseFacade里面，后者就是起到一个传递作用，为的是保护Req和Res中的属性方法，只在后者暴露想让业务调用者调用的属性和方法。
获取RequestFacade和ResponseFacade
- 其实很简单，就是在RequestFacade和ResponseFacade对象中分别设置request和response属性
- 外界获取属性方法都是在RequestFacade的方法中调用Req和Res所得
// Request类方法
public HttpServletRequest getRequest() {
if (facade == null) {
facade = new RequestFacade(this);
}
if (applicationRequest == null) {
applicationRequest = facade;
}
return applicationRequest;
}
// RequestFacade构造方法
protected Request request = null;
public RequestFacade(Request request) {
this.request = request;
}
// Response类方法
public HttpServletResponse getResponse() {
if (facade == null) {
facade = new ResponseFacade(this);
}
if (applicationResponse == null) {
applicationResponse = facade;
}
return applicationResponse;
}
// ResponseFacade构造方法
protected Response response = null;
public ResponseFacade(Response response) {
this.response = response;
}
1.2.2、doFilter方法
- 核心方法，先执行拦截器链，再执行Servelt实例
private void internalDoFilter(ServletRequest request,
ServletResponse response)
throws IOException, ServletException {
// 如果有，请调用下一个过滤器。n是过滤器的个数，pos默认值是0
if (pos < n) {
ApplicationFilterConfig filterConfig = filters[pos++];
try {
Filter filter = filterConfig.getFilter();
...
filter.doFilter(request, response, this);
...
} catch (IOException | ServletException | RuntimeException e) {
throw e;
}
return;
}
// 调用Servelt实例
try {
...
servlet.service(request, response);
...
} catch (IOException | ServletException | RuntimeException e) {
throw e;
}
}
拦截器实例，拦截器的foFilter方法最后一定要调用filterChain.doFilter(servletRequest,servletResponse)这样整个拦截器链包括Servelt实例才能调用完整。
就这样，一个请求的执行流程执行完毕。
Tomcat最终总结
看着server.xml更容易理解
- 一个Server类的实例就代表了一个Tomcat的容器，一个
Tomcat进程只会有一个Server实例，也是Tomcat的主线程。Socket监听8005端口，ServerSocket服务端只要接受到Socket客户端发送消息“SHUTDOWN”(不论大小写)，就会停止Tomcat应用 - 一个Server实例可以包含多个Service对象，Service对象由一个容器和多个连接器组成
- 容器：加载和管理
Servlet，以及具体处理Request请求 - 连接器：处理
Socket连接，负责网络字节流与Request和Response对象的转化
- 容器：加载和管理
- 容器分为：顶级容器Engine，虚拟主机Host，Web应用程序Context，Servelt包装类Wrapper
- Engine：从一个或多个Connector中接受请求并处理，并将完成的响应返回给Connector，最终传递给客户端。解析server.xml获取它下面所有的Host引用
- Host：运行多个Web应用(一个Context代表一个Web应用 )，并负责安装、展开、启动和结束每个Web应用。Context和Wrapper中解析出的请求映射和Servelt的内容统一放到Mapper中获取
- Context：一个web应用。加载webapps目录下的web应用，实例化和初始化监听器、过滤器、Servlet
- 考虑到不同网络通信和应用层协议，所以会有不同的连接器
- 默认8080端口的http协议，8009的AJP协议
- 连接器核心组件Endpoint使用三种线程接受处理请求
- Acceptor线程：一直死循环通过SocketChannel的accept方法接受连接，阻塞方法
- Poller线程：获取到Acceptor线程的连接，通过SocketChannel注册监听读事件，交给连接池处理
- 任务线程：读取解析socket请求数据封装为request和response调用Servelt方法
- 请求的处理流程(结合上面server.xml理解)
- 连接器
Connector监听解析拿到请求，通过Service对象找到唯一的顶级容器Engine - 顶级容器下有
多个虚拟主机Host，与本次请求解析的url对比，获取本次请求的Host - 虚拟主机下的webapps下有
多个web应用，与本次请求url的path对比，获取本次请求web应用 - web应用下有
多个Servelt，通过Mapper中记录的请求Mapping映射和Servelt对应关系找到Servevlt
- 连接器
485
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
