sw有段时间没使用，今天打开突然发现打开的sw窗口数超过1，那么从第二个窗口以后的模型都显示成以下样子（无论是之前的文件还是新建的都不行）

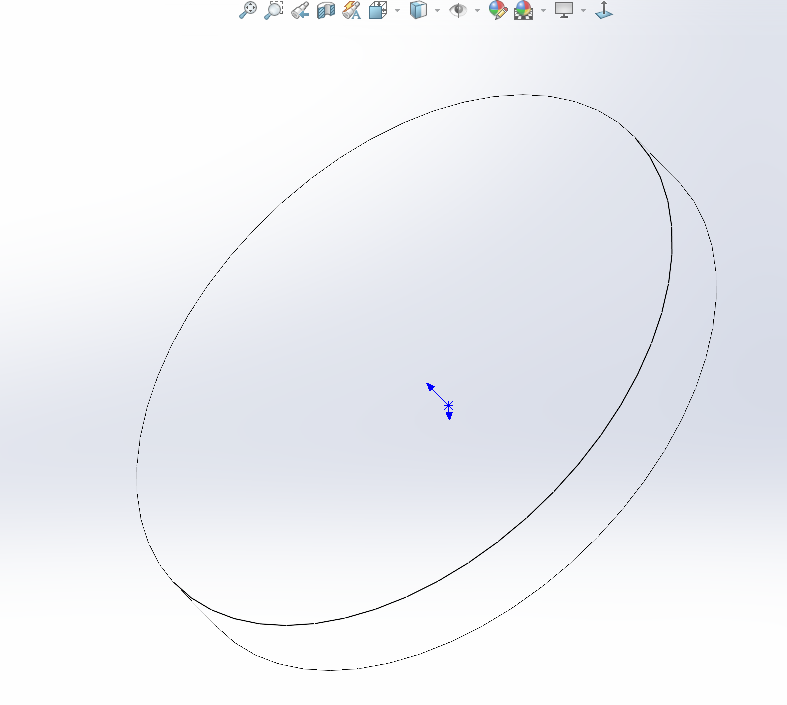

如上是一个圆盘，明明是实体，却显示成有点虚的线框。

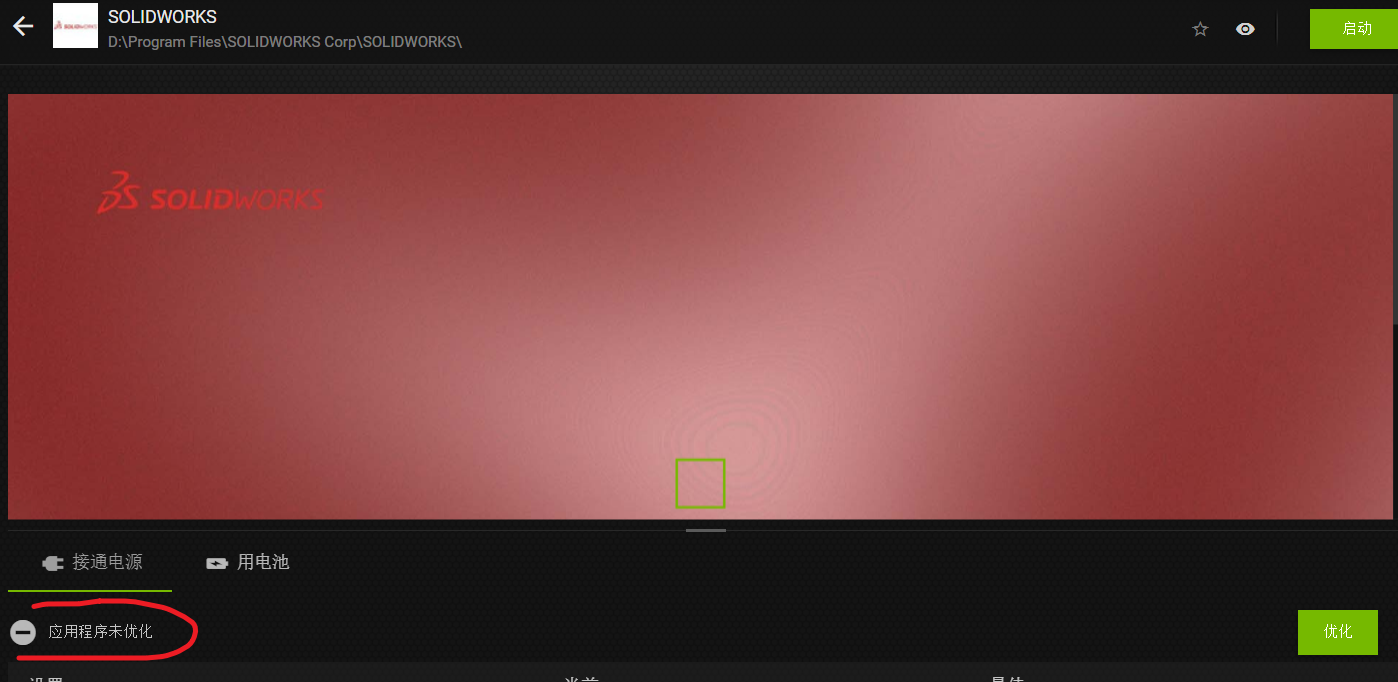

刚开始以为又是英伟达搞得鬼

进去看看，我并没有设置优化。

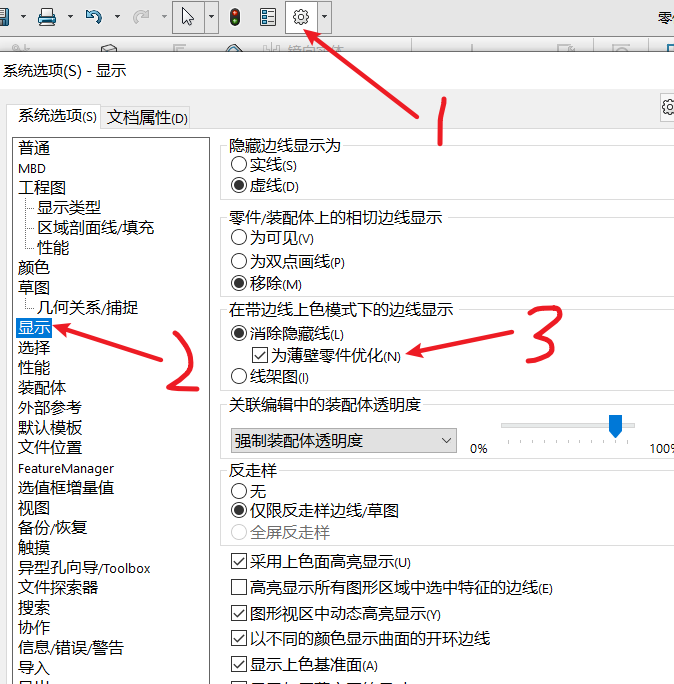

研究半天最后对比舍友的设置，发现是一个设置问题：

把上图多选框取消勾选，然后点右下的确定即可。

给舍友上香🌹
