jenkins（三）--- jenkins + gitlab + docker + harbor 实现自动触发更新

一、针对jenkins本地docker主机

首先需要配置jenkins + gitlab自动触发更新：https://blog.csdn.net/qq_35887546/article/details/106304046

主机	ip	作用
server1	172.25.63.1	gitlab主机
server2	172.25.63.2	jenkins+docker主机
server3	172.25.63.3	harbor仓库主机
server4	172.25.63.4	docker主机

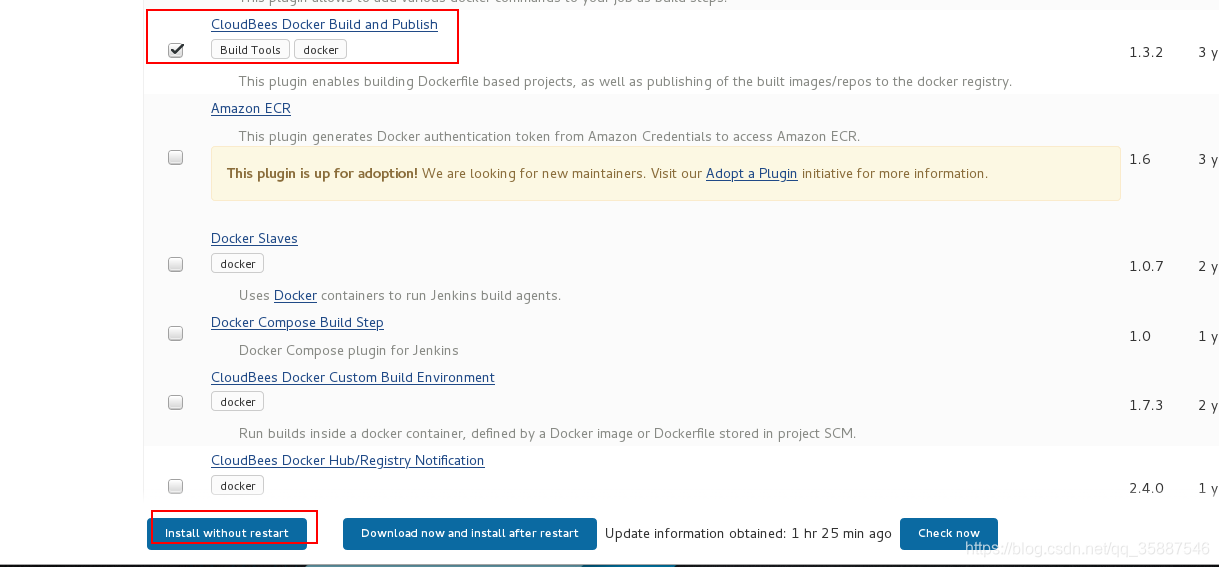

首先需要在jenkins安装docker的插件：

准备harbor仓库：

https://blog.csdn.net/qq_35887546/article/details/105411743

我们将harbor仓库部署在server3 （172.25.63.3）上。

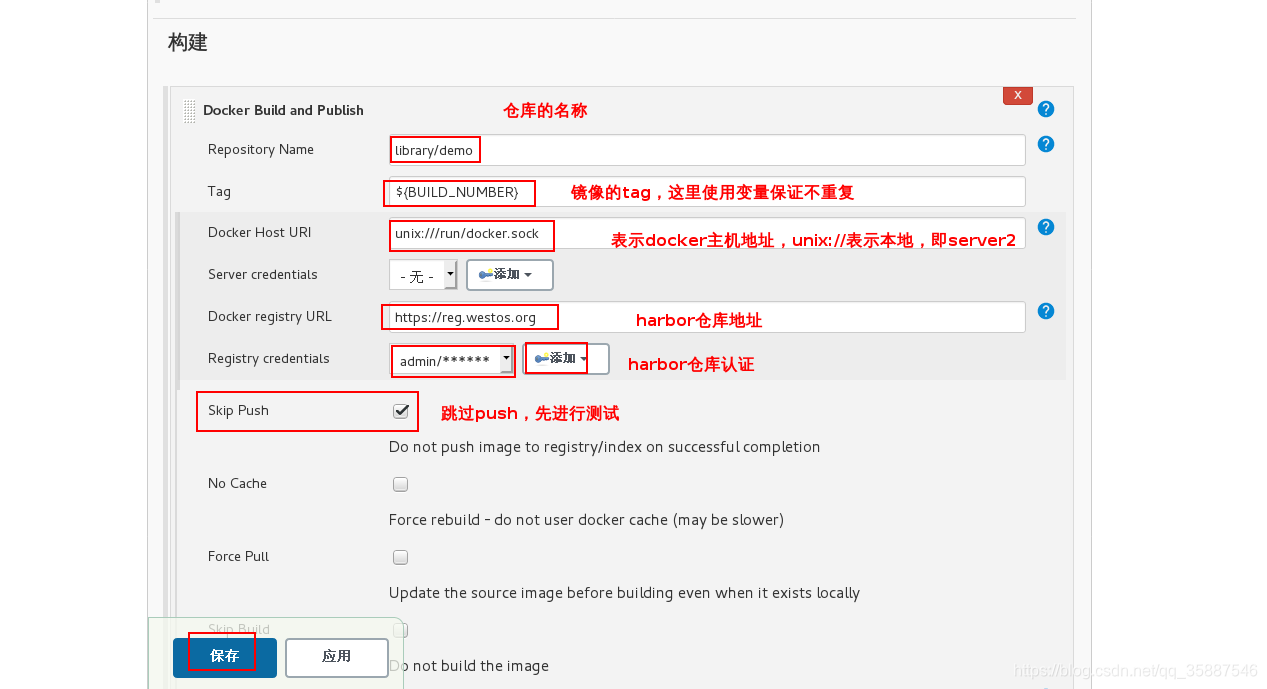

配置项目test：

添加认证如下：

其中需要在server2安装docker，可以参考之前的博客，还需要更改docker.sock的权限（jenkins使用的是普通用户jenkins，因此需要添加权限）：

[root@server2 ~]# chmod 777 /run/docker.sock

同时确保server2可以连接上server3部署的harbor仓库（比如证书，解析等都需要做）。

可以先在server2拉取nginx节省以后的时间。

之后进行保存。

接下来需要进行测试，在git仓库主机server1创建Dockerfile:

vim Dockerfile

FROM nginx
EXPOSE  80
COPY index.html /usr/share/nginx/html


cat index.html
	8888888888

git add Dockerfile
git commit -m "add dockerfile"
git push -u origin master

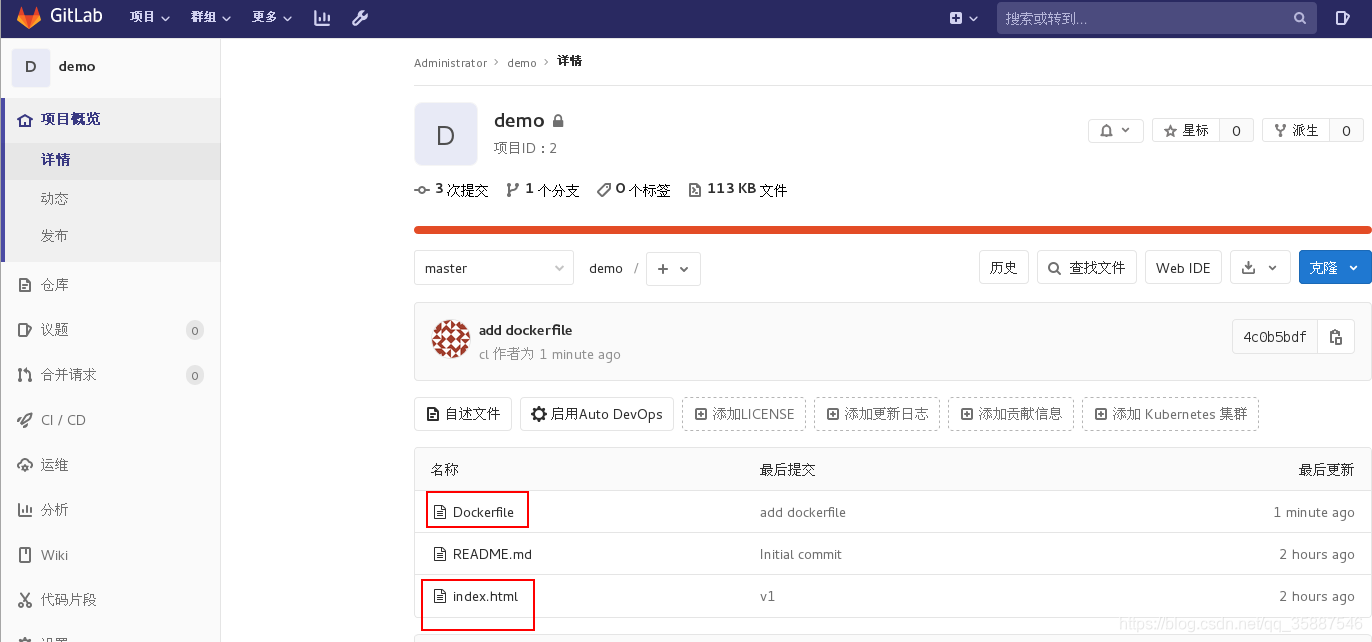

push后查看gitlab可以看出已经变更：
这个变更就会触发jenkins的更新：

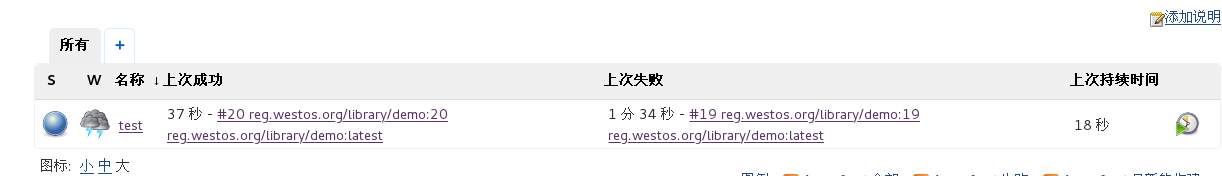

可以看到构建成功：

现在我们将跳过push取消掉，之后保存手动触发，可以看到构建成功：

我的编号为20是因为中间更改了很多错误。

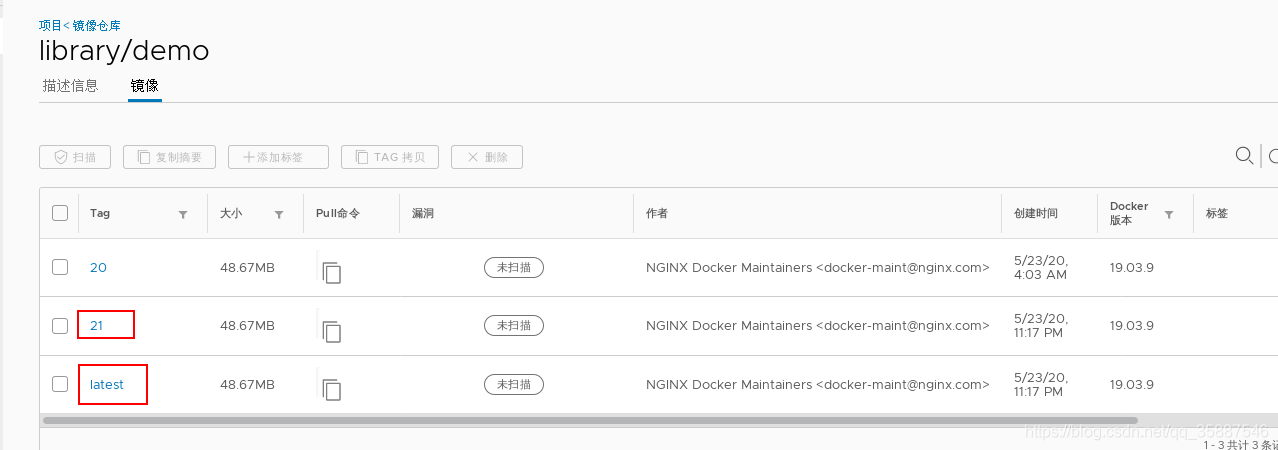

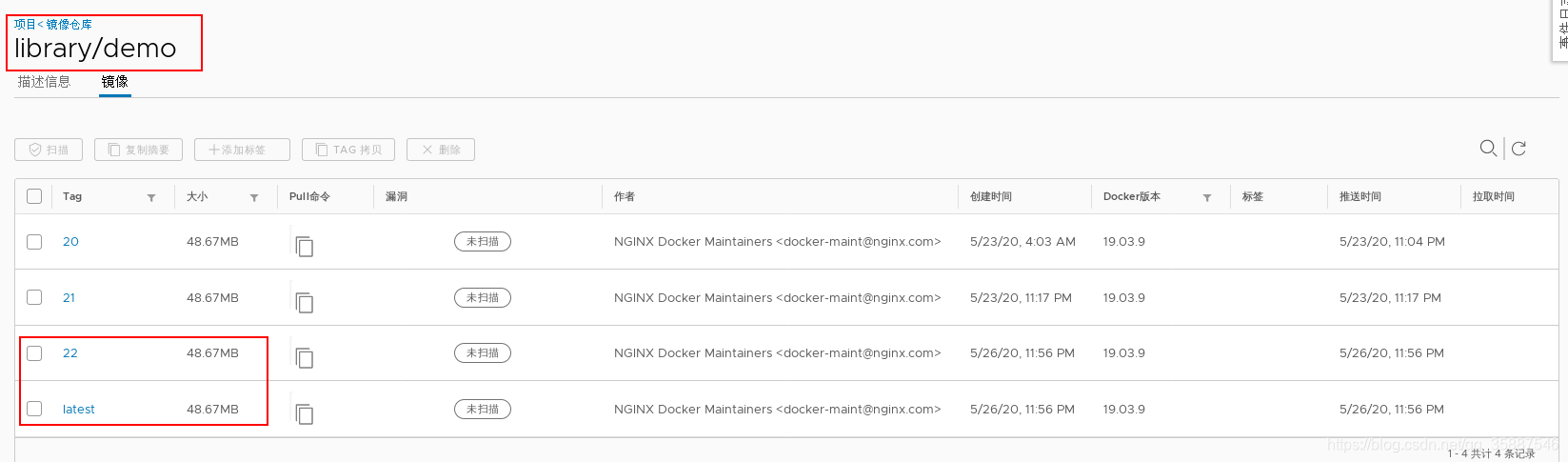

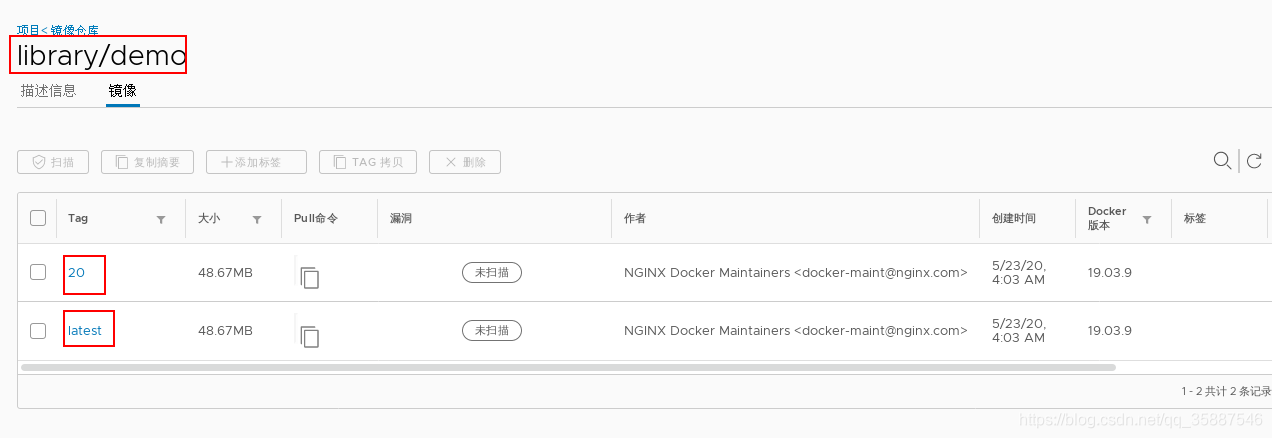

之后在harbor仓库里面就可以看到是上传的镜像：

这个latest标签的镜像始终和最新一次构建的版本相同。

也可以添加构建后的动作。

接下来我们新建一个项目docker：

配置项目docker：

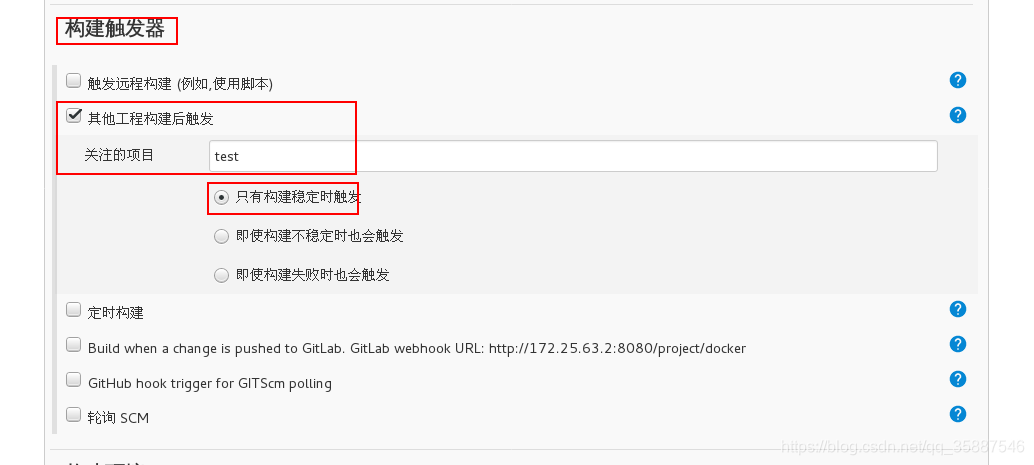

设置在test构建稳定后执行触发：

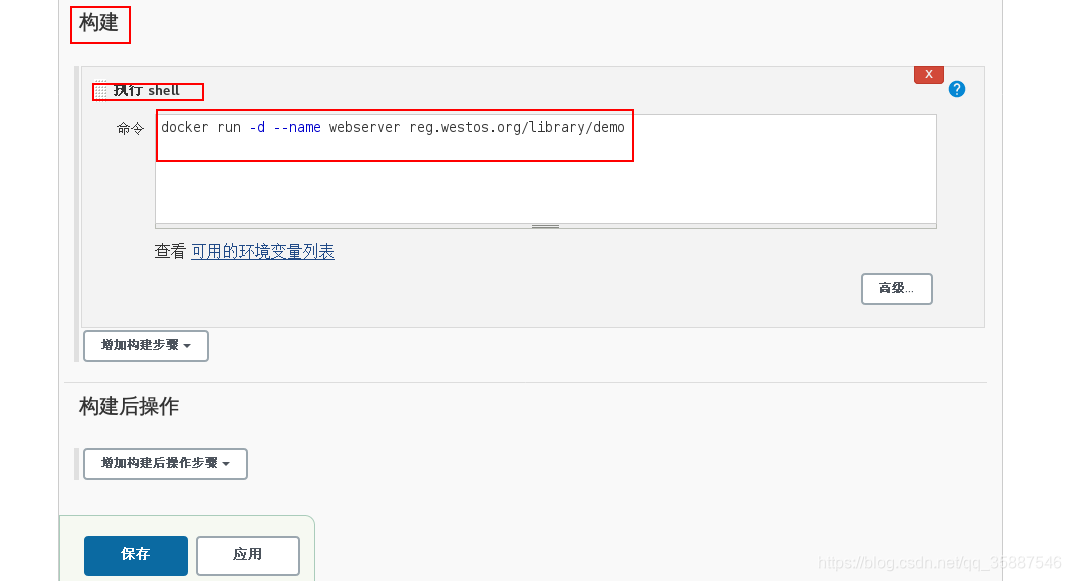

其动作为使用刚刚创建的镜像构建一个容器：
保存。

手动触发test项目：

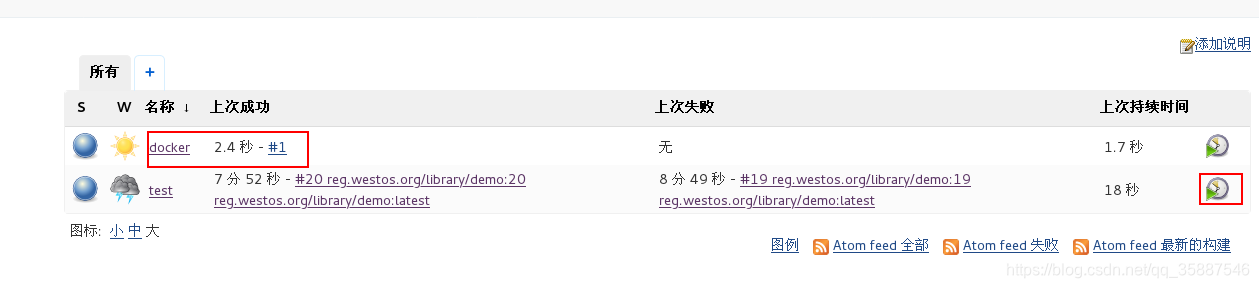

可以看出docker项目构建成功。

我们在docker主机查看：

容器成功运行。

这一系列就部署成功，我们的流程是 用户通过git将代码提交到gitlab，gitlab通过其配置的webhook方式触发jenkins，jenkins调用docker build 插件通过dockerfile创建镜像然后推送到harbor仓库上，之后触发jenkins 里的项目docker执行docker run命令，创建容器。

完整流程

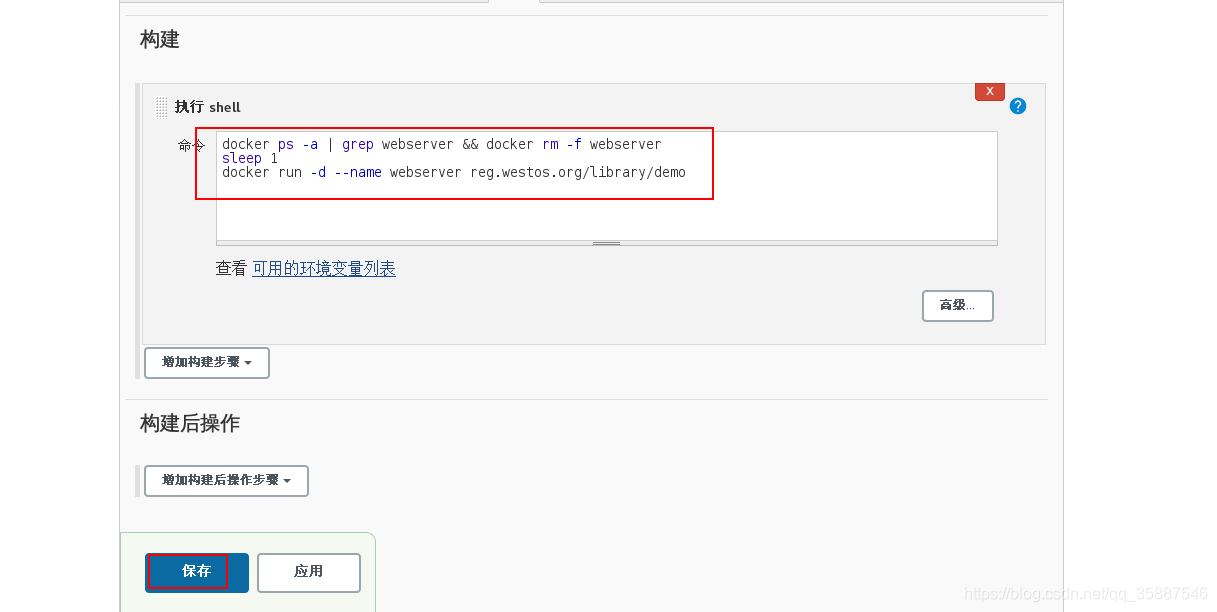

我们接下来再次进行一遍完整的流程，实验之前首先需要更改docker项目的构建动作，因为当运行有同名容器时容器会启动失败：

保存后开始实验：

现在server1更改index.html文件并提交:

[root@server1 ~]# cd demo/
[root@server1 demo]# ls
Dockerfile  index.html  README.md
[root@server1 demo]# vim index.html
[root@server1 demo]# cat index.html
8888888888
8888888888
8888888888
8888888888
8888888888
8888888888
[root@server1 demo]# git add index.html
[root@server1 demo]# git commit -m "update index.html"
[master 1cfa872] update index.html
 1 file changed, 5 insertions(+)
[root@server1 demo]# git push -u origin master
Counting objects: 5, done.
Compressing objects: 100% (3/3), done.
Writing objects: 100% (3/3), 249 bytes | 0 bytes/s, done.
Total 3 (delta 1), reused 0 (delta 0)
To git@172.25.63.1:root/demo.git
   4c0b5bd..1cfa872  master -> master
Branch master set up to track remote branch master from origin.

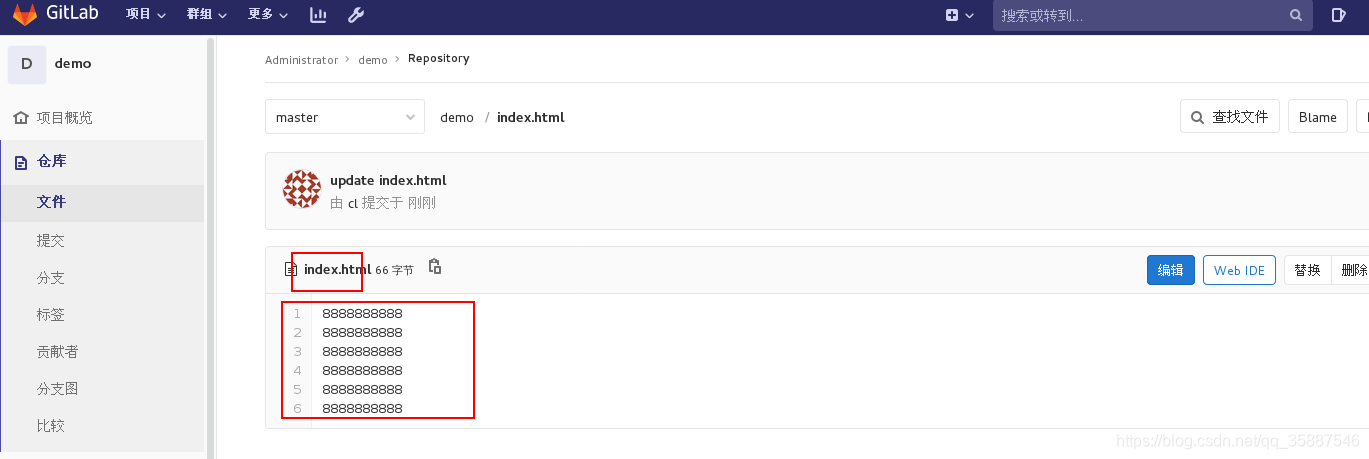

push后会更新gitlab：

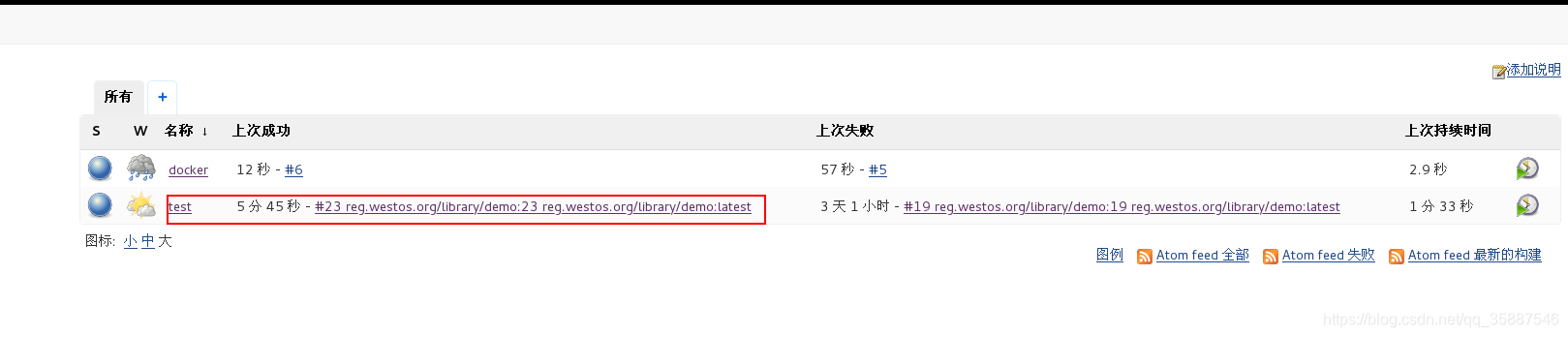

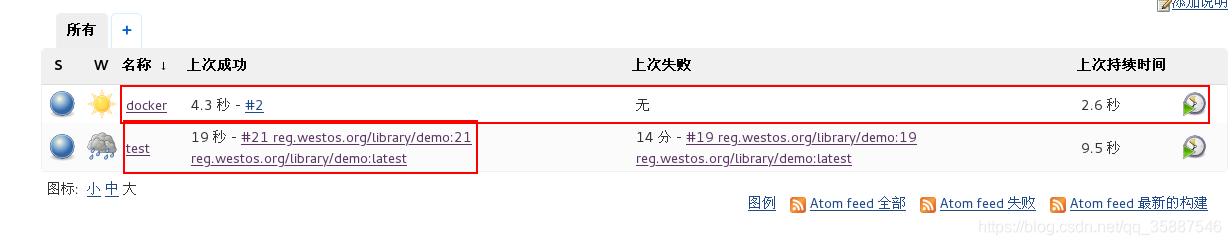

之后会触发jenkins项目test和docker的构建：

可以看出都构建成功。

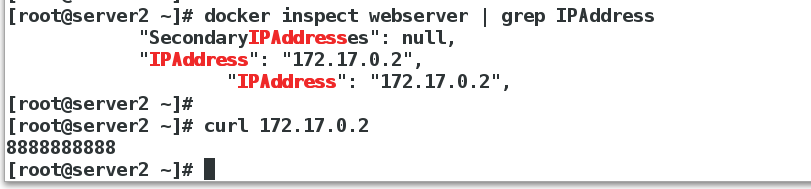

再docker主机访问容器地址：

[root@server2 ~]# curl 172.17.0.2
8888888888
8888888888
8888888888
8888888888
8888888888
8888888888

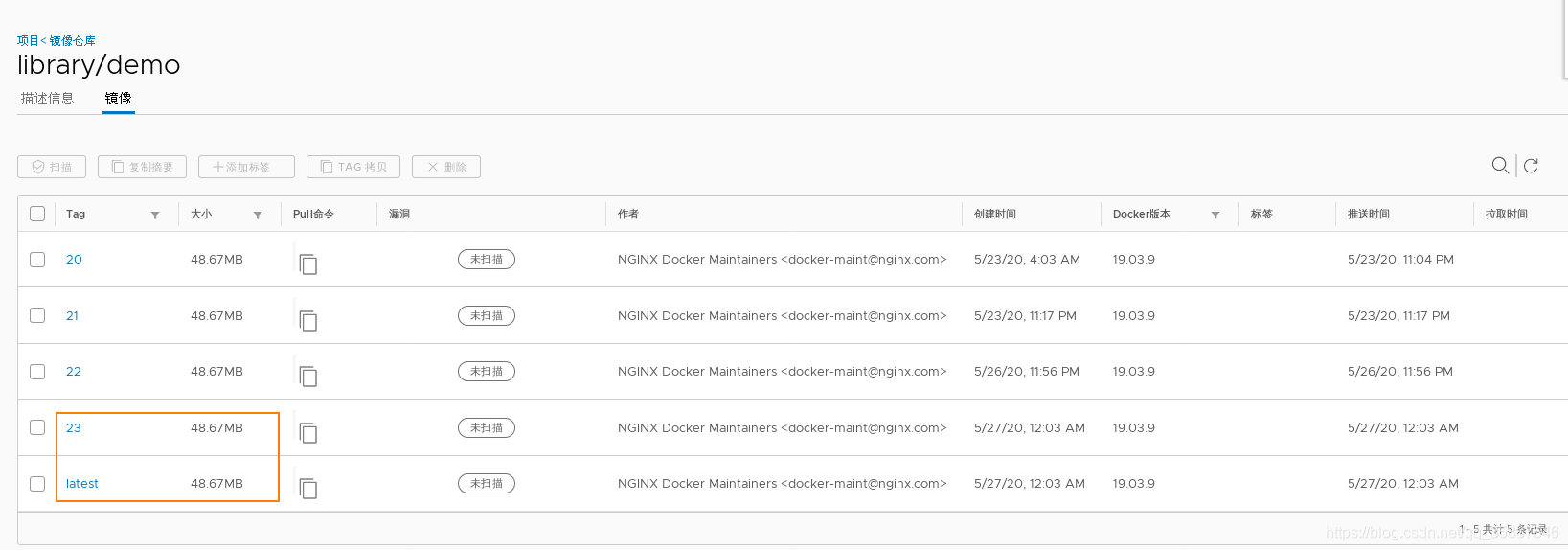

查看harbor仓库：

可以看出镜像已经更新。

实验结束。

二、针对远程docker主机

我们在上个实验中设置的Docker Host URI为本地主机 unix:///...,这里的主机指的是jenkins本地的docker引擎，接下来我们实现远程主机的docker调用：

首先准备虚拟机 server4（172.25.63.4），并安装docker，并配置镜像加速器。

安装后使用systemctl start docker开启docker后默认不会打开对外的接口，我们需要打开这个端口，打开时我们需要进行tls加密：

生成key和ca证书：

[root@server4 ~]# openssl genrsa -aes256 -out ca-key.pem 4096
Generating RSA private key, 4096 bit long modulus
.........................++
.............++
e is 65537 (0x10001)
Enter pass phrase for ca-key.pem:			#这里输入密码
Verifying - Enter pass phrase for ca-key.pem:
[root@server4 ~]# openssl req -new -x509 -days 365 -key ca-key.pem -sha256 -out ca.pem
Enter pass phrase for ca-key.pem:			#输入刚才的密码
You are about to be asked to enter information that will be incorporated
into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter '.', the field will be left blank.
-----
Country Name (2 letter code) [XX]:**
State or Province Name (full name) []:***
Locality Name (eg, city) [Default City]:**
Organization Name (eg, company) [Default Company Ltd]:**
Organizational Unit Name (eg, section) []:**
Common Name (eg, your name or your server's hostname) []:server4		#这里写上主机名。
Email Address []:test@11.com

生成server-key和csr文件（server4为dcker主机名）：

[root@server4 ~]# openssl genrsa -out server-key.pem 4096
[root@server4 ~]# openssl req -subj "/CN=server4" -sha256 -new -key server-key.pem -out server.csr

可以使用ip地址方式进行tls连接：

[root@server4 ~]# openssl req -subj "/CN=server4" -sha256 -new -key server-key.pem -out server.csr
[root@server4 ~]# echo subjectAltName = DNS:server4,IP:172.25.63.4,IP:127.0.0.1 >> extfile.cnf
[root@server4 ~]# echo extendedKeyUsage = serverAuth >> extfile.cnf
[root@server4 ~]#
[root@server4 ~]# cat extfile.cnf
subjectAltName = DNS:server4,IP:172.25.63.4,IP:127.0.0.1
extendedKeyUsage = serverAuth
[root@server4 ~]#
[root@server4 ~]# openssl x509 -req -days 365 -sha256 -in server.csr -CA ca.pem -CAkey ca-key.pem   -CAcreateserial -out server-cert.pem -extfile extfile.cnf
Signature ok
subject=/CN=server4
Getting CA Private Key
Enter pass phrase for ca-key.pem:			#输入刚才的密码

接下来安装docker证书：

[root@server4 ~]# cp ca.pem server-cert.pem server-key.pem /etc/docker/
[root@server4 ~]# cp /usr/lib/systemd/system/docker.service /etc/systemd/system/

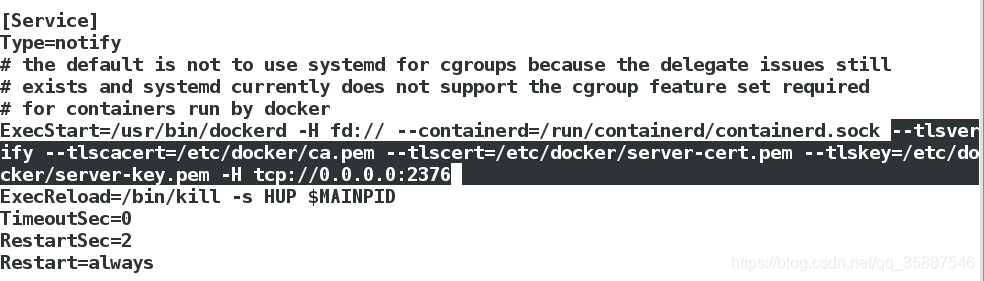

[root@server4 ~]# vim /etc/systemd/system/docker.service
ExecStart=/usr/bin/dockerd -H fd:// --containerd=/run/containerd/containerd.sock --tlsverify --tlscacert=/etc/docker/ca.pem --tlscert=/etc/docker/server-cert.pem --tlskey=/etc/docker/server-key.pem -H tcp://0.0.0.0:2376

重启docker：

[root@server4 ~]# systemctl daemon-reload
[root@server4 ~]# systemctl restart docker
[root@server4 ~]# netstat -antlp | grep 2376
tcp6       0      0 :::2376                 :::*                    LISTEN      4032/dockerd

可以看到2376端口已经打开说明远程主机的docker已经可以使用。

接下来进行jenkins的配置。

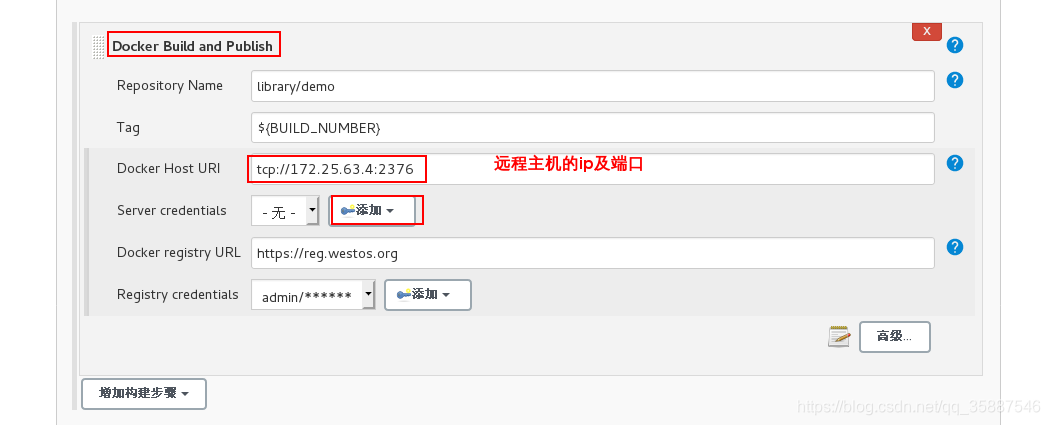

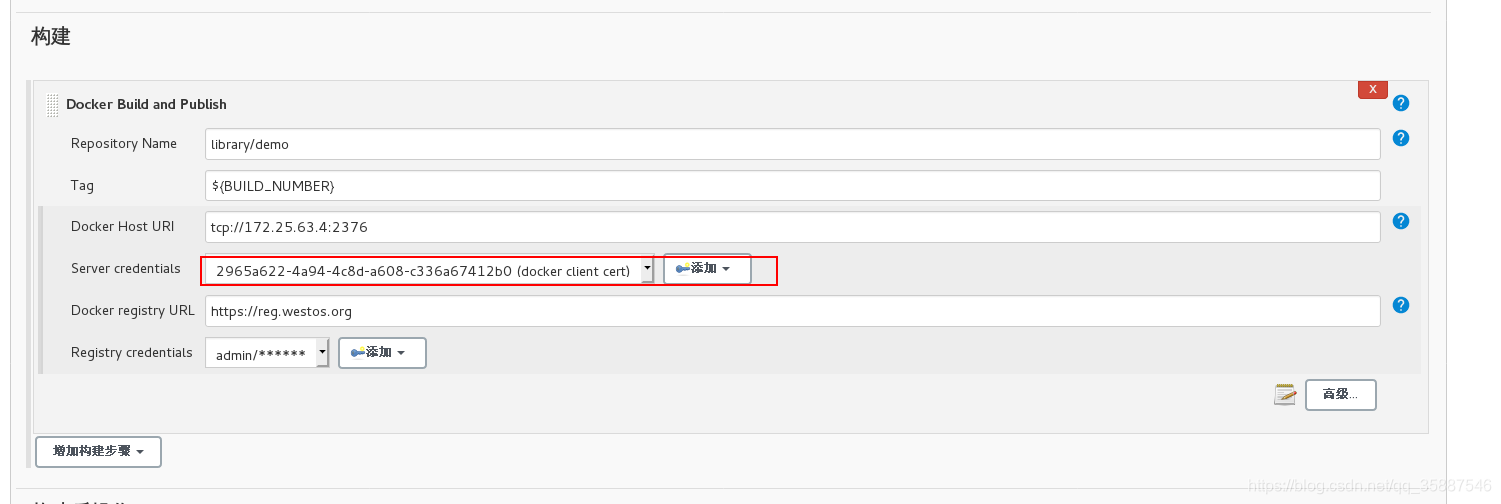

对项目test进行配置：

其中server credentials中添加的信息需要客户端的认证：

[root@server4 ~]# openssl genrsa -out key.pem 4096
[root@server4 ~]# openssl req -subj '/CN=client' -new -key key.pem -out client.csr
[root@server4 ~]# echo extendedKeyUsage = clientAuth >> extfile.cnf
[root@server4 ~]# openssl x509 -req -days 365 -sha256 -in client.csr -CA ca.pem -CAkey ca-key.pem   -CAcreateserial -out cert.pem -extfile extfile.cnf
Signature ok
subject=/CN=client
Getting CA Private Key
Enter pass phrase for ca-key.pem:			#输入刚才的密码

此时就生成了客户端的证书（cert.pem）和key（key.pem）。

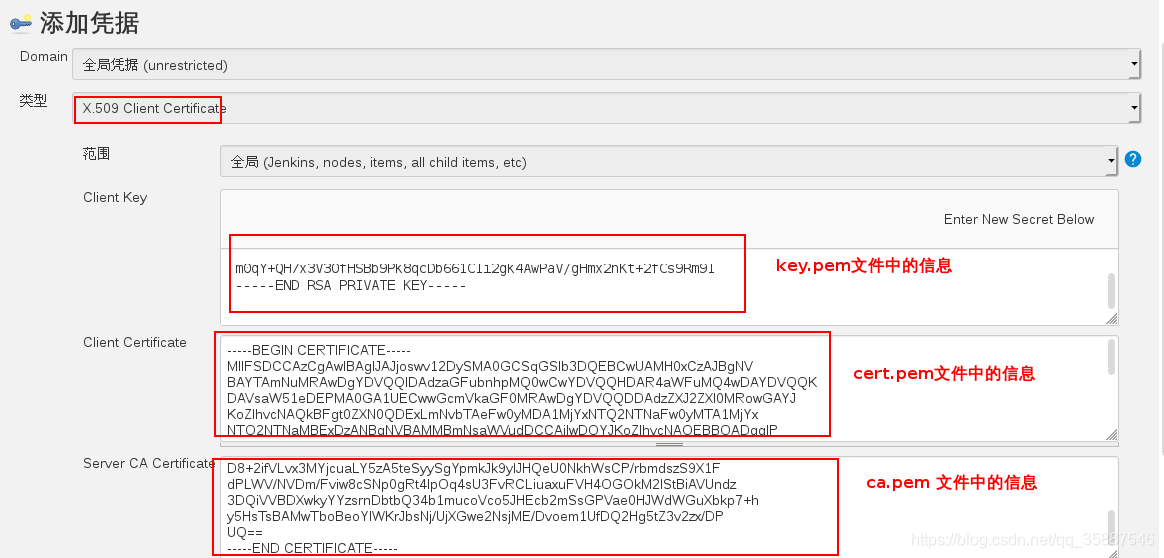

在网页端添加：

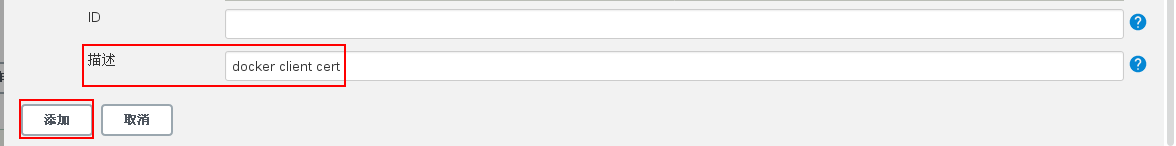

添加描述：

之后保存。使server4能够连接harbor仓库，需要做解析和复制证书。

[root@server4 ~]# cd /etc/docker/certs.d/reg.westos.org/
[root@server4 reg.westos.org]# ls
ca.crt
[root@server4 docker]# vim /etc/hosts
[root@server4 docker]# cat /etc/hosts

172.25.63.3     server3 reg.westos.org

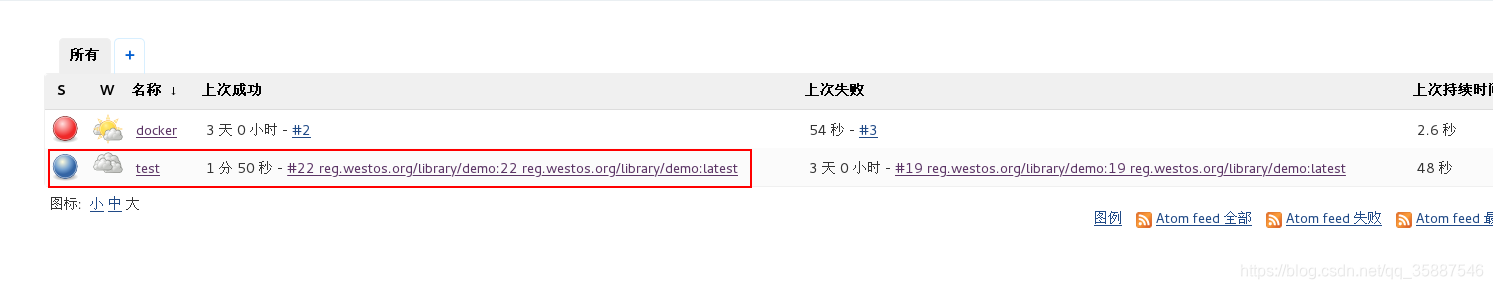

接下来手动触发test项目的更新：
上面的docker项目没有成功是因为我们在docker重启后没有将/run/docker.sock的权限设置为777.

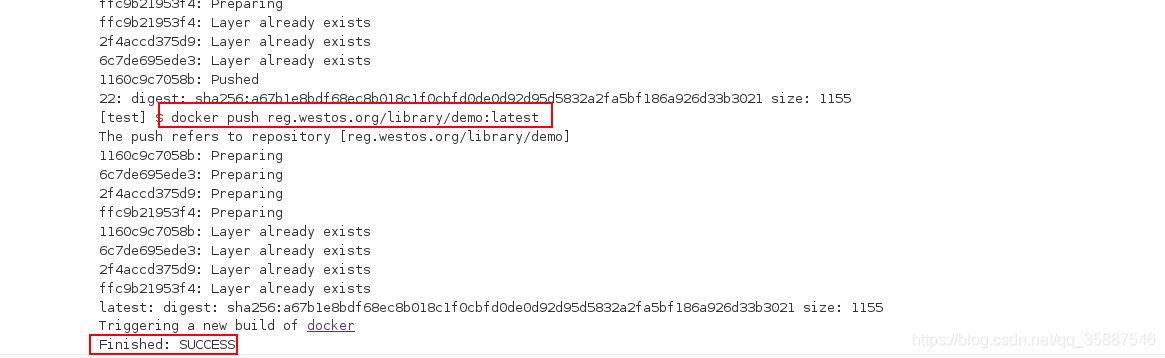

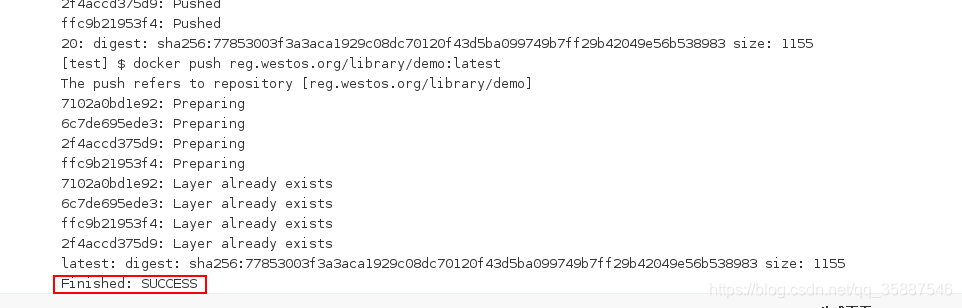

控制台输出成功，查看harbor仓库：

再进行以下整体的流程：

再gitlab主机编写测试文件：

[root@server1 ~]# cd demo/
[root@server1 demo]# ls
Dockerfile  index.html  README.md
[root@server1 demo]# vim index.html
[root@server1 demo]# cat index.html
99999999
99999999
99999999
[root@server1 demo]# vim test.html
[root@server1 demo]# cat test.html
www.test.com
[root@server1 demo]# vim Dockerfile
[root@server1 demo]# cat Dockerfile
FROM nginx
EXPOSE 80
COPY index.html /usr/share/nginx/html
COPY test.html /usr/share/nginx/html

推送：

[root@server1 demo]# git add .
[root@server1 demo]# git commit -m "update v2"

[root@server1 demo]# git push -u origin master

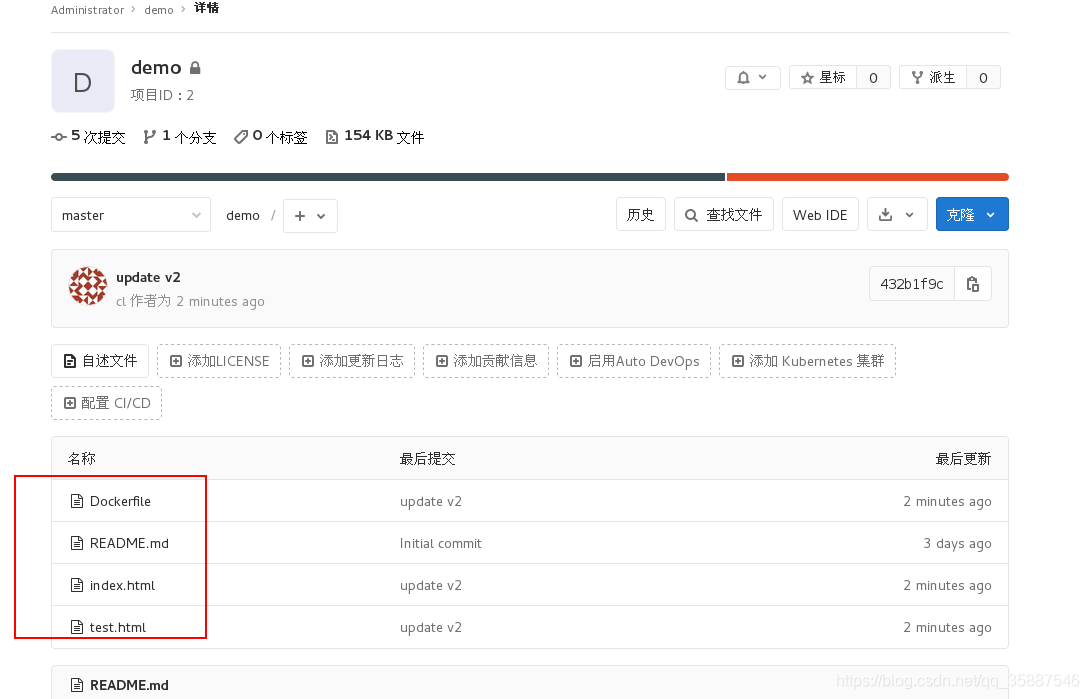

push后查看gitlab：
可以看到gitlab更新成功，之后会触发jenkins的构建：

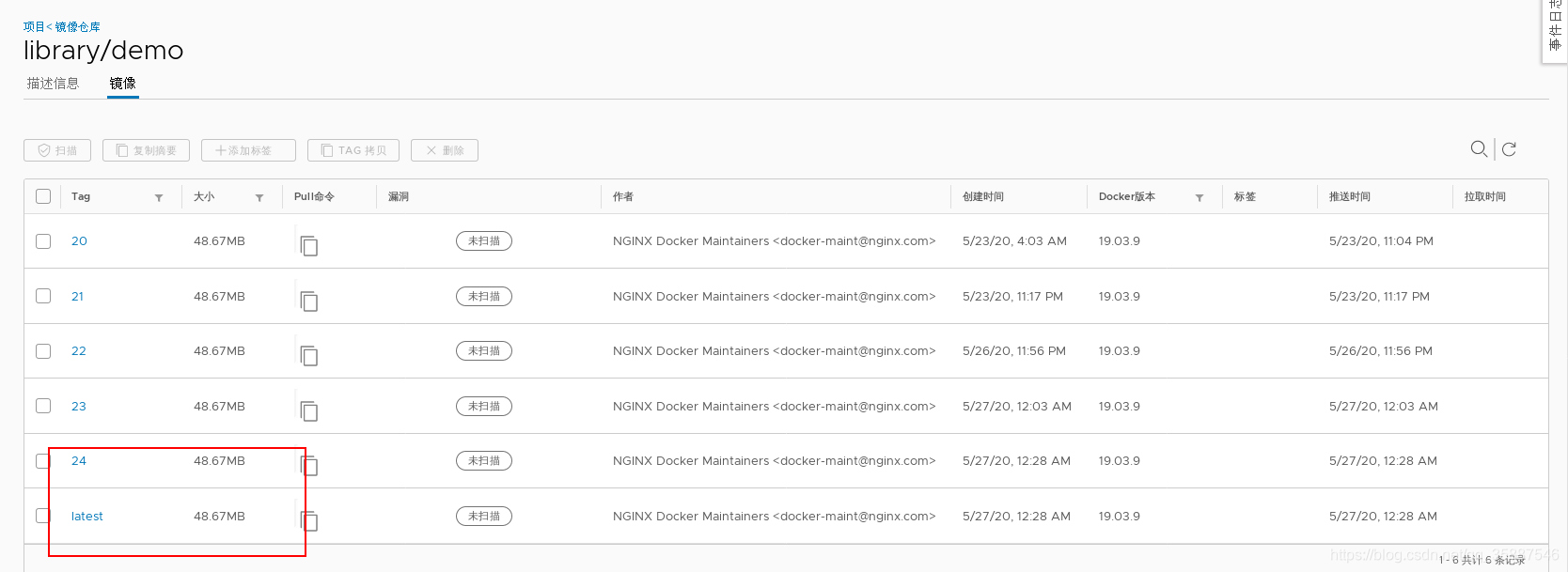

查看harbor仓库：
可以看出仓库也更新了。因此说明整体流程触发没有问题。

三、使用ssh插件远程控制主机

我们之前在docker项目中都是在docker主机的本地启动容器，现在我们尝试使用ssh的方式远程控制主机启动容器。

这里将server4设置为远程ssh主机，也可以再开启一个主机（需要安装配置docker）。

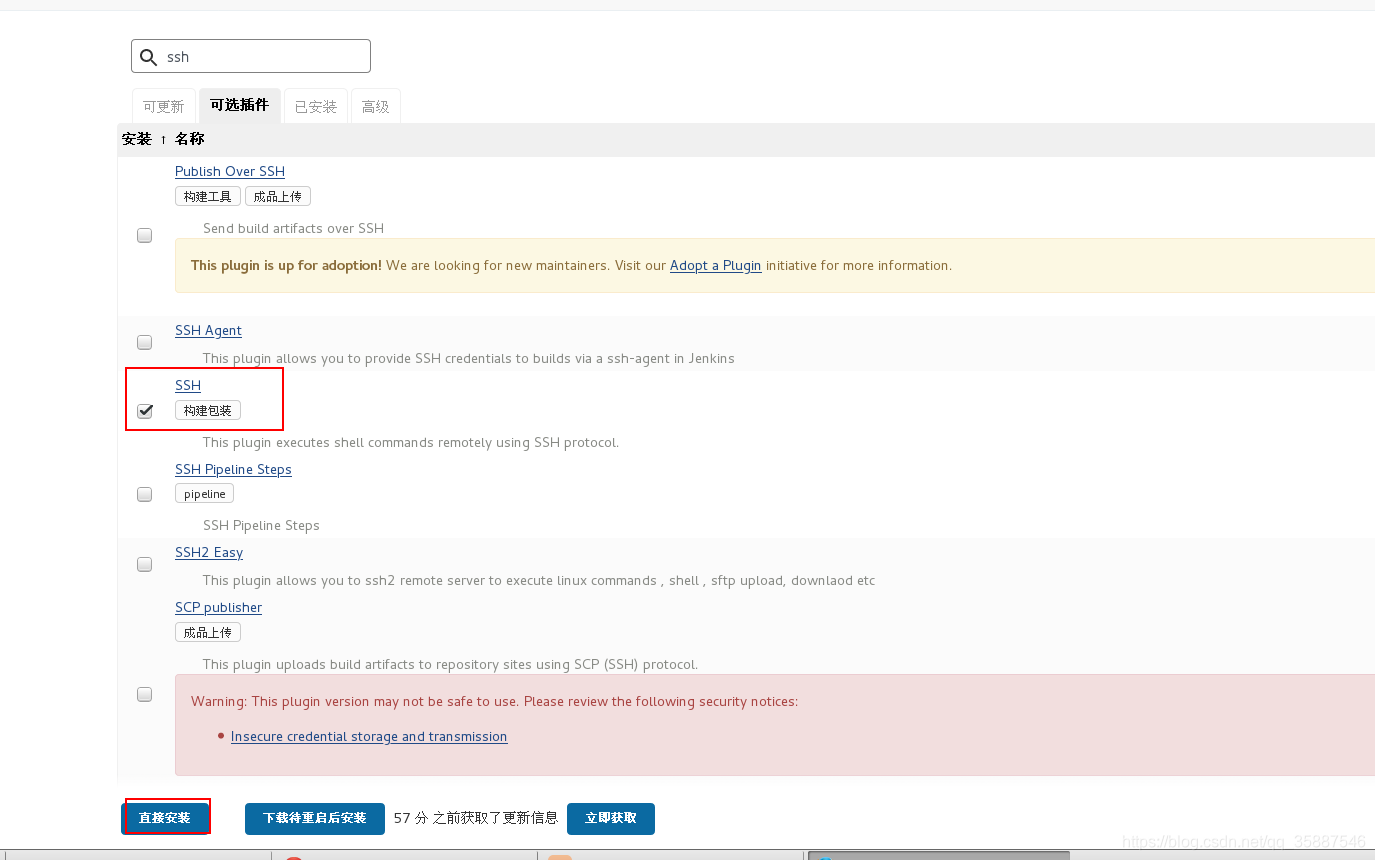

首先安装ssh插件：

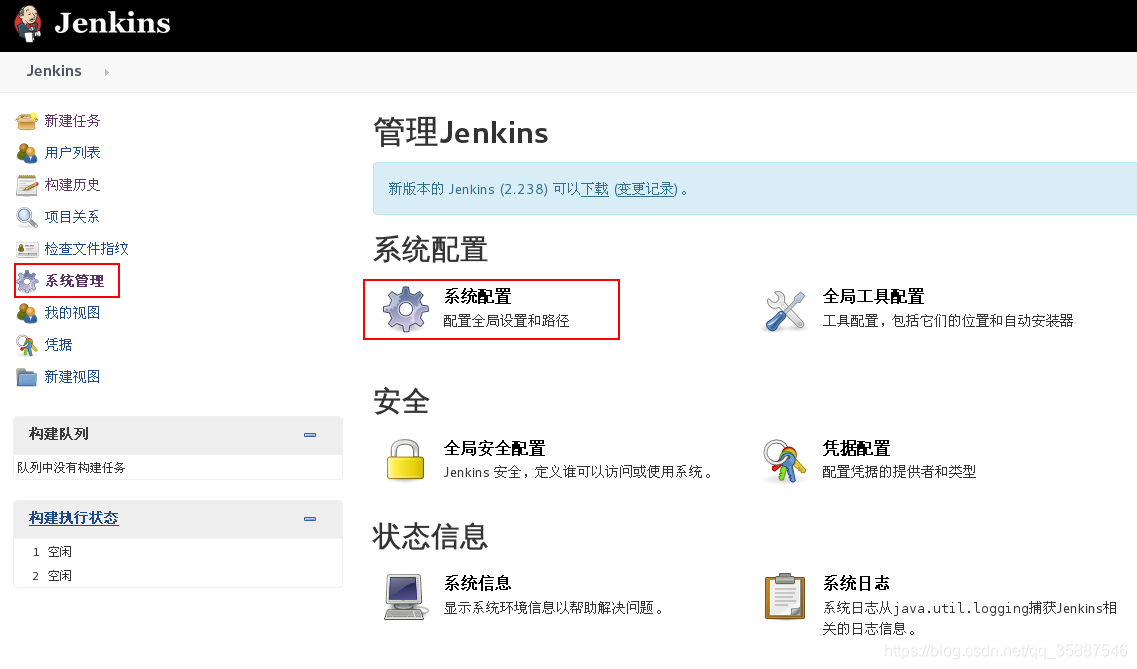

进行jenkins系统配置：

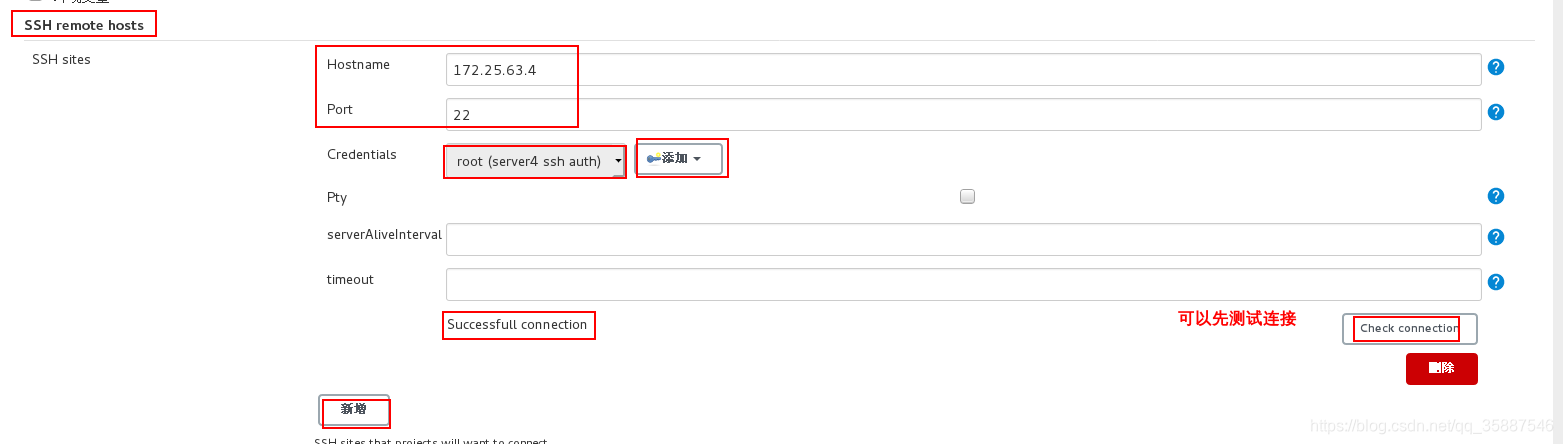

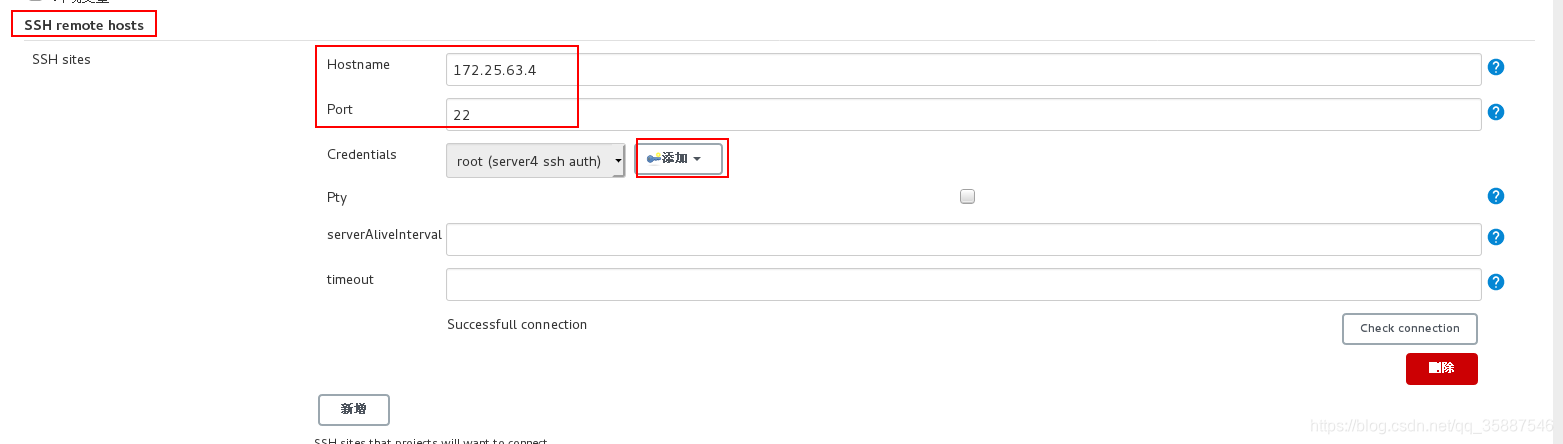

配置ssh远程主机：

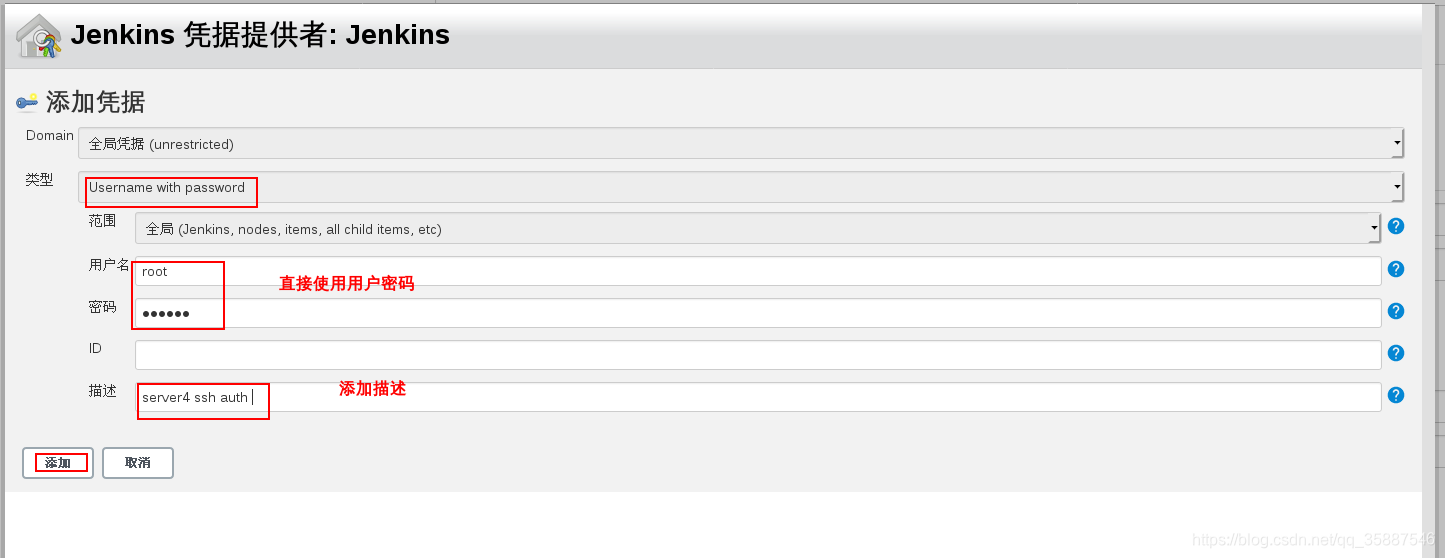

添加认证信息：

保存后配置：

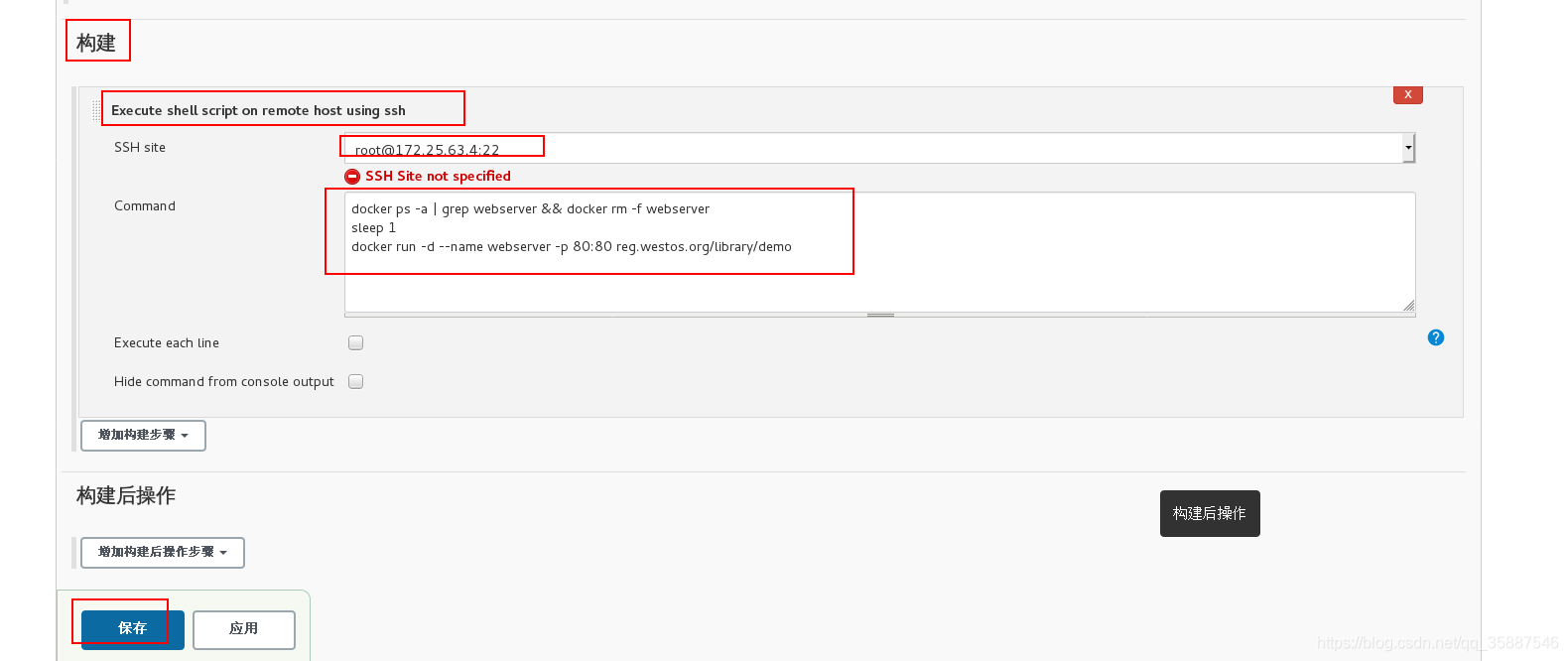

接下来进行docker项目的配置：

保存后就可以进行手动构建了：

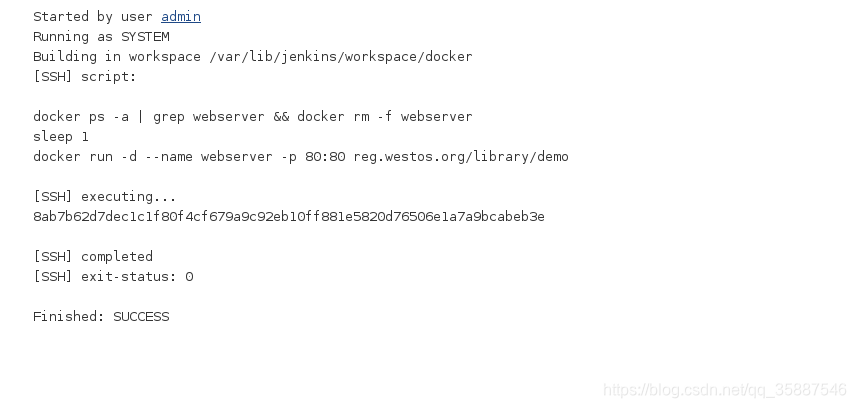

查看控制台输出：

成功。
我们来访问一下：

[root@server4 ~]# curl 172.25.63.4
99999999
99999999
99999999
[root@server4 ~]# curl 172.25.63.4/test.html
www.test.com

可以看出docker项目构建完成。

接下来我们进行一遍完整的流程。

[root@server1 demo]# vim test.html
[root@server1 demo]# cat test.html
www.redhat.com
[root@server1 demo]# git add .
[root@server1 demo]# git commit -m "update v3"
[root@server1 demo]# git push -u origin master

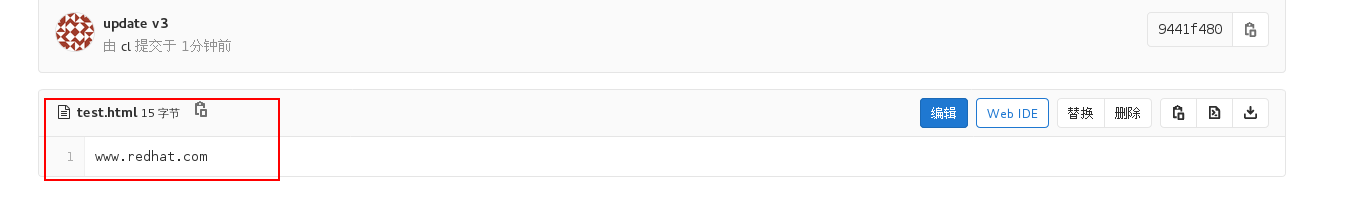

push后查看gitlab已更新：

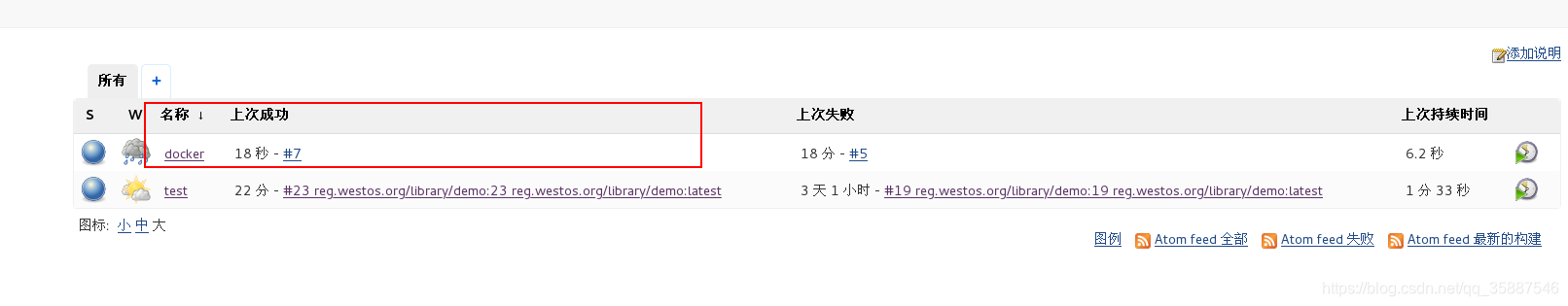

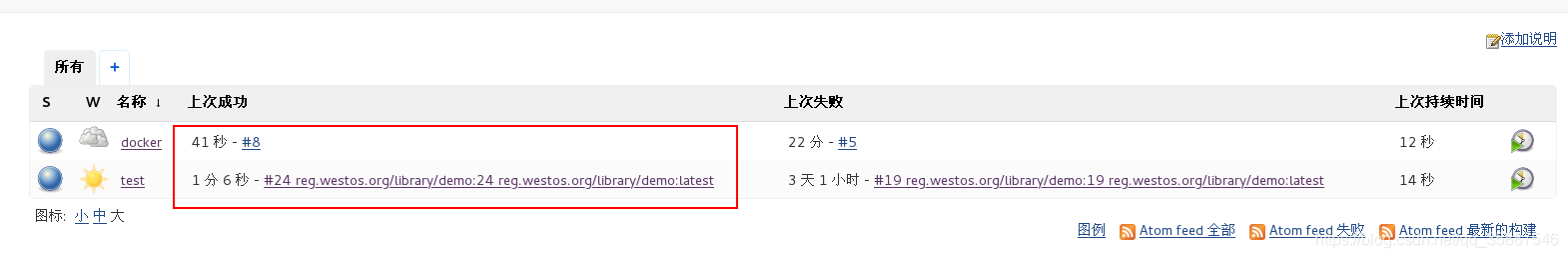

jenkins两个项目均构建成功：

harbor仓库的镜像也更新了：
进行测试访问：

[root@server4 ~]# curl 172.25.63.4/test.html
www.redhat.com

表示这一整套触发成功。
