刚体：不会发生形变

文章目录

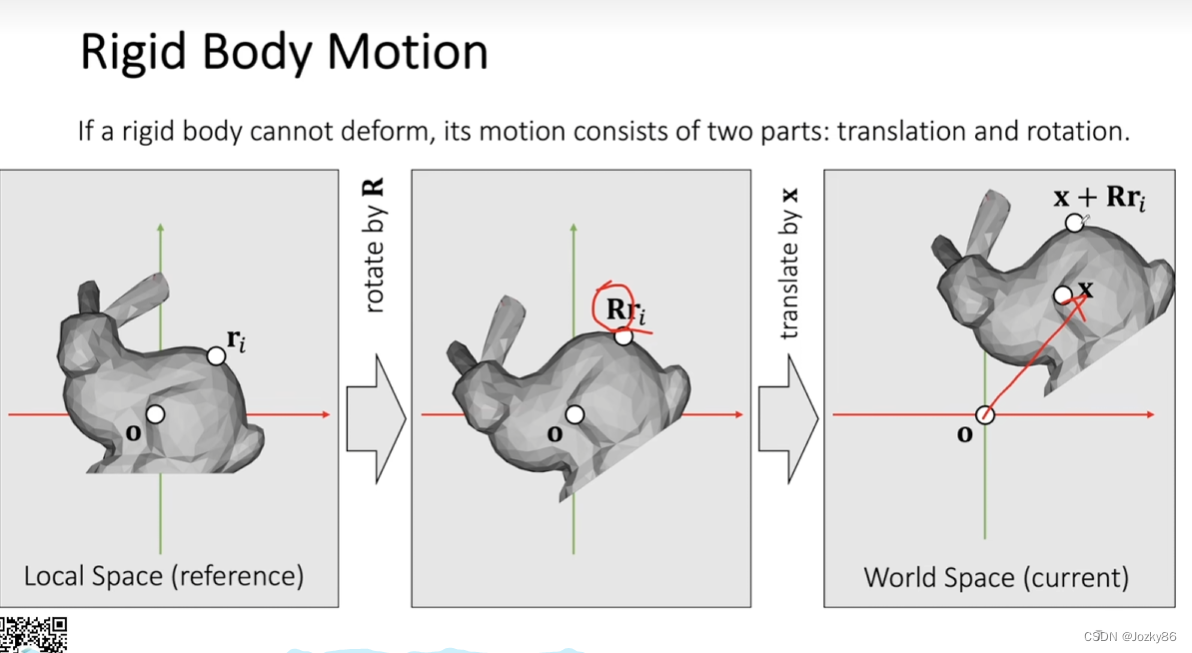

Rigid Body Motion

在这里插入图片描述

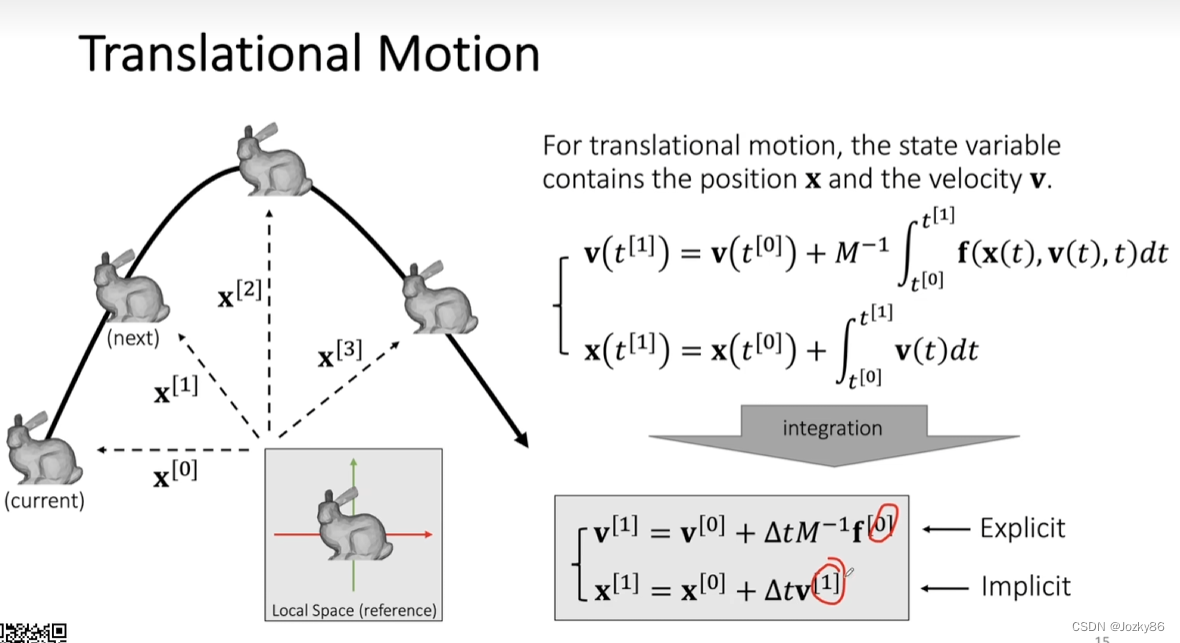

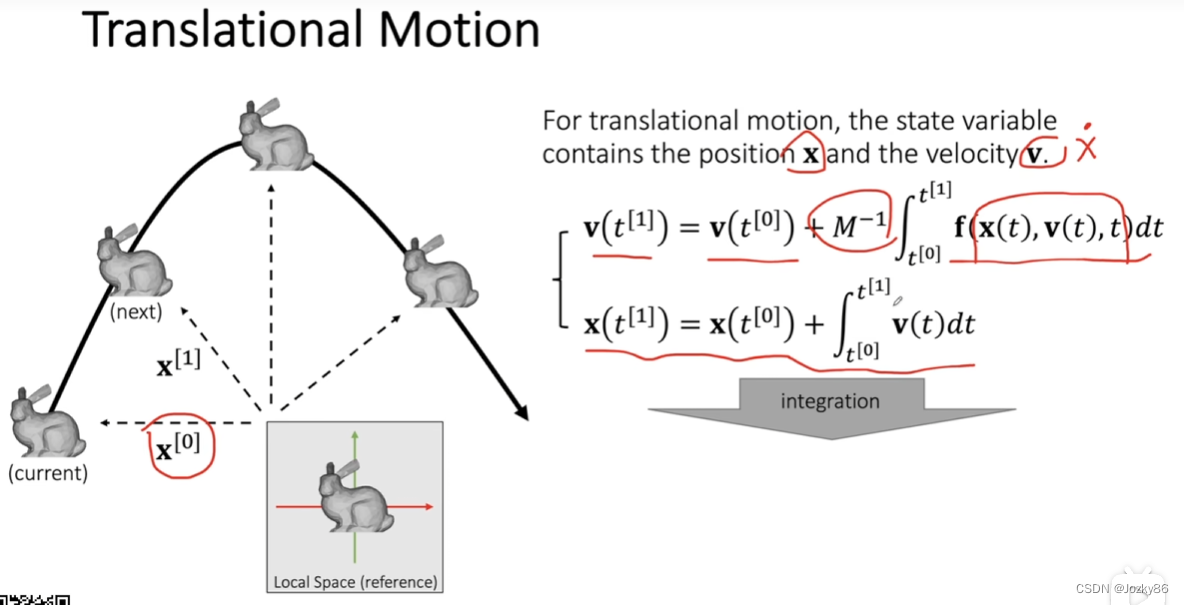

Translational Motion(平移)

在这里插入图片描述

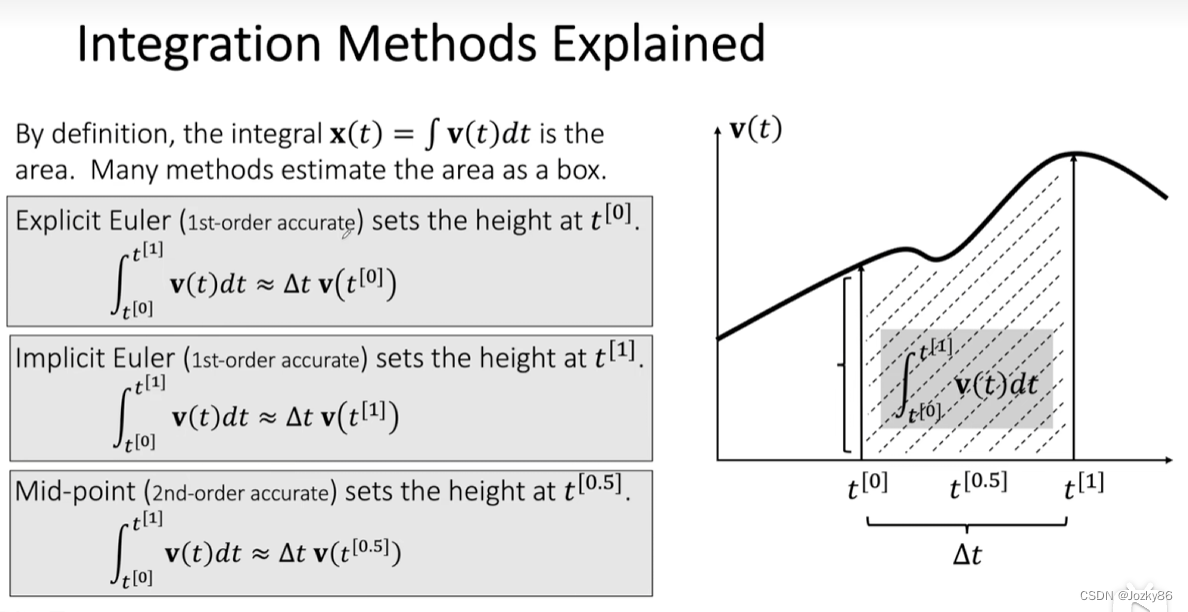

Integration Methods Explained
在这里插入图片描述
在这里插入图片描述

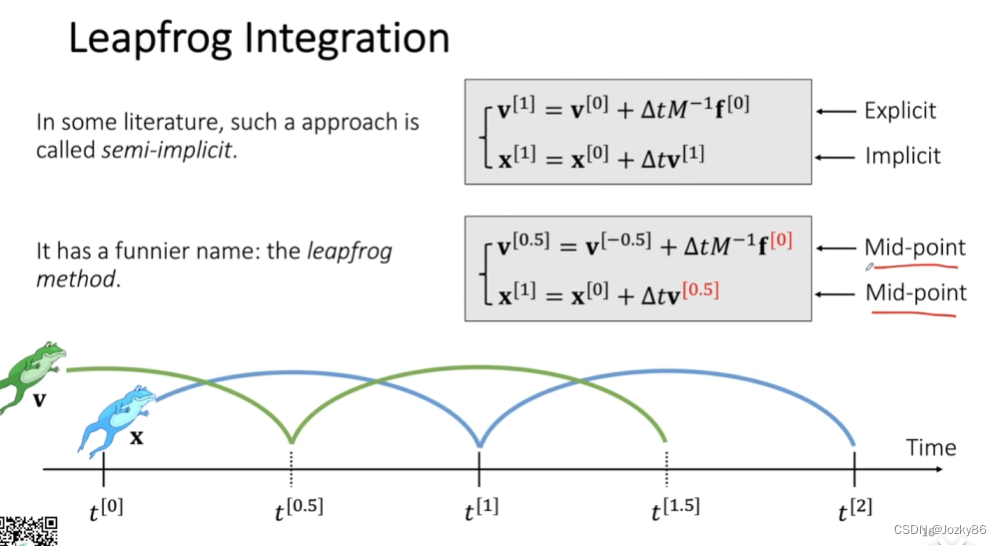

Leapfrog Integration
速度和位置错开
在这里插入图片描述
可以简化，直接忽略阻力，将速度进行衰减
在这里插入图片描述
Rigid Body Simulation
在这里插入图片描述

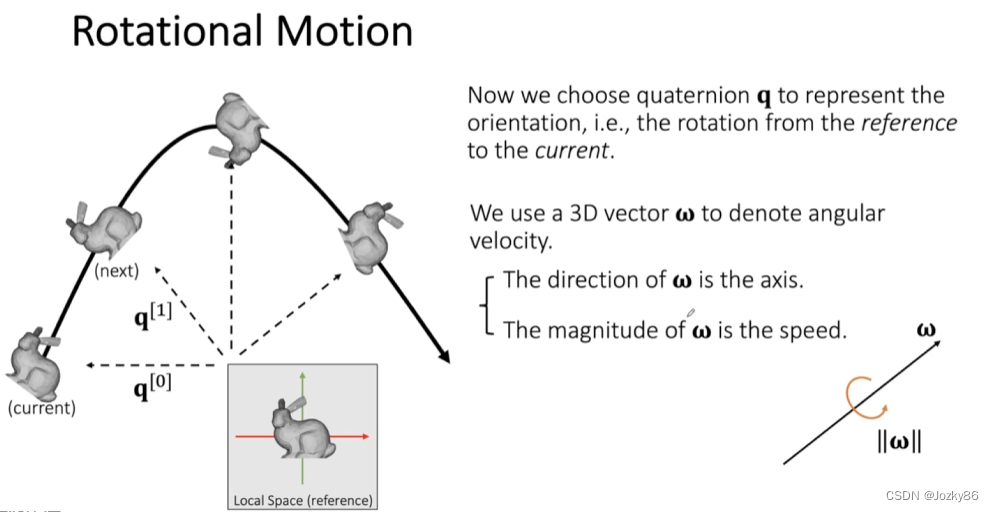

Rotational Motion(旋转)

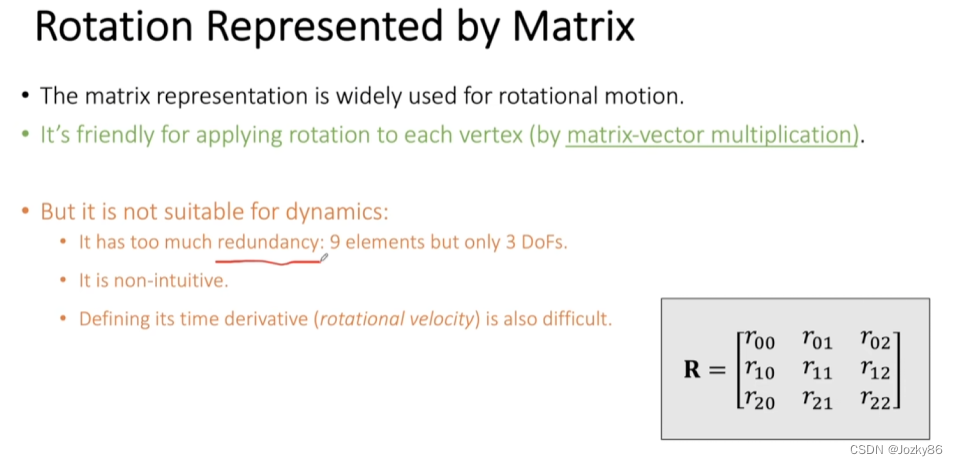

通过矩阵旋转

缺点：1.冗余 2.不直观 3.求角速度很难
在这里插入图片描述

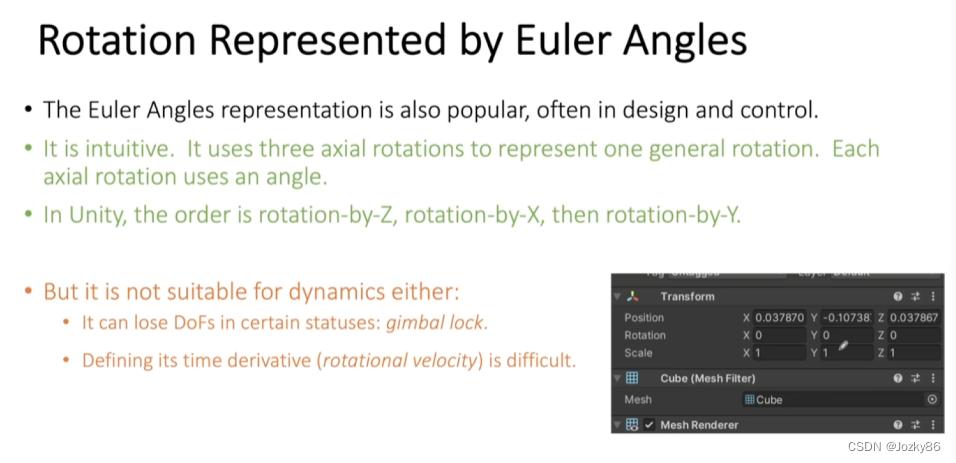

通过欧拉角旋转

在这里插入图片描述

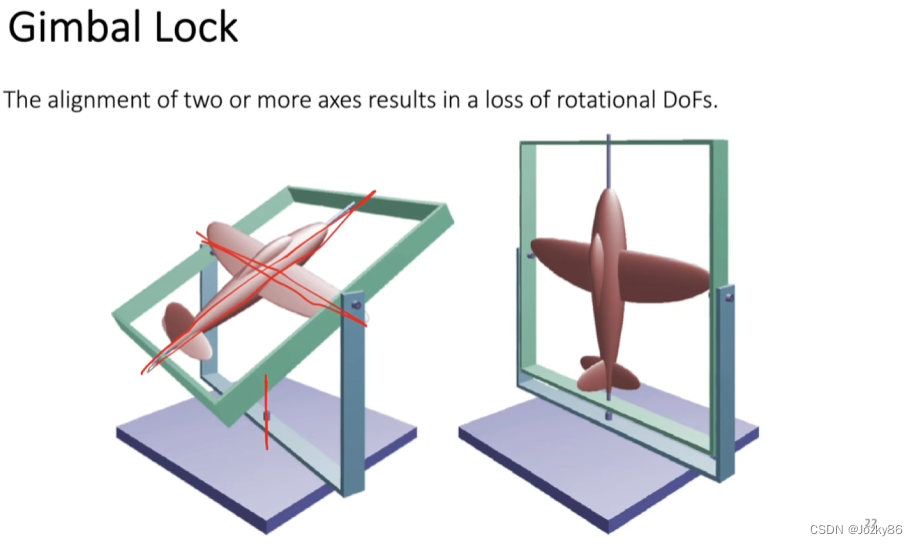

举例：有三个旋转轴，有时会丢失自由度
在这里插入图片描述

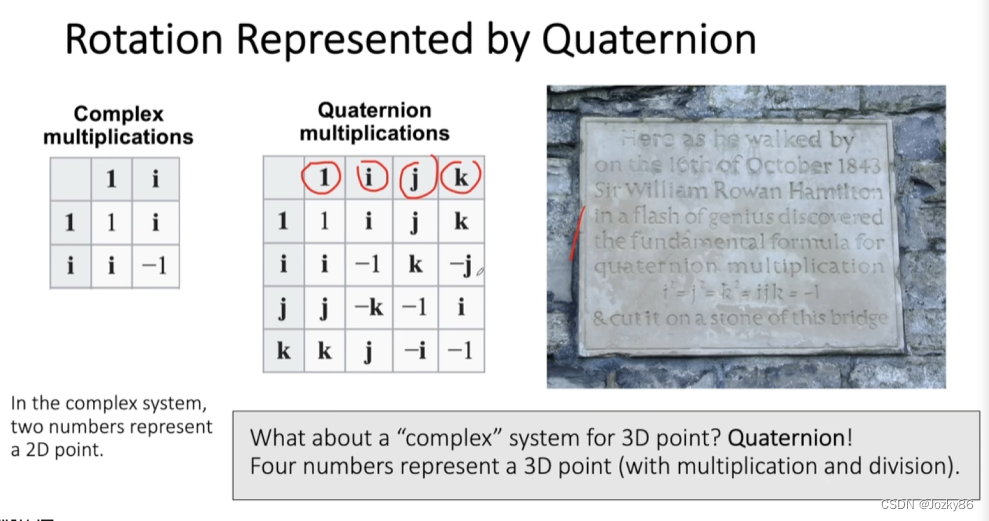

Quaternion

1是实数，ijk是虚数
在这里插入图片描述

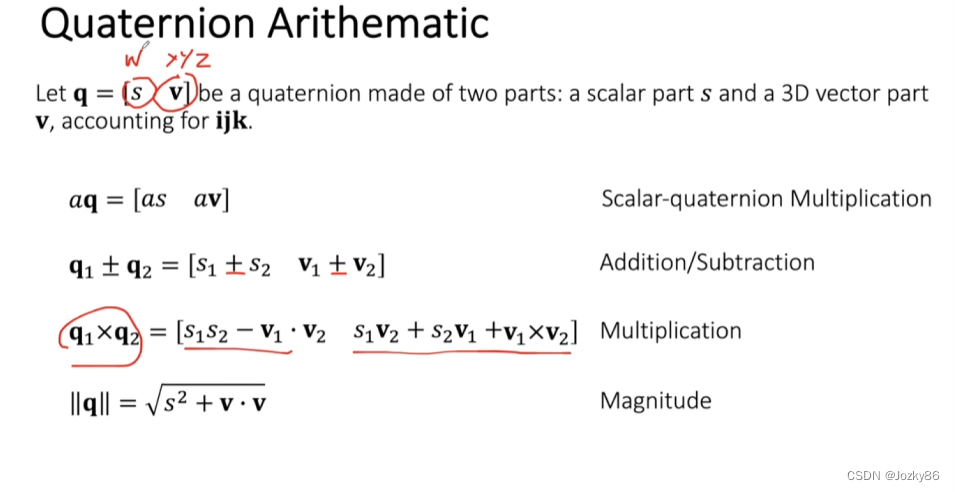

运算准则：
实部对应四维超球体的旋转，并控制三维球体大小，虚轴控制三维的旋转
在这里插入图片描述

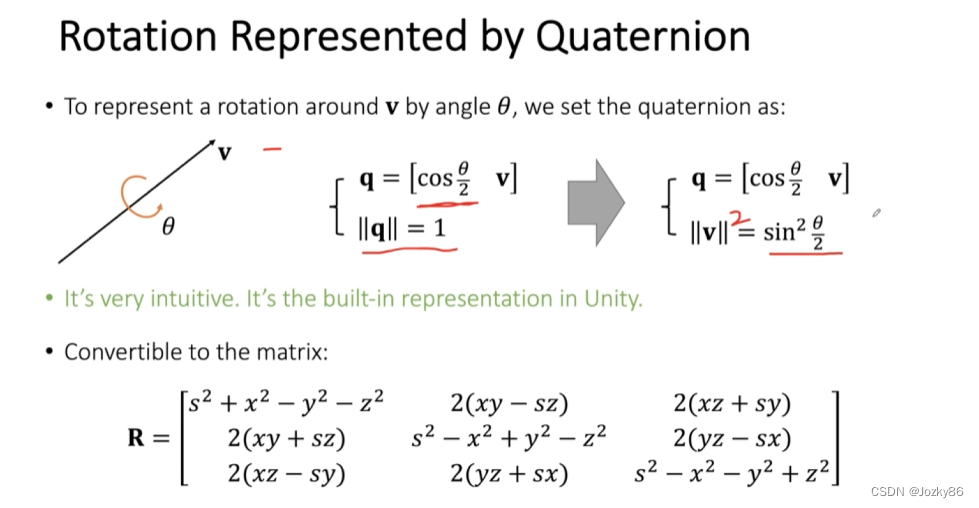

q是一个四元数，但是旋转只有三个自由度，所以需要把自由度约束一下
在这里插入图片描述

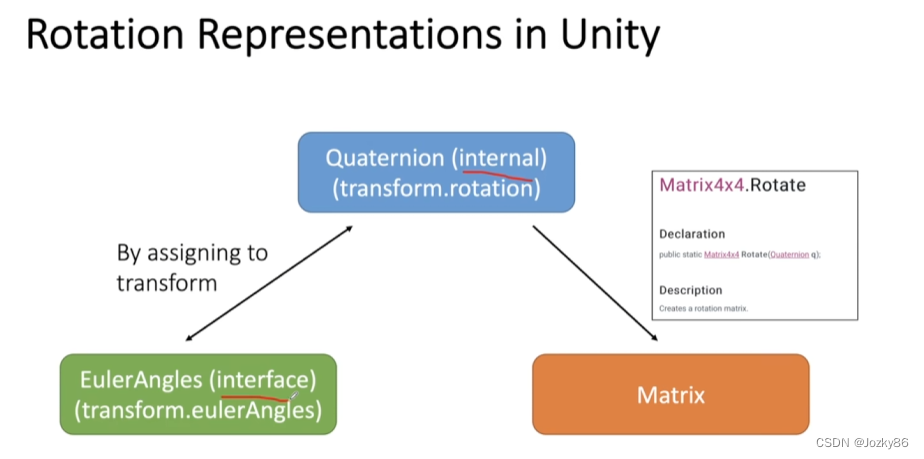

在Unity中的旋转方式，通过赋值可以实现Q和E两者的转化
在这里插入图片描述
在这里插入图片描述

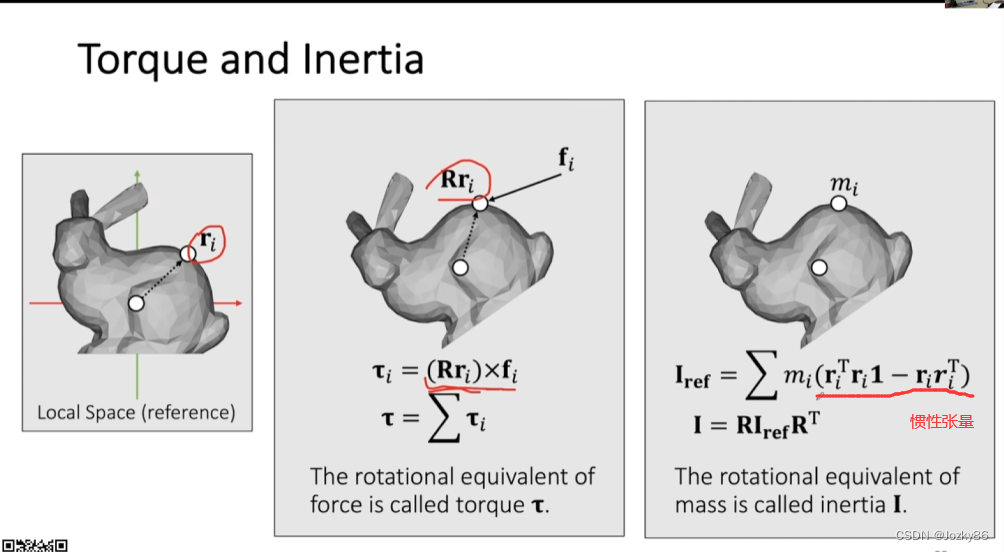

Torque and Inertia(扭矩和惯性)

在这里插入图片描述

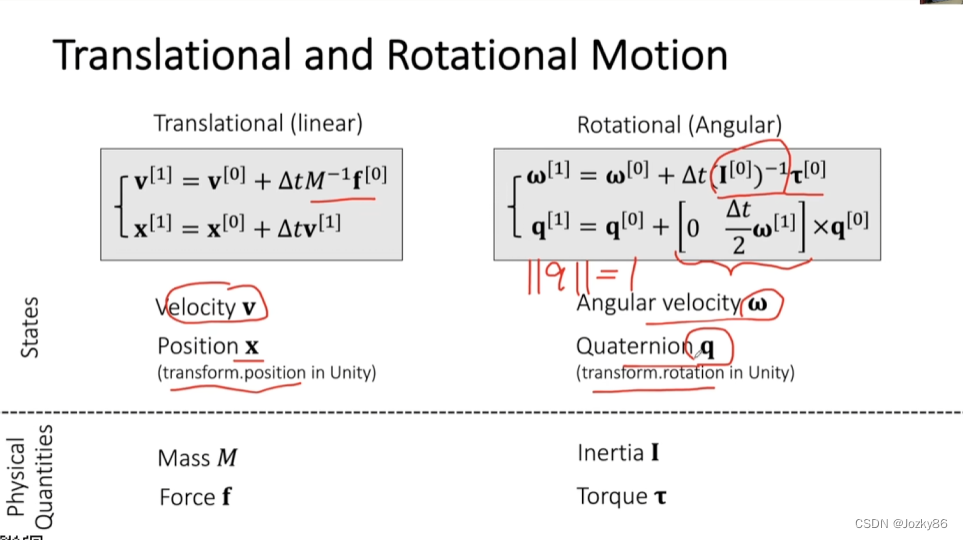

Translational and Rotational Motion

速度v和角速度需要自己定义
位置x和Quaternion q不需要
这四个变量描述刚体变换
在这里插入图片描述
记得norm一下
在这里插入图片描述

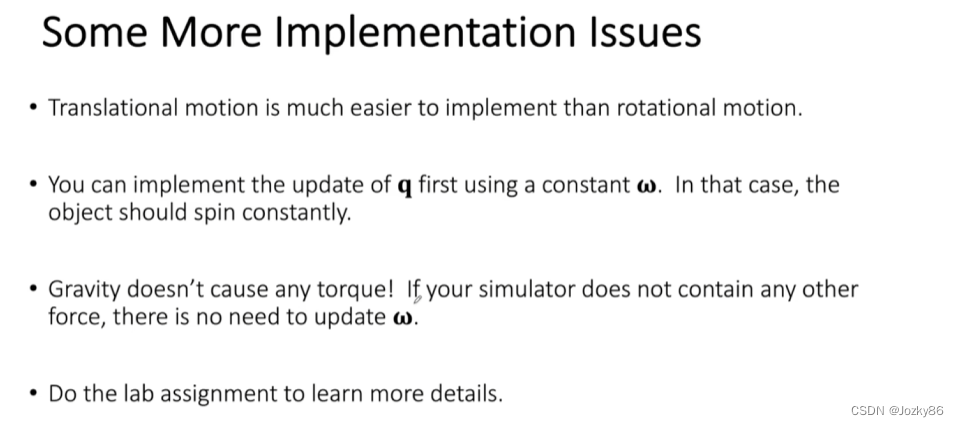

一些实践的细节：

  1. 平移比旋转容易，先写平移，后写旋转
  2. 先使用常数角速度
  3. 重力不造成任何力矩
    在这里插入图片描述

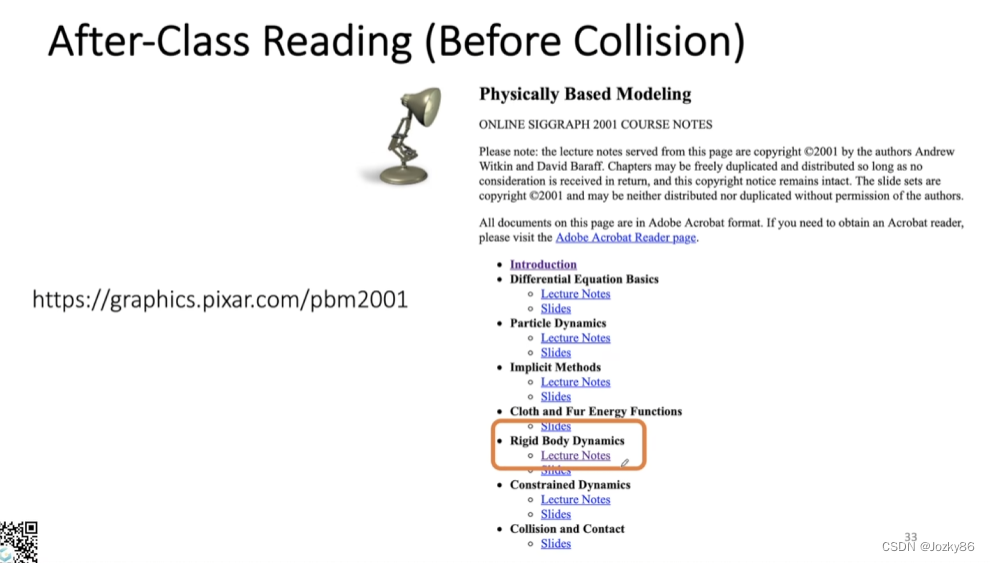

    选读：
    在这里插入图片描述
