概述
由于本人之前开发过一段时间Android，一直想使用一款高效率开发工具来开发STM32，是否能像开发Android、Java、前端他们那样，达到敏捷开发效果呢？当然是有的了。该款IDE那就是Visual Studio IDE，很好用，说到这，当然网上也有一款Code IDE同样也很受欢迎，它就是Clion IDE，网上也有教大家搭建开发STM32或者其它的ARM系列的开发环境，这篇文章只讲解基于Visual Studio IDE搭建STM32开发环境，如果你不喜欢这个IDE，也可以阅读我之前写的一篇基于Clion IDE开发STM32开发环境，文章：链接。好了，废话有点多，进入正题。^_^
一、环境配置：
下载Visual Studio2017，我们只需下载社区版本即可，开发STM32完全够用了：链接
当然你也可以去官网下载最新的版本，或者自己喜欢的版本，链接，其它版本还没验证过估计有问题。小白的安装方式，下一 步，下一步，完成即可。（注：这里需要注册一个账号，登录即可）。
1、安装Visual Studio2017简述
2、下载VisualGDB-5_4-r3，链接。官网下载链接，VisualGDB-5.5-preview3和谐版 链接

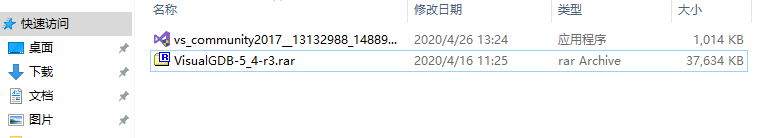

3、下载完所有的安装包，如下所示
4、安装步骤
5、这里我默认安装在C盘，要是想安装其它盘选择"Custom installation"选项即可。
1)、Quick installation
2)、Custom installation
6、VisualGDB安装前VS工具栏没有找到它，如下所示：

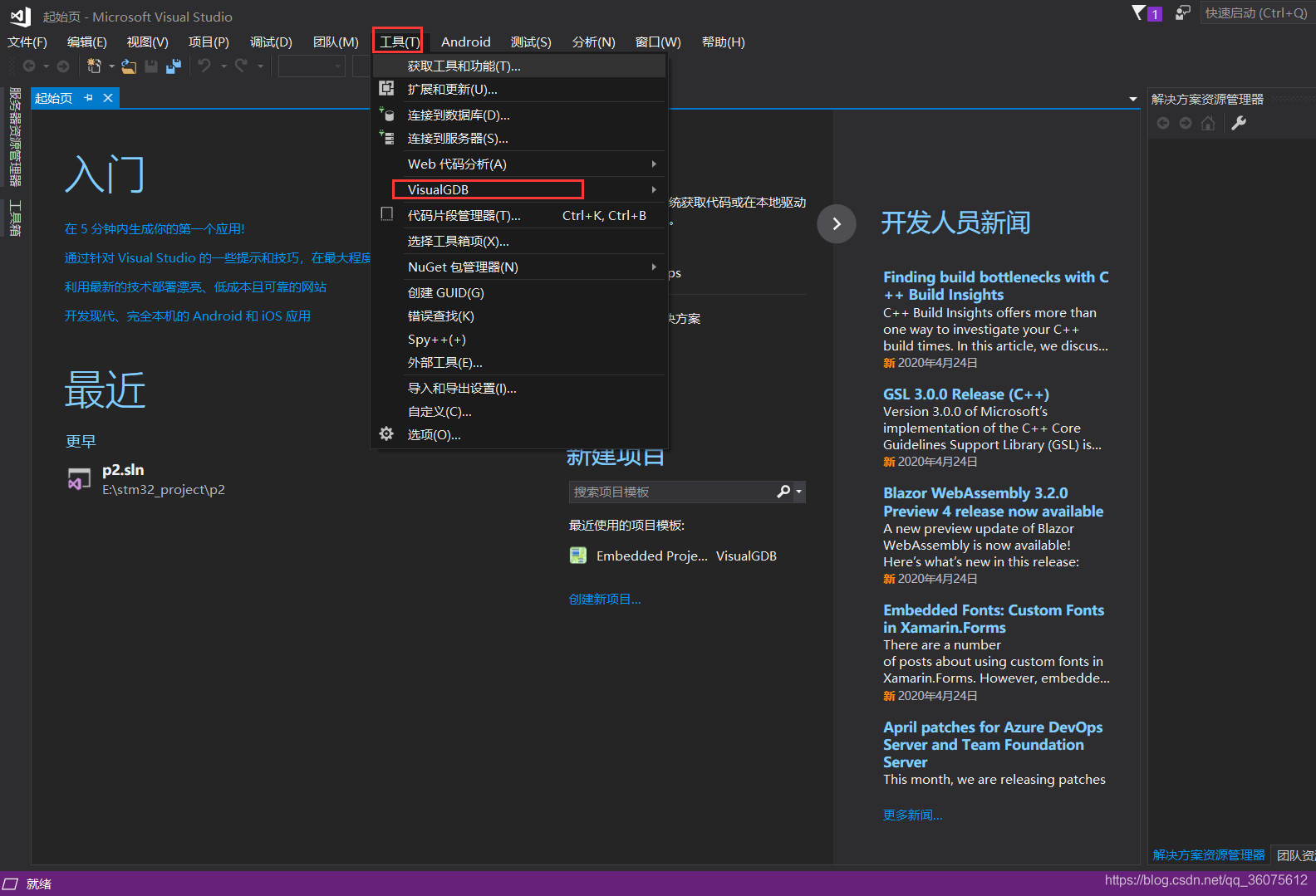

7、安装好后，重新打开VS IDE，在工具栏就能看到VisualGDB了，如下所示：
8、先来看看这个插件的强大之处吧！好奇的盆友可以去官网了解了解。在这我就点到为止了。
9、STM32CubeMX 图形生成代码工具：官网链接

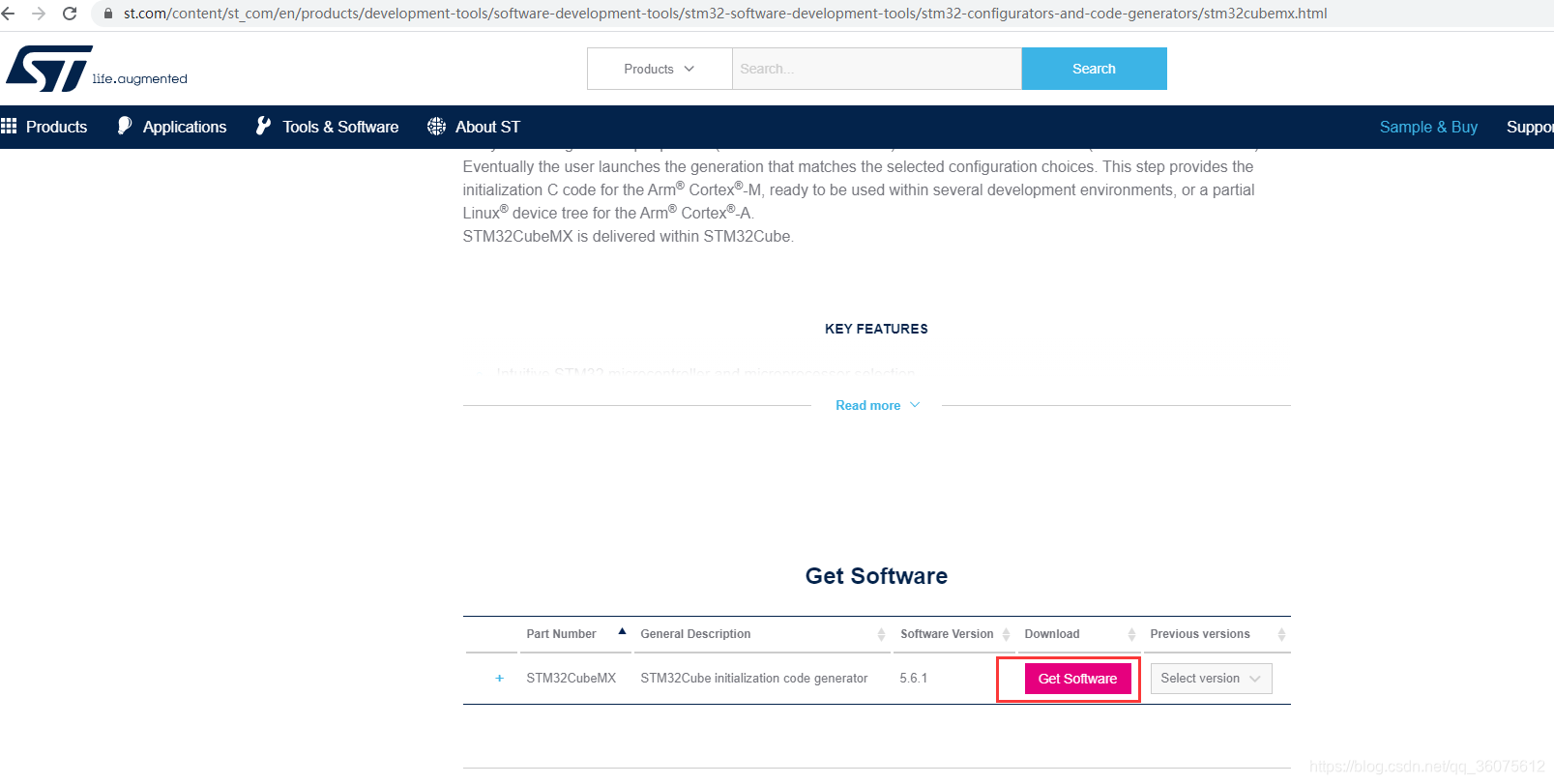

进来后，如下所示：

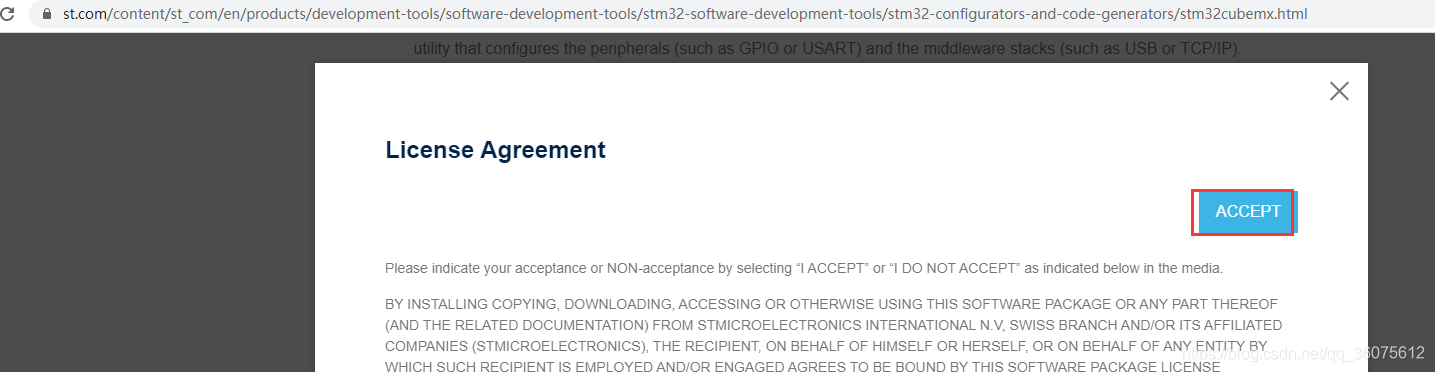

接着进入到下面所示界面：
如果，没有账号，注册一个账号登录，下载，在这就不详细介绍安装过程了，同样也是小白安装步骤，下一步，下一步，安装完成。
二、开发步骤
（注：这里是基于STM32F103CBT6这款芯片生成代码，其它款芯片看官根据自己的需要选型即可。）

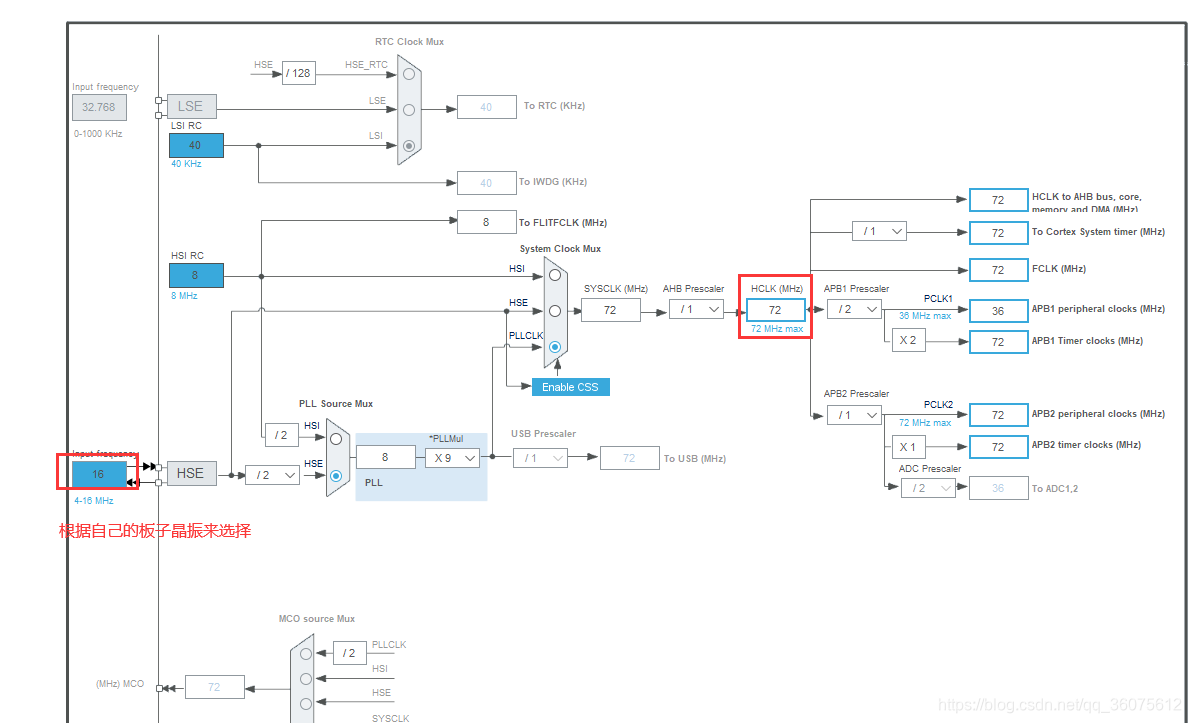

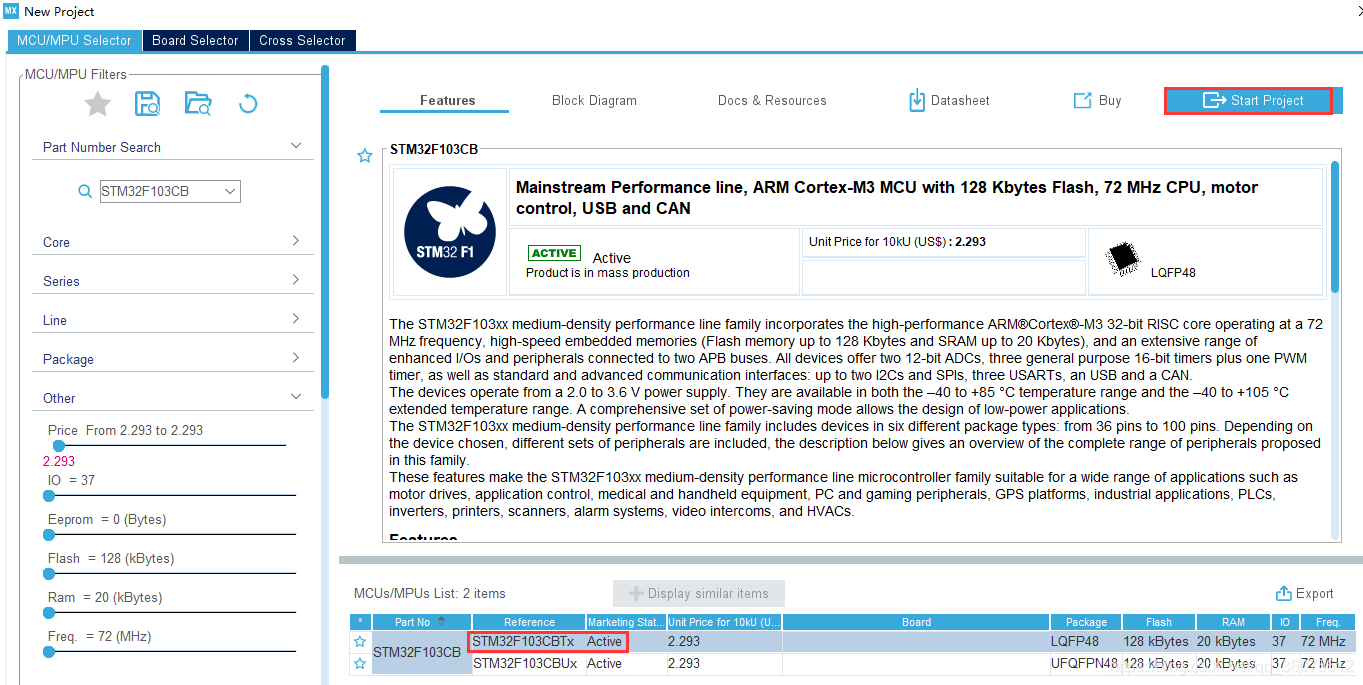

1、STM32CubeMX配置基础工程代码
工程项目生成后如下所示：
2、Visual studio IDE编码

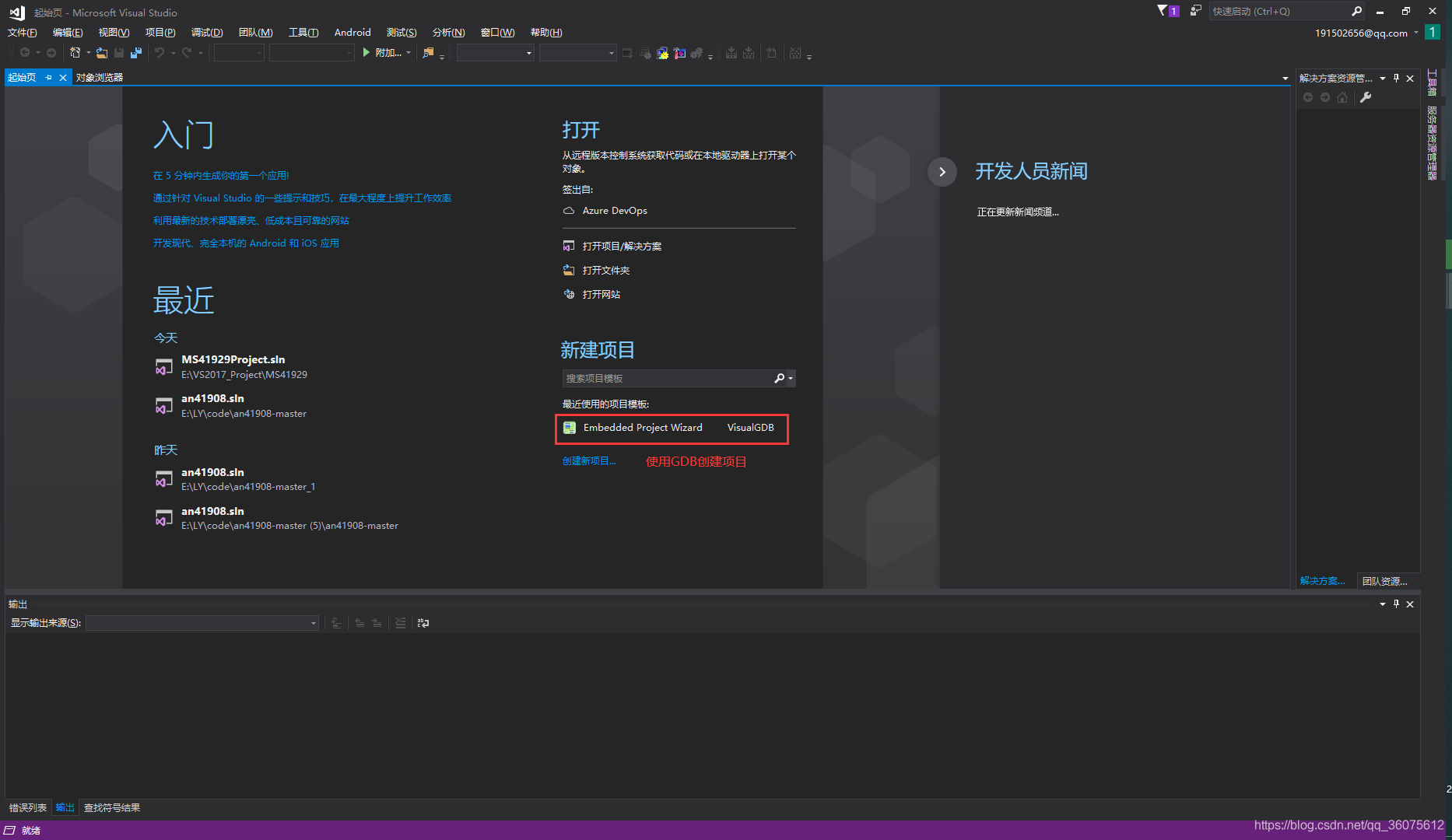

1）、打开Visual studio IDE

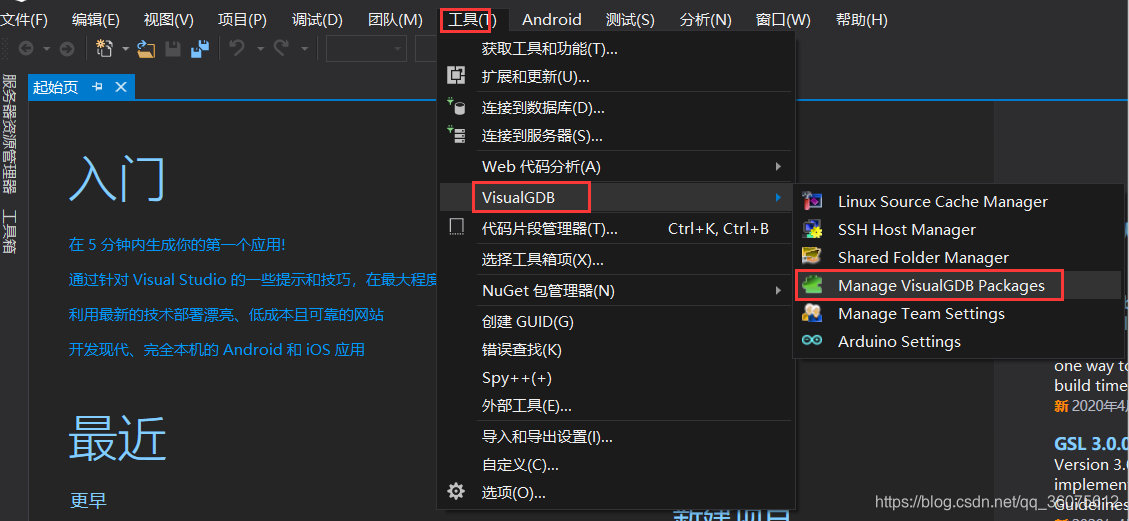

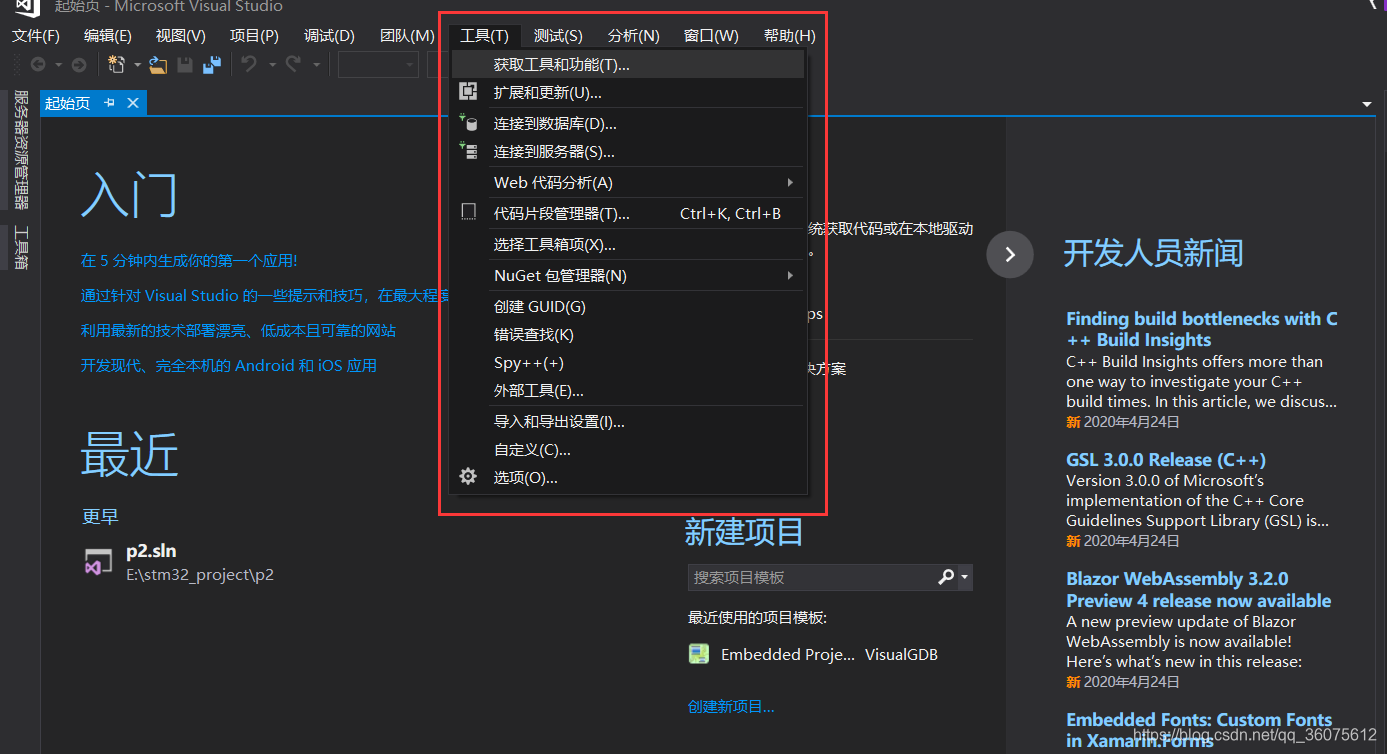

- 安装ARM toolchain工具，在栏目中找到 “工具>>VisualGDB>>Manage VisualGDB Packages”，如下所示：
- 也可以安装旧版
紧接安装"STM32 Devices"，即可。 - 安装好后就是如下图所示：
3、调试方式介绍

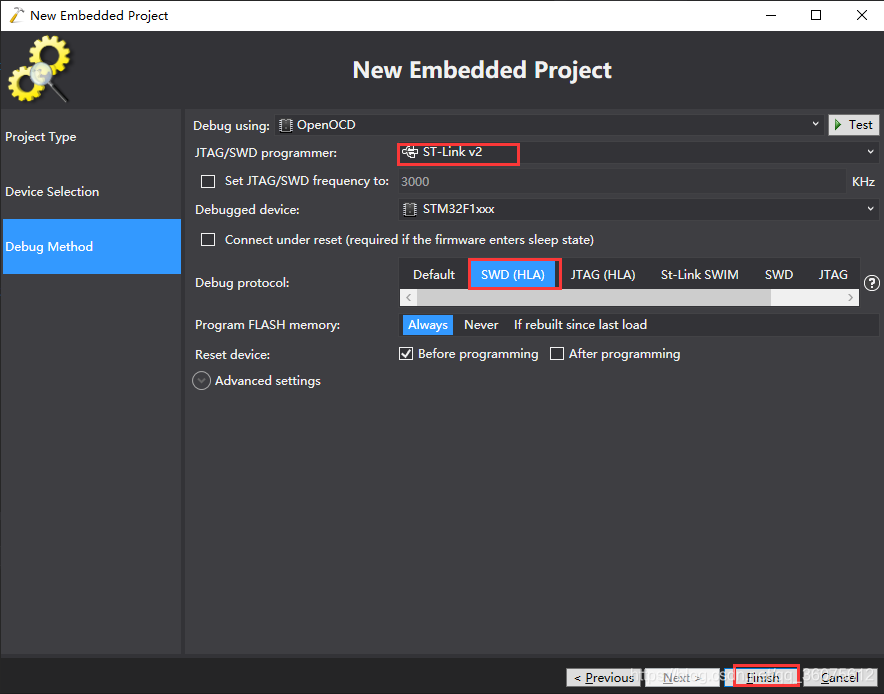

1、使用Debug Methods -> OpenOCD中的ST-Link调试方式：
(1)、ST-Link 调试方式：

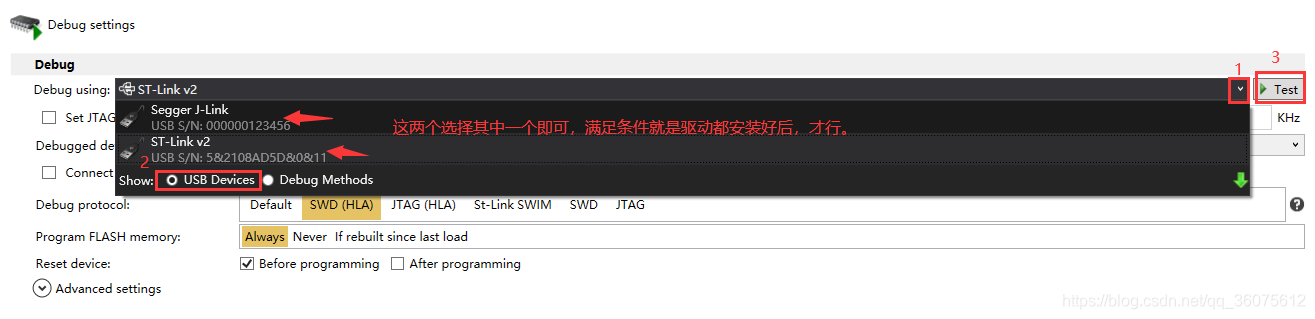

2、使用USB Devices方式
(2)、JLink 调试方式：(需要安装：JLink_Windows_V644f.exe 软件，链接)
JLink_Windows_V644f.exe，安装过程，小白安装方式，下一步下一步，安装即可。
安装好后，接着按照下面的操作进行即可。

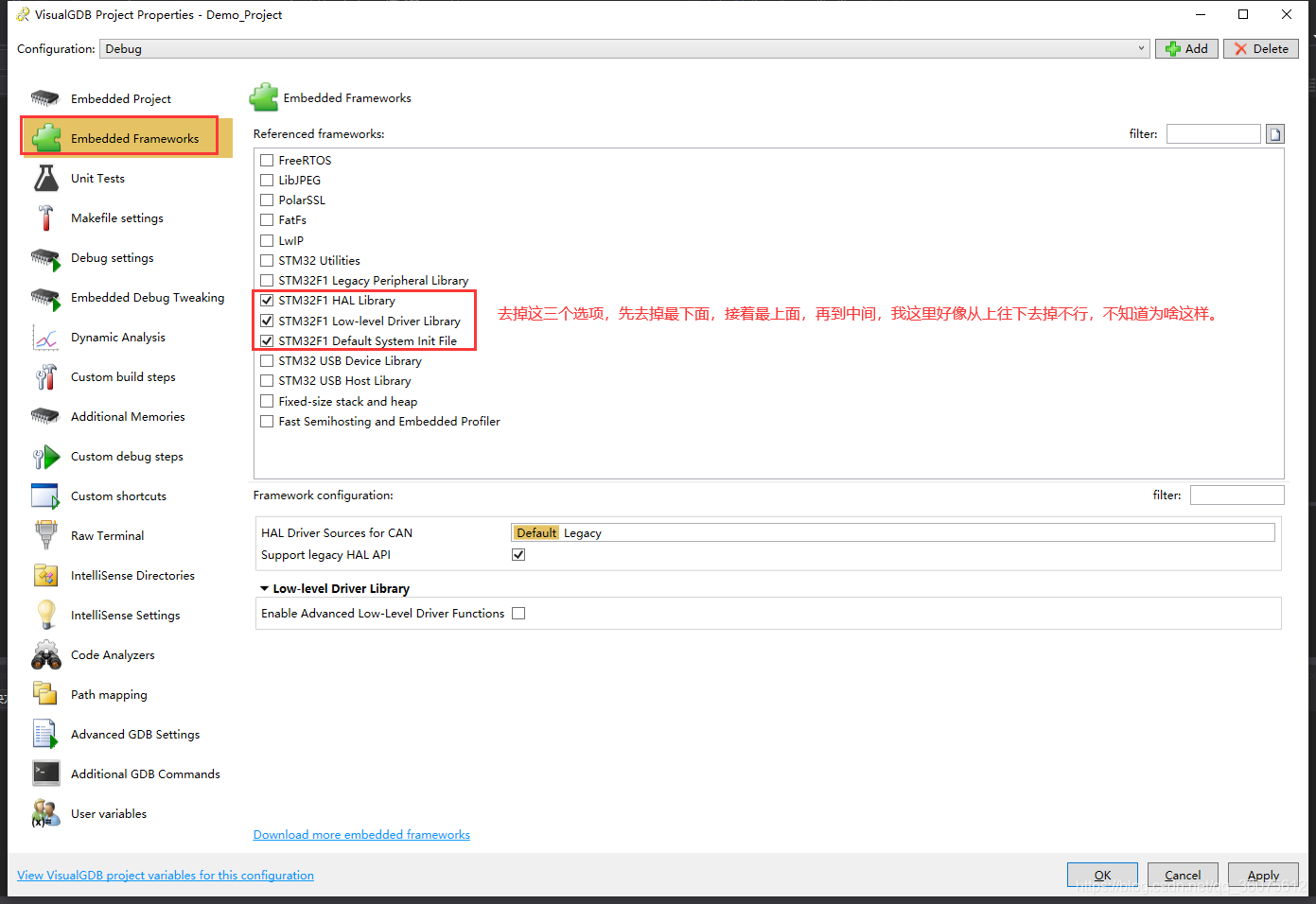

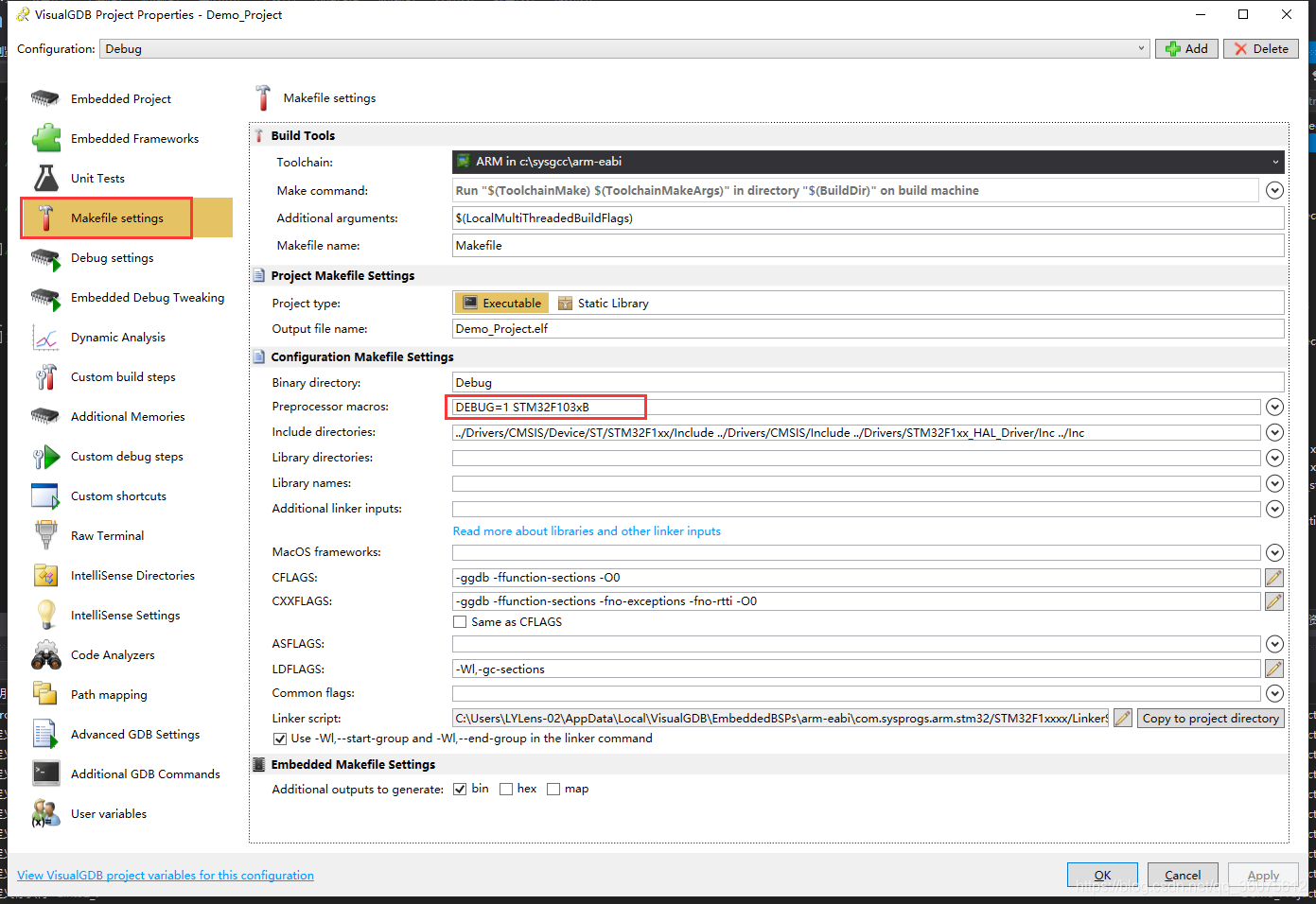

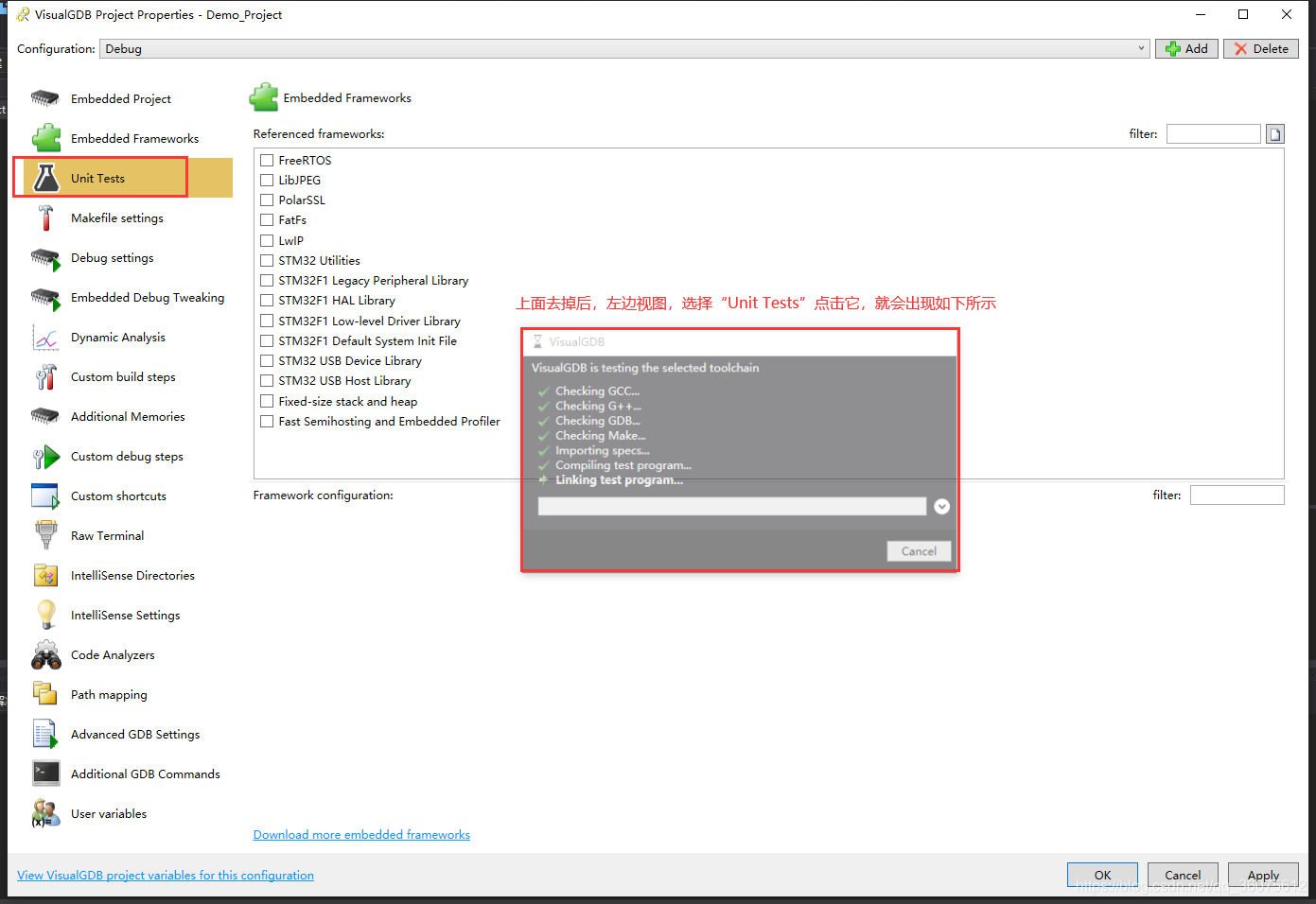

此时鼠标，选中“Demo_Project”，会弹出一个窗口，选择使用“VisualGDB Project Properties”打开。如下所示：
这里先关掉当前窗口，需要到项目中复制芯片型号，当然，你自己记得，能写出来也可以。

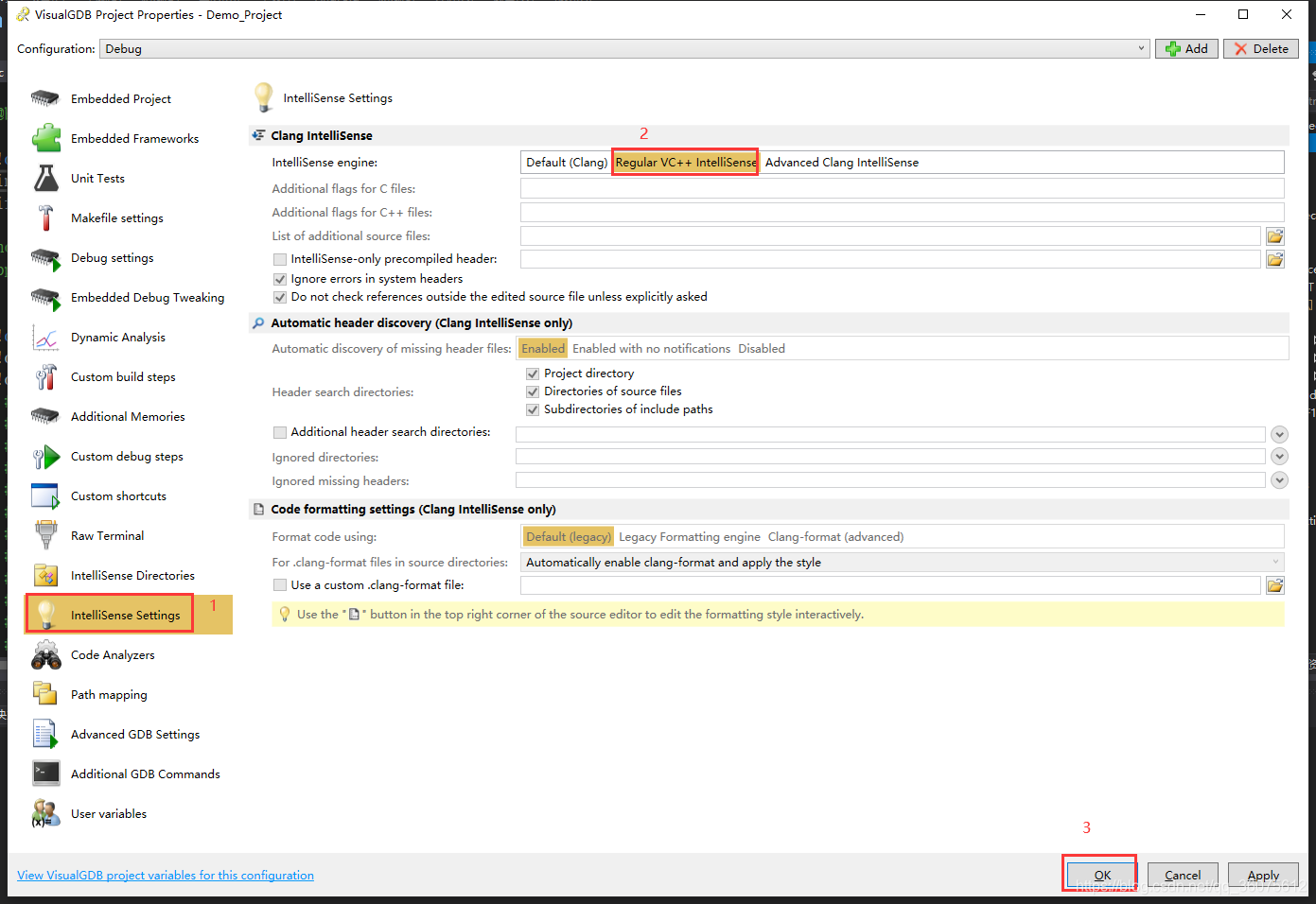

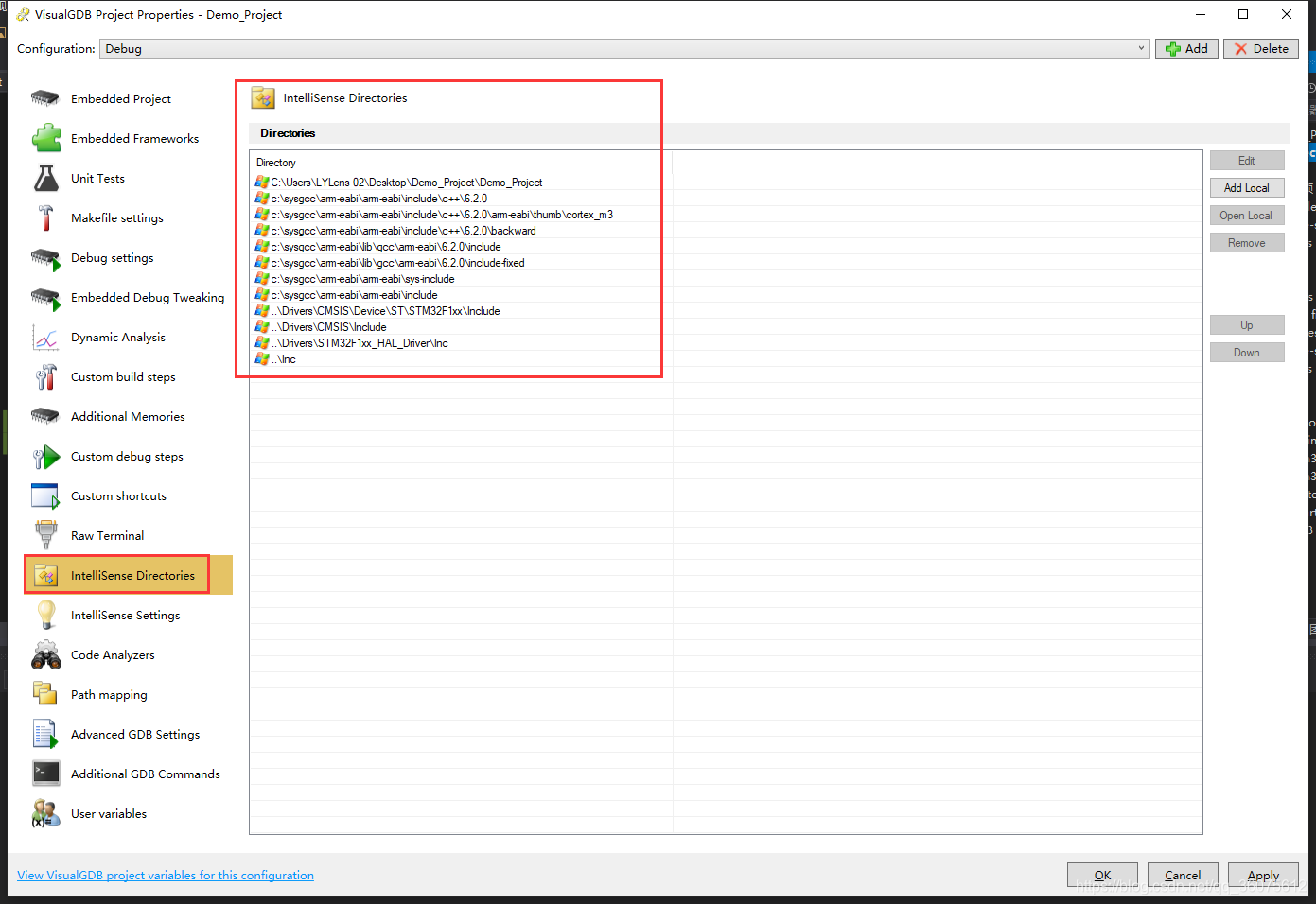

以上步骤全部做完，就可以在这个IDE编写代码了，上面这步要选一下，不然，等下写代码没有智能提示功能。体验不好。
项目所有文件目录如下：
4、下载程序与调试
5、代码智能提示，自动补全。
6、还可以查看各个寄存器值（该功能，很简单，只要把你需要看到东西添加进来即可，比如下面的TIM4、GPIOB等）
7、反汇编
来一张全面debug图吧
st-link安装：链接
代码:链接
三、新增：
1、第二种方式：就是使用STM32CubeMx生成keil IDE方式，再使用VS IDE导入即可，具体步骤如下：
2、工程目录如下所示，基本编码什么都是跟上面介绍的一样。区别只是目录结构不一样。
3、还有就是每次使用STM32CubeMx工具修改一些外设时，VS工具都不能自动同步更新，此时，需要手动更新，具体操作如下：

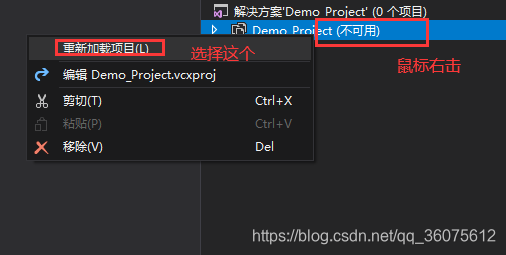

4、鼠标选中右边窗口，项目名“Demo_Project_1”右击，弹出选项栏，选择卸载项目，卸载成功后，重新选中项目名，右击，选择“重新加载项目”选项即可。

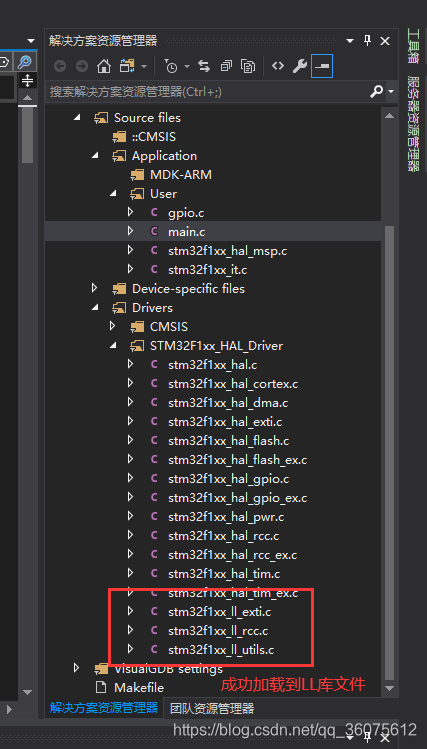

5、此时，就可以看到刚刚使用STM32CubeMx工具修改的参数，全部重新加载过来了。

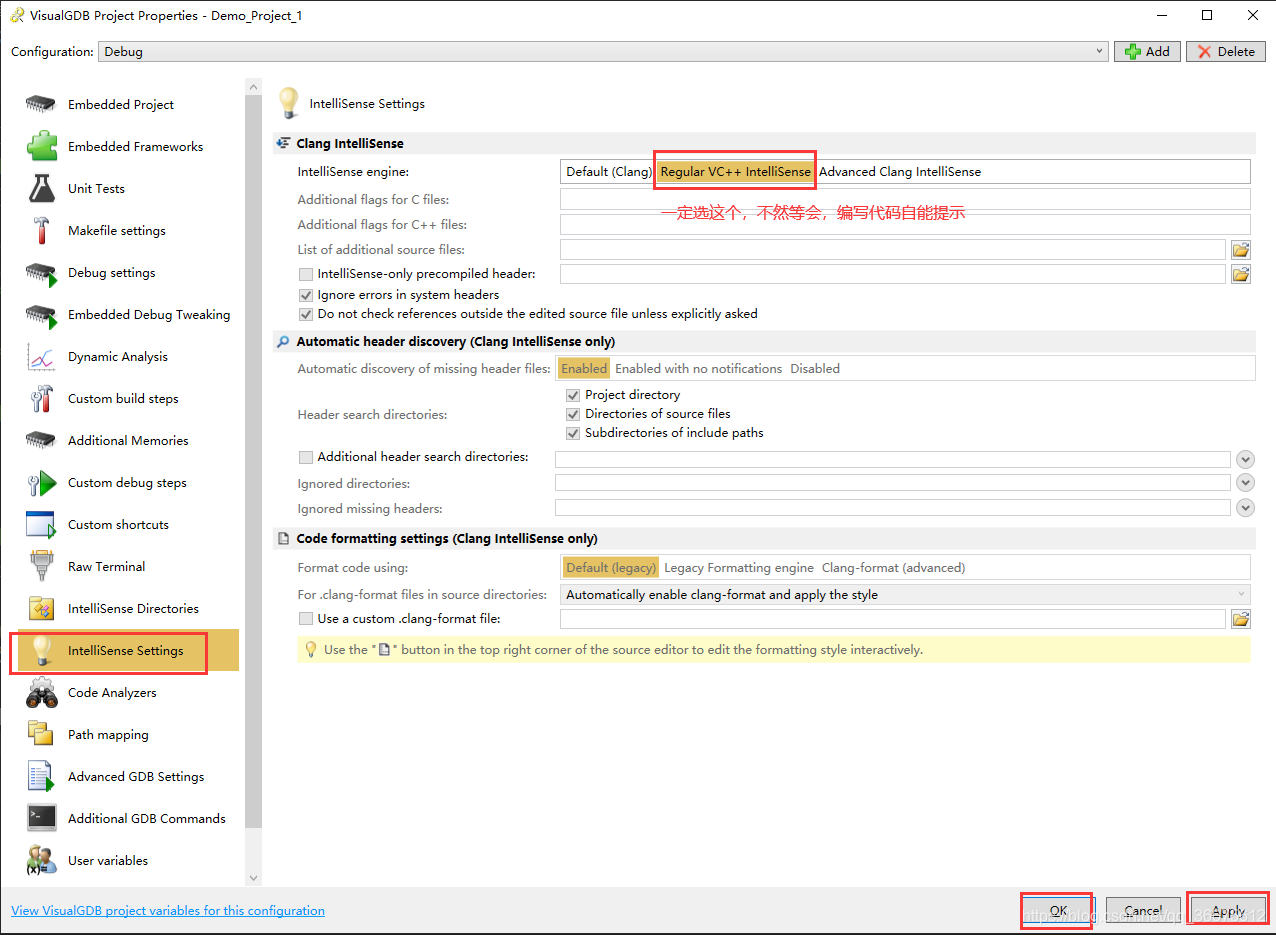

6、还有一个需要选择
7、工程目录如下：
8、总结
这个环境编写代码，keil与IAR是没法比。非常好用，在这希望各位嵌入式同仁加入这个开发群体中来。
