matlab在大图中加入小图

前言

最近在使用MATLAB画图时，需要在大图中加入小图，上网查了一下资料，解决问题，特此记录一下。

准备

• MATLAB R2020

参考视频

matlab与simulink快速出图

步骤

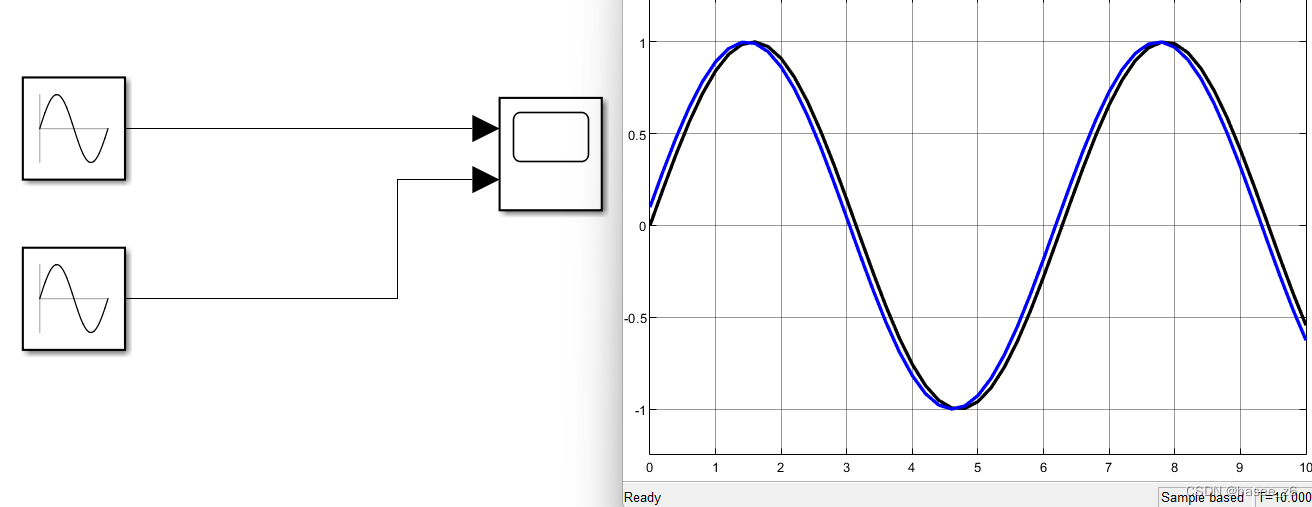

如下图所示模型在scope显示：

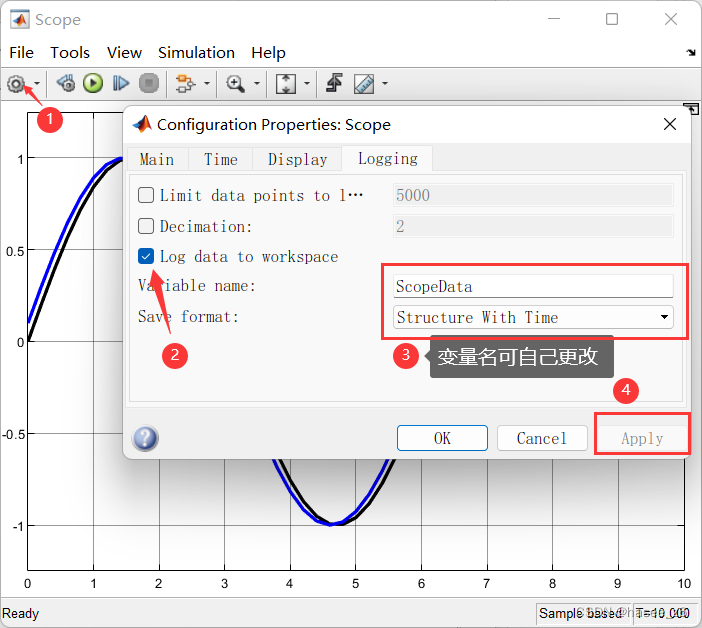

第一步

第二步

第三步

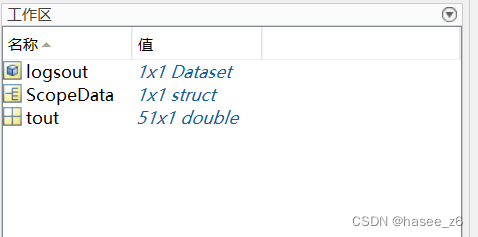

仿真完成后，工作区出现了我们设定好的变量名，如下图所示

接着，新建M文件，输入代码

figure(1); %新建绘制窗口
plot(ScopeData.time,ScopeData.signals(1).values,'LineWidth',1);
hold on
plot(ScopeData.time,ScopeData.signals(2).values,'LineWidth',1);
hold on

ax2=axes('position',[0.55,0.55,0.3,0.3]);%关键在这句！所画的小图

plot(ScopeData.time,ScopeData.signals(1).values,'LineWidth',1);
hold on
plot(ScopeData.time,ScopeData.signals(2).values,'LineWidth',1);
hold on

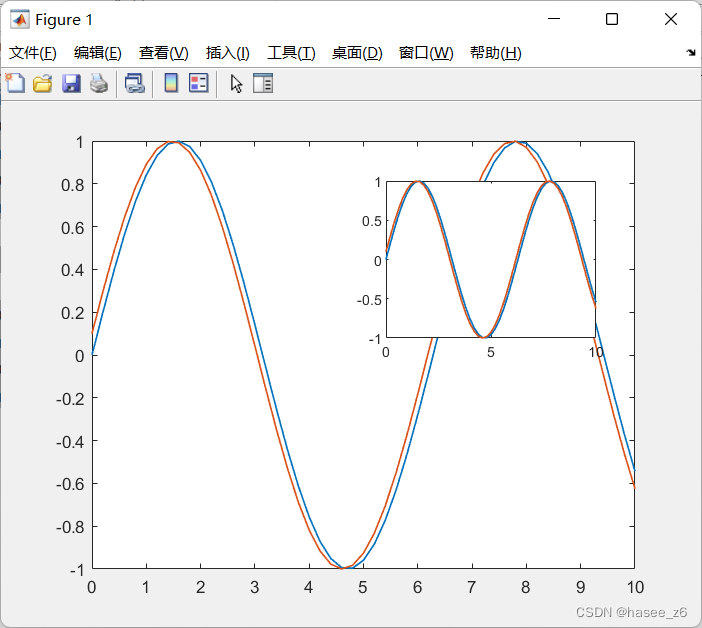

代码运行后，如下图所示

第四步

点击图像工具栏上的查看->属性编辑器，结果如下图所示

第五步

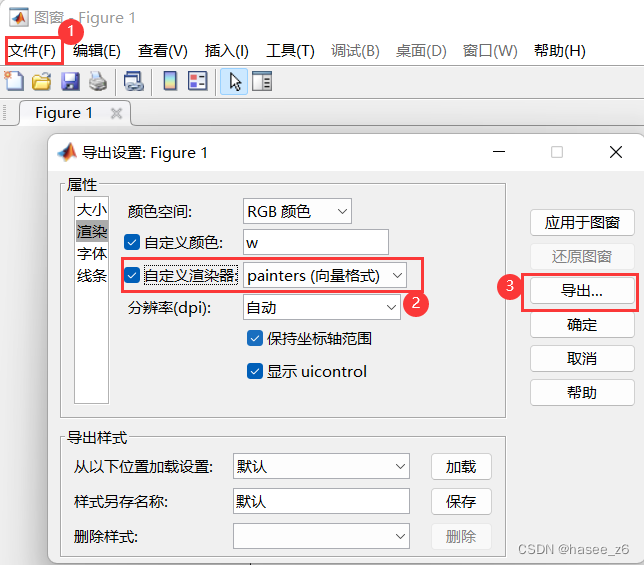

如下图所示，矢量图导出后选中一个文件夹存放，保存为emf格式。然后利用visio打开，取消组合，就可以随意更改图形了。
