1.OperatorChain初始化

在JobGraph构建过程中，会将满足链化条件的StreamOperator连接在一起，形成OperatorChain。OperatorChain中的所有StreamOperator都会运行在同一个Task线程中。在数据接入处理时，会利用StreamTaskNetworkOutput将StreamRecord传递给OperatorChain中的HeadOperator处理。在OperatorChain内部，上游StreamOperator会通过Output组件将StreamRecord传递给下游StreamOperator。

/**
 * OperatorChain构造函数:OperatorChain创建完成后,就能正常接收StreamTaskInput中的数据元素了,在OperatorChain的内部算子中进行数据传递、处理
 * 最终经过RecordWriterOutput组件将处理完成的数据发送到网络中，供下游Task实例使用
 */
public OperatorChain(
    StreamTask<OUT, OP> containingTask,
    RecordWriterDelegate<SerializationDelegate<StreamRecord<OUT>>> recordWriterDelegate) {

    // 获取StreamTask的类加载器ClassLoader和StreamConfig
    final ClassLoader userCodeClassloader = containingTask.getUserCodeClassLoader();
    final StreamConfig configuration = containingTask.getConfiguration();

    // 在使用DataStream API进行转换时，会将生成的StreamOperator包装到StreamOperatorFactory中
    StreamOperatorFactory<OUT> operatorFactory = configuration.getStreamOperatorFactory(userCodeClassloader);

    // we read the chained configs, and the order of record writer registrations by output name
    // OperatorChain的链化配置，决定了各算子之间的Output组件的具体实现是哪个
    Map<Integer, StreamConfig> chainedConfigs = configuration.getTransitiveChainedTaskConfigsWithSelf(userCodeClassloader);

    // 当前作业的所有JobVertex节点的所有输出边，会被用来创建对应数量的RecordWriterOutput
    List<StreamEdge> outEdgesInOrder = configuration.getOutEdgesInOrder(userCodeClassloader);
    // 按照“StreamEdge:RecordWriterOutput”的映射关系存放到Map集合中，1个输出边对应1个RecordWriterOutput（写入到网络）
    Map<StreamEdge, RecordWriterOutput<?>> streamOutputMap = new HashMap<>(outEdgesInOrder.size());

    // 构建定长的RecordWriterOutput[]数组，用来容纳等同于输出边数量的RecordWriterOutput
    this.streamOutputs = new RecordWriterOutput<?>[outEdgesInOrder.size()];

    boolean success = false;
    try {
        /**
		 * 根据当前OperatorChain的最终输出边数量，按顺序构建对应的RecordWriterOutput。通过RecordWriterOutput组件（内部借助RecordWriter组件），
		 * 可以将OperatorChain的尾部算子处理过的数据元素输出到网络中（OperatorChain ---> 下一个Task实例）
		 */
        for (int i = 0; i < outEdgesInOrder.size(); i++) {
            // 遍历到1个输出边
            StreamEdge outEdge = outEdgesInOrder.get(i);

            // 为这个StreamEdge（输出边）创建RecordWriterOutput组件
            RecordWriterOutput<?> streamOutput = createStreamOutput(
                recordWriterDelegate.getRecordWriter(i),
                outEdge,
                chainedConfigs.get(outEdge.getSourceId()),
                containingTask.getEnvironment());

            // 将创建好的RecordWriterOutput，添加到RecordWriterOutput[]数组的对应Index上
            this.streamOutputs[i] = streamOutput;
            // 按照“StreamEdge:RecordWriterOutput”的映射关系存放到Map集合中
            streamOutputMap.put(outEdge, streamOutput);
        }

        // 根据OperatorChain内链化的节点数量，创建一个指定容量大小的List集合
        List<StreamOperator<?>> allOps = new ArrayList<>(chainedConfigs.size());
        /**
		 * 以递归调用的方式，确定OperatorChain内各StreamOperator之间进行数据传输的的WatermarkGaugeExposingOutput到底是哪个
		 */
        this.chainEntryPoint = createOutputCollector(
            containingTask,
            configuration,
            chainedConfigs,
            userCodeClassloader,
            streamOutputMap,
            allOps,
            containingTask.getMailboxExecutorFactory());

        if (operatorFactory != null) {
            // 获取刚刚创建好的Output组件
            WatermarkGaugeExposingOutput<StreamRecord<OUT>> output = getChainEntryPoint();

            // 利用StreamOperatorFactory单独创建OperatorChain中的HeadOperator(调用转换方法时生成的StreamOperator会包装到StreamOperatorFactory中),
            // HeadOperator会被暴露给StreamTask实例,让外部数据可以通过DataOutput写入到OperatorChain的HeadOperator中
            headOperator = StreamOperatorFactoryUtil.createOperator(
                operatorFactory,
                containingTask,
                configuration,
                output);

            headOperator.getMetricGroup().gauge(MetricNames.IO_CURRENT_OUTPUT_WATERMARK, output.getWatermarkGauge());
        } else {
            headOperator = null;
        }

        // 最后添加HeadOperator至尾部（因为会以相反的顺序存储）
        allOps.add(headOperator);

        // 以相反的顺序（因为递归创建Output组件时，顺带着创建了StreamOperator并add到了List集合），存储该链上的所有操作符
        this.allOperators = allOps.toArray(new StreamOperator<?>[allOps.size()]);

        success = true;
    }
    finally {
        // 如果创建OperatorChain失败,就关闭(刚刚拿到的)RecordWriterOutput,防止出现内存泄漏
        if (!success) {
            for (RecordWriterOutput<?> output : this.streamOutputs) {
                if (output != null) {
                    output.close();
                }
            }
        }
    }
}

在OperatorChain的构造方法中，最核心的就是构建对应类型的Output组件。

2.构建RecordWriterOutput组件

首先，看这个OperatorChain有几个输出边，就会创建几个RecordWriterOutput。RecordWriterOutput（内部借助RecordWriter组件）可以将OperatorChain内的尾部算子处理过的数据写入到网络中，交给下一个Task。

/**
 * 根据当前OperatorChain的最终输出边数量，按顺序构建对应的RecordWriterOutput。通过RecordWriterOutput组件（内部借助RecordWriter组件），
 * 可以将OperatorChain的尾部算子处理过的数据元素输出到网络中（OperatorChain ---> 下一个Task实例）
 */
for (int i = 0; i < outEdgesInOrder.size(); i++) {
    // 遍历到1个输出边
    StreamEdge outEdge = outEdgesInOrder.get(i);

    // 为这个StreamEdge（输出边）创建RecordWriterOutput组件
    RecordWriterOutput<?> streamOutput = createStreamOutput(
        recordWriterDelegate.getRecordWriter(i),
        outEdge,
        chainedConfigs.get(outEdge.getSourceId()),
        containingTask.getEnvironment());

    // 将创建好的RecordWriterOutput，添加到RecordWriterOutput[]数组的对应Index上
    this.streamOutputs[i] = streamOutput;
    // 按照“StreamEdge:RecordWriterOutput”的映射关系存放到Map集合中
    streamOutputMap.put(outEdge, streamOutput);
}

构建RecordWriterOutput的核心逻辑如下：

	/**
	 * 创建RecordWriterOutput组件：（内部借助RecordWriter组件）将OperatorChain的尾部算子处理完的数据，写入网络（交给下一个Task实例）
	 */
	private RecordWriterOutput<OUT> createStreamOutput(
			RecordWriter<SerializationDelegate<StreamRecord<OUT>>> recordWriter,
			StreamEdge edge,
			StreamConfig upStreamConfig,
			Environment taskEnvironment) {
		// 获取当前OperatorChain的这个最终输出边所对应的OutputTag标签（用来判断这个StreamEdge是否为旁路输出，即DataStream API中是否使用了侧输出流）
		OutputTag sideOutputTag = edge.getOutputTag(); // OutputTag, return null if not sideOutput

		// 确定这个最终StreamEdge对应的TypeSerializer是哪个
		TypeSerializer outSerializer = null;

		// 如果当前OperatorChain使用了侧输出流
		if (edge.getOutputTag() != null) {
			// side output
			// 获取OutputTag对应的TypeSerializer
			outSerializer = upStreamConfig.getTypeSerializerSideOut(
					edge.getOutputTag(), taskEnvironment.getUserClassLoader());
		} else {
			// 如果当前OperatorChain没有使用侧输出流，只是进行正常输出
			outSerializer = upStreamConfig.getTypeSerializerOut(taskEnvironment.getUserClassLoader());
		}

		// 根据确定好的RecordWriter、TypeSerializer等，创建RecordWriterOutput实例并返回
		return new RecordWriterOutput<>(recordWriter, outSerializer, sideOutputTag, this);
	}

判断当前这个OperatorChain的“最终输出边”是否为旁路输出，对应不同的TypeSerializer类型序列化器。这样做是为了让“目前还在OperatorChain中处理”的StreamRecord以BufferOrEvent的形式输出到网络中。

3.构建StreamOperator和ChainingOutput组件

创建好的RecordWriterOutput会按照“StreamEdge：RecordWriterOutput”的映射关系保存到Map集合中。最后会经过综合考虑后，对其进行处理。

接着会以递归调用的方式，确定OperatorChain内各StreamOperator之间进行数据传输的Output组件到底是哪个。

/**
 * 以递归调用的方式，确定OperatorChain内各StreamOperator之间进行数据传输的Output组件到底是哪个
 */
private <T> WatermarkGaugeExposingOutput<StreamRecord<T>> createOutputCollector(
    StreamTask<?, ?> containingTask,
    StreamConfig operatorConfig,
    Map<Integer, StreamConfig> chainedConfigs,
    ClassLoader userCodeClassloader,
    Map<StreamEdge, RecordWriterOutput<?>> streamOutputs,
    List<StreamOperator<?>> allOperators,
    MailboxExecutorFactory mailboxExecutorFactory) {
    // 专门容纳WatermarkGaugeExposingOutput的集合：一共就4大类
    List<Tuple2<WatermarkGaugeExposingOutput<StreamRecord<T>>, StreamEdge>> allOutputs = new ArrayList<>(4);

    /**
	 * 遍历不能链化的StreamEdge，将早已准备好的RecordWriterOutput，从保存它的Map集合中取出来，
	 * 将其连同StreamEdge一起包装成Tuple2后，add到List集合中
	 */
    for (StreamEdge outputEdge : operatorConfig.getNonChainedOutputs(userCodeClassloader)) {
        // 根据输出边，从映射关系为“StreamEdge:RecordWriterOutput”的Map集合中（保存了输出边对应的RecordWriterOutput），取出对应的RecordWriterOutput
        @SuppressWarnings("unchecked")
        RecordWriterOutput<T> output = (RecordWriterOutput<T>) streamOutputs.get(outputEdge);

        // 将RecordWriterOutput和输出边，包装成Tuple2后，保存到List集合中
        allOutputs.add(new Tuple2<>(output, outputEdge));
    }

    /**
	 * 遍历可以链化的StreamEdge，创建Output组件，用于在OperatorChain内的各StreamOperator之间传输数据。
	 */
    for (StreamEdge outputEdge : operatorConfig.getChainedOutputs(userCodeClassloader)) {
        // StreamEdge连接的下游StreamNode的唯一ID
        int outputId = outputEdge.getTargetId();
        StreamConfig chainedOpConfig = chainedConfigs.get(outputId);

        /**
		 * 开始递归，递归过程中会创建OperatorChain中链化的各个StreamOperator以及对应的（上下游算子之间传输数据的）Output组件。
		 * 此时得到的Output，一定是（上游算子为单输出类型的）ChainingOutput 或 CopyingChainingOutput
		 */
        WatermarkGaugeExposingOutput<StreamRecord<T>> output = createChainedOperator(
            containingTask,
            chainedOpConfig,
            chainedConfigs,
            userCodeClassloader,
            streamOutputs,
            allOperators,
            outputEdge.getOutputTag(),
            mailboxExecutorFactory);
        // 将（上游算子为单输出类型的）Output和StreamEdge包装成Tuple2后，添加到List集合中
        allOutputs.add(new Tuple2<>(output, outputEdge));
    }

    /**
	 * 上面已经确认好了当前OperatorChain所需要的所有的Output，现在就要根据输出的数量，
	 * 确定到底用哪个子类型的WatermarkGaugeExposingOutput（也就是通俗理解的Output组件），
	 * 视情况，直接返回（上游算子为单输出类型的）Output，还是继续将“单输出”的Output进一步包装成支持“多输出”的Output并返回。
	 */
    List<OutputSelector<T>> selectors = operatorConfig.getOutputSelectors(userCodeClassloader);

    /**
	 * 如果上下游算子之间的Selector为空，就视情况包装BroadcastingOutputCollector、CopyingBroadcastingOutputCollector；
	 * 反之，就视情况包装DirectedOutputCollector、CopyingDirectedOutputCollector。
	 */
    if (selectors == null || selectors.isEmpty()) {
        // 如果上面只创建了1个WatermarkGaugeExposingOutput，那就直接取出并return
        if (allOutputs.size() == 1) {
            return allOutputs.get(0).f0;
        }
        // 如果上面创建了N个WatermarkGaugeExposingOutput，那就该视情况包装BroadcastingOutputCollector或CopyingBroadcastingOutputCollector
        else {
            @SuppressWarnings({"unchecked", "rawtypes"})
            Output<StreamRecord<T>>[] asArray = new Output[allOutputs.size()];
            for (int i = 0; i < allOutputs.size(); i++) {
                // 如果上面创建了N个WatermarkGaugeExposingOutput，那就将它们都包装到数组中，用来构建多输出类型的WatermarkGaugeExposingOutput
                asArray[i] = allOutputs.get(i).f0;
            }

            if (containingTask.getExecutionConfig().isObjectReuseEnabled()) {
                return new CopyingBroadcastingOutputCollector<>(asArray, this);
            } else  {
                return new BroadcastingOutputCollector<>(asArray, this);
            }
        }
    }
    else {

        // 如果有Selector，那就意味着需要创建适用于多输出类型的DirectedOutput或CopyingDirectedOutput
        if (containingTask.getExecutionConfig().isObjectReuseEnabled()) {
            return new CopyingDirectedOutput<>(selectors, allOutputs);
        } else {
            return new DirectedOutput<>(selectors, allOutputs);
        }

    }
}

针对不能链化的StreamEdge，说明这个StreamEdge是连接2个OperatorChain的。于是就把刚刚创建好的RecordWriterOutput和对应的StreamEdge一并包装成Tuple2后，添加到List集合中。

针对可以链化的StreamEdge，那就以递归的方式创建OperatorChain内部各个StreamOperator之间用到的Output组件：

/**
 * 开始递归，递归过程中会创建OperatorChain中链化的各个StreamOperator（除HeadOperator以外）
 * 以及对应的（上下游算子之间传输数据的、上游算子为单输出类型的）Output组件。
 */
private <IN, OUT> WatermarkGaugeExposingOutput<StreamRecord<IN>> createChainedOperator(
    StreamTask<OUT, ?> containingTask,
    StreamConfig operatorConfig,
    Map<Integer, StreamConfig> chainedConfigs,
    ClassLoader userCodeClassloader,
    Map<StreamEdge, RecordWriterOutput<?>> streamOutputs,
    List<StreamOperator<?>> allOperators,
    OutputTag<IN> outputTag,
    MailboxExecutorFactory mailboxExecutorFactory) {
    // 递归创建Output组件
    WatermarkGaugeExposingOutput<StreamRecord<OUT>> chainedOperatorOutput = createOutputCollector(
        containingTask,
        operatorConfig,
        chainedConfigs,
        userCodeClassloader,
        streamOutputs,
        allOperators,
        mailboxExecutorFactory);

    // 创建StreamOperator，并为其提供Output组件
    OneInputStreamOperator<IN, OUT> chainedOperator = StreamOperatorFactoryUtil.createOperator(
        operatorConfig.getStreamOperatorFactory(userCodeClassloader),
        containingTask,
        operatorConfig,
        chainedOperatorOutput);

    // 将创建好的StreamOperator添加到List集合中
    allOperators.add(chainedOperator);

    // 确定Output组件的具体类型（上游算子为单输出类型）
    WatermarkGaugeExposingOutput<StreamRecord<IN>> currentOperatorOutput;
    if (containingTask.getExecutionConfig().isObjectReuseEnabled()) {
        currentOperatorOutput = new ChainingOutput<>(chainedOperator, this, outputTag);
    }
    else {
        TypeSerializer<IN> inSerializer = operatorConfig.getTypeSerializerIn1(userCodeClassloader);
        currentOperatorOutput = new CopyingChainingOutput<>(chainedOperator, inSerializer, outputTag, this);
    }

    chainedOperator.getMetricGroup().gauge(MetricNames.IO_CURRENT_INPUT_WATERMARK, currentOperatorOutput.getWatermarkGauge()::getValue);
    chainedOperator.getMetricGroup().gauge(MetricNames.IO_CURRENT_OUTPUT_WATERMARK, chainedOperatorOutput.getWatermarkGauge()::getValue);

    // return创建好的（上游算子为单输出类型的）Output组件
    return currentOperatorOutput;
}

在递归调用过程中，会捎带着一并创建好OperatorChain内的StreamOperator（HeadOperator除外，它会在最后单独添加），并保存到List集合中。在递归的最底层，会创建（上游算子为单输出类型的）ChainingOutput或CopyingChainingOutput，并会被像RecordWriterOutput一样，和对应的StreamEdge一并包装成Tuple2后，添加到List集合中。

接下来，就要根据上下游算子之间的Selector是否为空，决定是否基于“单输出类型”的Output，包装“支持多输出类型”的Output组件了：

如果Selector为空：
- List<Tuple2<WatermarkGaugeExposingOutput, StreamEdge>>的size为1：说明上面创建Output的过程中，只创建了1个Output组件，那就直接return
- List<Tuple2<WatermarkGaugeExposingOutput, StreamEdge>>的size大于1：说明需要基于“单输出类型”的Output组件，包装“多输出类型”的Outout组件，BroadcastingOutputCollector or CopyingBroadcastingOutputCollector
如果Selector不为空：需要基于“单输出类型”的Output组件，包装成“多输出类型”的DirectedOutput or CopyingDirectedOutput

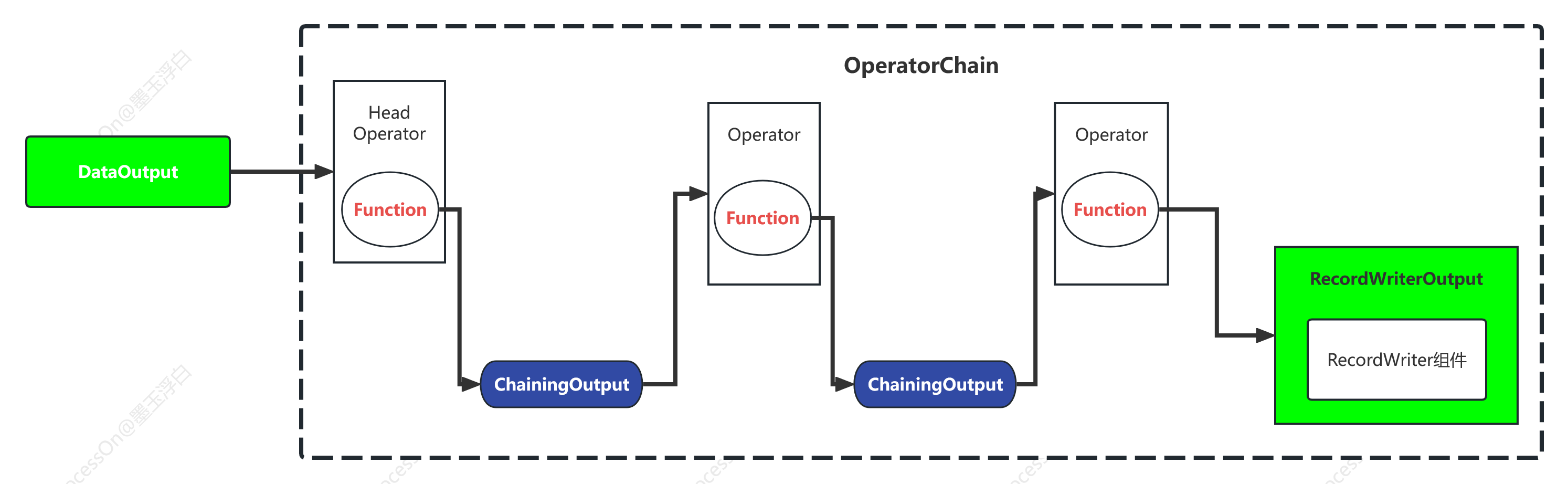

在这里插入图片描述

搞定所有的Output组件后，OperatorChain内除HeadOperator以外的所有StreamOperator也都已经保存好了。最后单独创建好HeadOperator一并添加到List集合中保存，然后将List集合转换为StreamOperator[]数组。

OperatorChain准备好后，HeadOperator就能正常接收StreamTaskInput的数据处理了。并且在OperatorChain内部，数据通过Output组件在各个StreamOperator中间流转。最后由RecordWriterOutput组件，将尾部算子处理过的数据写入到网络，交给下一个OperatorChain。

RecordWriterOutput内提供了“发送至下游网络”的具体实现逻辑，本质就是将数据序列化成二进制，利用RecordWriter组件输出到下游网络中。

/**
 * 定义了StreamRecord的输出逻辑，由RecordWriter组件实现
 */
@Override
public void collect(StreamRecord<OUT> record) {
    if (this.outputTag != null) {
        return;
    }

    // 将数据写入RecordWriter组件中
    pushToRecordWriter(record);
}

/**
 * 将数据写入到RecordWriter组件中，由RecordWriter将数据写出到网络中
 */
private <X> void pushToRecordWriter(StreamRecord<X> record) {
    // 将接入的StreamRecord进行序列化，成二进制格式
    serializationDelegate.setInstance(record);

    try {
        // 通过RecordWriter组件将二进制的数据输出到下游网络中
        recordWriter.emit(serializationDelegate);
    }
    catch (Exception e) {
        throw new RuntimeException(e.getMessage(), e);
    }
}
