下面是我搭配的CANoe CAPL脚本，无diva也能做的UDS自动化测试脚本。
前言
新的一年，新的开始，新的征程；虽说天天大鱼大肉补人，也不能少了知识养分。
今天带来的是用CAPL如何发送节点报文来实现节点DTC的丢失与恢复自动化测试。
————————————————
故障类型很多，不探讨其他，只说节点报文丢失与恢复，直接进入干货区。

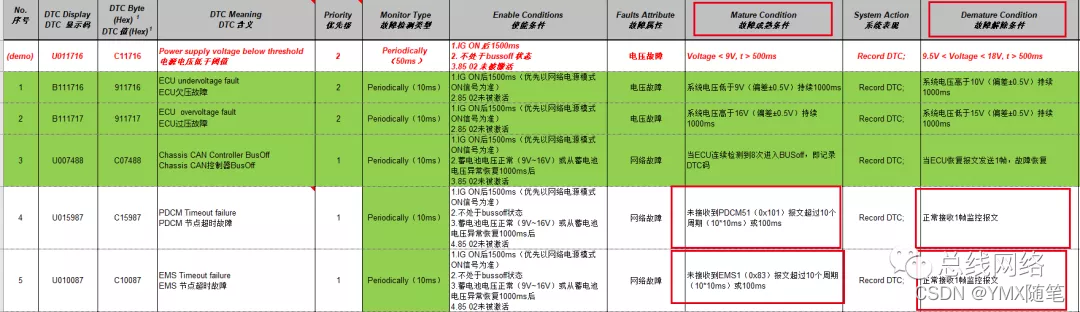

关于节点如何丢失与恢复，诊断问卷都有描述，大概长这样：

重点在于故障成熟条件和解除条件。
*我相信大多数同行都在发送节点报文这一步止步不前，毕竟每个项目的报文ID不一定相同，有很多办法：

• 用IG模块手动发节点报文(累啊)
• CAPL里写了N个定时器，每个定时器发相同周期节点报文(累啊)
• 加载数据库发送信号(累啊)

这些方法效率底下且达不到想要的结果，最主要的是不通用啊！所以一个通用的代码是很有必要的，用我这代码，无数个ID都可以按照规定周期发。

*我的思路是只需要一个1ms的定时器：

• 在定时器里设置一个数组，来记录当前节点报文的历史发送时刻。
• 判断 节点报文周期 <= (当前时刻 - 当前节点报文的历史发送时刻)？
• 若真，发送当前节点报文，若假，则继续下一个节点报文检测。
• 代码量少，寥寥几行，实现全部ID周期发送，指谁谁发，指谁谁停，所有项目通用！

且往下看。

1、CAPL发送节点报文

• 模拟三个节点0x01/0x02/0x03(存进txmsg[3])，分别以100ms/200ms/300ms(存进txmsg_cycle[3])发送。
• 只需1个定时器+几行CAPL代码。
• 适用网关互发

完整代码请关注公众号【总线网络】私信好友领取

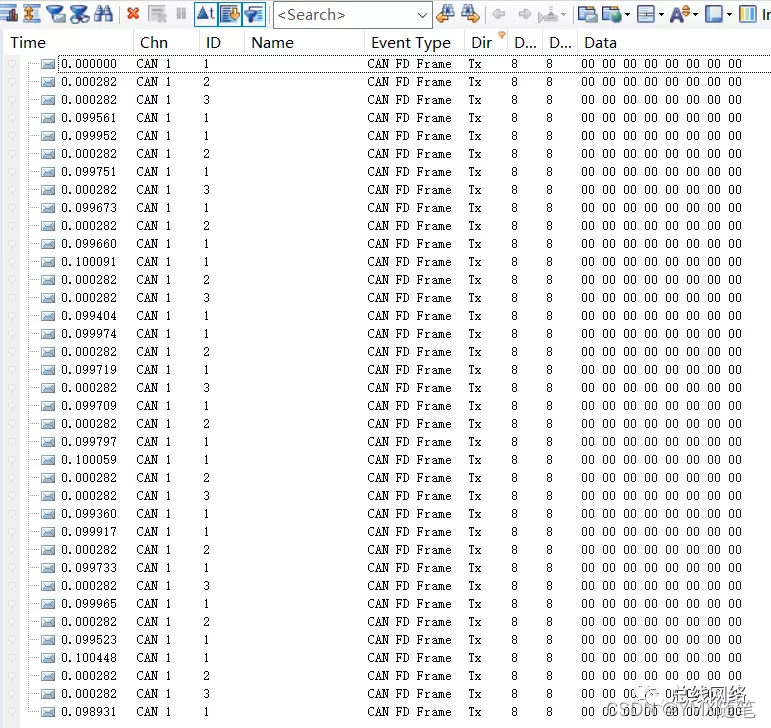

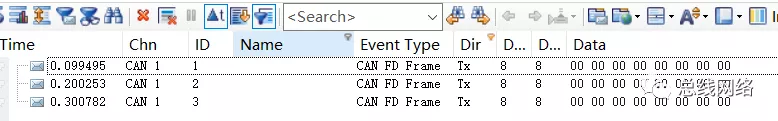

效果图如下：

部分代码：完整代码请关注公众号【总线网络】私信好友领取

on timer Ttx{
    int Tempi;
    for(Tempi = 0; Tempi < elCount(txmsg); Tempi++){
        if(timeNow()/100.0 - current[Tempi] >= (txmsg_cycle[Tempi]) || current[Tempi] == 0){
            g_app.id = txmsg[Tempi];g_app.dlc = 8;
            output(g_app);current[Tempi] = timeNow()/100.0;
        }
    }setTimer(Ttx,1);
}

2、CAPL发送节点报文

• 声明要检测节点DTC(hex)数组元素15个
• 声明要检测节点报文ID数组元素15个
• 声明要检测节点报文周期数组元素15个
• 通过19 02读取到的数据，解析出来比对之前填好的节点DTC(hex)以及状态掩码，给出结果。

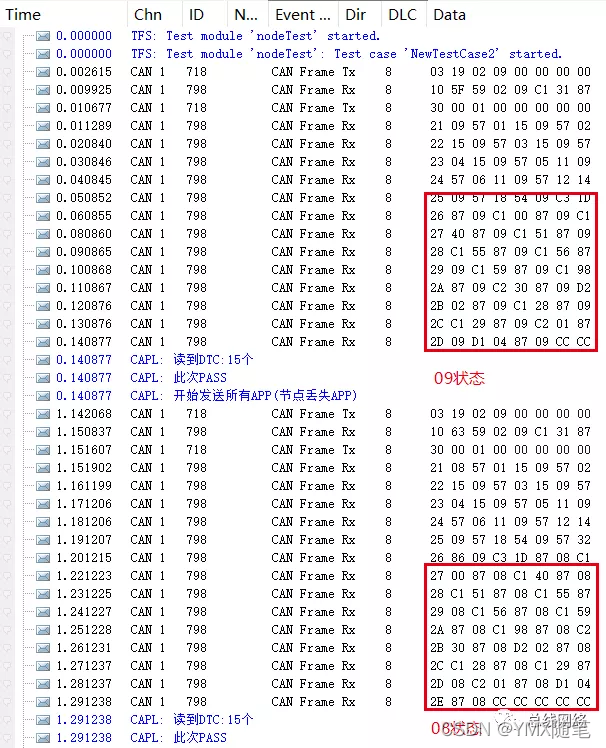

效果图如下：

3、延申

以下DTC测试需求，该如何来测试丢失与恢复呢？

• 一个DTC需要多个节点报文发送，并且是 & 的关系
• 一个DTC需要多个节点报文发送，并且是 || 的关系
• 一个DTC需要多个节点报文发送，并且有数据检测
• 待完善…

4、总结

完整代码请关注公众号【总线网络】私信好友领取
选择合适自己的写脚本的方式，能事半功倍！祝福各位学习CANoe的同学能早日毕业！
有不完善的地方欢迎留言或加我vx补充。
