对电动汽车的高压互锁的理解

已于 2023-10-19 15:37:23 修改
阅读量835 收藏 4
点赞数
分类专栏： 新能源汽车 文章标签： 嵌入式硬件
于 2023-10-19 14:39:13 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_36412526/article/details/133926128
版权
本文介绍了高压互锁系统的概念，其原理是利用低压回路检测高压连接的完整性，确保高压电气安全。当高压接插件正确连接时，互锁回路闭合；反之，系统会识别故障并采取安全措施。文章还提及了高压互锁在车辆中的应用实例和基本逻辑设计。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

  1. 什么是高压互锁系统

什么是高压互锁系统？高压互锁系统(HighVoltageInter-lock，简称HVIL)，也叫高压互锁回路系统(HazardousVoltageInterlockLoop)

  1. 高压互锁的原理

高压互锁是利用低压回路的检测信号来判断高压回路每个高压接插件各自是否连接完整与紧固，确保高压回路电气的连通性与完整性。这相当于它是与高压回路并行的低压回路，每个检测节点与高压接插件一一对应。高压接插件连接器分为2部分，一个是高压端子，用于高压连接供电，一个是低压端子，即互锁端子，用于判断高压连接端子是否接到位。所以，真互锁就是代表高压接插件真的锁止好，不会有松动。那它的检测原理是什么呢？连接时，公头母头之间对接地，先接触到高压端子，后接触到互锁端子，互锁端子的针头被短接，连通互锁回路；断开时，互锁端子先断开后再断开高压端子，低压互锁回路被切断，这样能有效的提前判断高压端子断开或松动。如果出现松动，车辆的控制器VCU会检测出高压互锁断开，就会判断出车辆故障，根据故障等级的严重程度进行处理，最高级别是让车辆进行下电，保证车辆的用电安全，不会出现漏电的风险，实现安全功能控制。

3.高压互锁举例

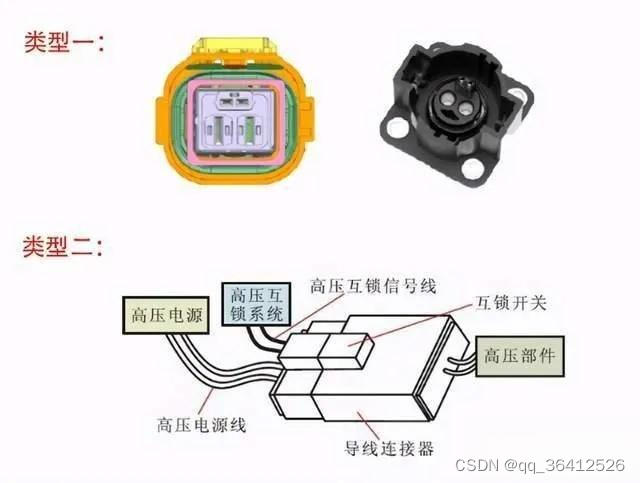

在这里插入图片描述
4.参考原理图设计

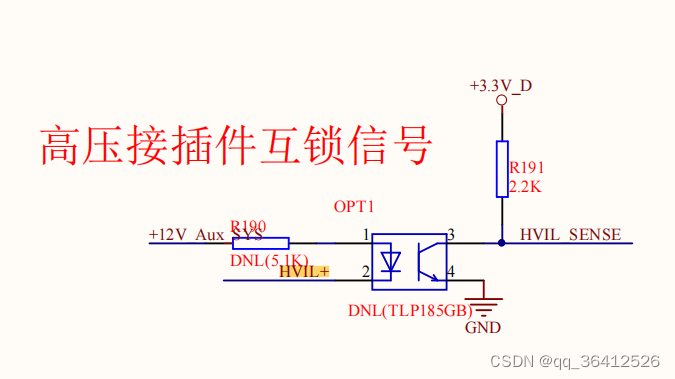

在这里插入图片描述
HVIL+高电平，HVIL_SENSE输出高电平，接插件处于未连接状态，关闭高压输出
HVIL+低电平，HVIL_SENSE输出低电平，接插件处于连接状态，允许高压输出
