Android开发学习笔记——自定义View(二)自定义View绘图

在Android开发中，如果我们想要实现更加复杂和绚丽的界面效果，我们不能仅仅了解Android提供的系统组件，还需要学习自定义View来创建自己想要的效果。在实际开发中，自定义View通常包括了自定义组合控件，方便复用；继承系统组件扩展功能以及最灵活、实现效果最复杂的继承View来绘制组件几种方式。前两种方式由于复用了系统组件的功能，因此实现起来相对方便，快捷，但同时也限制了其灵活性，如果我们想要开发一个完全自由的组件，优秀的自定义View，通常我们需要直接继承自View，手动实现其Mesure、Layout和Draw过程。其中Draw过程是最重要的，这最终决定了自定义View的样子，具体实现就是通过绘图的方式来实现onDraw方法。

坐标系

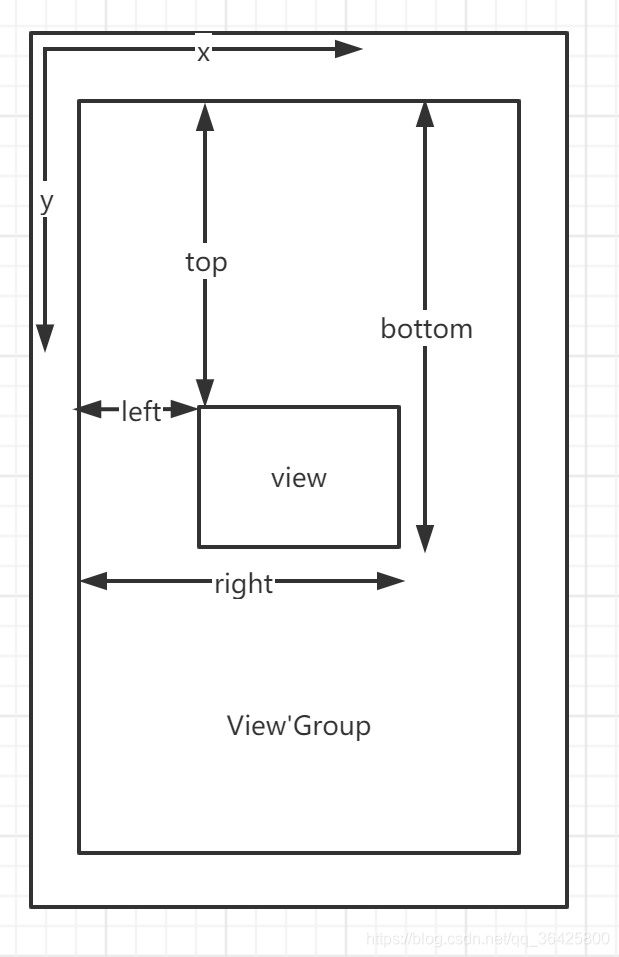

要学习View绘图的相关知识，首先，我们需要学习在Android系统中的相关坐标系。在Android系统中，坐标系是以左上角为原点，竖直向下方向为y轴正方向、水平向右为x轴正方向的，而View的位置主要是由其四个顶点来决定的，分别对应于View的四个属性：top、left、right和bottom。其中，top为view左上顶点的y轴坐标，left为view左上顶点的x轴坐标，right为view右下顶点的x轴坐标，bottom为view右下顶点的y轴坐标。值得注意的是，这四个坐标都是相对于view的父容器的坐标。具体如下图所示：

通过上图，我们可以了解到View的宽高和坐标系的关系：

width = right-left
height = bottom-top

Paint和Canvas

自定义View的实现方式主要就是通过实现onDraw方法，在onDraw方法中绘制对应的View，而绘制的主要方法就是通过Paint和Canvas两个类，其中Canvas就相当于画布，Paint相当于画笔，就好像画画一样，通过利用画笔在画布上画画就可以得到我们想要的View。

Paint

Paint在绘制过程中就相当于画笔，和画画一样，在绘制前我们需要为“画笔”设置好其颜色、粗细等属性，其基本的方法如下所示：

方法	说明
setAntiAlias	设置是否抗锯齿
setARGB/setColor	设置颜色
setAlpha	设置透明度
setDither	设置是否使用图像抖动，会使图像更加清晰饱满
setStrokeWidth	设置画笔粗细
setShadowLayer	设置阴影
setStyle	设置填充样式
setStrokeCap	设置端点样式
setStrokeJoin	设置线段连接处样式
setXfermode	设置图像重叠处理
setMaskFilter	设置滤镜效果
setColorFilter	设置颜色过滤
reset	重置画笔所有设置

对于Paint，我们所需要的就是设置好各种属性，为之后绘制图形做好准备工作，我们只需要调用相应的方法即可。

setStyle

对于setStyle方法，主要存在三种填充样式，如下：

• Paint.Style.FILL：填充
• Paint.Style.STROKE：描边
• Paint.Style.FILL_AND_STROKE：填充且描边
  代码如下：

mPaint.style = Paint.Style.STROKE//描边
canvas?.drawCircle(400f, 400f, 200f, mPaint)
mPaint.style = Paint.Style.FILL//填充
canvas?.drawCircle(400f, 800f, 200f, mPaint)
mPaint.style = Paint.Style.FILL_AND_STROKE//描边并填充
canvas?.drawCircle(400f, 1210f, 200f, mPaint)

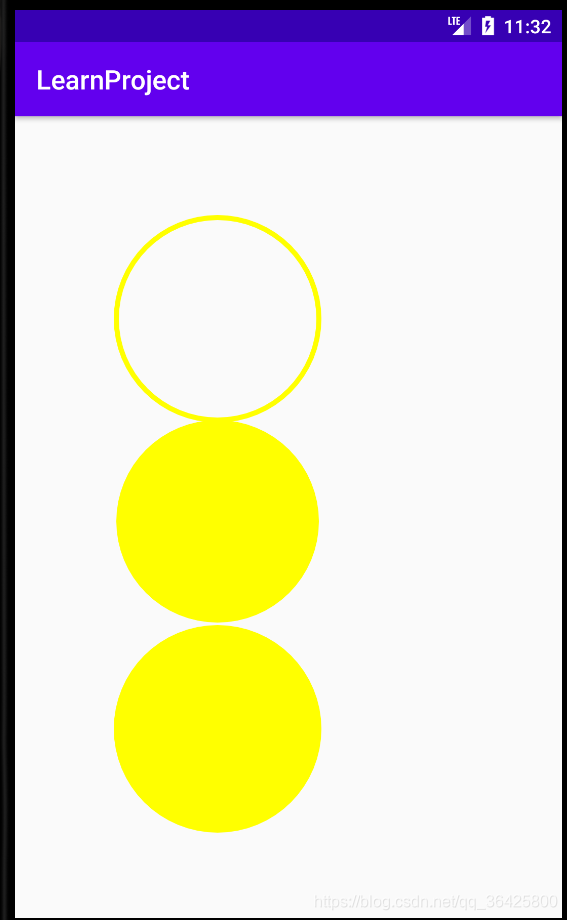

具体实现效果如下图：

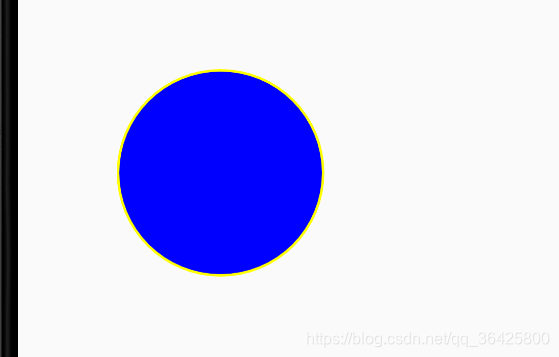

从上图，我们可以清楚的看到Paint.Style.STROKE和其它两个样式的区别，那么Paint.Style.FILL和Paint.Style.FILL_AND_STROKE又有什么区别呢？我们将两者重叠，就会发现，其实Paint.Style.FILL_AND_STROKE是在Paint.Style.FILL的基础上加上了一个描边，因此实际上是略大的，在实际开发中我们一般使用填充样式即可，如下图：

setsetStrokeCap

setStrokeCap方法的作用为设置线两端的样式，包括以下几种样式：

• Paint.Cap.BUTT：默认实现，无线帽
• Paint.Cap.ROUND：圆形线帽，即线两端为圆角
• Paint.Cap.SQUARE：方形线帽，即线两端为方形
  我们绘制几条线，分别展示三种样式：

 mPaint.strokeCap = Paint.Cap.BUTT//默认无
 canvas?.drawLine(200f,200f,800f,200f, mPaint)
 mPaint.strokeCap = Paint.Cap.SQUARE//方形
 canvas?.drawLine(200f,300f,800f,300f, mPaint)
 mPaint.strokeCap = Paint.Cap.ROUND//圆角
 canvas?.drawLine
