Java架构师—Nginx高可用HA

前言

       Keepalived简介；安装Keepalived；Keepalived实现双机主备高可用；高可用集群架构 Keepalived 双主热备。

---

---

一、Keepalived简介

1.1 Keepalived概述

• 解决单点故障
• 组件免费
• 可以实现高可用HA机制
• 基于VRRP协议

可以监控主备机，主机出现问题就会切换到备用机，可配置邮件，通知管理员。

1.2 虚拟路由冗余协议VRRP

• Virtual Router Redundancy Protocol
• 解决内网单机故障的路由协议
• 构建有多个路由器MASTER BACKUP
• 虚拟IP-VIP（Virtual IP Address）

1.3 高可用集群架构 Keepalived 双机主备原理

       Keepalived双机主备原理：故障转移、故障切换，VRRP协议会定时向主机发送信号，一旦发现主机宕机，就会切换到备用机。

       使用高可用时，一定要保证主备的硬件配置一样。

二、安装Keepalived

2.1 下载Keepalived

       下载地址：https://www.keepalived.org/download.html

2.2 上传Keepalived至Linux

       通过共享文件或ftp工具将keepalived-2.0.18.tar.gz上传到Linux中，/home/software。

2.3 解压

       解压 tar -zxvf keepalived-2.0.18.tar.gz

2.4 配置安装

       解压后进入到解压出来的目录，看到会有configure，那么就可以做配置了（配置安装和Nginx一样）。

2.5 配置安装目录与核心配置文件所在位置

       使用configure命令配置安装目录与核心配置文件所在位置：

./configure --prefix=/usr/local/keepalived --sysconf=/etc

• prefix：keepalived 安装的位置
• sysconf：keepalived 核心配置文件所在位置，固定位置，改成其他位置则 keepalived 启动不了，/var/log/messages 中会报错

1. 配置过程中可能会出现警告信息，如下所示：

2. 安装 libnl/libnl-3依赖

yum -y install libnl libnl-devel

3. 重新 configure 一下，此时OK 。

2.6 安装 keepalived

make && make install

2.7 修改核心配置文件

       进入到/etc/keepalived ，该目录下为 keepalived 核心配置文件。

cd /etc/keepalived

       如果忘记安装配置的目录，则通过如下命令找到：

whereis keepalived

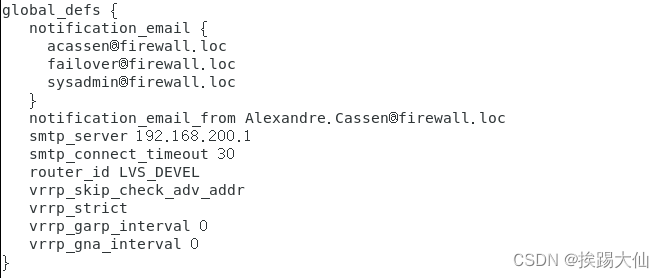

       Keepalived核心配置文件：

三、Keepalived实现双机主备高可用

3.1 配置 Keepalived - 主

1. 通过命令 vim keepalived.conf 打开配置文件

global_defs {
	# 路由id：当前安装keepalived的节点主机标识符，保证全局唯一
	router_id keep_128
}
vrrp_instance VI_1 {
	# 表示状态是MASTER主机还是备用机BACKUP
	state MASTER
	# 该实例绑定的网卡
	interface ens33
	# 保证主备节点一致即可
	virtual_router_id 51
	# 权重，master权重一般高于backup，如果有多个，那就是选举，谁的权重高，谁就当选
	priority 100
	# 主备之间同步检查时间间隔，单位秒
	advert_int 2
	# 认证权限密码，防止非法节点进入
	authentication {
		auth_type PASS
		auth_pass 1111
	}
	#虚拟出来的ip，可以有多个（vip）
	virtual_ipaddress {
		192.168.2.110
	}
}

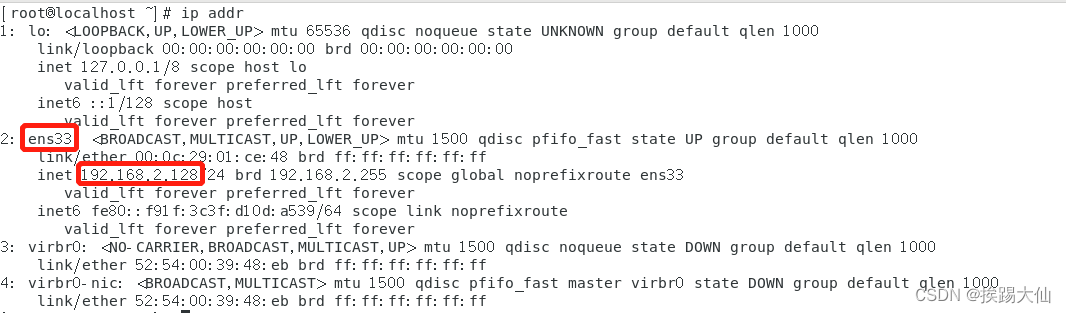

       附：查看网卡名称

ip addr

2. 启动Keepalived

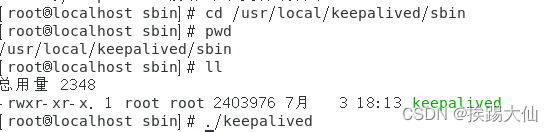

          在sbin目录中进行启动（同Nginx），如下图：

./keepalived

3. 查看进程

ps -ef|grep keepalived

4.查看vip
       在网卡ens33下，多了一个192.168.2.110，这个就是虚拟ip

3.2 把Keepalived 注册为系统服务

kill -9 进程号

       进入keepalived安装目录

cd /home/software/keepalived-2.0.18

       进入安装包目录中的 /keepalived/etc/

       执行以下两条 copy 命令

cp init.d/keepalived /etc/init.d/
cp sysconfig/keepalived /etc/sysconfig/

       刷新系统进程

systemctl daemon-reload

       使用系统命令操作 keepalived

# 启动keepalived
systemctl start keepalived
# 停止keepalived
systemctl stop keepalived
# 重启keepalived
systemctl restart keepalived

3.3 配置 Keepalived - 备

1. 通过命令 vim keepalived.conf 打开配置文件

global_defs {
	router_id keep_129
}
vrrp_instance VI_1 {
	# 备用机设置为BACKUP
	state BACKUP
	interface ens33
	virtual_router_id 51
	# 权重低于MASTER
	priority 80
	advert_int 2
	authentication {
		auth_type PASS
		auth_pass 1111
	}
	virtual_ipaddress {
		# 注意：主备两台的vip都是一样的，绑定到同一个vip
		192.168.2.110
	}
}

2. 启动 Keepalived

# 启动keepalived
systemctl start keepalived
# 停止keepalived
systemctl stop keepalived
# 重启keepalived
systemctl restart keepalived

3. 查看进程

ps -ef|grep keepalived

3.4 Keepalived配置Nginx自动重启，实现7x24不间断服务

1. 增加Nginx重启检测脚本

vim /etc/keepalived/check_nginx_alive_or_not.sh

#!/bin/bash
A=`ps -C nginx --no-header |wc -l`
# 判断nginx是否宕机，如果宕机了，尝试重启
if [ $A -eq 0 ];then
	/usr/local/nginx/sbin/nginx
	# 等待一小会再次检查nginx，如果没有启动成功，则停止keepalived，使其启动备用机
	sleep 3
	if [ `ps -C nginx --no-header |wc -l` -eq 0 ];then
		killall keepalived
	fi
fi

• 增加运行权限

chmod +x /etc/keepalived/check_nginx_alive_or_not.sh

2. 配置keepalived监听nginx脚本

vrrp_script check_nginx_alive {
	script "/etc/keepalived/check_nginx_alive_or_not.sh"
	interval 2 # 每隔两秒运行上一行脚本
	weight 10 # 如果脚本运行失败，则升级权重+10
}

3. 在 vrrp_instance 中新增监控的脚本

track_script {
	check_nginx_alive # 追踪 nginx 脚本
}

4. 重启Keepalived使得配置文件生效

systemctl restart keepalived

四、高可用集群架构 Keepalived 双主热备

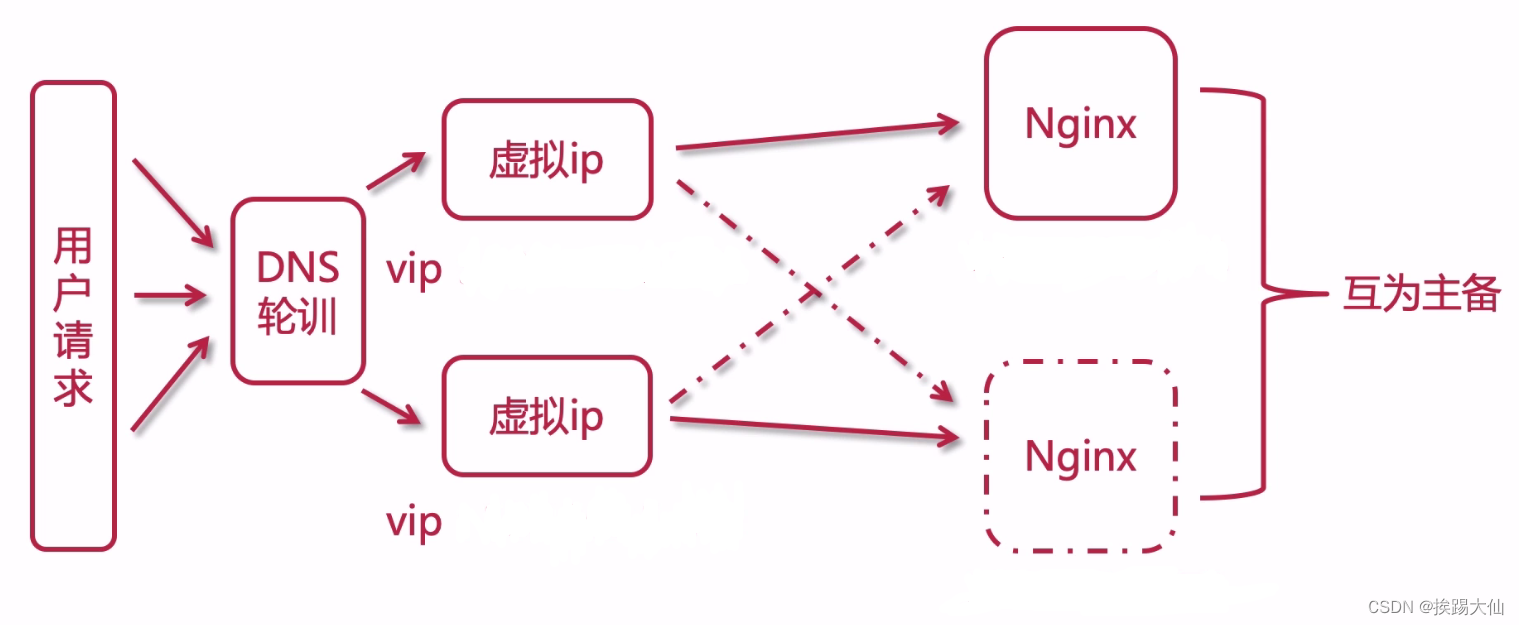

       高可用集群架构 Keepalived 双主热备原理：

4.1 实现keepalived双主热备

       配置Keepalived双主热备，规则：以一个虚拟ip分组归为同一个路由。

1. 主节点配置：

global_defs {
router_id keep_128
}
vrrp_instance VI_1 {
	state MASTER
	interface ens33
	virtual_router_id 51
	priority 100
	advert_int 1
	authentication {
		auth_type PASS
		auth_pass 1111
	}
	virtual_ipaddress {
		192.168.2.110
	}
}

vrrp_instance VI_2 {
	state BACKUP
	interface ens33
	virtual_router_id 52
	priority 80
	advert_int 1
	authentication {
		auth_type PASS
		auth_pass 1111
	}
	virtual_ipaddress {
		192.168.2.111
	}
}

2. 备用节点配置：

global_defs {
router_id keep_129
}
vrrp_instance VI_1 {
	state BACKUP
	interface ens33
	virtual_router_id 51
	priority 80
	advert_int 1
	authentication {
		auth_type PASS
		auth_pass 1111
	}
	virtual_ipaddress {
		192.168.2.110
	}
}

vrrp_instance VI_2 {
	state MASTER
	interface ens33
	virtual_router_id 52
	priority 100
	advert_int 1
	authentication {
		auth_type PASS
		auth_pass 1111
	}
	virtual_ipaddress {
		192.168.2.111
	}
}

参考资料：
云服务的DNS解析配置与负载均衡：http://blog.zhaojishun.cn/articles/2019/11/06/1573004619025.html

---

# 总结 Keepalived简介；安装Keepalived；Keepalived实现双机主备高可用；高可用集群架构 Keepalived 双主热备。
