嵌入式虚拟仿真实验教学平台课程系列

GPIO流水灯实验

课程内容

本实验通过STM32使用8个IO端口控制8盏LED实现流水灯效果。

课程目标

学习配置使用GPIO功能
学习流水灯原理

硬件设计

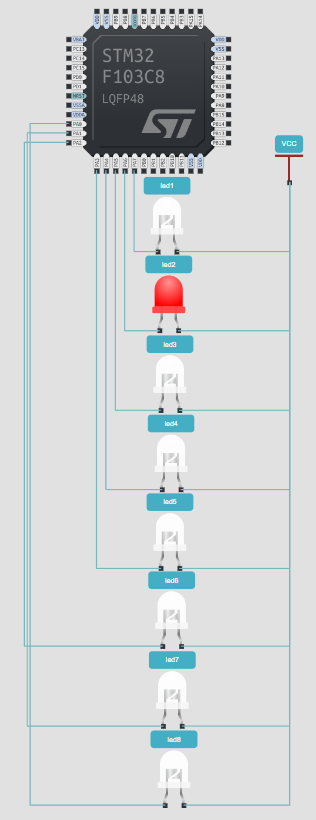

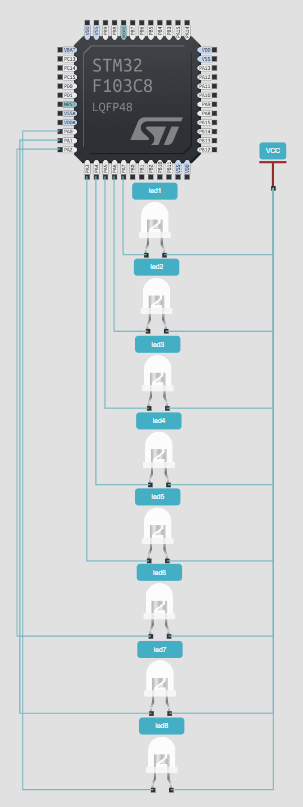

本课程涉及到的硬件资源以及相对应的引脚连接如下图所示。（虚拟电路搭建）

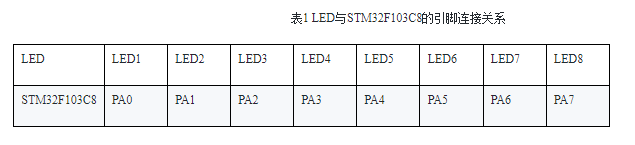

如上图所示，对应的引脚连接如下：

软件设计

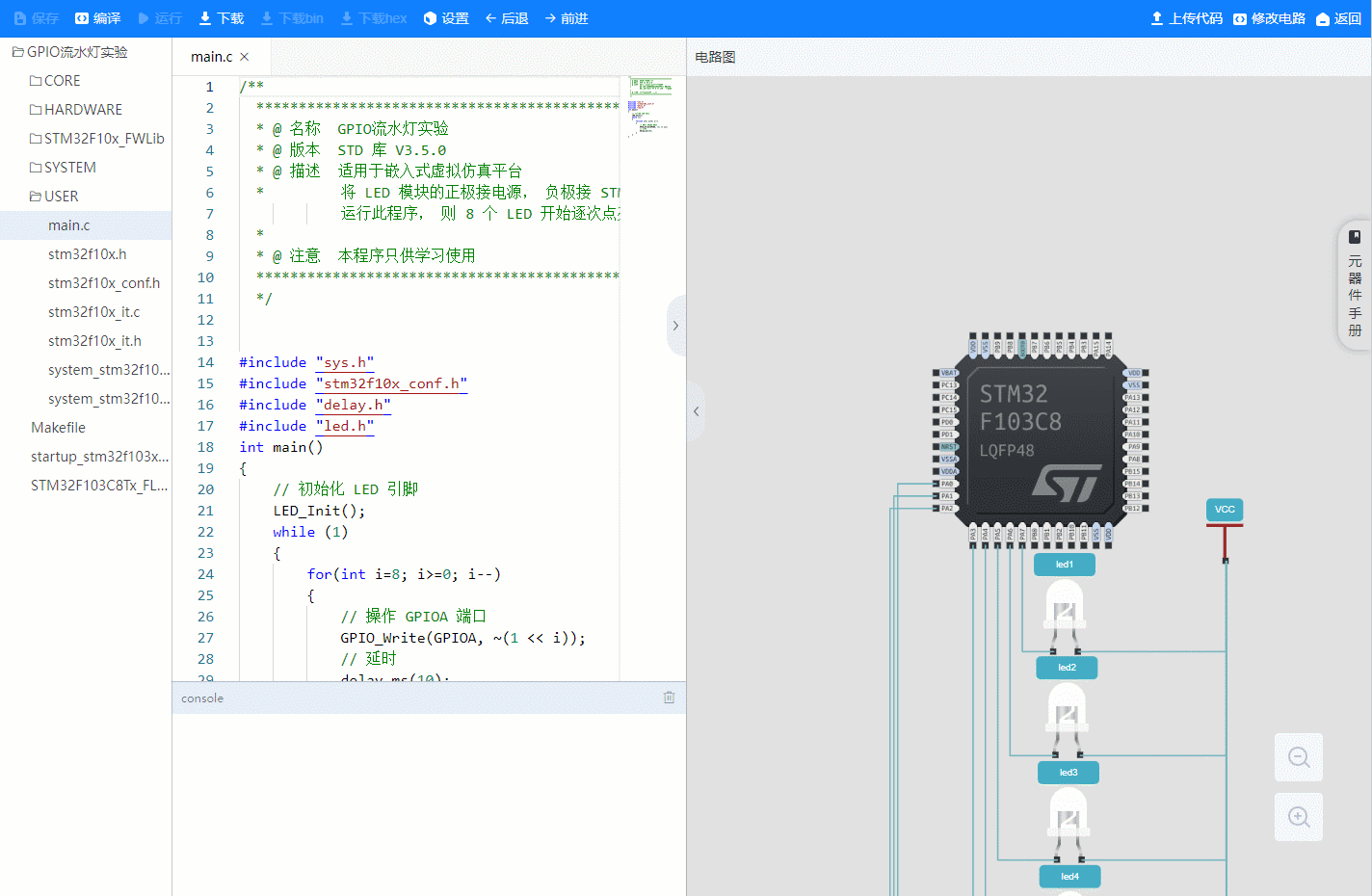

操作步骤

初始化LED引脚
循环顺序点亮LED

部分代码展示

int main()
{
    // 初始化 LED 引脚
    LED_Init();
    while (1)
    {
        for(int i=8; i>=0; i--)
        {
            // 操作 GPIOA 端口
            GPIO_Write(GPIOA, ~(1 << i));
            // 延时
            delay_ms(10);
        }
    }
}
